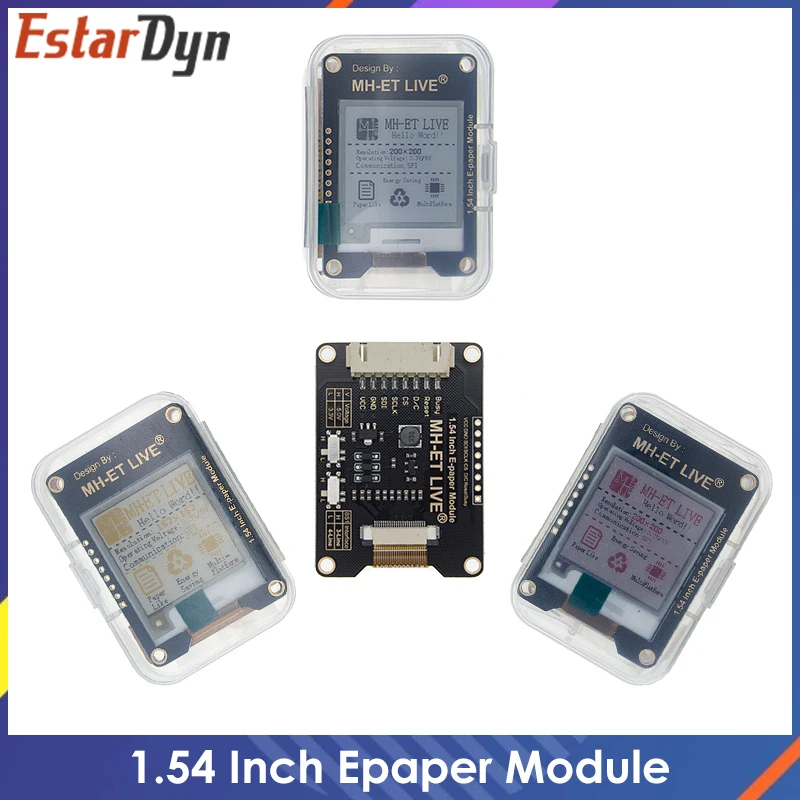

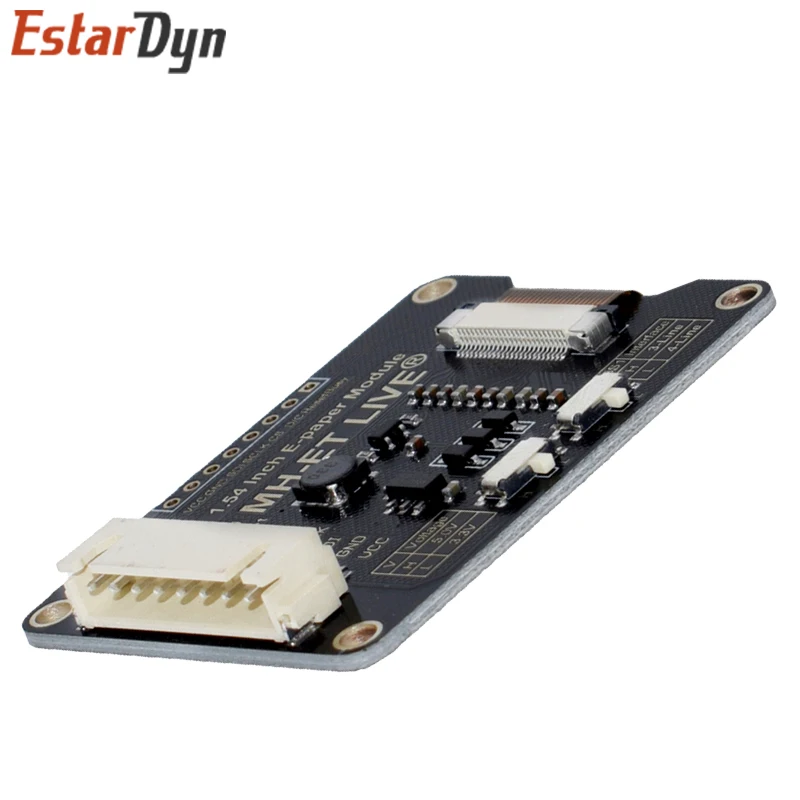

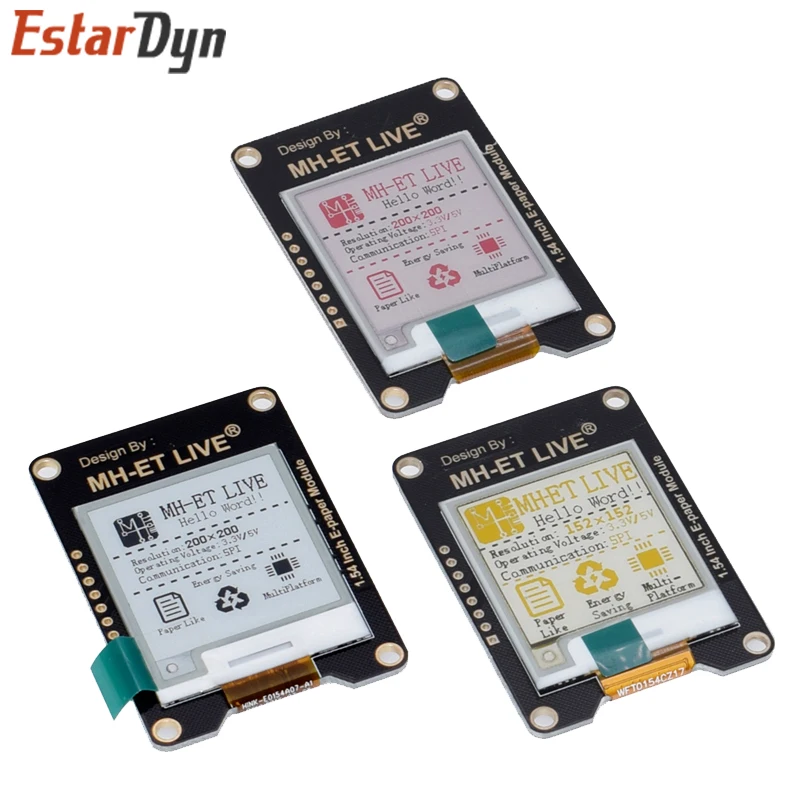

Модуль Epaper для Arduino STM raspberry pi ESP32 1 54 дюйма E-Ink дисплей EInk SPI поддержка Global/Part |

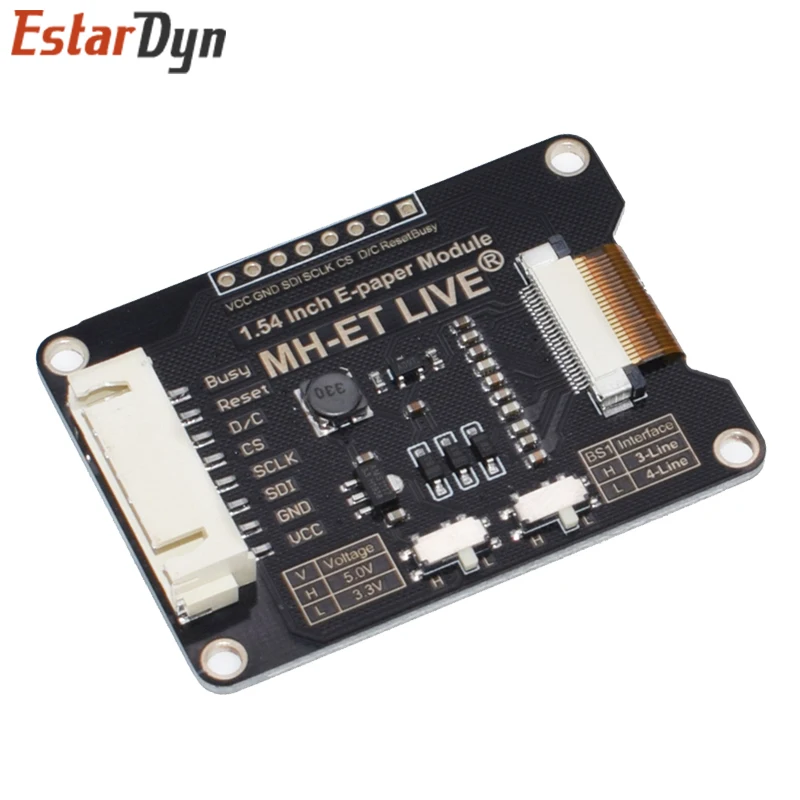

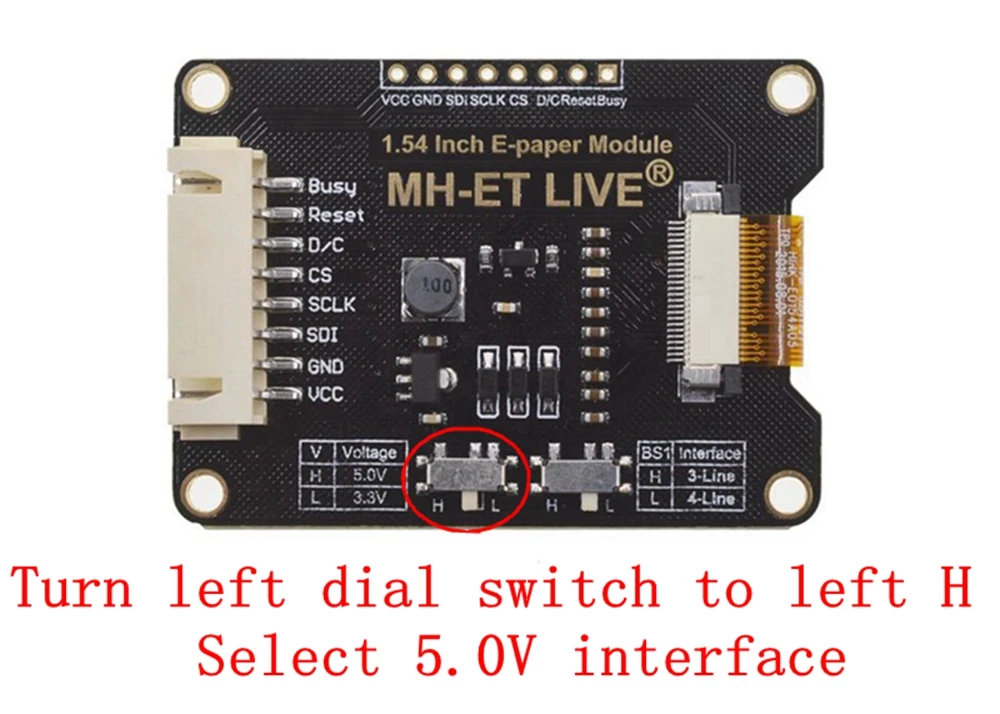

Интерфейсы:

Принцип работы:

Представление

Этот продукт представляет собой устройство для электронной бумаги, использующее технологию отображения изображений микрокапсулированного электрофоретического дисплея, MED. Начальный подход-создание крошечных сфер, при которых заряженные цветные пигменты приостанавливаются в прозрачном масле и будут двигаться в зависимости от электронного заряда. Шаблоны экрана электронной бумаги отражают окружающий светильник, поэтому он не требует светильник. При солнечном свете экран электронной бумаги по-прежнему имеет высокую видимость с широким углом обзора 180 градусов. Это идеальный выбор для электронного чтения.

Протокол передачи данных

Примечание: В отличие от традиционного протокола SPI, линия передачи данных от Ведомого к главному, скрыта, так как устройство имеет только требования к отображению.

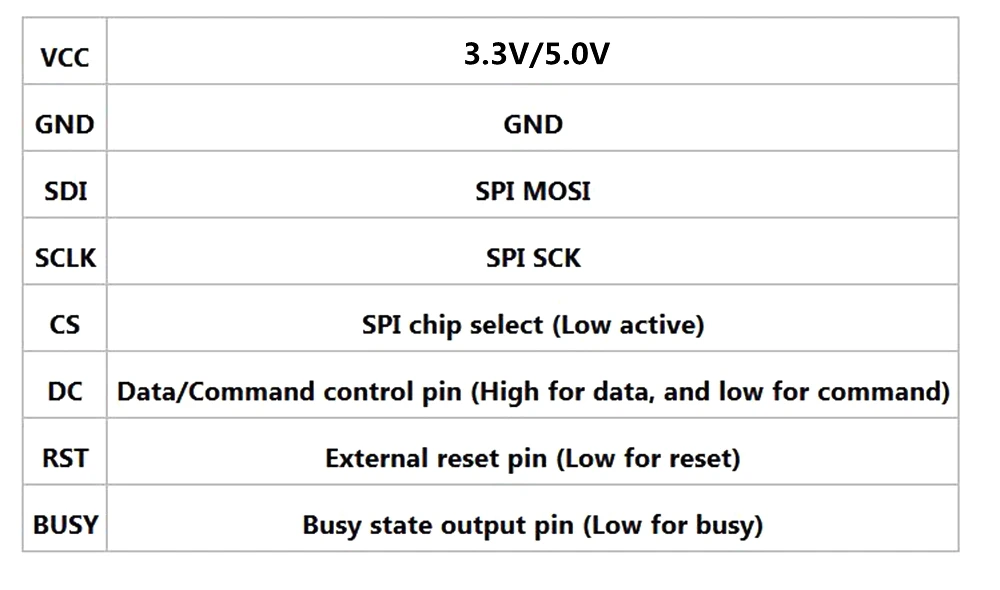

• CS-это подчиненный чип select, когда CS-low, чип включен.

• DC-это pin-код управления данными/командами, когда DC = 0, команда записи, когда DC = 1, данные записи.

• SCLK-это коммуникационные часы SPI.

• SDIN-это линия передачи данных от ведущего до ведомого в общении SPI.

Синхронизация SPI имеет сроки передачи данных, которые объединены CPHA и CPOL.

1. CPOL определяет уровень последовательных синхронных часов в режиме холостого хода. Когда CPOL = 0, уровень низкий. Однако CPOL мало влияет на передачу.

2. CPHA определяет, собираются ли данные на первом крае часов или на втором крае последовательных синхронных часов; Когда CPHL = 0, данные собираются на первом крае часов.

• Есть 4 режима связи SPI. Широко используется SPI0, в котором CPHL = 0, CPOL = 0.

Как видно на рисунке выше, передача данных начинается с первого спадающего края SCLK, а 8 бит данных передаются за один тактовой цикл. Здесь используется SPI0, и данные передаются посредством bits, MSB сначала.

Способ применения:

Работа с Raspberry Pi

Требуется установка библиотек

Если вы хотите подключить экран электронной бумаги к Raspberry Pi, вы должны установить некоторые необходимые библиотеки, или иначеДемонстрация (нажмите для загрузки)Ниже может работать неправильно. Дополнительные сведения об установке библиотек Raspberry Pi см. На веб-сайте:Установка библиотек для RPi.

Подробную презентацию можно найти об установках библиотек wiringPi, bcm2835 и python.

Аппаратное соединение

Вот связь между Raspberry Pi 3B и E-paper.

Ожидаемый результат

1. После установки соответствующих библиотек можно скопировать соответствующие программы в свой Raspberry Pi, а затем ввести соответствующий файл.

   • BCM2835:Выполните команду: make, для составления кода и создания файла epd. Выполните команду: sudo. /Epd, программа будет запущена.

   • Включение:Выполните команду: make, для составления кода и создания файла epd. Выполните команду: sudo. /Epd, программа будет запущена.

   • Python:Выполните команду: sudo python main.py

2. После обновления всего экрана на экране отображаются строки и формы.

3. На экране отображаются изображения и время После частичного обновления экрана. Это демонстрирует способность частичного освещения.

Работа с Arduino

Аппаратное соединение

Ожидаемый результат

1. Скопируйте файлы из каталога arduino/библиотеки демопосылка ета в документы/arduino/библиотеки, где можно указать Arduino IDE --> Файл --> предпочтения --> расположение скетчбука.

2. Нажмите на кнопкуЗагрузитьДля компиляции и загрузки программы на вашу плату Arduino.

3. После обновления всего экрана на экране отображаются строки и формы.

4. На экране отображаются изображения и время После частичного обновления экрана. Это демонстрирует способность частичного освещения.

Работа с макетной платой STM32

Здесь мы используем макетную плату STMF103C8T6. Демоверсия основана на библиотеке HAL.

Аппаратное соединение

Вот аппаратное соединение между макетной платой STMF103C8T6 и E-paper:

Ожидаемый результат

1. Откройте проект Keil (MDK-ARM/epd-demo.uvprojector X)

2. ЩелчокСборкаДля составления проекта.

3. ЩелчокЗагрузитьДля загрузки программы на целевую плату.

4. После обновления всего экрана на экране отображаются строки и формы.

5. На экране отображаются изображения и время После частичного обновления экрана. Это демонстрирует способность частичного освещения.
