Приемник JHEMCU ELRS PWM Mini на большие расстояния с высокой частотой обновления 2 4 ГГц

Приемник JHEMCU ELRS PWM Mini на большие расстояния с высокой частотой обновления 2 4 ГГц

Описание

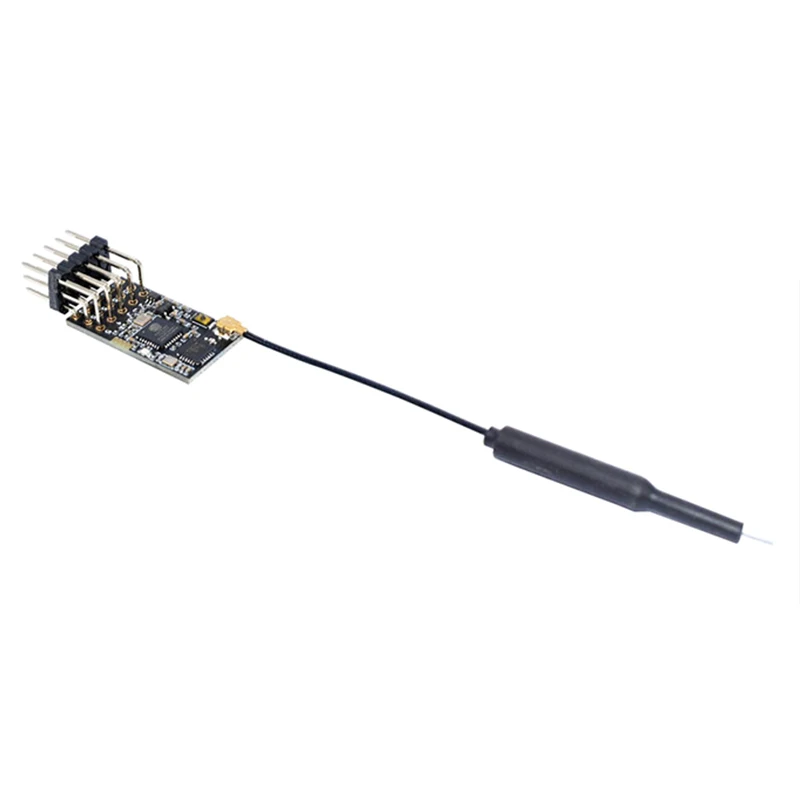

Товар: JHEMCU ELRS PWM мини-ресивер с высокой скоростью обновления
Параметры:
ELRS-2G4-P
ESP8285, SX1280/1281
Интерфейс антенны: IPEX MHF 1
5 каналов ШИМ выход
Радиочастота: 2,4 ГГц (2400 ~ 2480 МГц)
Частота ШИМ: 50 Гц
Мощность телеметрии: 12 дБм
Протокол приемника: ШИМ или CRSF

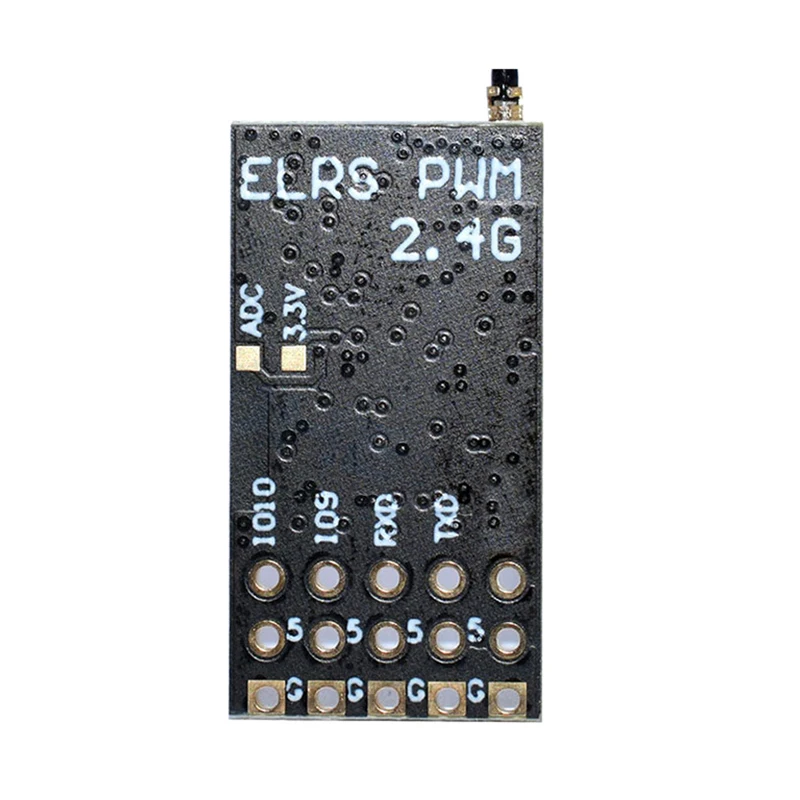

Входное напряжение: 4 ~ 10 В постоянного тока @ "5" Символ pad положительный
Потребляемая мощность: 45ма (состояние привязки), 85мА (режим wifi).
Размер печатной платы: 25 мм x 13 мм
Вес: 2 г, с антенной

Особенности:
Прошивка
• ExpressLRS MATEK_2400_RX_PWM или DIY_2400_RX_PWMP, когда приемник выходит как протокол PWM. Через 1 ~ 5 PWM выходов, 4 канала полного разрешения (CH1-4), 1 канал переключения (например, CH5 AUX1)
• ExpressLRS JHEMCU EP24S 2400 RX, при использовании в качестве приемника протокола CRSF. Протокол CRSF через TX (CH2) и RX (CH3).
• Обновление прошивки через UART или WIFI
• Убедитесь, что модуль приемника и передатчика работает с прошивкой ExpressLRS 2,0 и выше, и пульт дистанционного управления использует Новый скрипт v2.

Соответствие частоты
• Приемник был отправлен с прошивкой ExpressLRS v2.0 на фабрике, и нет пароля сопряжения.
1. Включите и выключите приемник три раза (после мигания прошивки, при первом включении питания автоматически войдет в режим привязки)
2. Убедитесь, что светодиодный индикатор Дважды Мигает, указав, что приемник находится в режиме привязки.
3. Используйте кнопку [Привязка] на пульте дистанционного управления сценария Lua, который выводит импульсный сигнал привязки. (необходимо выполнить скрипт v2.).
4. После получения импульса связи приемник изменится на медленную вспышку.
5. Выключение и включение приемника. Если светодиодный приемник меняется от медленного мигания до включения, он подключается к передатчику.

Используйте программное обеспечение ELRS для активации прошивки:
• MATEK_2400_RX_PWM или DIY_2400_RX_PWMP
• Если вы используете его в качестве обычного последовательного приемника, он мигает с мишенью с мишкой.

Прошивка Flash с помощью ESP_NodeMCU-PyFlasher
1. Подключите приемник к USB-TTL модуль (RX-TX, TX-RX, 5V-5V, G-GND)
2. Нажмите кнопку загрузки для подключения USB к ПК.
3. Откройте ESP_Node EMCU-piflasher
4. Выберите последовательный порт модуля USB-TTL, загрузите встроенное ПО, выберите «двойной выход (выход)» и «да». Очистить все данные
5. Нажмите «Flash подходит для Node MCU»
6. После мигания, выключения питания и включения приемника приемник войдет в режим Бонда (Быстрая Двойная вспышка).

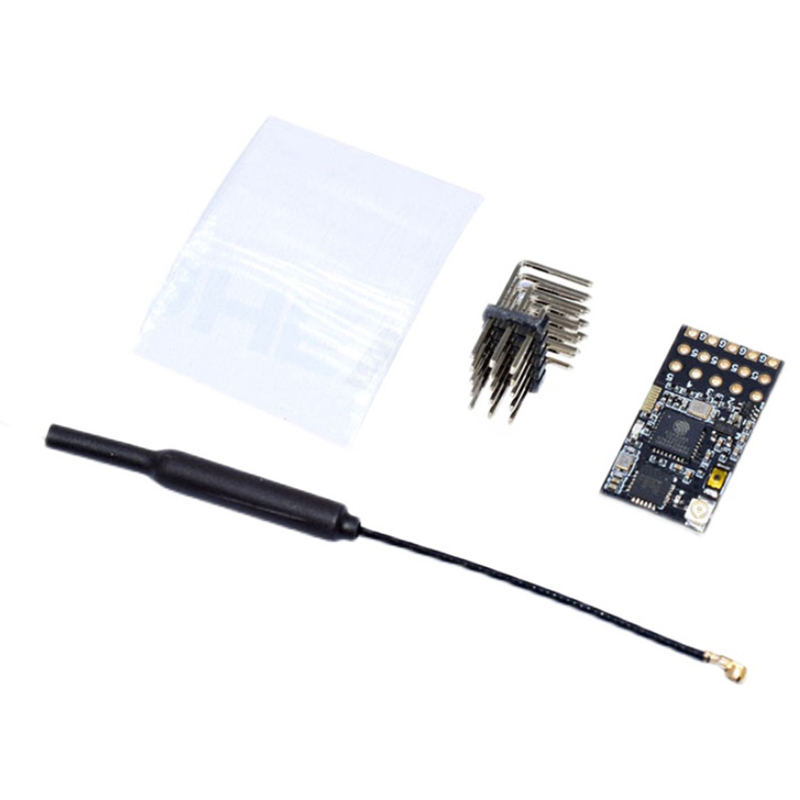

• Посылка включает в себя:
• 1 x ELRS-2G4-P
  1 x MHF1 IPEX антенна
  1 x X5P 2,54-штыревой разъём
