Многофункциональный прибор для измерения уровня топлива мотоцикла цифровой

Многофункциональный прибор для измерения уровня топлива мотоцикла цифровой

Особенности:

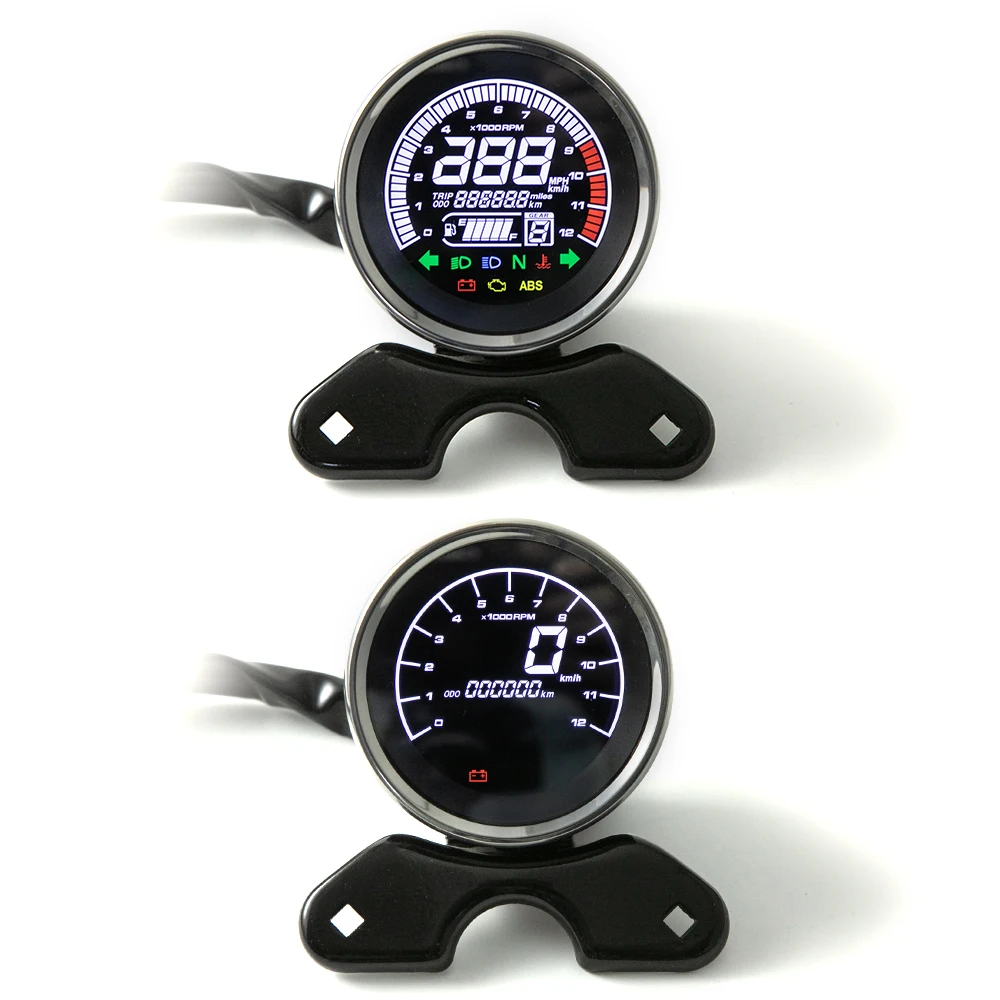

1. Полные функции: функция включает в себя (спидометр, тахометр, датчик топлива, датчик температуры воды), ЖК-экран очень четкий, угол обзора большой и мягкое видение, снимает усталость глаз.
2. Левый и правый Сигналы поворота: показать, где расположены поворотники транспортного средства. Как правило, в состоянии загорания, когда владелец светильник подает сигнал поворота, индикатор будет светильник в соответствующем направлении.
3. Положение зубчатой передачи (N, 1-6 функция отображения положения зубчатой передачи, и нет необходимости добавлять другой позиционер зубчатой передачи)
4. Индикатор количества масла: показывает количество масла, хранящегося в транспортном средстве. Когда электрическая дверь открывается и счетчик выполняет самопроверку, функция датчика топлива подает вам запрос, нужно ли вам заправлять.
5. Для дальнего света: отображает состояние транспортного средства для дальнего света, как правило, тушение, когда владелец включается для дальнего света, световой светильник указывает, что транспортное средство для дальнего света включено
6. Км/ч в миль/ч (метрическая система дисплей переключатель)

Характеристики:

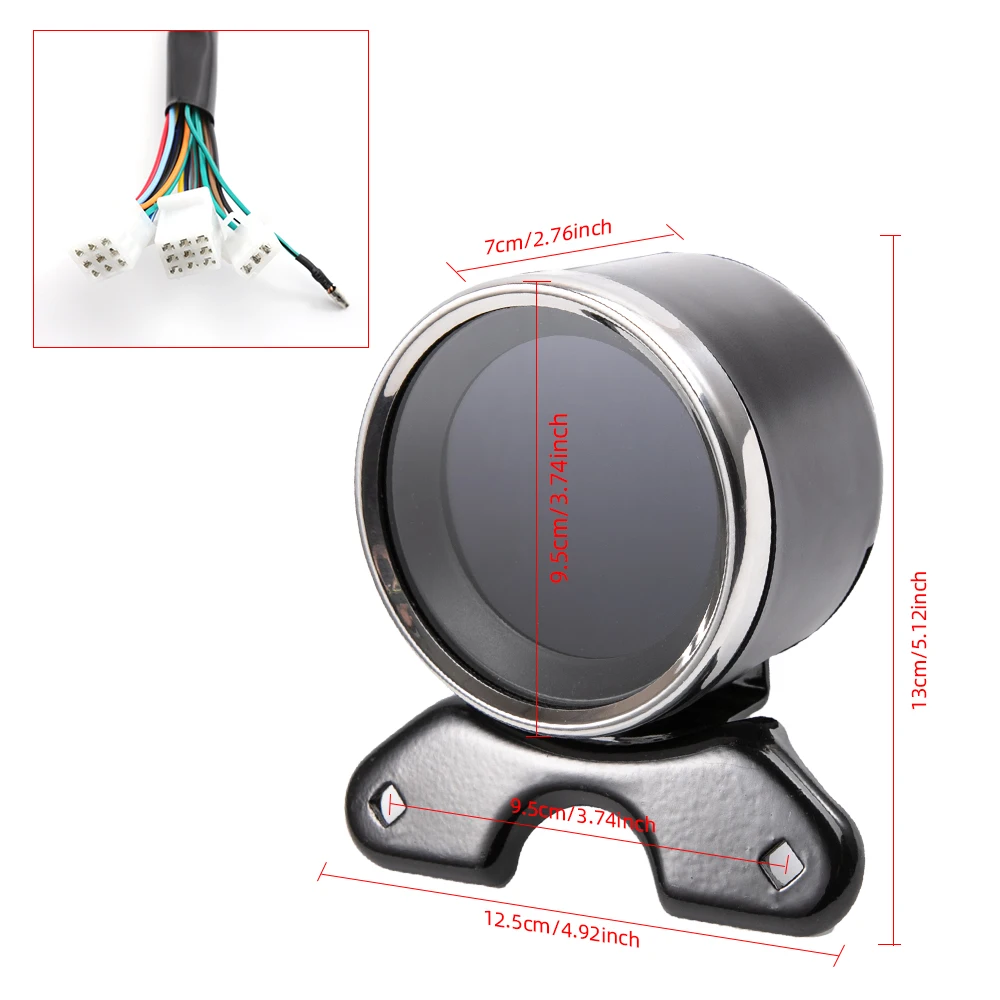

Размер изделия: как показано на картинке
Материал изделия: Гальваническое железо
Цвет изделия: черный + серебристый
Светодиодный светильник на заднюю панель: белый светильник
Входное напряжение: 12 В постоянного тока
Рабочее напряжение: 12 В
Спидометр: модель шины 120/80/17, 34 Гц означает 60 км/ч. Скорость до 5%, 34 Гц означает 63 км/ч
Датчик топлива: ЖК-дисплей F point 8Ω-E point 98Ω
Температура воды ниже 165Ω, дисплей с длинным индикатором
Главный выключатель, энергопотребление в режиме ожидания составляет менее 4 мА

Функция кнопки:
А. Нажмите кнопку, чтобы переключиться между общей и субобщей.
B. В общем интерфейсе нажмите и удерживайте кнопку в течение 4 секунд, метрическая система переключается, по умолчанию находится в метрической системе; После переключения, он может быть сохранен, даже если он полностью выключен.
C. В промежуточном интерфейсе нажмите и удерживайте кнопку в течение 4 секунд, и итог будет очищен.

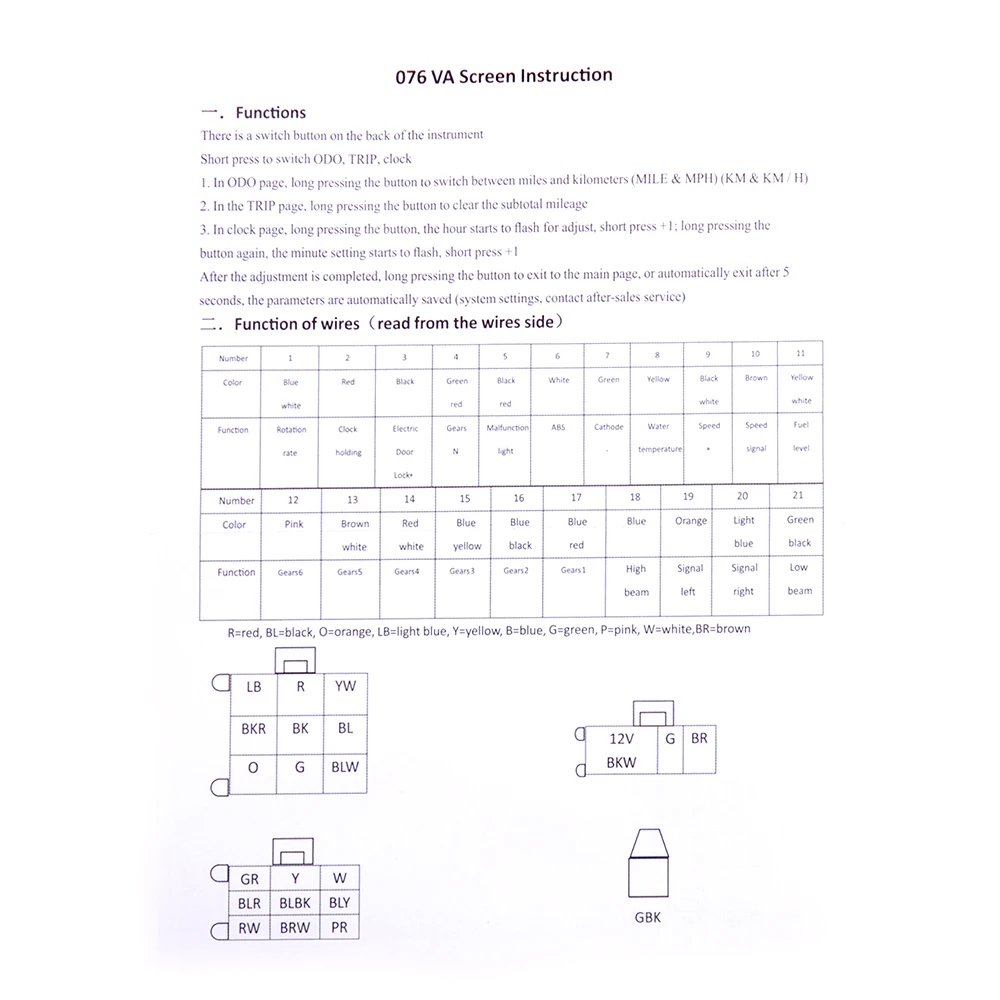

Способ подключения:
(Линия круглой головки):
Черный: Электрический переключатель с положительным полюсом
Красный: Положительный аккумулятор (обычно 12 В)
Серый: 6 передач 12 отрицательное управление, ЖК-дисплей

Зеленый: 12 В отрицательный
Синий/белый: сигнал масла
Оранжевый: левый поворот, 12 В положительное управление, ЖК-дисплей
Синий светильник: поворот направо, 12 В положительное управление, ЖК-дисплей
Черный/красный: входной сигнал скорости
Синий: фары дальнего света, 12 В положительное управление, жидкокристаллический дисплей
Синий/желтый: ABS, жидкокристаллический дисплей

Группа линейных передач (6 линейных групп)
Зеленый/красный: файл N, 12 отрицательных элементов управления, ЖК-дисплей
Розовый: 1-я передача, 12 отрицательное управление, ЖК-дисплей
Синий/красный: 2 файла, 12 отрицательных элементов управления, ЖК-дисплей
Зеленый/черный: 3 файла, 12 отрицательных элементов управления, ЖК-дисплей
Желтый/красный: 4 файла, 12 отрицательных элементов управления, ЖК-дисплей
Желтый/белый: 5 файлов, 12 отрицательных элементов управления, ЖК-дисплей
Коричневый/красный: светильник неисправности двигателя, 12 В отрицательное управление, жидкокристаллический дисплей
Зеленый/белый: сигнал температуры воды

Сенсор метод подключения (3-группа проводников):
Красный/белый: Датчик положительный
Зеленый: отрицательный датчик
Черный/белый: датчик сигнала
