Защитная плата зарядного устройства для литий-ионных и батарей 3S/4S/Φ 20A 30A 40A 60A 12V/24V

Защитная плата зарядного устройства для литий-ионных и батарей 3S/4S/Φ 20A 30A 40A 60A 12V/24V

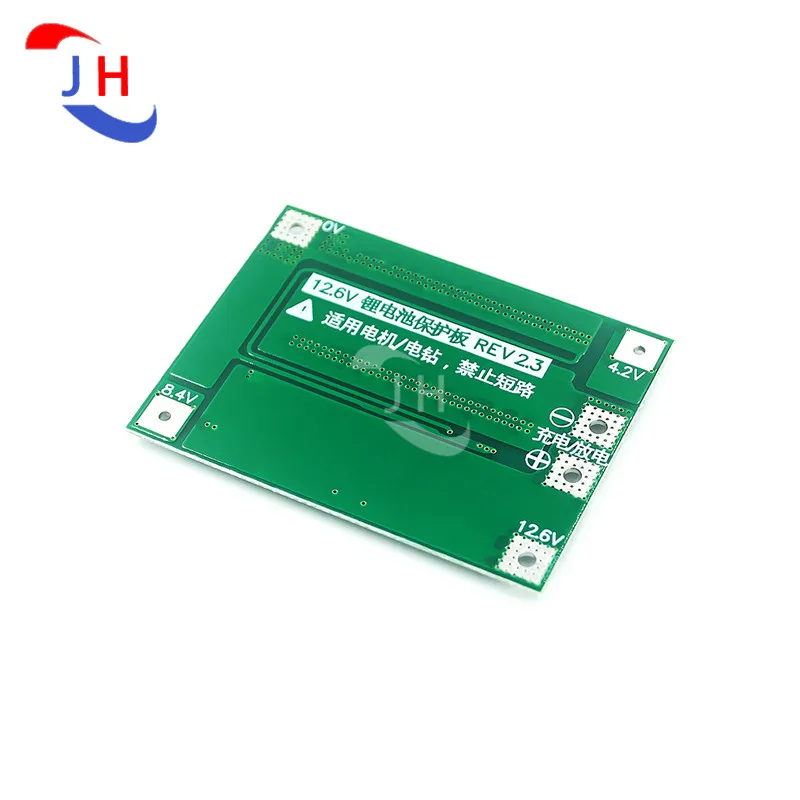

3 строки 11,1 В 12,6 в 18650 параметры:

Сфера применения: применима к литиевые батареи с номинальным напряжением 3,7 V а полная зарядка напряжения 4,2 V (в том числе 18650, 26650 и полимерный литий аккумулятор и зарядное устройство без каких-либо ограничений на Габаритные размеры)

Размер изделия: 41*55*3,4 мм (улучшенная версия)

Вес изделия: 8,8 г (расширенная версия)

Напряжение при зарядке: 12,6 V-13,6 v

Непрерывный ток разряда (верхний предел): 40А (если среда рассеивания тепла плохая, пожалуйста, уменьшите ток нагрузки)

Ток непрерывной зарядки (верхний предел): 20А

Улучшенная версия: подходит для электрических дрелей с пусковым током ниже 80А и мощностью ниже 130 Вт.

Примечание 1: для успешного запуска электрической дрели требуется три аккумулятора 15c-20c или шесть аккумуляторов 10c-15c (Обычный 18650 не может начать электрическую дрель!); для детей 0V и 12,6 V соединительных проводов, используется медная проволока с площадью более 3mm2 изоляцией (не содержит никель лист не может быть использован!).

Примечание 2: Подключение 0 В, 4,2 в, 8,4 в и 12,6 в строгом соответствии с схемой. Не умышленное короткое замыкание.

Примечание 3: При зарядке аккумулятора сопротивление нагреванию «430» является нормальным явлением, что указывает на то, что схема выравнивания работает; если резистор «430» также горячий, когда он не заряжен, пожалуйста, проверьте, подключен ли он к не тому проводу.

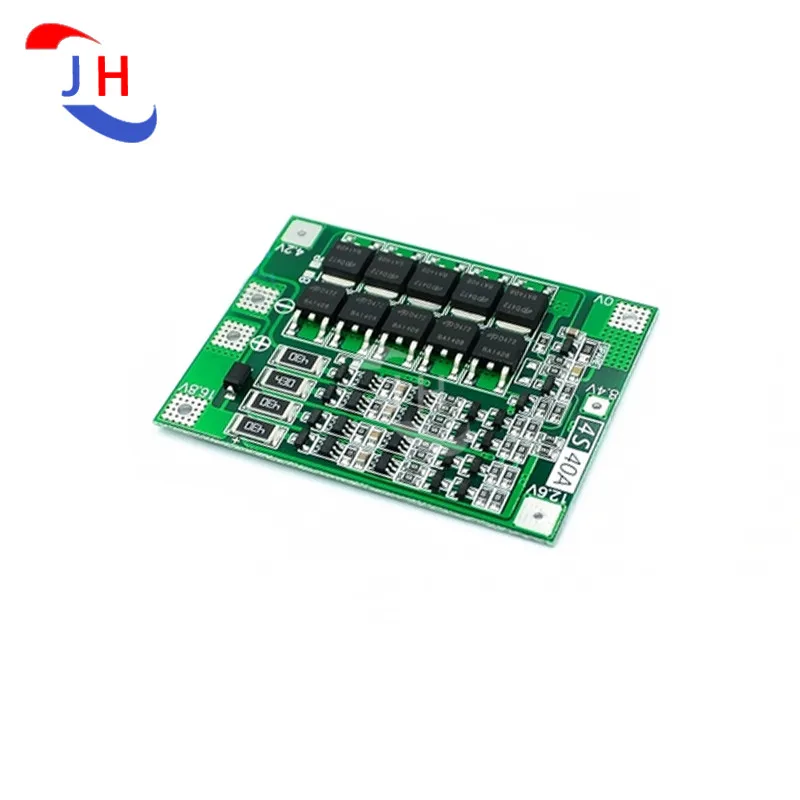

4 строки 14,8 в 16,8 в 18650 параметры:

Сфера применения: литиевая батарея с номинальным напряжением 3,6 V и 3,7 V (в том числе 18650, 26650 и литий-полимерный аккумулятор литиевая батарея)

Размер изделия: 46*60*3,4 мм (сбалансированная версия)

Вес изделия: 10,3 г (Сбалансированный версия)

Напряжение зарядки: 16,8-18,1 в

Непрерывный ток разряда (верхний предел): 40А (если среда рассеивания тепла плохая, пожалуйста, уменьшите ток нагрузки)

Ток непрерывной зарядки (верхний предел): 20А

Стандартная версия: подходит для электрических дрелей с пусковым током ниже 60А и мощностью ниже 100 Вт.

Улучшенная версия: подходит для электрических дрелей с пусковым током ниже 80А и мощностью ниже 135 Вт.

Сбалансированная версия: подходит для электрических дрелей с пусковым током ниже 80А и мощностью ниже 135 Вт.

Примечание 1: для успешного запуска электрической дрели требуется 4 аккумулятора 15c-20c или 8 аккумуляторов 10c-15c (Обычный 18650 не может начать электрическую дрель!).

Примечание 2: Подключение 0 В, 4,2 в, 8,4 в, 12,6 в и 16,8 в строгом соответствии с схемой. Не умышленное короткое замыкание.

Примечание 3: для нагрузок с щеточными двигателями попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) параллельно на положительных и отрицательных клеммах двигателя, чтобы предотвратить обратное пиковое напряжение, генерируемое двигателем, от вмешательства в защитную панель или пробой MOS-трубки.

Примечание 4: при соединении 4 групп батарей серии убедитесь, что напряжение каждой группы батарей одинаковое. Если нет, пожалуйста, заполните каждую группу батарей отдельно и используйте их в серии... Во время испытания на разрядку батарея, напряжение которой быстрее падает, является плохой батареей.

Для некоторых клиентов с плохой электронной основой, объясните, что сбалансированная зарядка является лишь вспомогательной функцией. Старайтесь не смешивать хорошие батареи с плохими батареями! Чем ближе Емкость/внутреннее сопротивление 4 групп батарей, тем лучше! (Используйте эффект 3 хороших батарей + 1 плохой аккумулятор = Используйте эффект 4 плохих батарей)

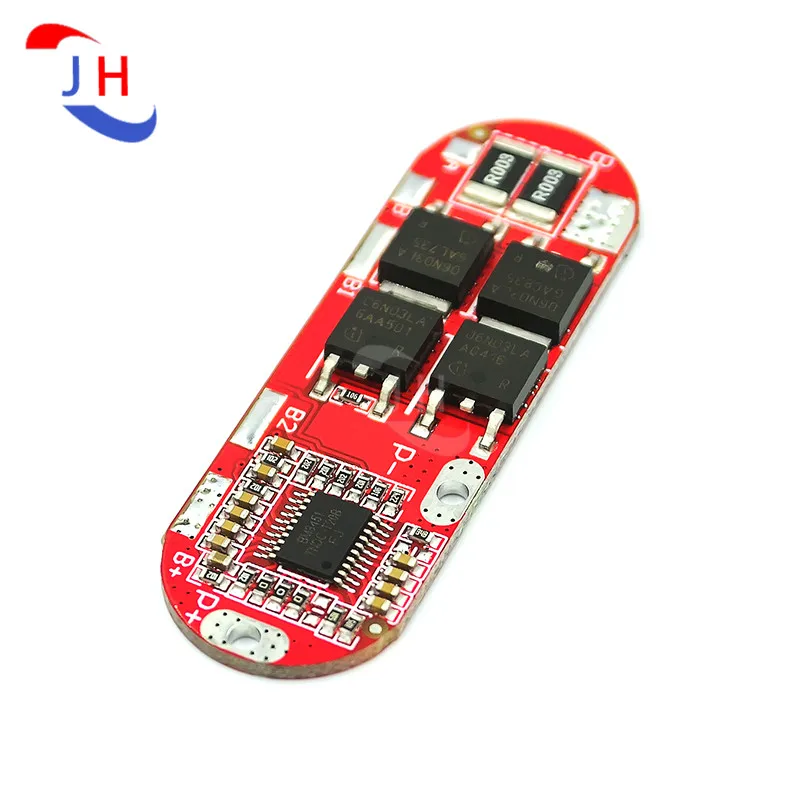

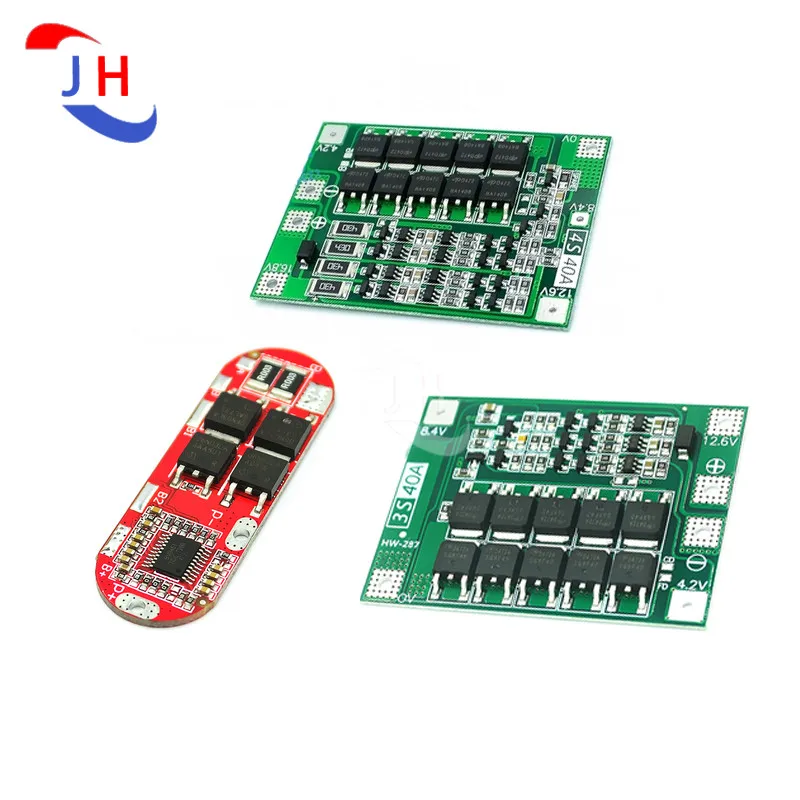

Модель: трехкомпонентная литиевая батарея 3-строка 4-струнная 5-струнная универсальная защитная плата

Эта защитная плата имеет схему защиты зрелого возраста, специальный IC, импортированный высокий ток ультра-низкое внутреннее сопротивление MOS (внутреннее сопротивление одиночного MOS такое же низкое, как 3Mo Ω), И имеет идеальные и стабильные функции защиты от зарядки и разрядки.

Небольшой размер и большой ток, он может использоваться в высоких текущих случаях, таких как электрические инструменты и модели самолетов.

Эта защитная плата представляет собой высокотоковую защитную панель литиевой батареи, которая подходит для оборудования с большим током, таких как электрические инструменты, двигатели, электрические дрели и другое оборудование.
