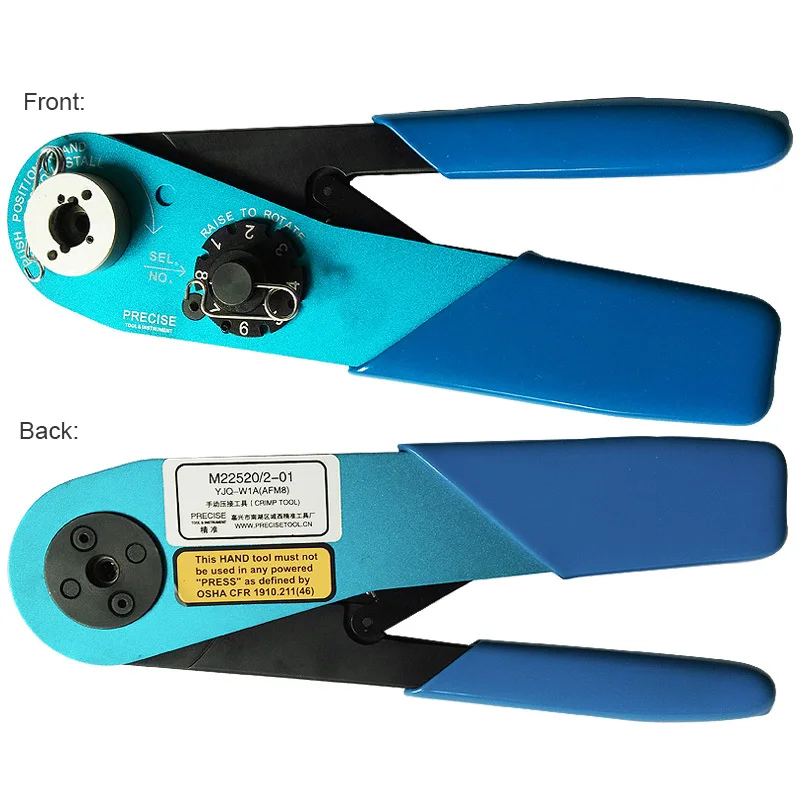

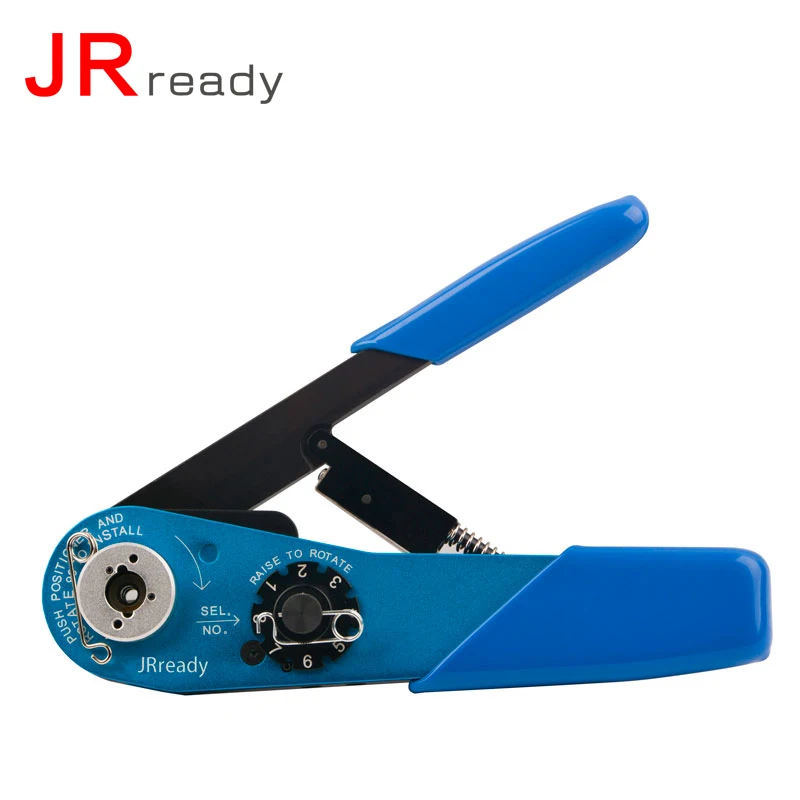

YJQ W1A ручной обжимной инструмент M22520/2 01 многофункциональные плоскогубцы 20 32AWG
История изменения цены
*Текущая стоимость 17 497,10 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-21-2026 | 22221.27 руб. | 22665.58 руб. | 22443 руб. |
| May-21-2026 | 18022.8 руб. | 18382.22 руб. | 18202 руб. |
| Apr-21-2026 | 21871.88 руб. | 22308.42 руб. | 22089.5 руб. |
| Mar-21-2026 | 21696.49 руб. | 22130.62 руб. | 21913 руб. |
| Feb-21-2026 | 17322.72 руб. | 17668.47 руб. | 17495 руб. |
| Jan-21-2026 | 21346.89 руб. | 21773.41 руб. | 21559.5 руб. |
| Dec-21-2025 | 21171.56 руб. | 21594.59 руб. | 21382.5 руб. |
| Nov-21-2025 | 20996.50 руб. | 21416.11 руб. | 21206 руб. |
Описание товара
Общая информация
1.YJQ-W1A совместим с M22520/1-01, который широко используется для обжима проводов и контактов в электронных соединителях.
2.Диапазон обжима провода: 20AWG (0,52 мм ^ 2) до 32AWG (0,0316 мм ^ 2).
Принципы работы
1. Метод обжима
Обжимной инструмент принимает кривой механизм движения, его прикладное усилие переносится через четыре кривых в головную полость правой рукоятки плоскогубцев к четырем индентерам. Четыре стороны делают центрилепесток линейным движением, что делает его передние конечные зубы обжимными контактами для завершения процесса обжима. Контролируемый циклом прецизионный храповик обеспечивает консистенцию впечатления и качество обжима проводов и контактов.
2. Регулировка диапазона обжима
Обжимной инструмент имеет восемь номеров селектора, точные данные перечислены следующим образом:
|
Селектор №. |
Intender Рабочий диаметр мм/дюйм |
|
|
A GO |
B NO GO |
|
|
1. |
0,33/0,013 |
0,46/0,018 |
|
2. |
0,41/0,016 |
0,54/0,021 |
|
3. |
0,48/0,019 |
0,61/0,024 |
|
4. |
0,56/0,022 |
0,69/0,027 |
|
5 |
0,66/0,026 |
0,79/0,031 |
|
6 |
0,76/0,030 |
0,89/0,035 |
|
7 |
0,86/0,034 |
0,99/0,039 |
|
8 |
0,99/0,039 |
1,12/0,044 |
3. Инструкции по глажению
- «GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый «GO» конец в Индентер, он должен быть легко войти, в противном случае, селекторная Шестерня является неправильной
(Внимание! Не обжимать GAGE!)
- Gaging «NO GO»: Держите инструмент в полностью закрытом положении, вставьте красный конец «NO GO» в Индентер, он не может пройти полностью, в противном случае, некорректная передача.
(Внимание! Не обжимать GAGE!)
Инструкции по обжиму
1.Вставьте контакт и подготовьте провод через Индентер с противоположной стороны.
2.Сожмите ручки вместе до тех пор, пока храповик не выпустит. Затем ручка автоматически вернется в открытое положение.
Предостережения
1.Храните обжимной инструмент и другие устройства в чистоте и надлежащем хранении, когда он не используется или не поддерживается оператором.
2.Не пытайтесь погрузить инструменты в раствор для очистки или распылить масло в инструменты для смазывания.
3.Если обнаружены аномалии из-за неправильного способа, не пытайтесь разобрать Инструменты или сделать ремонт. Пожалуйста, прекратите использовать его и подключите нас как можно скорее, наша компания предложит полный ремонт и повторное обслуживание.
