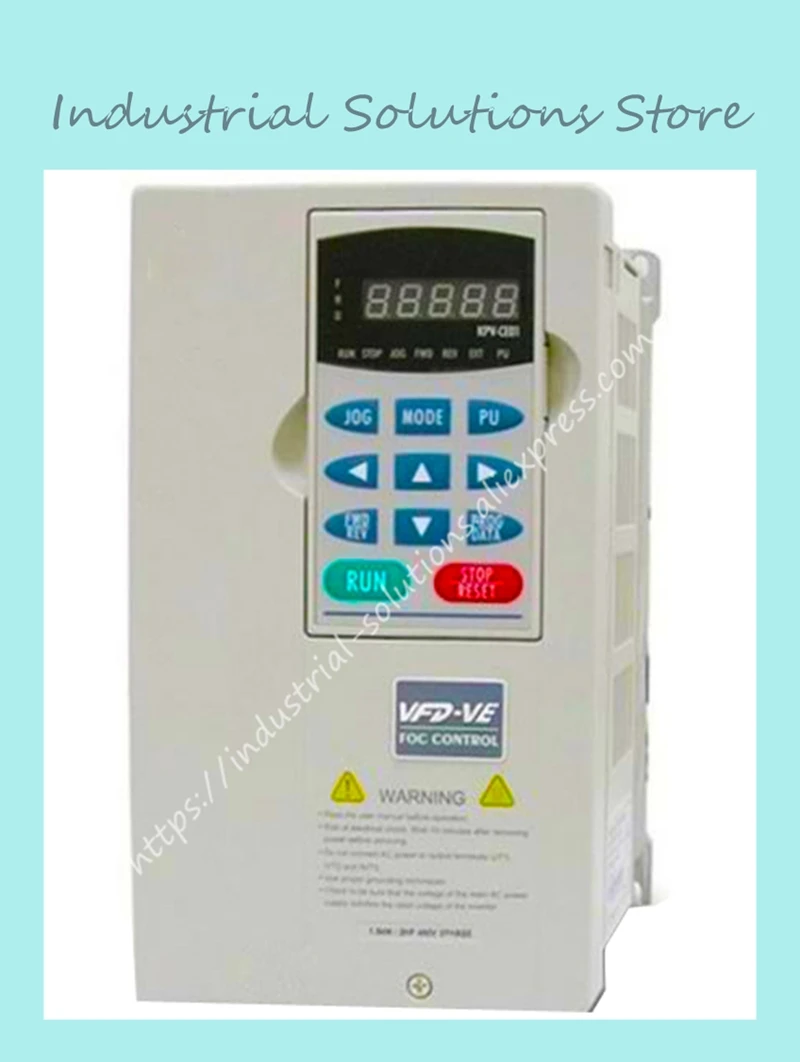

Оригинальный Инвертор серии VE преобразователь высокой частоты инвертор 480 кВт

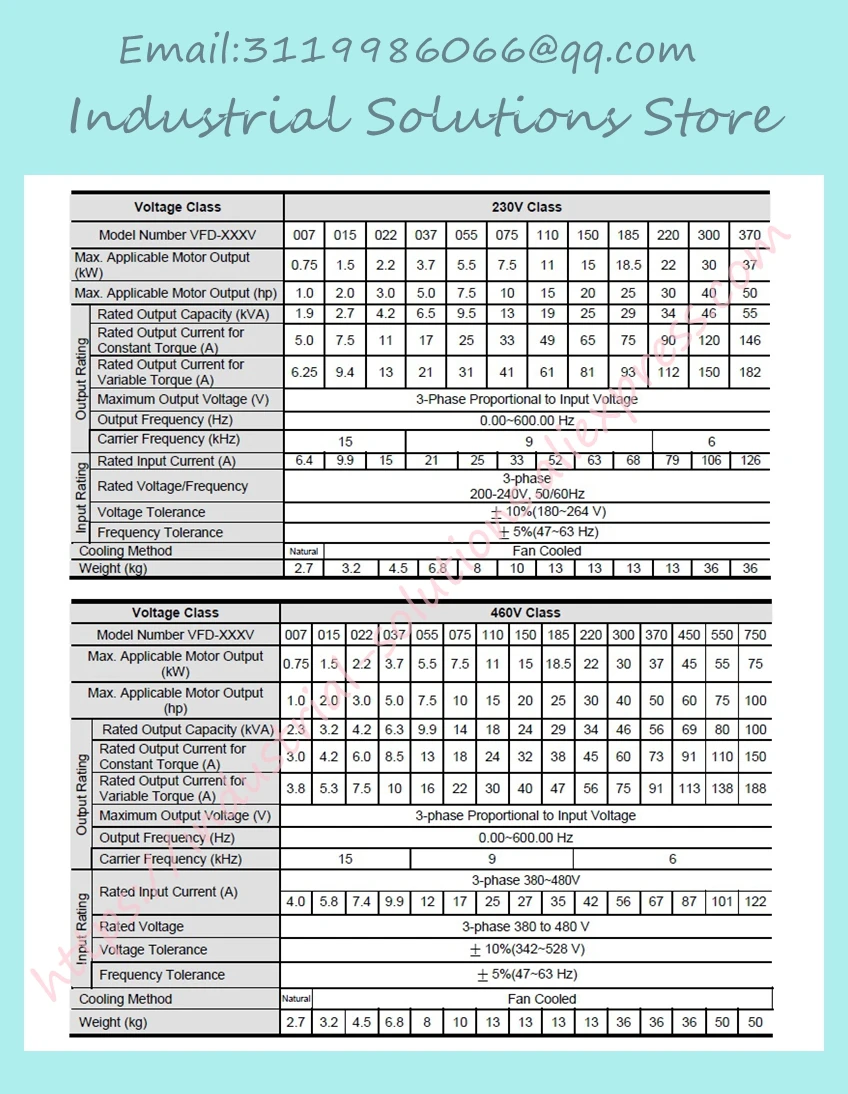

Класс напряжения

230 в класс

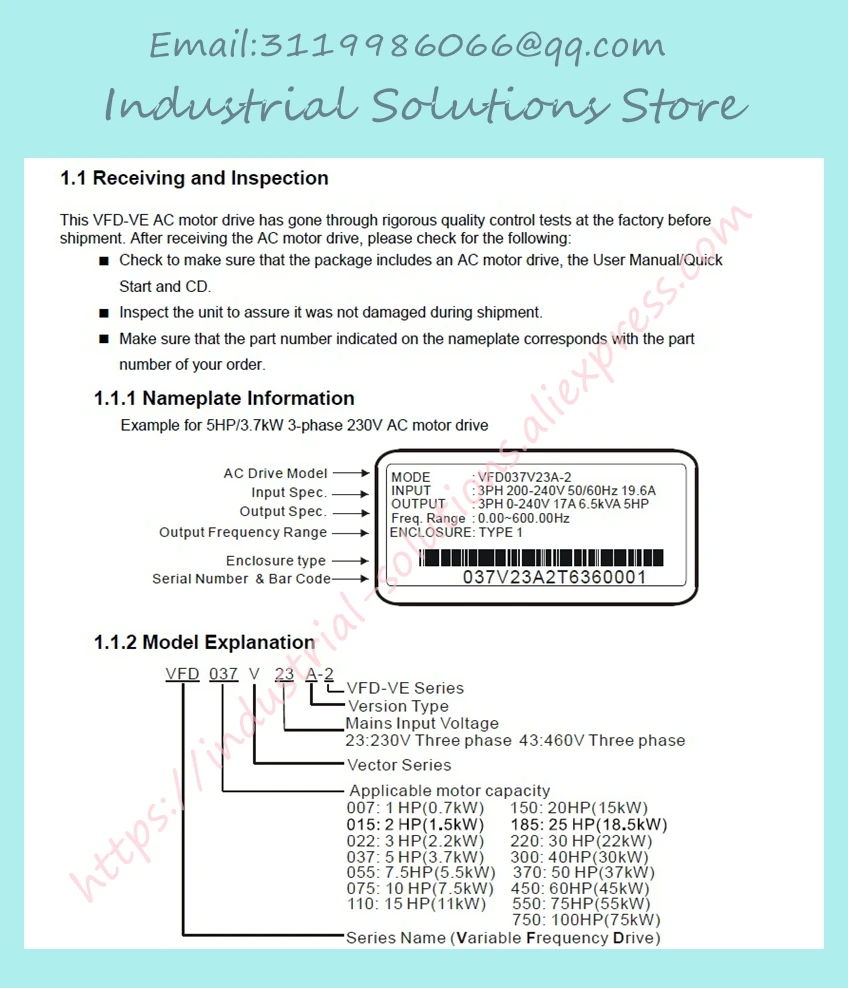

Номер модели VFD-XXXV

007

015

022

037

055

075

110

150

185

220

300

370

Макс. Применимый выход двигателя

(КВт)

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

30

37

Макс. Применимый выход двигателя ()

1,0

2,0

3,0

5,0

7,5

10

15

20

25

30

40

50

Выходной рейтинг

Номинальная выходная мощность (кВА)

1,9

2,7

4,2

6,5

9,5

13

19

25

29

34

46

55

Номинальный выходной ток для

Постоянный крутящий момент (A)

5,0

7,5

11

17

25

33

49

65

75

90

120

146

Номинальный выходной ток для

Переменный крутящий момент (A)

6,25

9,4

13

21

31

41

61

81

93

112

150

182

Максимальное выходное напряжение (В)

3-фазный пропорциональный входному напряжению

Выходная частота (Гц)

0,00 ~ 600,00 Гц

Несущая частота (кГц)

15

9

6

Номинальный входной ток (А)

6,4

9,9

15

21

25

33

52

63

68

79

106

126

Номинальное напряжение/частота

3-фазный 200-240 В, 50/60 Гц

Допуск напряжения

10%(180 ~ 264 в)

Допуск частоты

5%(47 ~ 63 Гц)

Метод охлаждения

Натуральный

Вентилятор с охлаждением

Вес (кг)

2,7

3,2

4,5

6,8

8

10

13

13

13

13

36

36

Класс напряжения

460 в класс

Номер модели VFD-XXXV

007

015

022

037

055

075

110

150

185

220

300

370

450

550

750

Макс. Применимый выход двигателя

(КВт)

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

30

37

45

55

75

Макс. Применимый выход двигателя

()

1,0

2,0

3,0

5,0

7,5

10

15

20

25

30

40

50

60

75

100

Выходной рейтинг

Номинальная выходная мощность (кВА)

2,3

3,2

4,2

6,3

9,9

14

18

24

29

34

46

56

69

80

100

Номинальный выходной ток для

Постоянный крутящий момент (A)

3,0

4,2

6,0

8,5

13

18

24

32

38

45

60

73

91

110

150

Номинальный выходной ток для

Переменный крутящий момент (A)

3,8

5,3

7,5

10

16

22

30

40

47

56

75

91

113

138

188

Максимальное выходное напряжение (В)

3-фазный пропорциональный входному напряжению

Выходная частота (Гц)

0,00 ~ 600,00 Гц

Несущая частота (кГц)

15

9

6

Входной рейтинг

Номинальный входной ток (А)

3-фазный 380 ~ 480 В

4,0

5,8

7,4

9,9

12

17

25

27

35

42

56

67

87

101

122

Номинальное напряжение

3-фазный от 380 до 480 В

Допуск напряжения

10%(342 ~ 528 в)

Допуск частоты

5%(47 ~ 63 Гц)

Метод охлаждения

Натуральный

Вентилятор с охлаждением

Вес (кг)

2,7

3,2

4,5

6,8

8

10

13

13

13

13

36

36

36

50

50

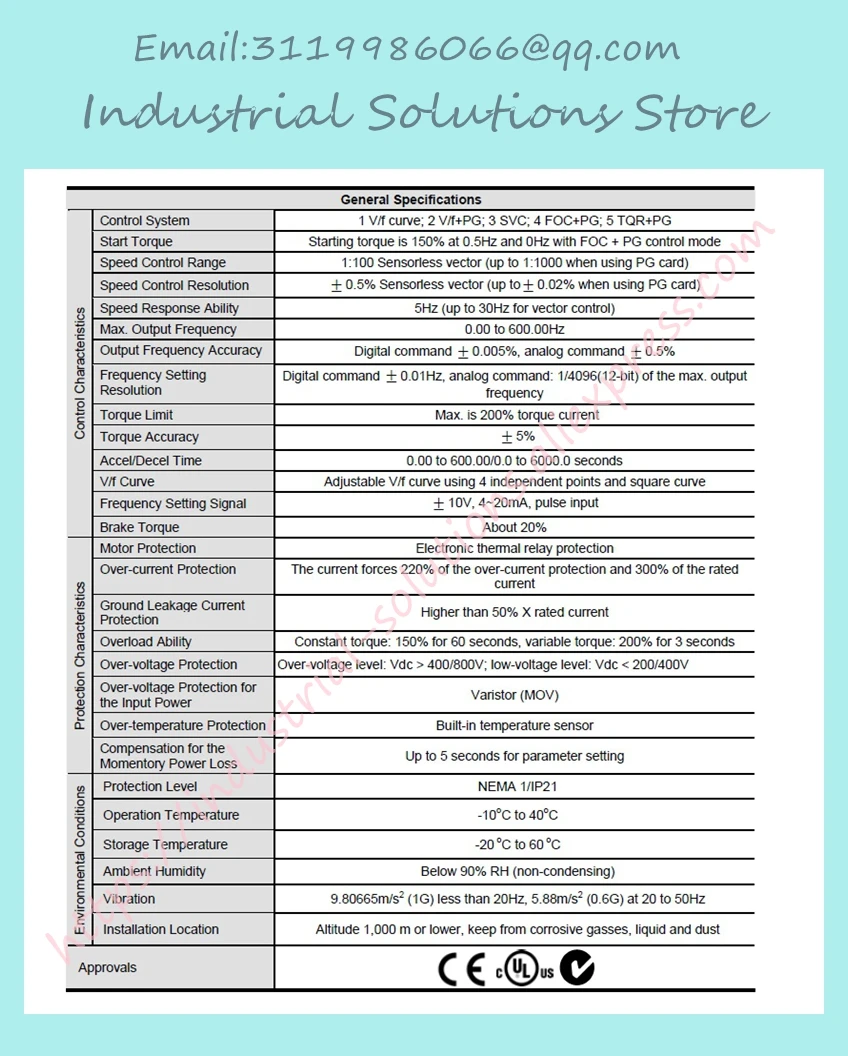

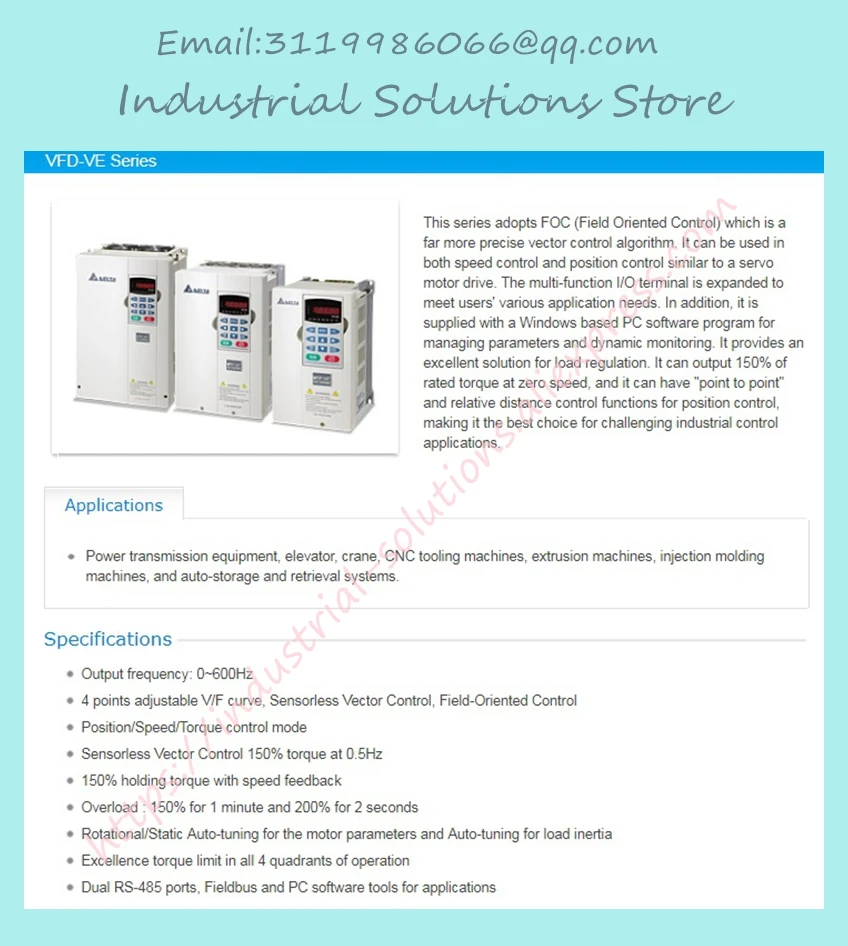

Контрольные характеристики

Система управления

1 V/f кривая; 2 V/f + PG; 3 SVC; 4 FOC + PG; 5 TQR + PG

Пусковой момент

Пусковой момент 150% при 0,5 Гц и 0 Гц с режимом управления FOC + PG

Диапазон контроля скорости

1:100 Бессенсорный вектор (до 1:1000 при использовании PG карты)

Разрешение управления скоростью

0.5% Бессенсорный вектор (до ± 0.02% при использовании PG карты)

Скорость реагирования

5 Гц (до 30 Гц для векторного контроля)

Макс. Выходная частота

От 0,00 до 600,00 Гц

Точность выходной частоты

Цифровая команда0.005%, аналоговая команда0.5%

Настройка частоты

Разрешение

Цифровая команда0,01 Гц, аналоговая команда: 1/4096(12 бит) максимального выходного сигнала

Частота

Предел крутящего момента

Макс.-200% ток крутящего момента

Точность крутящего момента

5%

Accel/Decel Time

От 0,00 до 600,00/от 0,0 до 6000,0 секунд

V/f кривая

Регулируемая V/f кривая с использованием 4 независимых точек и квадратной кривой

Сигнал настройки частоты

10 в, 4 ~ 20 мА, импульсный вход

Тормозной момент

Около 20%

Мотор

Электронное Тепловое реле

Перегрузка по току

Сила тока 220% от перегрузки по току и 300% от номинального тока

Ток утечки земли

Более 50% X Номинальный ток

Способность к перегрузке

Постоянный крутящий момент: 150% в течение 60 секунд, переменный крутящий момент: 200% в течение 3 секунд

Перенапряжение

Уровень перенапряжения: В постоянного тока> 400 В; Уровень низкого напряжения: В постоянного тока <800 в

Перенапряжение для входной мощности

Варистор (MOV)

Перегрев

Встроенный датчик температуры

Компенсация потери мощности

До 5 секунд для настройки параметров

Уровень

NEMA 1/IP21

Рабочая температура

-10До 40

Температура хранения

-20До 60

Влажность окружающей среды

Ниже 90% относительной влажности (без конденсации)

Вибрация

9,80665 м/с2 (1 г) менее 20 Гц, 5,88 м/с2 (0,6 г) при 20-50 Гц

Место установки

Высота 1000 м или ниже, защищает от агрессивных газов, жидкости и пыли
