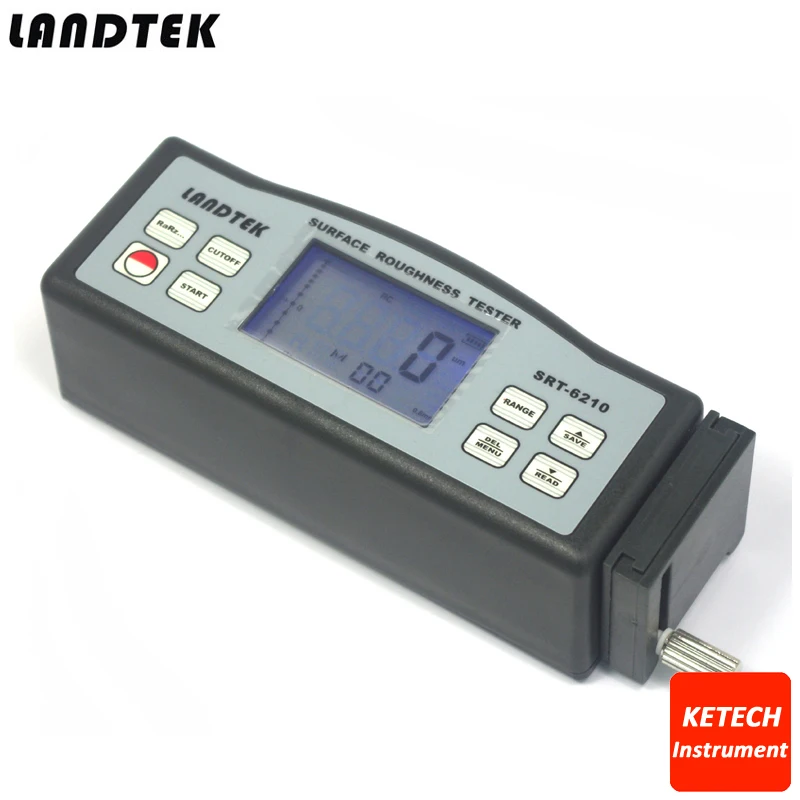

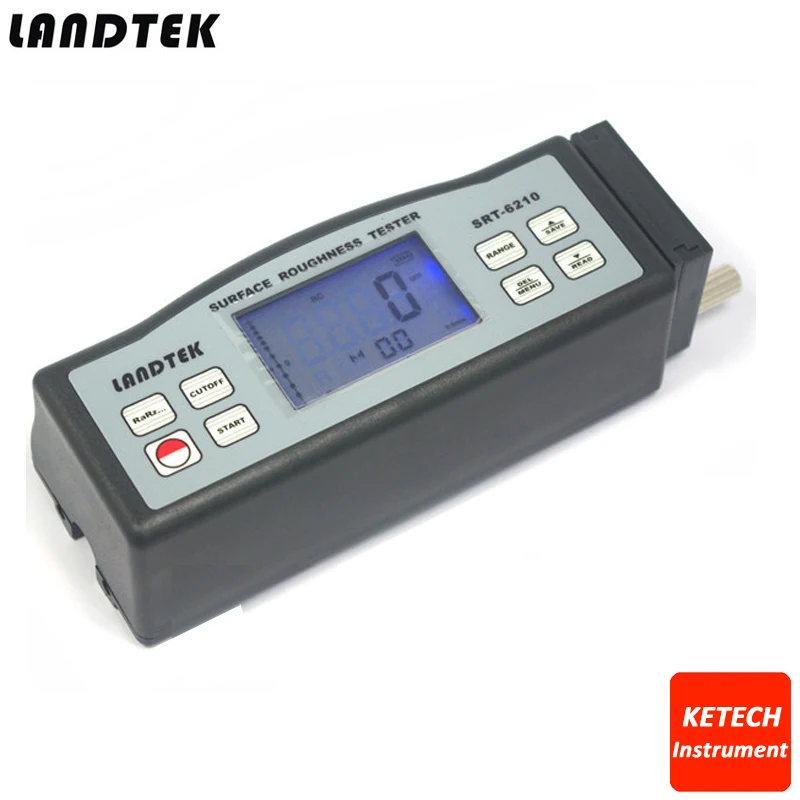

SRT-6210 измеритель шероховатости поверхности (Ra Rz Rq Rt)

Используя встроенный зонд с алмазным штифтом, этот многопараметрический тестер измеряет 4 параметра (Ra, Rz, Rq, Rt). Он имеет 4 метода волновой фильтрации (RC, PC-RC, GAUSS и D-P) и запоминает 7 групп результатов измерений и условий для использования позже. Широко используется на производственной площадке для измерения шероховатости поверхности различных деталей, обрабатываемых машинным оборудованием, расчета соответствующих параметров и четкого отображения всех параметров измерения в метрических или имперских. Кроме того, указанные параметры могут быть загружены непосредственно на ПК, а также с помощью дополнительного RS-232 CD программного обеспечения и кабеля и прошли ISO, DIN, ANSI и JIS международные стандарты.

Измерение может быть выполнено путем размещения датчика на поверхности, затем равномерно сдвиньте Высокочувствительный острый встроенный зонд. Эта шероховатость вызывает смещение зонда, что приводит к изменению индуктивного количества индукционных катушек, чтобы генерировать аналоговый сигнал, пропорционально шероховатости поверхности на выходе из фазочувствительного выпрямителя. Эксклюзивный DSP обрабатывает и рассчитывает затем выводит результаты четко на ЖК-дисплее.

Специальные Особенности

• Измерение нескольких параметров: Ra, Rz, Rq, Rt
• Четыре метода фильтрации волн: RC, PC-RC, GAUSS и D-P
• Высокоизысканный датчик индуктивности
• Встроенный литий-ионный аккумулятор и схема управления с высокой емкостью
• Датчик скользит по поверхности, управляя механизмом
• Запомните 7 групп результатов измерений и условий
• Метрическое/Имперское преобразование
• Эксклюзивные процессы DSP для вывода результатов измерений на ЖК-дисплее
• Удобное меню и большой ЖК-дисплей
• Ручное и автоматическое выключение
• Цепь с высокой емкостью
• Совместимость с четырьмя международными стандартами ISO, DIN, ANSI и JIS
• Возможность общения с ПК компьютером для получения статистики, печати и анализа с помощью дополнительного кабеля и программного обеспечения для интерфейса RS232C (опционально, не входит в комплект)
• Маленький размер, легкий вес и простота в использовании

Технические характеристики

• Измерение нескольких параметров: Ra, Rz, Rq, Rt
• Методы фильтрации: RC, PC-RC, GAUSS и D-P
• Диапазон измерений
  • Ra, Rq:0,025-16,00 & micro; m/1,000-629,9 & микро; дюйм
  • Rz, Rt:0,020-160,00 & micro; m/0,780-6299 & микро; дюйм
• Точность: <= 10%
• Повторяемость: <= 6%
• Колебание значения дисплея: <= 6%
• Датчик
  • Принцип тестирования: Тип индуктивности
  • Материал зонда: бриллиант
  • Радиус штыря зонда:5 & micro; m
  • Динамо-измерение зонда:4mN (0.4gf)
  • Вертикальный радиус направляющей головки: 48 мм
  • Угол зонда: 90 °
• Максимальный ход движения: 17,5 мм/0,7 дюйма
• Длина среза: 0,25 мм/0,8 мм/2,5 мм опционально
• Оценочная длина 1-5 опционально
• Скорость вождения
  • Длина выборки = 0,25 мм Vt = 0,135 мм/сек.
  • Длина выборки = 0,8 мм Vt = 0,5 мм/сек.
  • Длина выборки = 2,5 мм Vt = 1 мм/сек.
  • Возврат Vt = 1 мм/сек.
• Разрешение:
  • 0,001 & micro; m при считывании <10 & micro; m
  • 0,01 & micro; m if 10 & micro; m = чтение <100 & micro; m
  • 0,1 & micro; m при считывании = 100 & micro; m
• Выход данных: связь с ПК через интерфейс RS232C (опционально, не входит в комплект)
• Память магазина: 7 групп измерений
• Метрическое/Имперское преобразование
• Дисплей: 4 цифры, 10 мм ЖК-дисплей с голубой подсветкой
• Литий-ионный аккумулятор: перезаряжаемый
• Условия эксплуатации
  • Температура: 0 ~ 50 °C
  • Влажность: <85%
• Автоматическое и ручное выключение
• Размер: 140x57x48 мм (5,5x2,2x1,9 дюйма)
• Вес: около 420 г

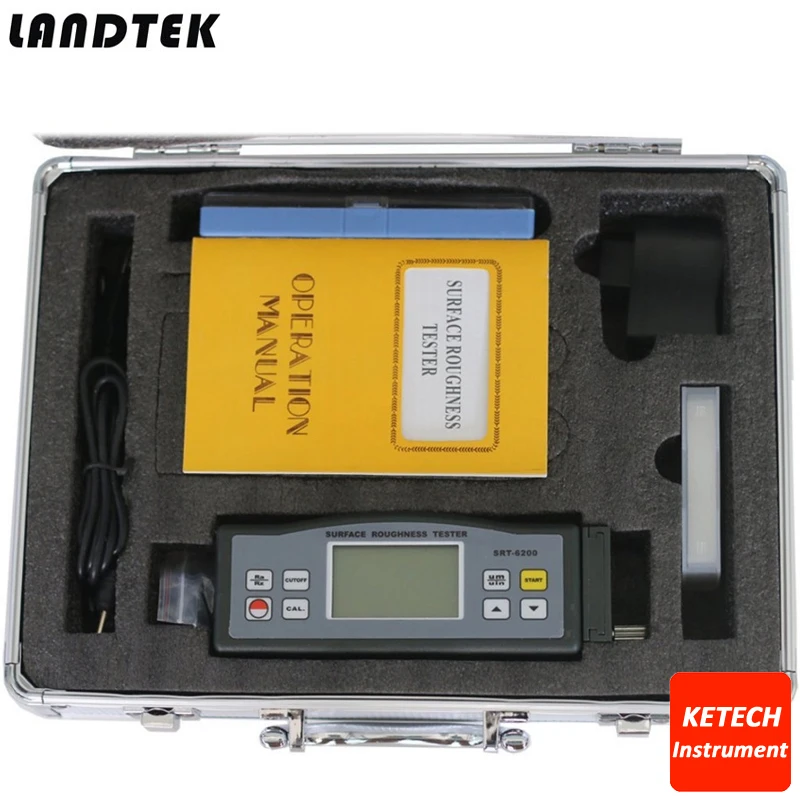

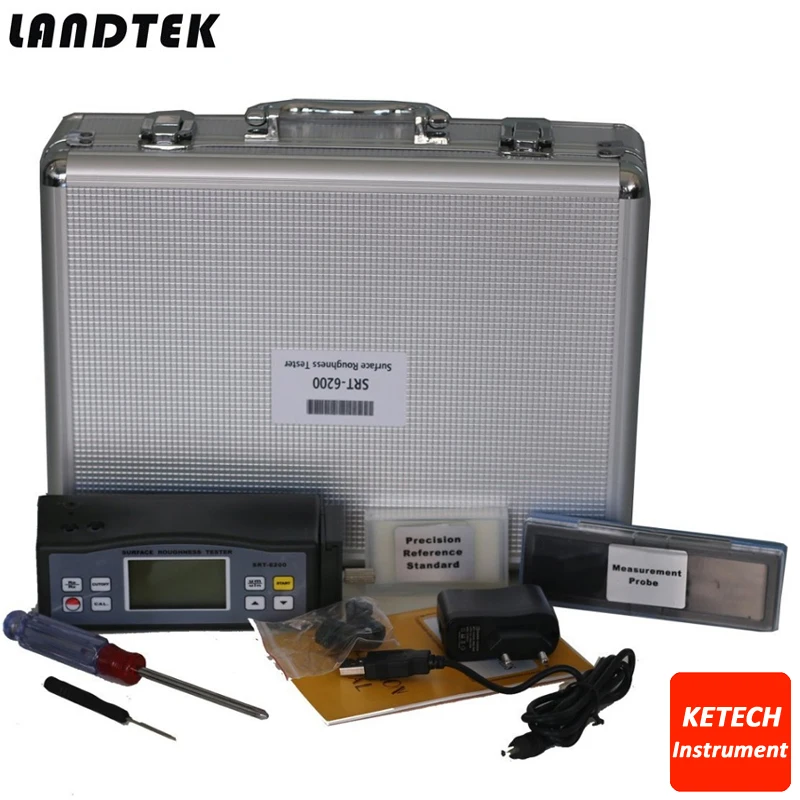

Комплект включает в себя

• 1 х мультипараметрический тестер (основной блок)
• 1 х стандартный датчик
• 1 x стандартная пластина образца
• 1 отвертка
• 1 x регулируемая нога
• 1 х Защитная пленка для датчика
• 1 x чехол для переноски
• Руководство по эксплуатации-1 шт.
• 1 x адаптер питания (Выберите 1 из доступных адаптеров для системы США, Великобритании, Австралии и Европы)
• Дополнительно:
  • RS-232 программное обеспечение и кабель
