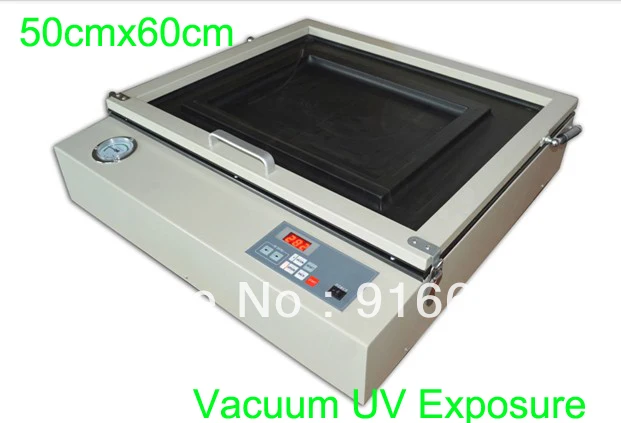

Точный 50 см x 60 см Вакуумный УФ-блок экспозиции

Устройство экспозиции является абсолютно необходимым оборудованием во время процесса изготовления экранных пластин.

Принцип работы

Трафаретная печать экран s покрыт светильник чувствительной эмульсии с помощью совок. Когда эмульсия высохнет, поместите положительный принт вашего изображения на экран. После того, как вы сожжете экран, эмульсия, которая не получила УФ, вымоется из экрана, разоблачая крошечные отверстия для штифта. Окружающие зоны, которые подверглись воздействию УФ, будут излечены. Следовательно, чернила будут проходить через экран на вашей подложке.

SPE6050ZK Точная вакуумная УФ-экспозиция оснащена специальными УФ-лампами и вспомогательным вакуумным всасывающим устройством. После размещения экранов и хорошо напечатанной прозрачной пленки на стекле, закройте крышку и дайте ей работать после установки необходимого вакуума и expsoure времени, затем он сделает экраны и прозрачную пленку плотно закрытыми на стекле, эвакуируя воздух вакуумной крышки, возникающей из резинового одеяла. Когда установленное время будет поднято, оно будет сдуваться автоматически, затем воздействие будет завершено. Отключите источник питания.

Он имеет тот же эффект воздействия с блоком экспозиции, подверженным воздействию йода галлия светильник. Даже если время выставления немного больше, но из-за небольшого объема, веса светильник, низкой стоимости и легкой транспортировки, который очень подходит для малого бизнеса и семейной мастерской для изготовления экранов с высокой точностью.

Основные характеристики

1. Рациональный дизайн и простота в эксплуатации: на основе принципов гуманности и практичности, с продуманной конструкцией типа стола, это гораздо проще для экспозиции экрана с высокой точностью.

2. Независимые настройки вакуума и времени экспозиции с автоматической функцией памяти: вакуумное время и время экспозиции могут быть настроены отдельно только в соответствии с фактическими требованиями (Диапазон настройки: 0-999 секунд); когда экспозиция закончена, источник питания лампы будет автоматически отключен, Он будет сдуваться и звуковой сигнал сам по себе, тогда, пожалуйста, выключите его. Когда вам снова понадобится воздействие, просто подключите источник питания, затем он будет работать автоматически в соответствии с вашими прежними настройками из-за его автоматической функции памяти.

3. Безмасляный вакуумный насос высокого качества Прочный без необходимости впрыска масла.

4. 8 штук специальной УФ-лампы для экспонирования гарантируют точный и равномерный эффект воздействия.

5. Высокопрочное закаленное стекло (толщина: 0,24 ”/6 мм) обладает высокой устойчивостью к давлению и не легко царапается. Кроме того, после поломки он превратится в куски без острых краев, чтобы избежать травм пользователя.

6. Цельнометаллическая конструкция и элегантный внешний вид с передовыми электростатическими картинами, легко моется и не ржавеет.

7. Ellexcent упаковка в исследование Деревянный чехол в целом гарантирует легкость и безопасность транспортировки.

8. Оснащен spareparts УФ-лампы и балласта, instuction руководство и видео для вашего гладкого использования.

Специальные советы:

Вакуумная насосная зона (размеры резинового одеяла) составляет 19,7 ”* 23,6” (50*60 см), но оптимальный экран подвергая размера находится в пределах 15,7 "* 19,7" * 1,6» (40*50*4 см) в космическом размерная сетка отличается от европейской. (Если ваш экран слишком большой, пожалуйста, покупайте осторожно!)

Основные параметры

Площадь экспозиции: 19,7 ”* 23,6” (50*60 см) (оптимальный размер экрана в пределах 15,7 ”* 19,7” * 1,6 ” (40*50*4 см) по внешним размерам.)

Степень вакуума:-0,08mpa

Равномерность освещения: 85%

Мощность лампы: 160 Вт

Мощность вакуумного насоса: 60 Вт

Входное напряжение: 220 В (110 В)

Диапазон вакуумной настройки времени: 0-999s

Диапазон настройки времени экспозиции: 0-999s

Размер машины: 30 "* 28" * 7 "(76*72*18 см)

Размер посылка: 33 "* 32" * 10 "(83*81*28 см)

Вес нетто: 51Lb/Гавайская гитара 23 кг

Вес брутто: 75 фунтов/34 кг

Инструкции по эксплуатации

1. Подключите источник питания;

2. Включите переключатель «POWER»;

3. Установите время вакуумной откачки

1) Нажмите «вакуум», загорится левый световой светильник (желтый);

2) Нажмите «+» или «-» в области «контроля времени», чтобы установить вакуумное время откачки в соответствии с вашими потребностями.

(Для первых пользователей, пожалуйста, поместите пустой экран в середине внутренней резиновой полости, просто установите 40 секунд для тестирования; если указатель вакуумного датчика может достичь или пройти середину зеленой области, это нормально. Если нет, пожалуйста, Продлите время и снова протестируйте до достижения требования.)

4. Установите время экспозиции:

1) Пресс EXPOSURE», левый индикатор светильник (красный) горит;

2) Нажмите «+» или «-» в области «контроль времени», чтобы установить время экспозиции в соответствии с вашими потребностями.

(Время экспозиции зависит от фоточувствительной эмульсии с покрытием. Пожалуйста, просто установите 300 секунд для тестирования, а затем сбросить подходящее время в соответствии с эффектом экспозиции.)

5. После завершения вышеуказанных настроек вы можете начать воздействие следующим образом:

1) поместите экраны, покрытые фоточувствительной эмульсией и печатной прозрачной пленкой на стекло.

2) поместите всасывающую трубу на экран;

3) Закройте крышку и нажмите кнопку «Пуск», затем она будет вакуумным насосом и автоматически выставлять в соответствии с настройками;

4) когда установленное время истекает, оно автоматически сдувается; Откройте крышку и закончите воздействие. Пожалуйста, просто отключите источник питания.

6. Функции других ключей:

1) «сброс» для отмены предыдущие настройки: в том случае, если вы хотите, чтобы сбросить вакуумный/время экспозиции, просто нажмите кнопку «вакуум»/exposure» и левый индикатор светильник горит; затем нажмите «RESET», и оригинальные настройки перейдут на «0»; Затем вы можете установить в соответствии с вашими потребностями.

2) «назад» для остановки работы: если вы хотите остановить вакуумную прокачку или воздействие, просто нажмите кнопку «назад», это нормально.

Техническое обслуживание поломки

1. Если цифра не была отображена после включения выключателя:
A. Пожалуйста, проверьте, хороший ли источник питания.

B. Пожалуйста, проверьте, свободен ли Нижний провод предохранителя, сгорел или нет;

2. Если вакуумный насос не работает после установки экрана на стекло, закрывая крышку и нажимая кнопку «STRAT»: Пожалуйста, проверьте, хорошо ли подключен ведущий провод вакуумного насоса.

3. Если он не достиг требования enven вакуумный насос работает хорошо:
A. Пожалуйста, проверьте, хорошо ли закреплена труба всасывания воздуха;

B. Пожалуйста, проверьте, было ли резиновое одеяло и его обшивки хорошим и герметичным или нет. Если на резиновых пледах или кромках есть какие-то расплывчатые клеи, пожалуйста, закрепите их герметичным клеем.

4. Если лампы не загораются:

A. Пожалуйста, проверьте, было ли ваше напряжение слишком низким или нет;

B. Пожалуйста, проверьте, были ли концы лампы почернены или не вызваны старением лампы;

C. Пожалуйста, проверьте, был ли ваш набор времени экспозиции 0 секунд.

D. Пожалуйста, проверьте, был ли балласт сломан или нет.

Примечания:

1) Пожалуйста, отключите источник питания, когда вам нужно изменить лампу или балласт!

2) Избегайте контакта с твердыми предметами для удаления царапин на стеклянной поверхности.

3) требуется постоянная очистка в соответствии с вашей частотой использования и рабочей средой, espeically для стекла, вакуумного резинового одеяла и edgings.
