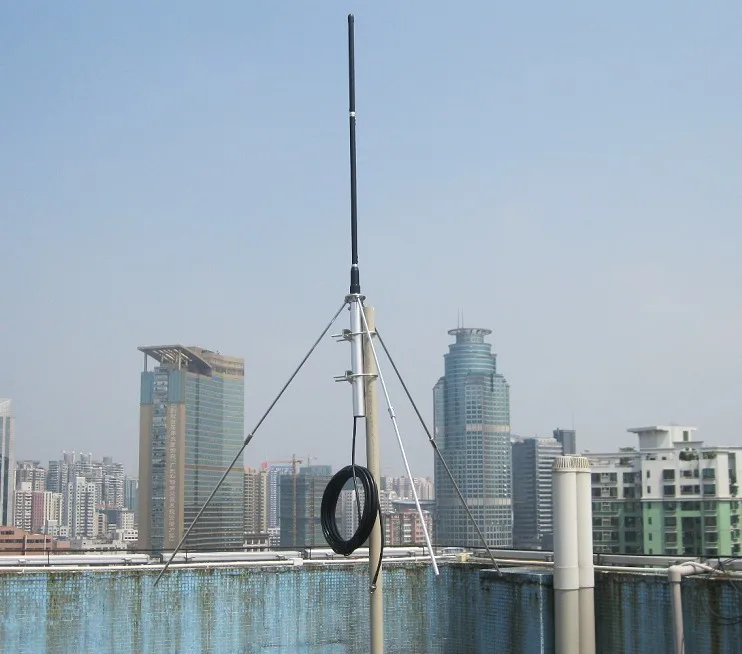

FMUSER FMT5.0-150H 100 Вт 150 Вт fm-передатчик комплект fm-передатчик +

DP100 дипольная FM антенна для fm-радиостанции

Введение:

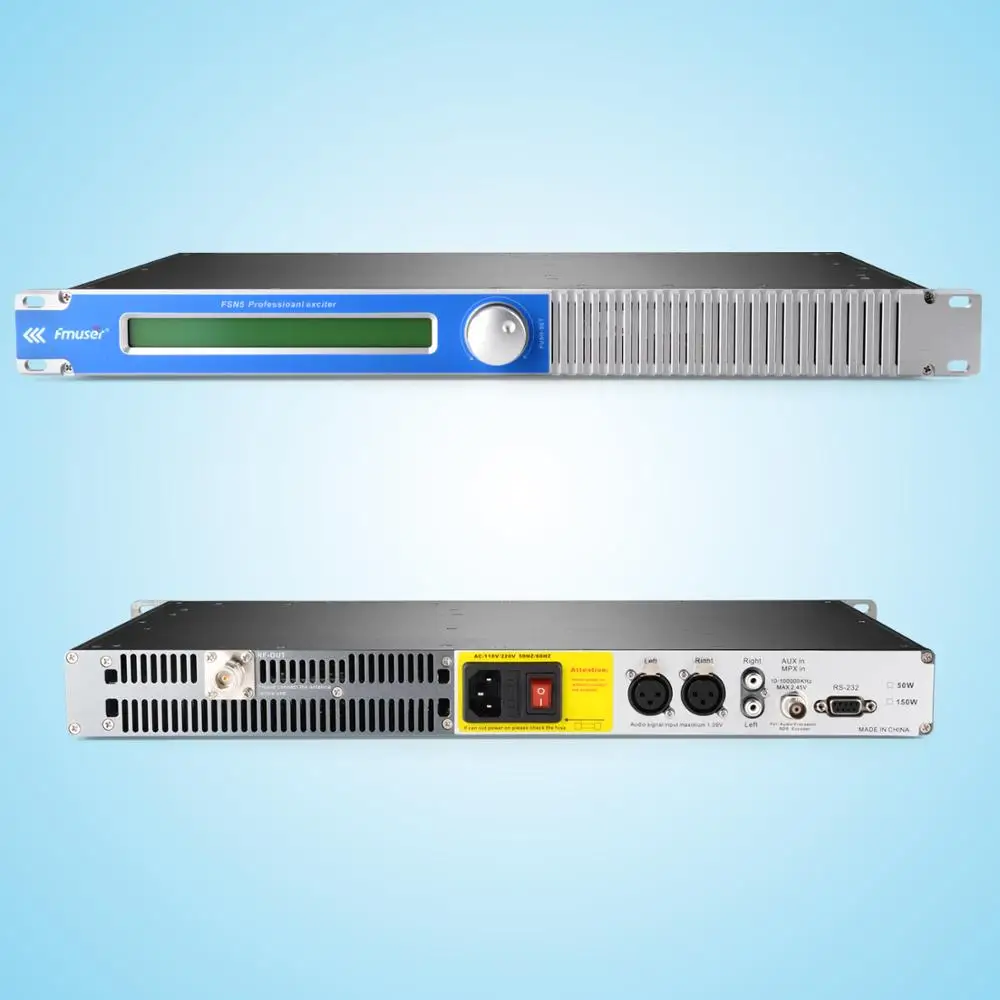

FMT5.0-150H fm-радио передатчик очень надежный, легкий по весу и более легкий в эксплуатации, чем предыдущая версия передатчика. Этот передатчик использует концепцию простого дизайна. Он интегрирует 150 W FM стерео передатчик, усилитель мощности, выходной фильтр и импульсный источник питания в 1U высоком 19-дюймовом стандартном корпусе, уменьшая соединительные кабели между компонентами.

Особенности:

• Удобная цифровая ЖК-панель с помощью одной поворотной ручки для управления.

• Интегрированный ЖК-экран отображает все параметры, включая: частоту передатчика, стерео и моно, громкость, температуру трубки усилителя, УФ-измеритель звукового сигнала, переднюю мощность, отраженную мощность, режим модуляции, предварительный акцент и т. Д.

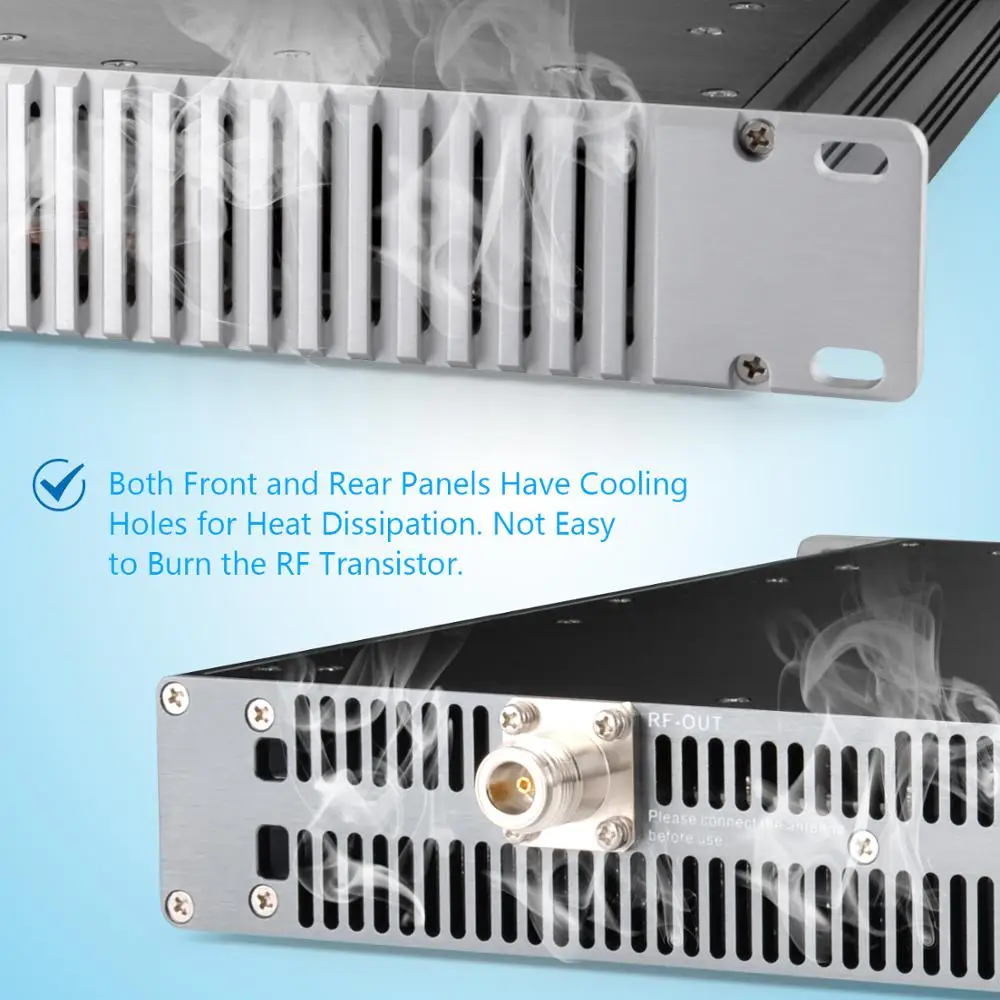

• 1U 19-дюймовый утолщенный алюминиевый корпус, сильный и отличный теплоотвод.

• Точная система генерации частоты PLL, чтобы гарантировать, что частота не дрейфует более 10 лет, со встроенным высококачественным стереофоническим кодером.

• Выдающаяся система управления балансом AGC, регулируемая выходная мощность от 0 до 150 Вт и автоматический контроль мощности для поддержания выходной мощности в пределах установленного диапазона без дрейфования.

• Вход сигнала поддерживает Аудиовходы XLR и RCA, а также сигналы SCA и RDS с помощью разъема BNC AUX.

• РЧ-усилитель использует транзисторы LDMOS, чтобы выдерживать даже сильное несоответствие нагрузки, превышающее 65: 1 VSWR при температуре сжатия 5 дБ.

Технические параметры:

Частота: 87,5-108 МГц

Значение шага частоты: 10 кГц

Метод модуляции: FM, пиковое отклонение ± 75 кГц

Стабильность частоты: <± 100 Гц

Метод стабилизации частоты: PLL Частотный синтезатор

Выходная мощность RF: 0 ~ 150 Вт, шаг 0,1 Вт, погрешность ± 0.5дб

Гармоническое подавление: ≤-72 дБ

Внутренняя остаточная волна: ≤-72 дБ

Асинхронный AM SNR: ≥-80 дБ (без модуляции) ≥-65 дБ (400 Гц, 100% модуляция)

Синхронный AM SNR: ≥-70 дБ (без модуляции) ≥-60 дБ (400 Гц, 100% модуляция)

Сопротивление выхода RF: 50 Ω

Разъем на выходе RF: N Female (L16)

Аудио входные разъемы: XLR Female и RCA Female

Входной разъем AUX: разъем BNC

Предварительный акцент: 0us, 50us, 75us (Настройка пользователя)

Моно отношение сигнал-шум: ≥ 80 дБ (от 20 до 20 кГц)

Коэффициент стерео сигнал/шум: ≥ 80 дБ (от 30 до 15 кГц)

Разрешение стерео: ≥-55 дБ

Аудио частотная характеристика: 30 ~ 15000 Гц ± 0.4дб

Искажение звука: <0.1%

Усиление уровня звука:-15 дБ ~ 15 дБ шаг 0.5дб

Аудиовход:-15 дБ ~ 0 дБ

Диапазон напряжения источника питания: 110 В ~ 260 В (глобальное напряжение)

Потребляемая мощность: <320VA

Диапазон рабочих температур: от-10 до 45 ℃

Режим работы: непрерывная работа

Метод охлаждения: принудительное воздушное охлаждение

Метод охлаждения: <95%

Высота: <4500 м

Размеры: 484x260x44 мм без ручек и выступов, 19 “1U стандартная стойка.

Вес: 5 кг

RDS сообщение о дорожном движении (TA):

В связи с увеличением интенсивности дорожного движения, в настоящее время он заинтересован в различных странах Африки, чтобы вставить сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении с помощью покрытия fm-сигналов.

B) Программа дорожного движения (TP):

С функциями TA и TP RDS помогает пользователям радио в автомобиле быстрее получать информацию о дорожном движении, уменьшая перегрузку в городе и увеличивая скорость прослушивания радиостанции.

C) Альтернативная Частота (AF):

RDS AF помогает водителям автоматическое переключение частоты между станциями реле.

Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными передачами в той же программе. Приемник автоматически переключает подставную частоту AF путем обнаружения кода PI в RDS сигнале для обеспечения передачи нескольких релейных станций. Вещательные станции, которые обеспечивают охват по всей стране, обеспечивают бесшовное покрытие и бесшовное прослушивание. Когда автомобиль проходит зону суперпозиционирования сигнала между двумя частотами, функция AF RDS автоматически переключается на ту же программу на разных частотах.

1. 3. Как работает Альтернативная Частота RDS (AF)?

Вот видео о частоте замены RDS AF работает на youtube.

//www.youtube.com/watch?v=0cztP9VJX0U

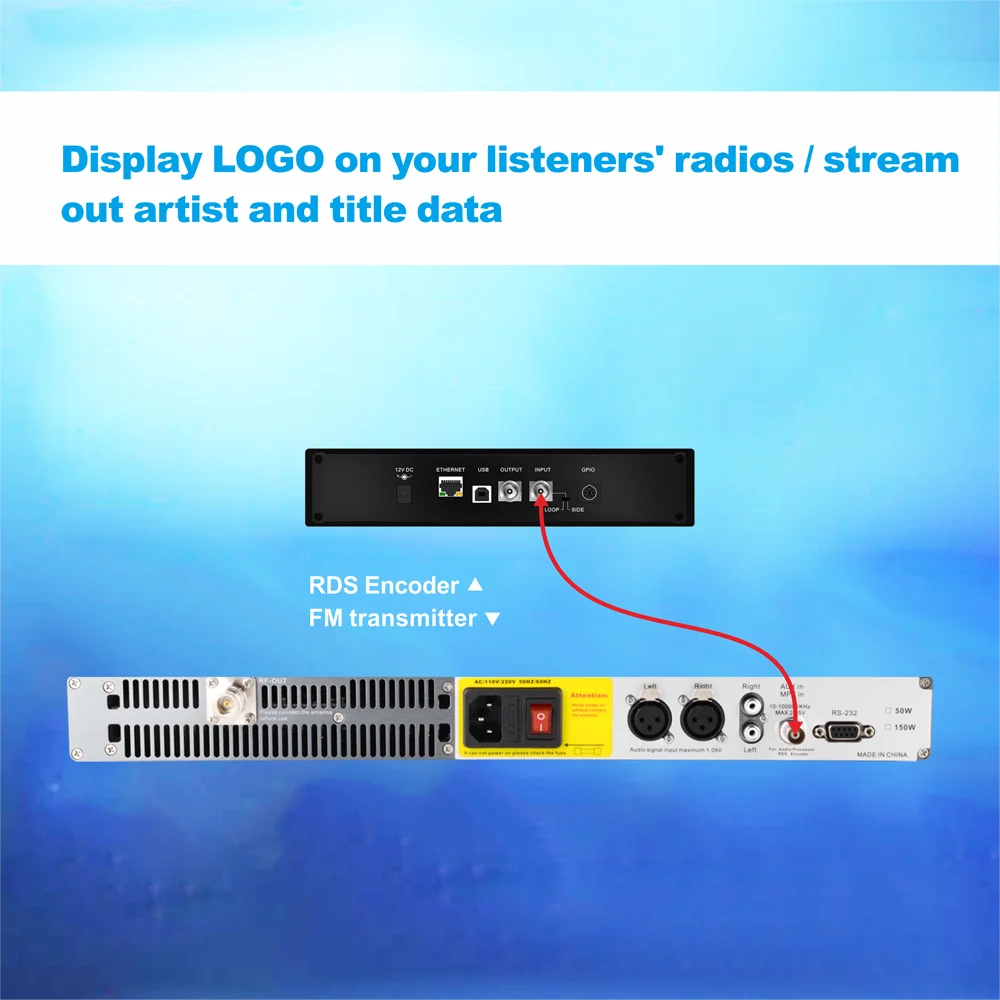

1. 4. Что необходимо для создания RDS трансляции?

A: комплект оборудования радиопередатчика RDS Fm:

1) FMUSER RDS-A кодировщик

2) FMUSER FSN-1000W fm-передатчик с 57 кГц

3) программное обеспечение для кодирования RDS

4) кабель и антенна

1. 5. Как я могу построитьRds каналНа моей существующей системе передатчика?

Следующие три изображения показывают, как RDS может использоваться на fm-радиостанции; последние два были сделаны, когда радио было настроено наНоттингемРадиостанцияТрент FM. Все изображения на дисплееSonyXDR-S1 DAB/FM/MW/LW портативное радио.
