Real MPPT Boost Контроллер заряда 12 В/24 В/36 В/48 В/60 в/72 в step up зарядное устройство 800 Вт

Real MPPT Boost Контроллер заряда 12 В/24 В/36 В/48 В/60 в/72 в step up зарядное устройство 800 Вт

Реальный Контроллер Заряда MPPT Boost, защита от воды

Внутри 800 Вт/20A повышающий преобразователь, входное напряжение Авто удерживает при определенном напряжении при зарядке, так что может увеличить ток заряда на 30% больше, чем зарядное устройство режим ШИМ.Может заряжать все виды аккумуляторов, Установленное пользователем, напряжение заряда (Используйте только при предельном напряжении заряда аккумулятора больше, чем Напряжение разомкнутой цепи солнечной батареи panal).

Входное напряжение солнечного порта Panal: 10,5 V-90 V;

Батарея зарядка верхний предел напряжения: 11 V-90 V (регулируется пользователем);

(12 В свинцово-кислотная батарея --- 14,4 В, 24 В батарея --- 28,8 в, 48 В батарея --- 57,6 в ...72в батарея --- 86,4 в)

Ток заряда: 20А (макс.);

MPPT напряжение: Автоматическая регулировка;

Размер: 118 мм * 33 мм * 31 мм.

Максимальная выходная мощность caculate формула: выходная мощность = входное напряжение * 20, не превышает.

Некоторые стабильные контрольные данные:

280 Вт Vin = 14 в, Vout = 28 в/10A;

300 Вт Vin = 36 В, Vout = 43,2 в/7А;

288 Вт Vin = 48 В, Vout = 57,6 в/5А;

650 Вт Vin = 36 В, Vout = 43,2 в/15а;

600 Вт Vin = 48 В, Vout = 57,6 в/11а;

1000 Вт Vin = 60 в, Vout = 72 В/14а;

...

Ток покоя: <1мА от аккумулятора;

Внутри 90 V TVS грозозащищенный на солнечной panal порт;

Внутренний диод обратного разряда;

Диапазон температур окружающей среды:-30По Цельсию-50По Цельсию;

Термозащита: 80 градусов отключение, автоматическое восстановление;

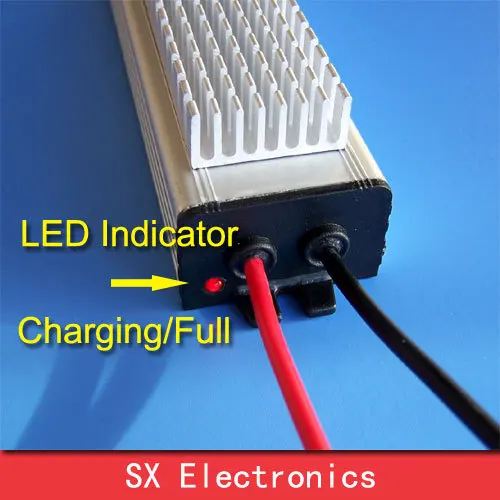

 Светодиодный индикатор:Всегда на (батарея полная)/Blink (зарядка), только правильно с подключение аккумулятора и имеет солнце.

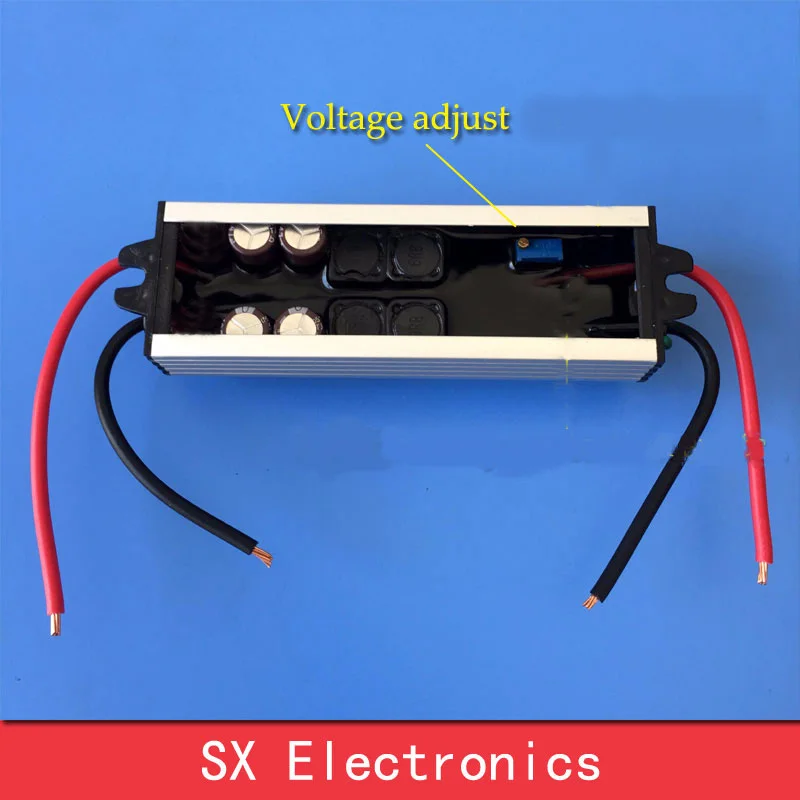

Как изменить Верхнее предельное напряжение заряда:

Верхнее предельное напряжение заряда: отпустите все провода,Применение источника питания на входах,Затем Отрегулируйте синий горшок, чтобы сделать выходное напряжение до определенного напряжения (кислотная батарея caculate formula 1,2 * напряжение скорости)

Легко использовать шаг:

1. Установите Верхнее предельное напряжение заряда;

2. Подключение аккумулятора сначала;

 Defference между MPPT и солнечным контроллером от режим ШИМ:

Режим MPPT сохранит определенное напряжение при зарядке, зажим напряжения заряда режим ШИМ при напряжении аккумулятора;

MPPT заряд тока будет больше, чем скорость тока, режим ШИМ меньше, чем скорость тока.

Примечание:

Схема этого зарядного устройства может быть продана по другой цене;

Без входной обратный;

Без короткого замыкания;

Можно параллельное использование (регулировка одинаковая);

Не выбирайте солнечную панель с открытым циркулирующим напряжением более 90 В.

Открытое напряжение солнечной батареи panal не должно превышать верхний предел заряда аккумулятора.
