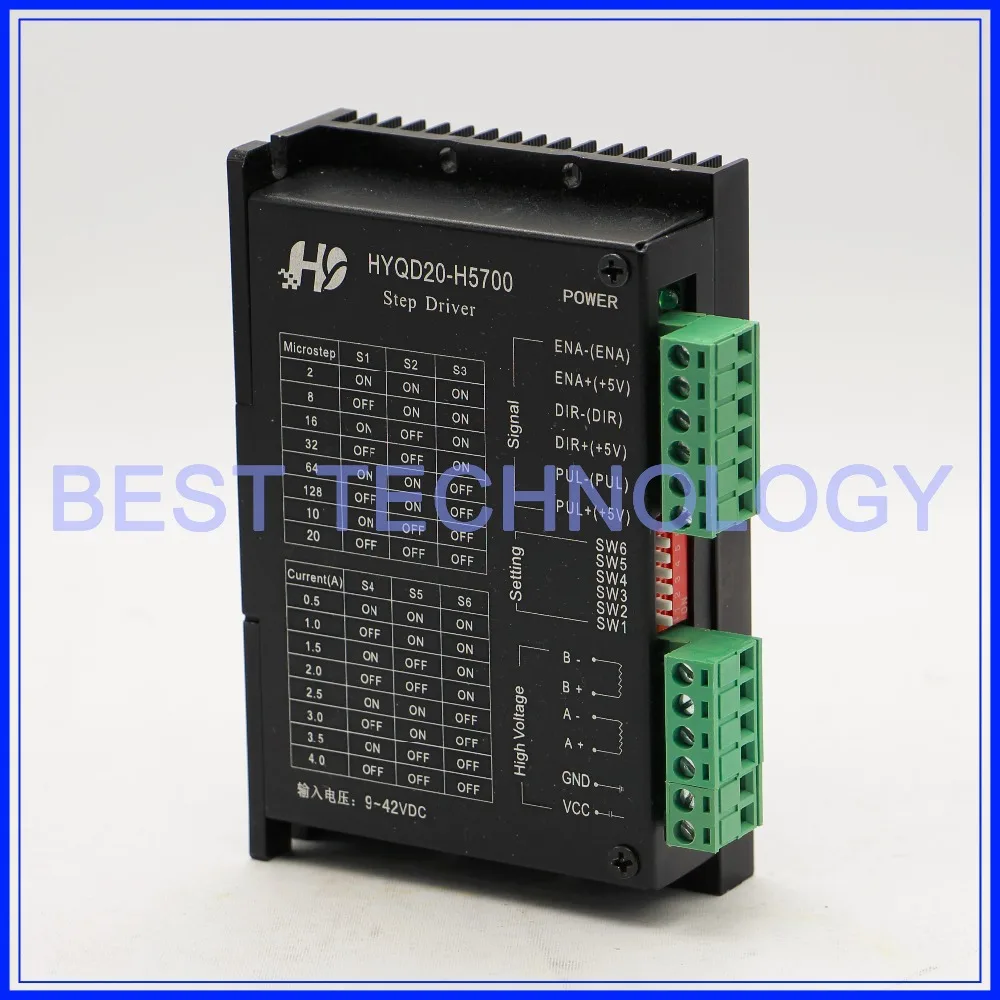

4 шт. x H5700 Драйвер шагового двигателя

• HYQD20-5700 является профессиональным двухфазный Драйвер шагового двигателя. Реверсивный контроль может быть достигнут, выберите восемь киосков управления (2,8,16,32, 64128, 10,20) по трем DIP-переключатель, выберите 6-ступенчатая Текущий контроль (0.5A через три DIP-переключатель, 1A, 1.5A, 2A, 2.5A, 3A, 3.5A, 4A). Подходит для вождения 57,42-тип, двухфазный, четырехфазный гибридный шаговый двигатель. Для достижения низкой вибрации, низкого шума, высокоскоростного привода двигательных эффектов.

• Источник питания с функцией анти-реверса

• Выбор тока с помощью DIP-переключателя

• Интерфейс использует высокоскоростную изоляцию оптопары

• Восемь виды Регулируемый подразделение

• Автоматическая semi-flow

• Высокая интеграция и высокая надежность

• Сильная способность анти-помех высокой частоты

• Максимальное давление 42 В постоянного тока

• CP +: входной терминал положительного импульсного сигнала.

• CP-: Импульсный входной сигнал отрицательного терминала.

• U / D +: двигатель вперед и назад контроль положительного терминала.

• U / D-: двигатель вперед и Обратный контроль отрицательного терминала.

• EN +: выключение двигателя с положительным контролем.

• EN-: двигатель Автономный контроль отрицательного терминала.

2. Подключение к обмотке двигателя:

• A +: A + фазовое соединение обмотки двигателя.

• A-: Подключите двигатель обмотки A- phase.

• B +: Подключите обмотку двигателя B +.

• B-: Подключите обмотки двигателя в-фаза.

• VCC: подключите источник питания постоянного тока положительным (Примечание: 10 в <VCC <42 в).

• GND: подключите источник питания постоянного тока отрицательным.

• Есть три способа ввода сигнала, они: импульсный сигнал CP +, CP-; Сигнал уровня направления DIR +, DIR- ; Автономный сигнал EN +, EN-.

• Существует два вида подключения интерфейса входного сигнала: использование rs может потребоваться для использования общего анода или общего катодного соединения.

• Общее Анодное Соединение: соответственно, CP +, DIR +, EN + подключено к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если источник питания больше + 5 В, должен плюс внешний ток, ограничивающий резистор R, Для обеспечения оптического соединения с приводом внутри тока привода 8-15 мА. Импульсный входной сигнал доступа через CP- , направление сигнала доступа через DIR- , включить доступ сигнала через EN- show как показано ниже:

• Общее подключение к катоду: соответственно CP-, DIR-, EN-подключено к системе управления до конца; Импульсный входной сигнал доступ через CP +, доступ к сигналу направления через DIR +, включите доступ к сигналу через EN +. Для ограничения тока резистор R такая же, как и ограничение тока резистор значения и общий анод соединение связи

Обратите внимание: EN конец не может быть подключен, EN эффективно, когда ротор находится в свободном состоянии (в автономном режиме), тогда вал двигателя может поворачиваться вручную, сделать для вашей регулировки. После того, как ручная регулировка завершена, EN в недопустимое состояние, чтобы продолжить автоматическое управление.

Схема проводки системы:

• Контроллер привода и проводка, двигатели, источники питания, общее Анодное соединение с образцом, как показано ниже:

Обратите внимание: Пожалуйста, отсоедините электропроводку, электропроводка должна быть осторожна, чтобы не ошибиться, фаза короткого замыкания, чтобы не повредить привод.

Синхронное выпрямление:

• При помощи DIP switch S1 для выбора цикла отключения PWM катушка двигателя останется некоторой электродвижущей силой. Вы можете выбрать из внешнего диода Шоттки, чтобы освободить оставшуюся в силе; Также можете выбрать, чтобы открыть в соответствующее время, в то время как две нижние ноги mosfet для освобождения EMF. Когда S1 включен, Откройте функцию SR, выберите подходящее время, в то время как два нижних рычага mosfet открыты для освобождения силы. Когда Переключатель S1 выключен, выключите функцию SR, внешний диод Шоттки подключается к выпуску электродвижущего.

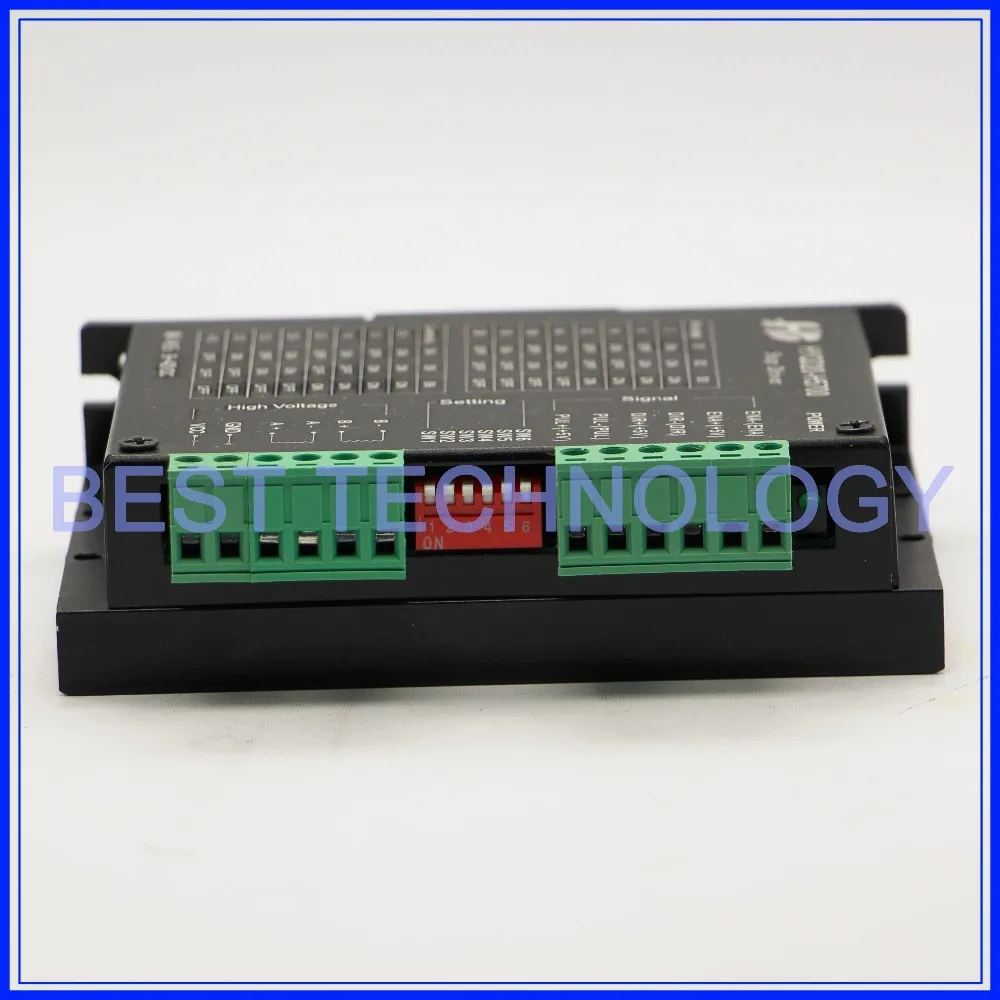

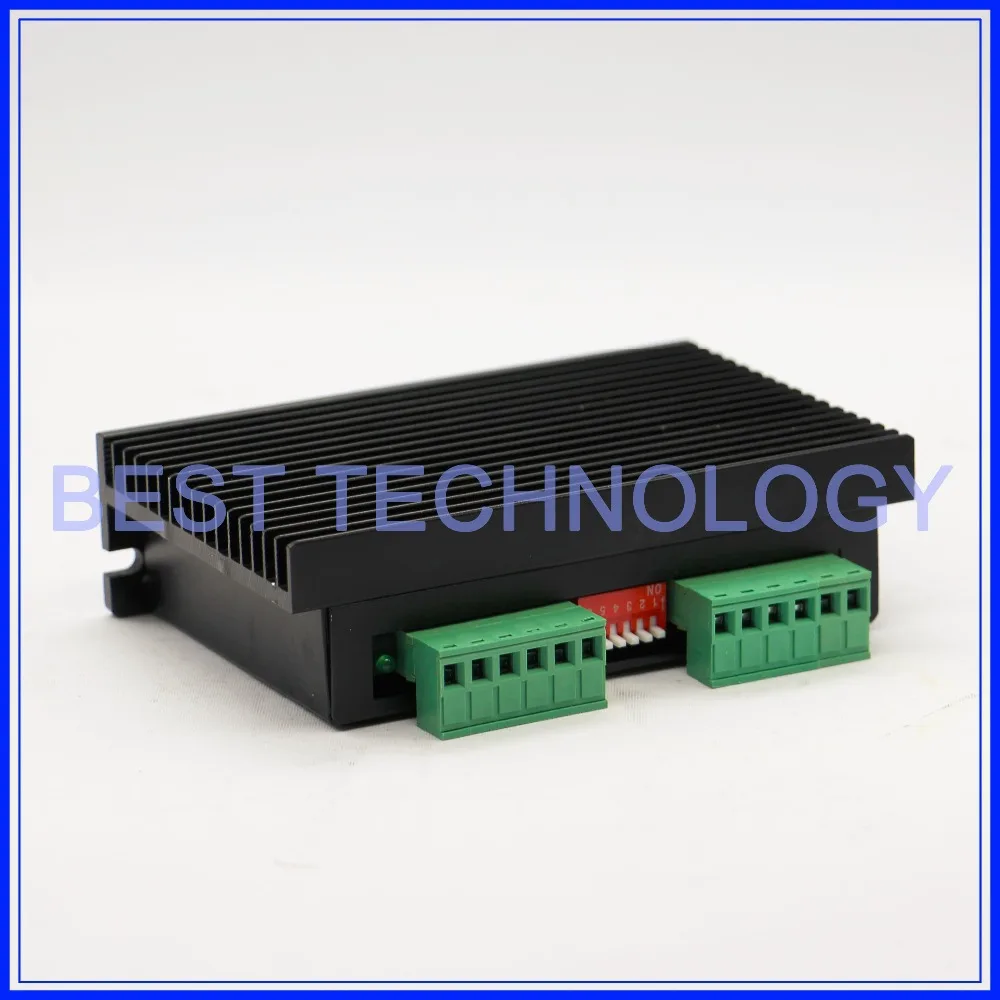

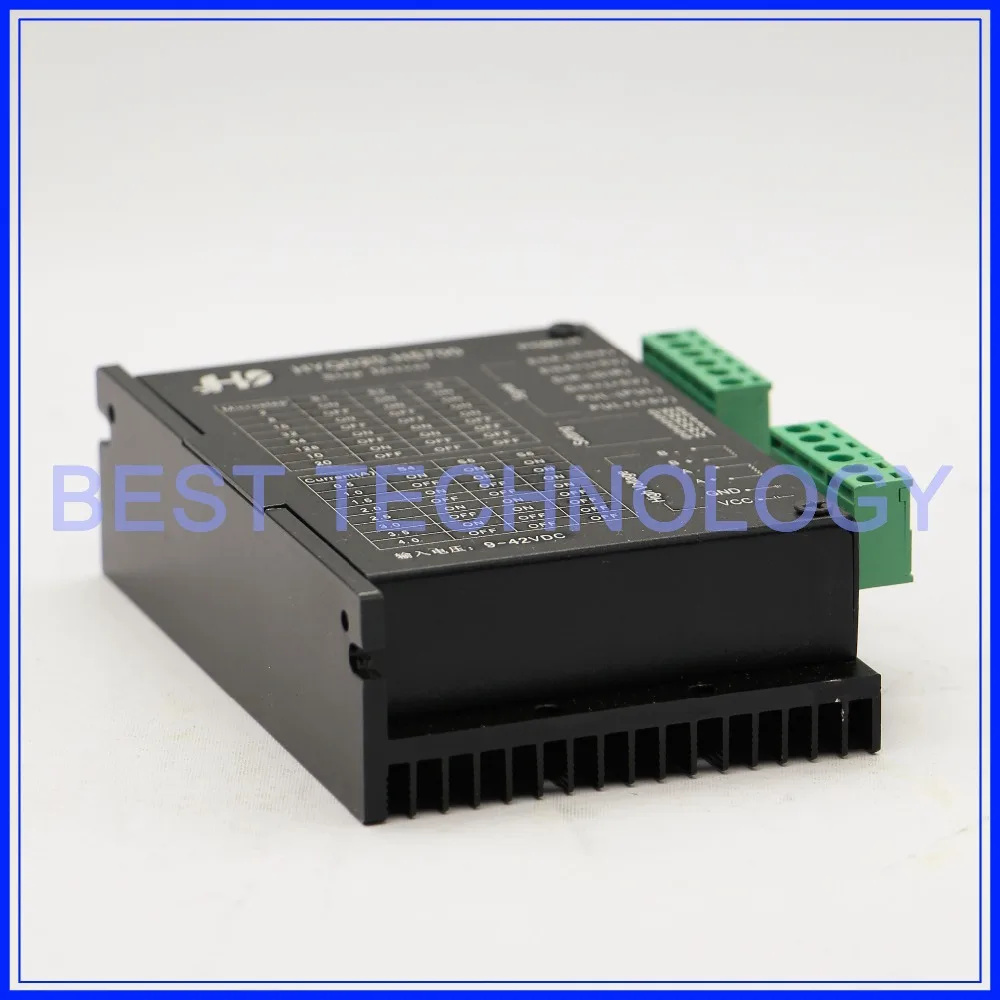

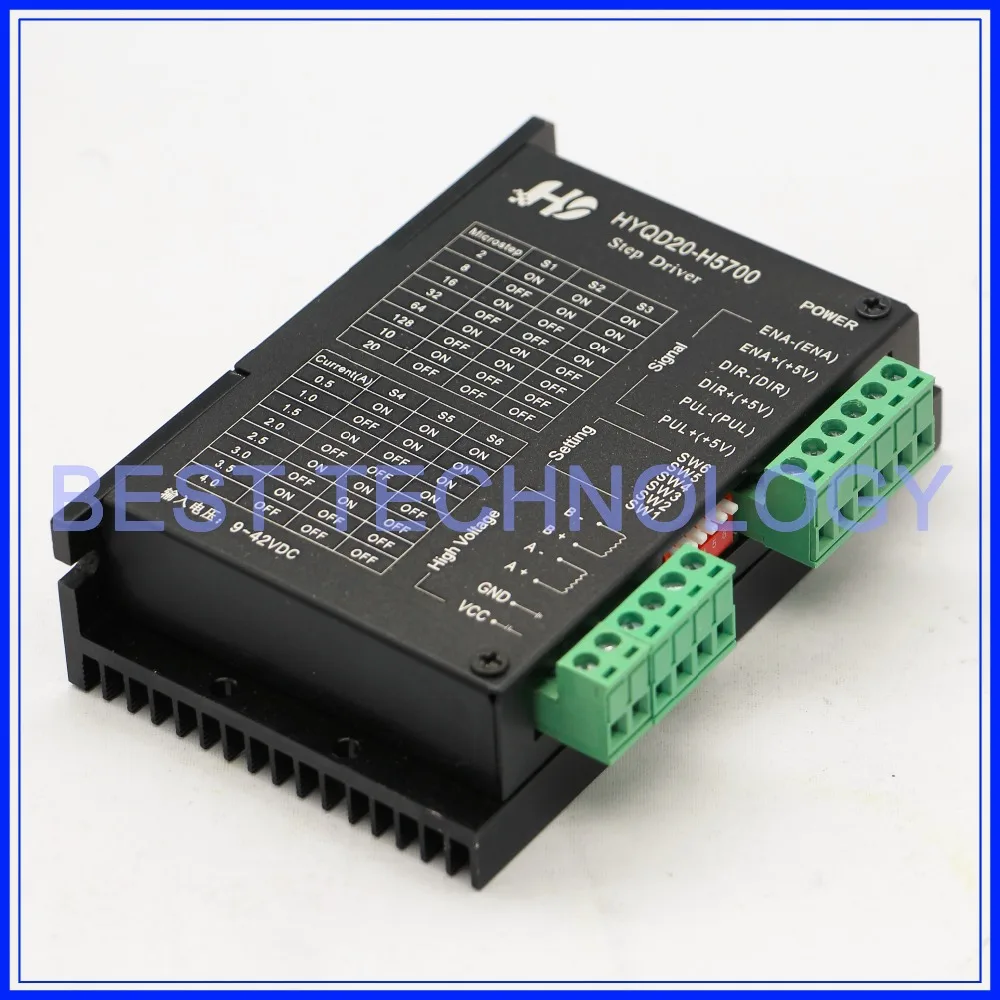

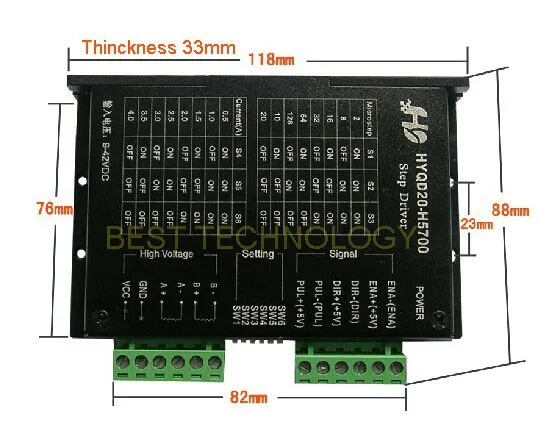

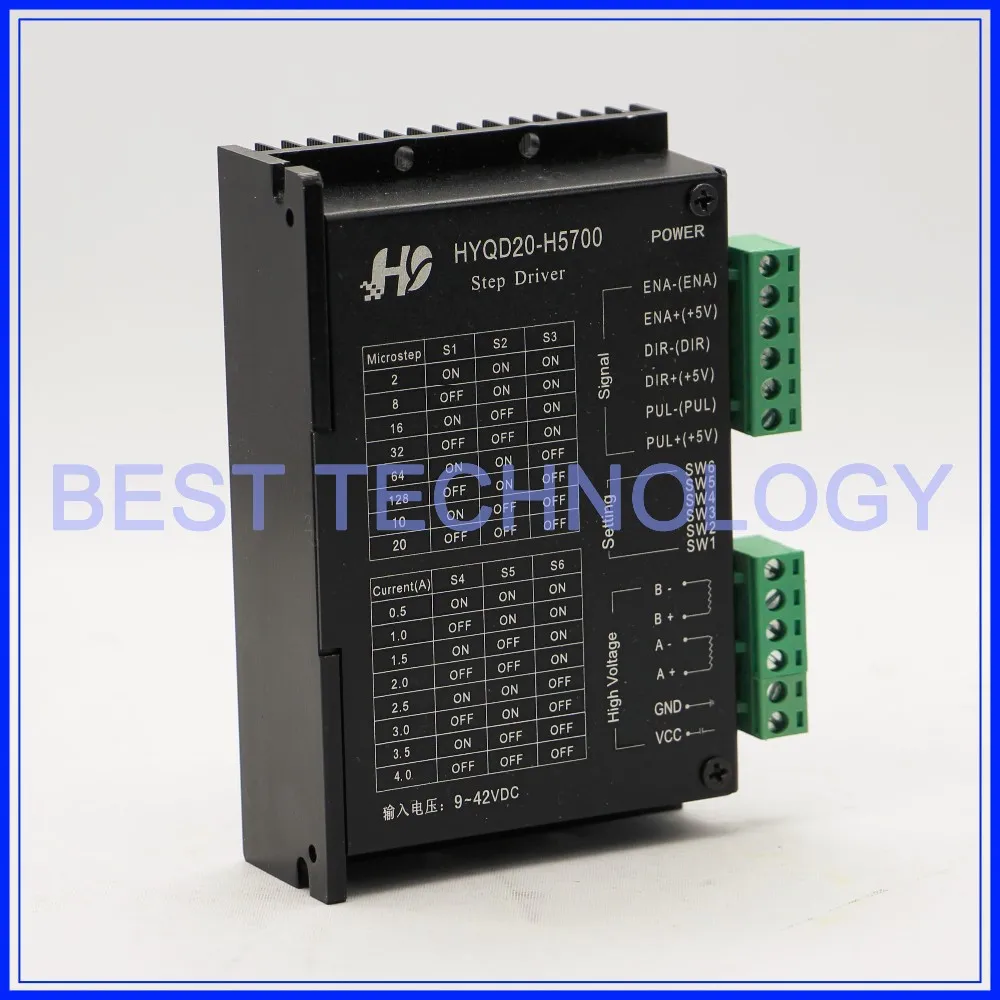

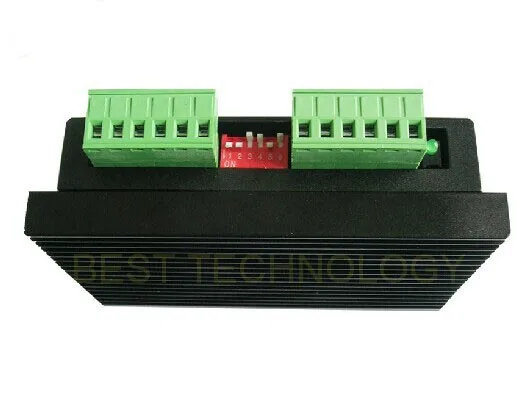

Изображение:

Часто задаваемые вопросы:

1, в: начальное использование шагового привода, как мы можем начать работу как можно скорее?

A: правильно подключите источник питания и двигатель только после того, как получите импульсный сигнал (первая частота менее 1K), разбитая до четырех, направление и автономный свободный, затем двигатель по умолчанию после питания вперед. Исправьте, а затем проведите тест для ускорения (увеличение

Частота), направление, разделение и автономные возможности.

2, в: светильник питания не светится?

О: отсутствие проблем в источнике питания может быть предварительным условием обратного

3, в: какое влияние на мощность обратного хода?

О: продукт имеет анти-электрическую защиту, если мощность изменена, продукт не работает, светильник питания не блестит.

4, Q: контрольный сигнал если сумма вашего заказа превышает 5V, не забудьте добавить серии резистор?

О: Да, в противном случае может быть сгорел интерфейс управления драйвером.

5, в: после подключения индикатор питания Светильник, но двигатель не поворачивается, в чем причина?

О: если проводка правильная, но она все еще не поворачивается, показывает, что контрольной части емкости привода недостаточно, это происходит чаще во рту с микроконтроллером io прямого управления. Убедитесь, что интерфейс управления с возможностью привода 5 мА

6, в: Как определить определение шагового двигателя четырех линий?

О: двигатель соединен с любыми двумя линиями, затем рука затягивает Сопротивление двигателя, затем эти две линии находятся в той же фазе, которая Можно получить доступ в Драйв A +, A-; Другие две линии по-прежнему имеют сопротивление, эти две линии будут подключены к B + и В в-режиме

7, в: двигатель задним ходом и должен фактически достичь обратного?

О: Просто возьмите одну фазу двух линий, чтобы поменять доступ.

8, в: хотите добавить некоторые функции или создать новый продукт на этом диске, если вы можете?

О: Да, пожалуйста, свяжитесь со мной.
