MDK905 EK_T43 N32905U1DN NUVOTON ARM926 core Soc с чипом 32 Мб DDR USB JPEG codec 4 3 "480272 TFTLCD TP ucos|soc| |

MDK905 EK_T43 N32905U1DN NUVOTON ARM926 core Soc с чипом 32 Мб DDR USB JPEG codec 4 3 "480272 TFTLCD TP ucos|soc| |

Линейка продуктов NUVOTON N3290 предназначена для экономически эффективных решений, направленных на игрушки и потребительскую электронику, на основе рук SoC встроены с различными ускорителями H/W и рядом полезных периферийных устройств. Некоторые части даже поставляются с уникальным MCP (мультичиповым пакетом) в LQFP, который идеально подходит с точки зрения нескольких ключевых факторов дизайна: высокая производительность, малый размер, низкая мощность, гораздо меньше EMI, стабильный выход продукции и более низкая цена на BOM.

N32905U1DN на основе ядра ARM926, работает на частоте 200 МГц при напряжении 2 в, включает 32 Мб памяти DDR, USB 1,1 хост, USB 2,0 HS устройство, SD/SDIO, MJPEG кодек, LCDC до XGA, ADC, ADC для микрофона, ADC для TP, JTAG, cmos-сенсорного интерфейса, UARTx2, I2C, SPI, RTC, PWM, I2S, QFP128 упаковка.

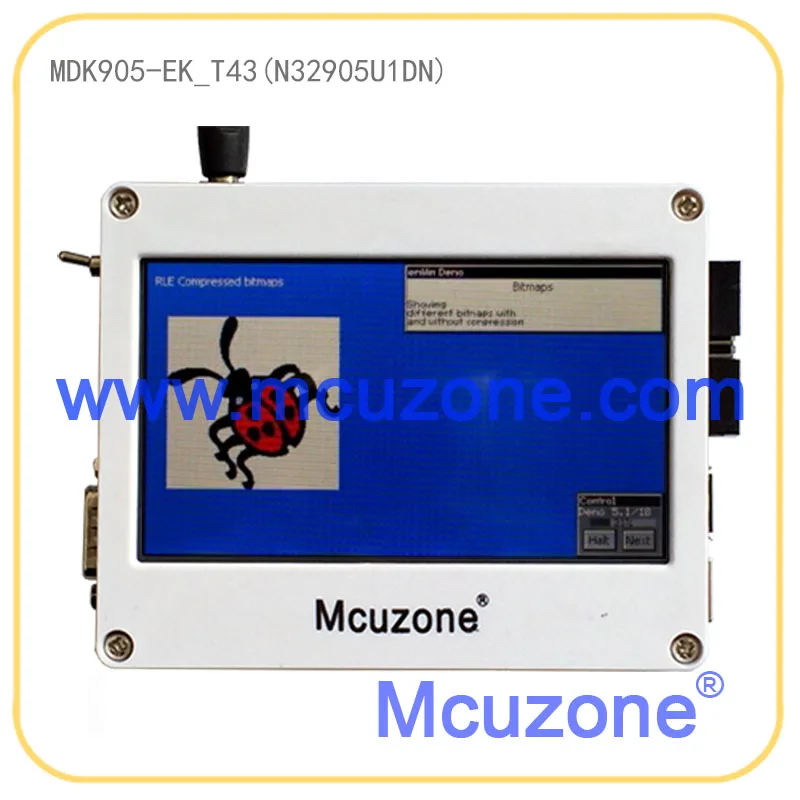

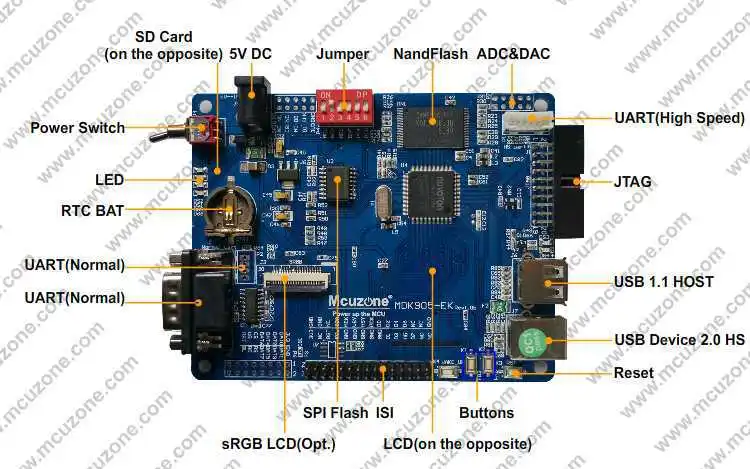

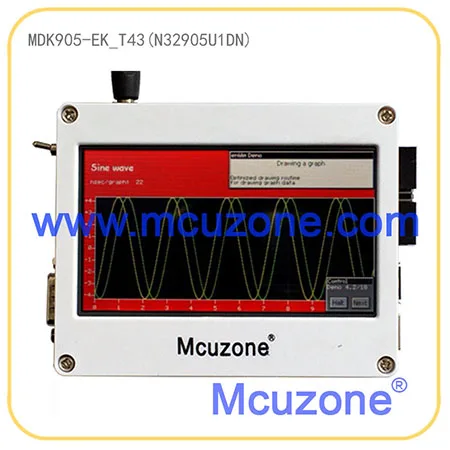

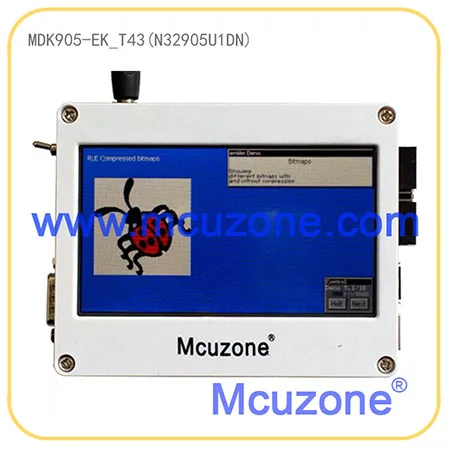

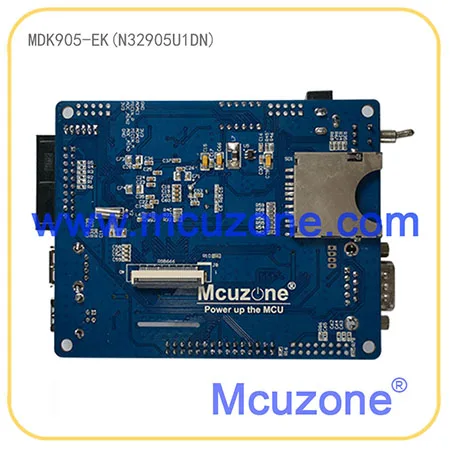

MDK905-EK_T43 на базе N32905U1DN, 16 МБ SPI FLASH, 32 Мб на чипе DDR, 128 Мб NAND FLASH, консоль отладки RS232, TTL UART, SPI, интерфейс датчика изображения, устройство USB 2,0 HS, USB 1,1 хост, TFT LCD, SD розетка, JTAG, LED, кнопка, RTC.

• ЦП: N32905U1DN
• NAND FLASH: 128 M
• Вспышка SPI: 16 м
• SD
• USB 2,0 HS Deivce
• Хост USB 1,1
• 4,3-дюймовый TFT LCD, разрешение 480272 с сенсорным экраном
• DBGU (RS232 уровень, DB9)
• TTL UART
• На чипе RTC
• Порт отладки JTAG
• Светодиод и кнопка
• ISI (интерфейс датчика изображения)
• SPI (2,54 мм штырь, не спаянный)
• ADC (2,54 мм штырь, не спаянный)
• I2C

Размер печатной платы:
110x87 мм, 2-слойный

1), голые машинные программы (предлагаются NUVOTON, ADS1.2 проект, без поддержки)

-ADC
-AVI
-EDMA
-ExNandWriter
-Шрифт
-Gnand
-GPIO
-I2C
-I2S
-JPEG
-KPI
-Погрузчик
-NandWriter
-NVT погрузчик
-NVTFAT
-ШИМ
-RTC
-SDWRITER
-SIC
-SIC_SECC
-SPI
-SPU
-SYSLIB
-UDC
-USB_Core
-VideoIn
-VPOST
-WMA
-MP3

Mcuzone предлагает демонстрацию на основе Keil MDK:
-Начните
-Jpeg
-Ucos 2 (2,92)
-ЖК-дисплей (VPOST)
-Spiloader
-Sdloader
-UcGUI (Опт.)

2) linux

-Linux 2.6.35

Драйверы следующим образом:

• Драйвер хоста USB
• Драйвер устройства USB
• Драйвер VPOST (LCD)
• Драйвер сенсорного экрана
• Драйвер USART
• Драйвер кнопки
• Драйвер вспышки Nand
• Привод I2C
• Драйвер SD/MMC карты
• Драйвер RTC
• Видео в
• JPEG КОДЕК

-Предлагаем виртуальный пк со всеми BSP

3) документы

Спецификации
Схема (PDF)

Руководство пользователя

• MDK905-EK (включая ucos)
• 4,3 "480272 TFT LCD с сенсорным экраном
• Адаптер питания
• Usb-кабель
• Кабель RS232
• DVD ROM

• Ищу местного агента по всему миру
• Оплата pal приемлема
• Перед тем, как нажать на заказ, перейдите на веб-сайт DHL, чтобы подтвердить, относится ли ваше местоположение к удаленному району, если для удаленного обслуживания требуется еще 30 долларов США. и мы предлагаем вам связаться с нами, чтобы подтвердить стоимость доставки, прежде чем нажать на заказ, возможно, ваше местоположение имеет больше скидок
