Профессиональный фрезерный станок с ЧПУ 3 / 4 оси TB6560 Драйвер шагового двигателя 12

Профессиональный фрезерный станок с ЧПУ 3 / 4 оси TB6560 Драйвер шагового двигателя 12

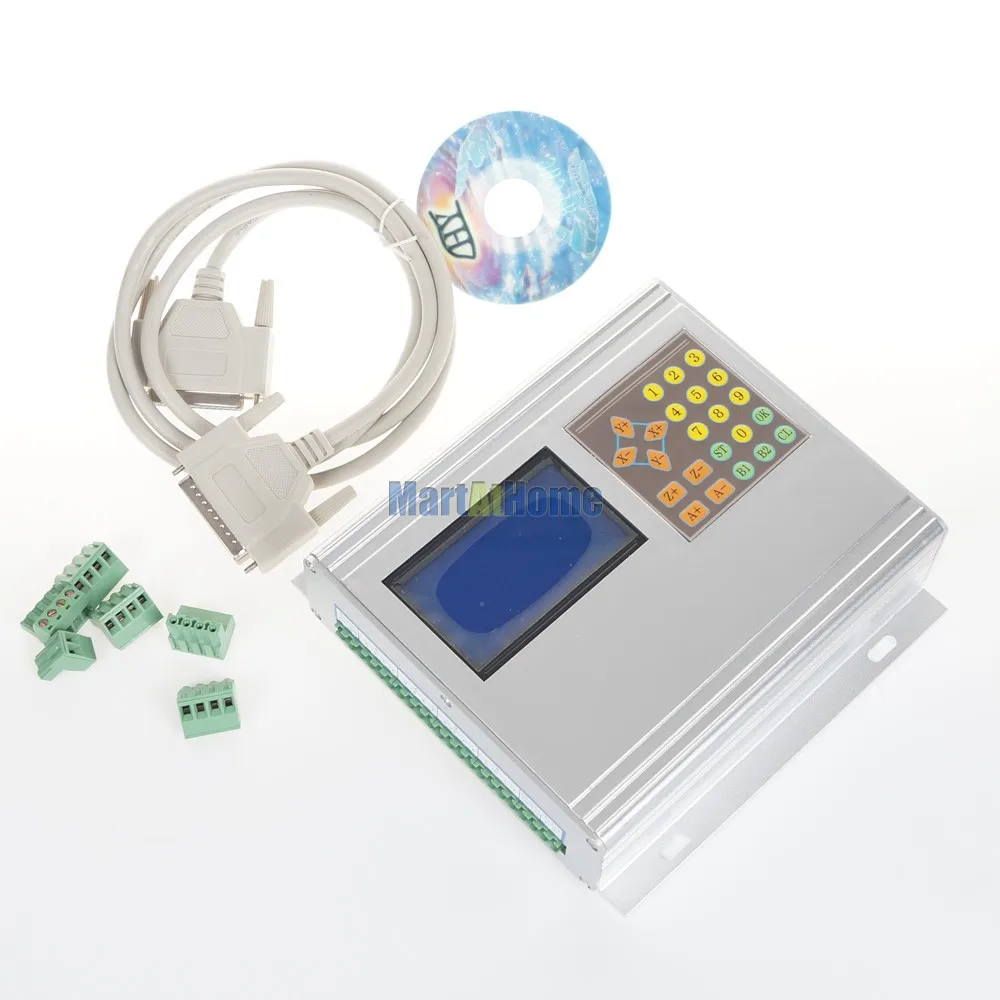

HY-TB3-HH Упаковка включает в себя:

1 x Профессиональный ЧПУ 3 оси TB6560 шаговый драйвер

1 х Встроенный пульт управления (профессиональная версия)

1 х Встроенная панель дисплея (Универсальная)

1 x параллельный кабель LPT DB25

5 x терминалы

1 x CD (руководство, Mach3)

HY-TB4-HH Упаковка включает в себя:

1 x Профессиональный ЧПУ 4 оси TB6560 шаговый драйвер

1 х Встроенный пульт управления (профессиональная версия)

1 х Встроенная панель дисплея (Универсальная)

1 x параллельный кабель LPT DB25

6 x терминалы

1 x CD (руководство, Mach3)

Область применения:

1. Для обработки различных форм.
2. Для консультации, таких как марка, архитектурная форма, значок, табличка, выставочные доски, дверная пластина, украшение мебели и т. Д...
3. Для резьбы портретов, пейзажей, рукописного ввода, запечатывания и т. Д...
4. Подходит для любого малого и среднего автоматического оборудования с контроллером ЧПУ, например, X-Y-Z, маркировочные машины, лазерные резаки, гравировальные машины и устройства для выбора места.

Описание:

1. TB6560 шаговый Драйвер имеет три версии:Стандарт,Интеллигентая (ый)ИПрофессиональный. ВИнтеллигентая (ый)ИПрофессиональныйВерсия устанавливается путем повторного проектирования печатной платы, встраивания интеллектуального чипа памяти (профессиональная версия) и обновления внешних ручных инструментов управления (панель управления и панель дисплея).
2. Сравните с Умной версией,ВПрофессиональная версияВ основном имеет две больше функций, чем интеллектуальная версия, одна является“Функция записи g-кода компьютера", И другой является"Ручная функция Программирование".За исключением этих двух функций, эти два типа версий не имеют других различий.

3. Во-первых, обе эти две версии обновили свои платы PCB, повторное проектирование печатной платы позволит избежать, чтобы чип TB6560 на плате был легко продувается, как и предыдущая версия со встроенным интеллектуальным чипом памяти, Профессиональная версия этого 3-го поколения 3 оси TB6560 шагового драйвера HY-TB3-KA может легко записывать g-код, работающий на программное обеспечение CNC (e.g. Mach3, EMC2, KCAM4 и т. Д.) компьютера, а затем повторите записанный g-код, чтобы сделать шаговый двигатель работать без компьютера.
4. Кроме того, усовершенствованные внешние ручные инструменты управления (панель дисплея и панель управления) на профессиональной версии могут быть использованы не только для ручного управления шаговым двигателем, но иПрограммирование g-кода вручную. Все запрограммированные вручную g-код также будет записан на Встроенный интеллектуальный чип памяти, и тогда мы также можем легко запускать записанный g-код для управления шаговым двигателем. Учитывая, что функции записи g-кода компьютера достаточно для всех трех осей, работающих без компьютера, чтобы избежать повторения функции, функция ручного программирования в основном предназначена для одной оси для линейного движения, поэтому три оси не могут быть запрограммированы вручную одновременно. Эта функция широко используется на работе, которая просто нужна одна ось, такие как RBI машина, конвейер и т. Д.
5. В последнее время оба типа версий имеют полностью закрытыеОптической изоляциейИБиполярный измельчитель постоянного токаЧтобы обеспечить работу при низком уровне шума и вибрации и избежать ползучести на низкой скорости. Это очень подходит для езды на велосипеде на 2-фазный и 4-фазный гибрид шаговые двигатели.
6. Одним словом, качества и функции нового 3-го поколения advanced 3 Axis TB6560 шагового драйвера революционизированы по сравнению с предыдущими версией. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей на CNC DIY.
7. Товар, который вы смотрите-это профессиональный 3 оси драйвер шагового двигателя HY-TB3-HH и профессиональный 4 оси драйвер шагового двигателя HY-TB4-HH. Если вам нужны другие версии, пожалуйста, свяжитесь с нами.

Особенности:

1. Высокая производительность, экономичность.
2. АвтоматическийПростое перегрузок по току сокращения.
3. Для ручного управления шаговым двигателем оба стандартных и профессиональных водителя были оснащены панелью дисплея и панелью управления.
4. Автоматически определяет как компьютер, так и панель управления, функции компьютера и панели управления можно переключать разумно друг для друга без каких-либо помех.

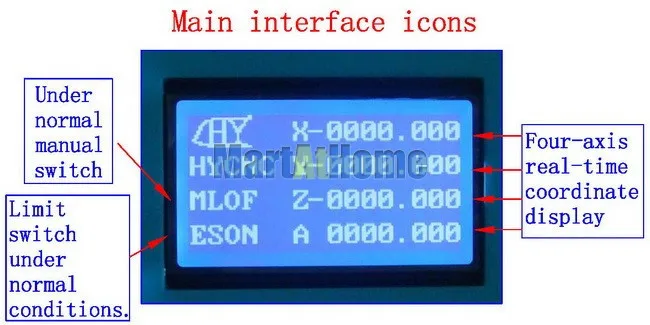

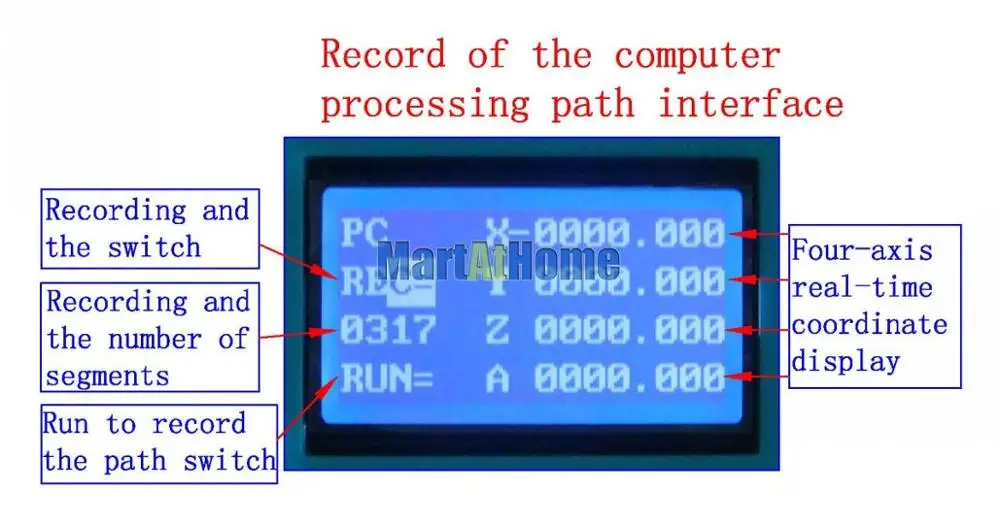

5. Панель дисплея может в режиме реального времени отслеживать бегущий путь g-кода на компьютере или ввода с помощью панели управления, а затем полностью и одновременно отображать изменение каждого оси '(X, Y, Z axis и т. Д.) значения на экране.
6. Как стандартная версия, так и профессиональная версия совместимы сMach2, Mach3 (по умолчанию), Linux CNC (EMC2), KCAM4Программное обеспечение CNC и т. Д.Кроме того, профессиональная версия также может автоматически отслеживать путь бега G-Code от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; Легко повторно запускать g-код для управления шаговыми двигателями без компьютера.

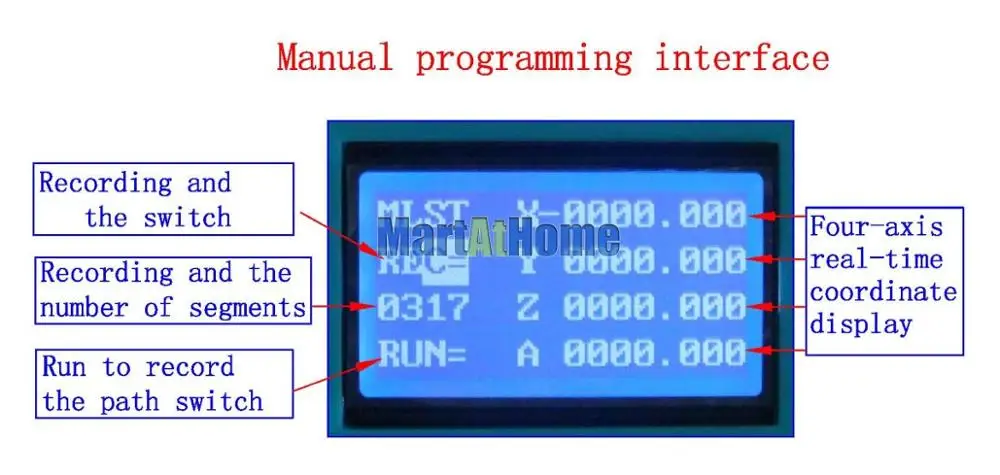

7. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполнить эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используется на RBI машины, конвейера и так далее.

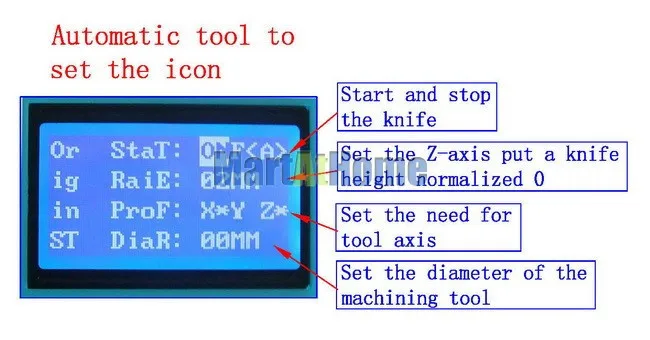

8. Автоматическая обработка настроек инструментаНа оси X, Y, Z через панель управления, без поддержки компьютера.
9. Совместим со всеми моторами0.5A-3.5A(Пиковый) Номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате водителя.
10. 1, 2, 8, 16 регулируемое микроступенчатое управление, двигатели работают более точно и плавно.
11. Защита от перегрузки, перегрузки по току, перенапряжения, перегрева во избежание повреждения компьютера и устройств.
12. Полностью закрытая Оптическая изоляция и биполярный измельчитель постоянного тока для обеспечения работы моторов при низком уровне шума и вибрации, а также для предотвращения ползучести моторов на низкой скорости.
13. С одним выходным портом ШИМ-сигнала 0-10 В для регулировки скорости и одним портом управления реле.
14. 5 типов управления входом в ручном интерфейсе управления, чтобы установитьЛимит, Estop, настройка середины точки, настройка резака/Настройка инструментаИ т. д...
15. Охлаждающий алюминий и высокая интенсивность ПВХ коробка дизайнДля охлаждения и защиты платы водителя от повреждения от грязи, пыли или других жидкостей.

Электрические свойства (температура окружающей среды Tj = 25 ℃):

Сегменты устанавливают таблицу:

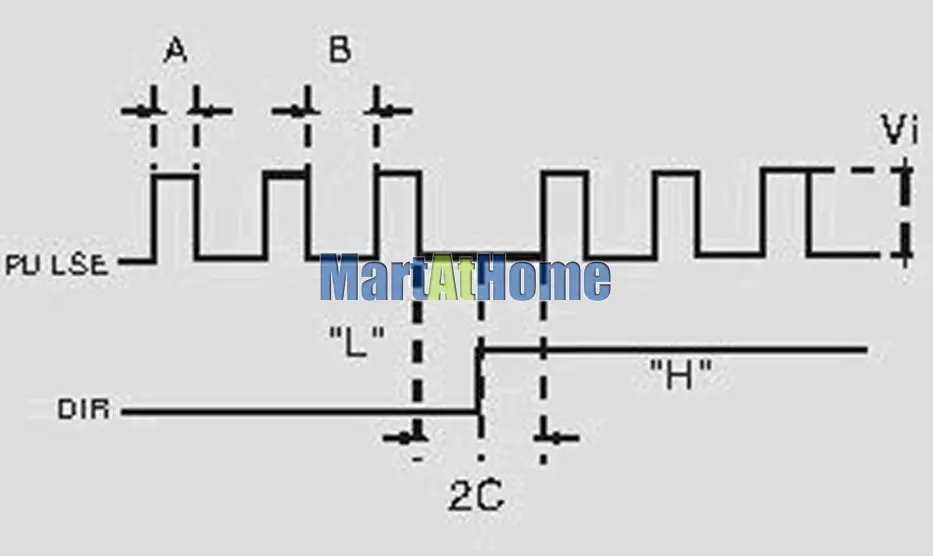

Форма сигнала и время:

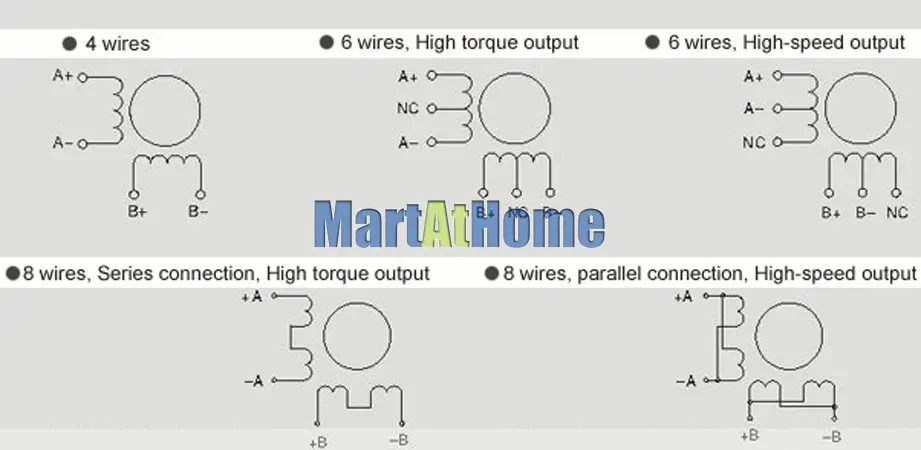

Функции интерфейса выходной мощности:

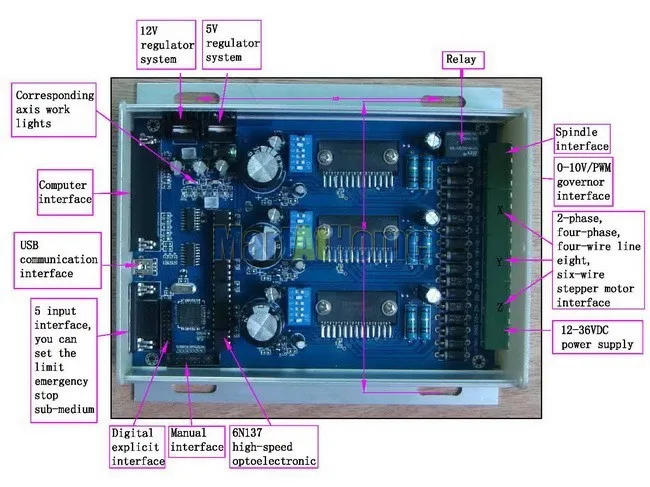

Инструкции и характеристики печатной платы:

HY-TB3-HH

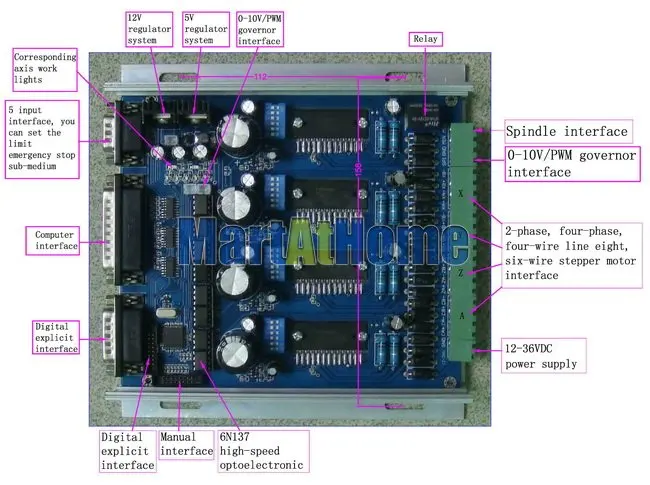

HY-TB4-HH

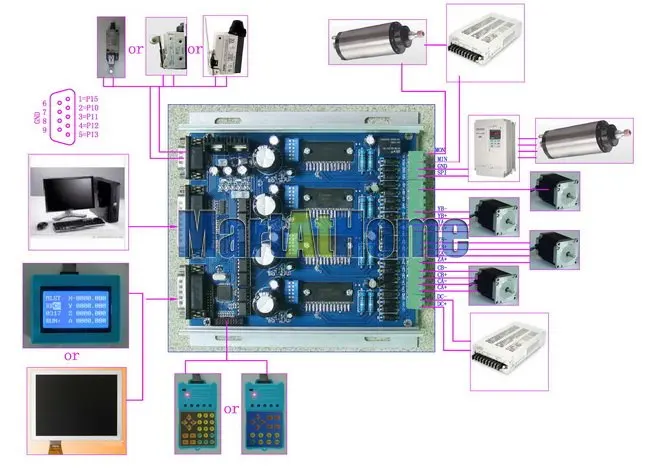

Схема подключения для справки:

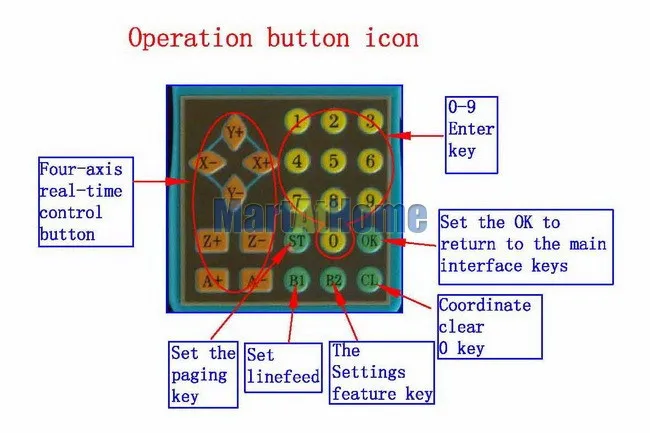

Инструкция по эксплуатации:
