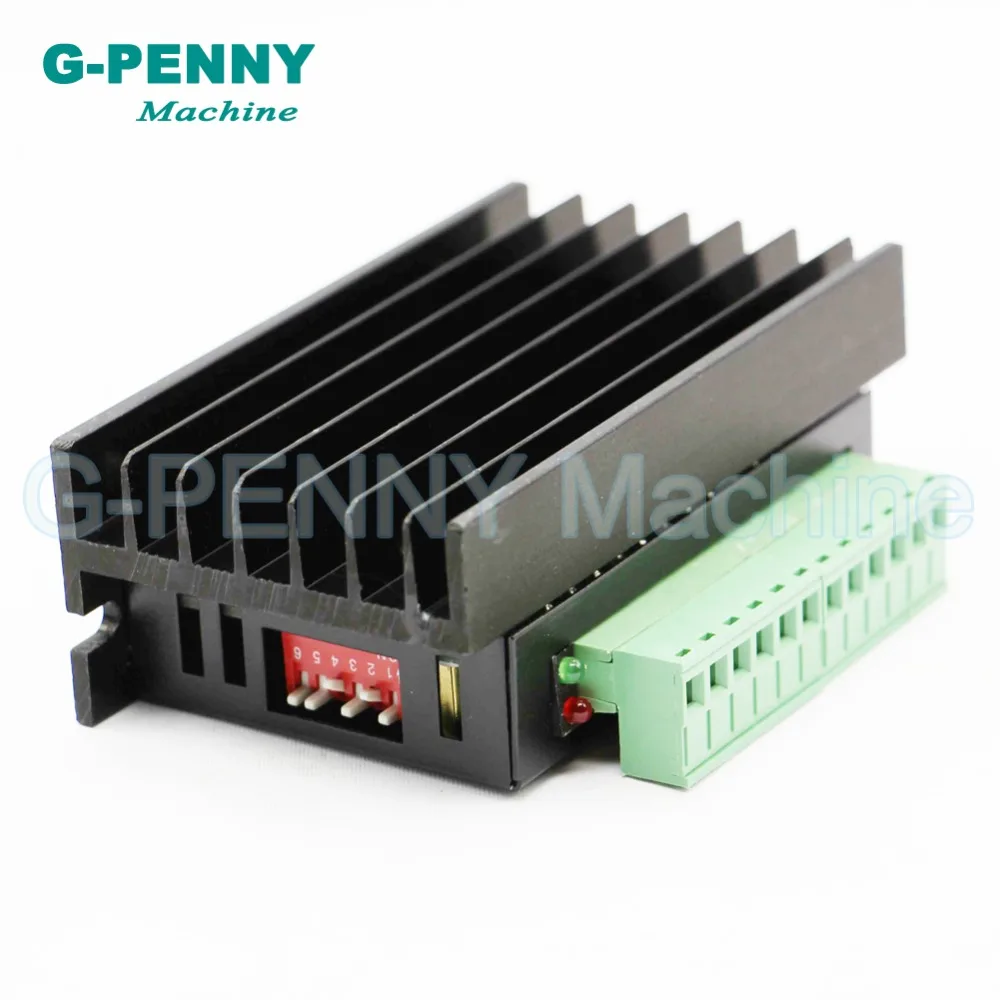

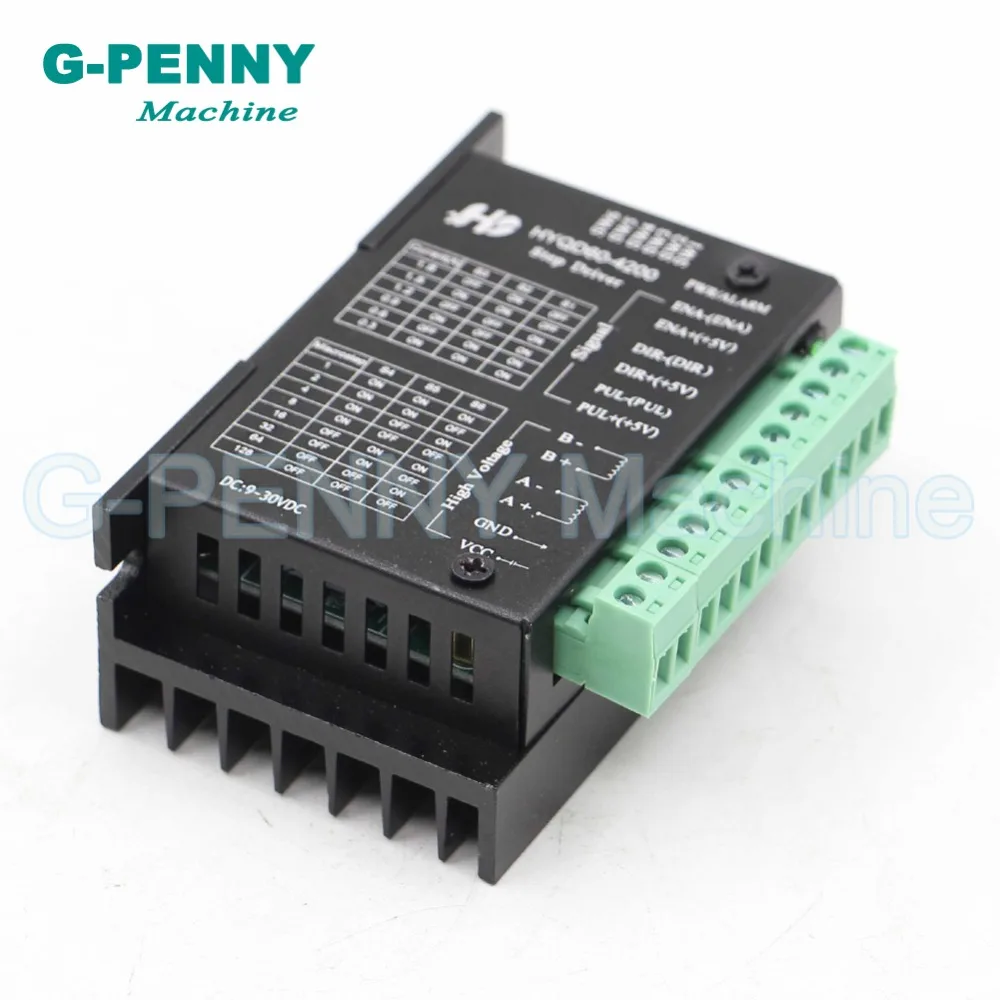

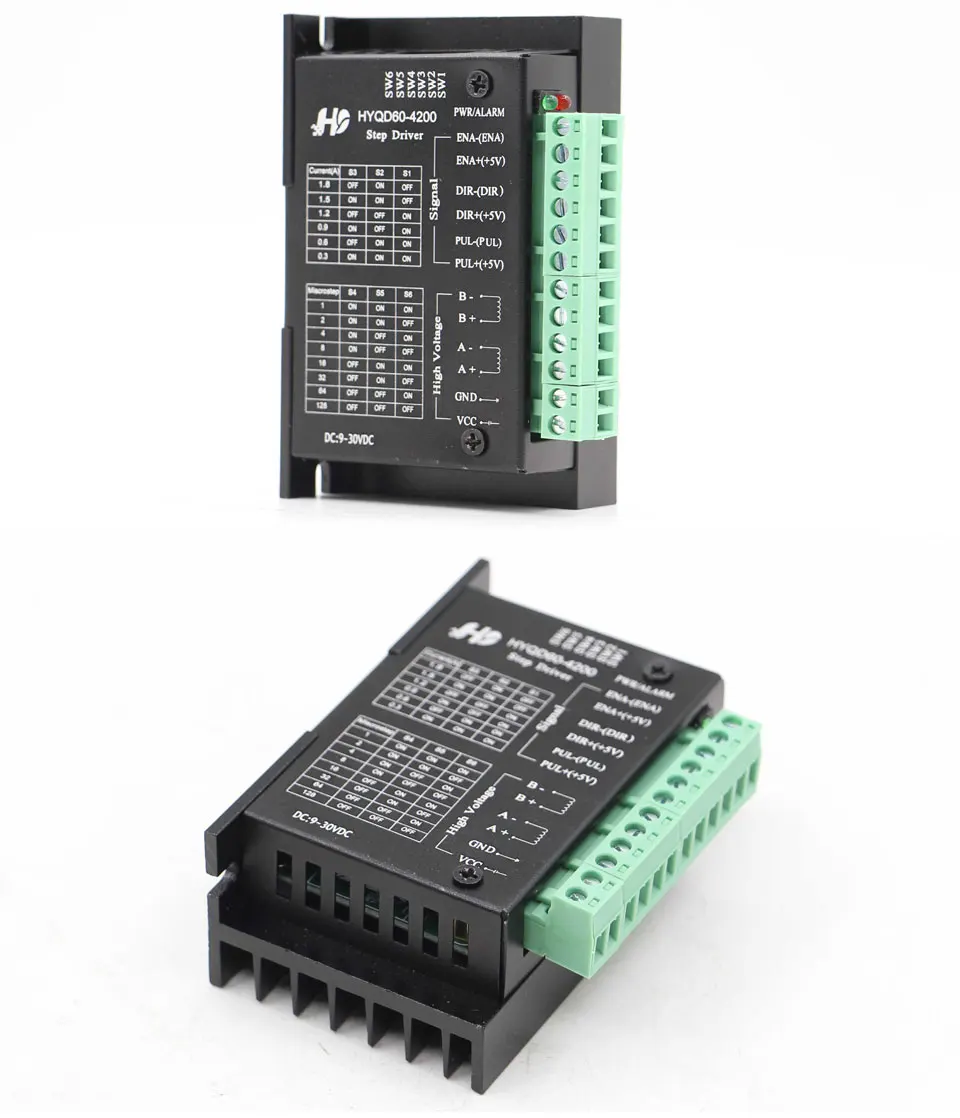

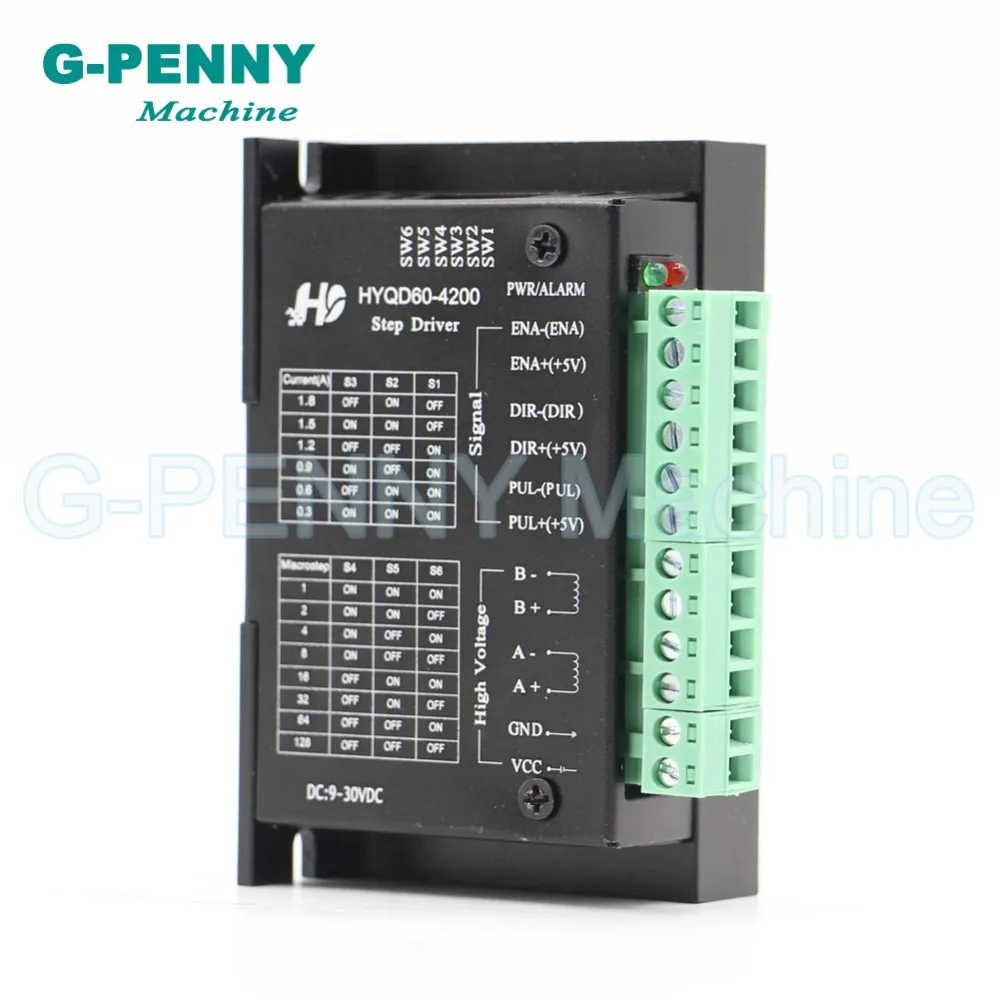

Драйвер шагового двигателя NEMA17 с ЧПУ H4200 контроллер драйвера 9 30 В постоянного

Драйвер шагового двигателя NEMA17 с ЧПУ H4200 контроллер драйвера 9 30 В постоянного

1 шт. x Драйвер шагового двигателя H4200

• H4200 является профессиональным двухфазный Драйвер шагового двигателя, контроль заднего хода может быть достигнута. Выбрать по S4 S5 S6 3-bit DIP-переключатель 8 файлов управления (1,2,4,8,16,32, 64128), выберите 6-ступенчатая контроль тока при помощи S1 S2 S3 3-bit DIP-переключатель (0.3A , 0.6A, 0.9A, 1.2A, 1.5A, 1.8A). 42,39,35,28,20 типов, подходит для вождения двухфазного, четырехфазного гибридного шагового двигателя. Управляйте с низким уровнем шума, низкой вибрацией, плавными характеристиками работы.

• Оригинальные новые Sanyo драйвер чип

• Выбор тока с помощью DIP-переключателя

• Интерфейс использует высокоскоростную изоляцию оптрона

• Восемь виды Регулируемый подразделение

• Автоматический полупоток для уменьшения тепла

• Большой теплоотвод, боязнь, температура окружающей среды

• Сильная способность анти-помех высокой частоты

• Защита от обратного входного напряжения

• Защита от перегрева, перегрузки по току

• Неисправностей красная сигнальная лампа светильник

• Входное напряжение 9-32 В

• Выход ток 0,3-1.8A

• Максимальная потребеление энергии 55 Вт

• Изысканные очки 1,2,4,8,16,32, 64128

• Рабочая температура-10 ~ 45; Температура хранения-40 ~ 70

• Конденсирующая влажность не может, не может иметь капель воды

• Газ, запрещенный легковоспламеняющийся газ и проводящая пыль

• Вес 0,25 кг

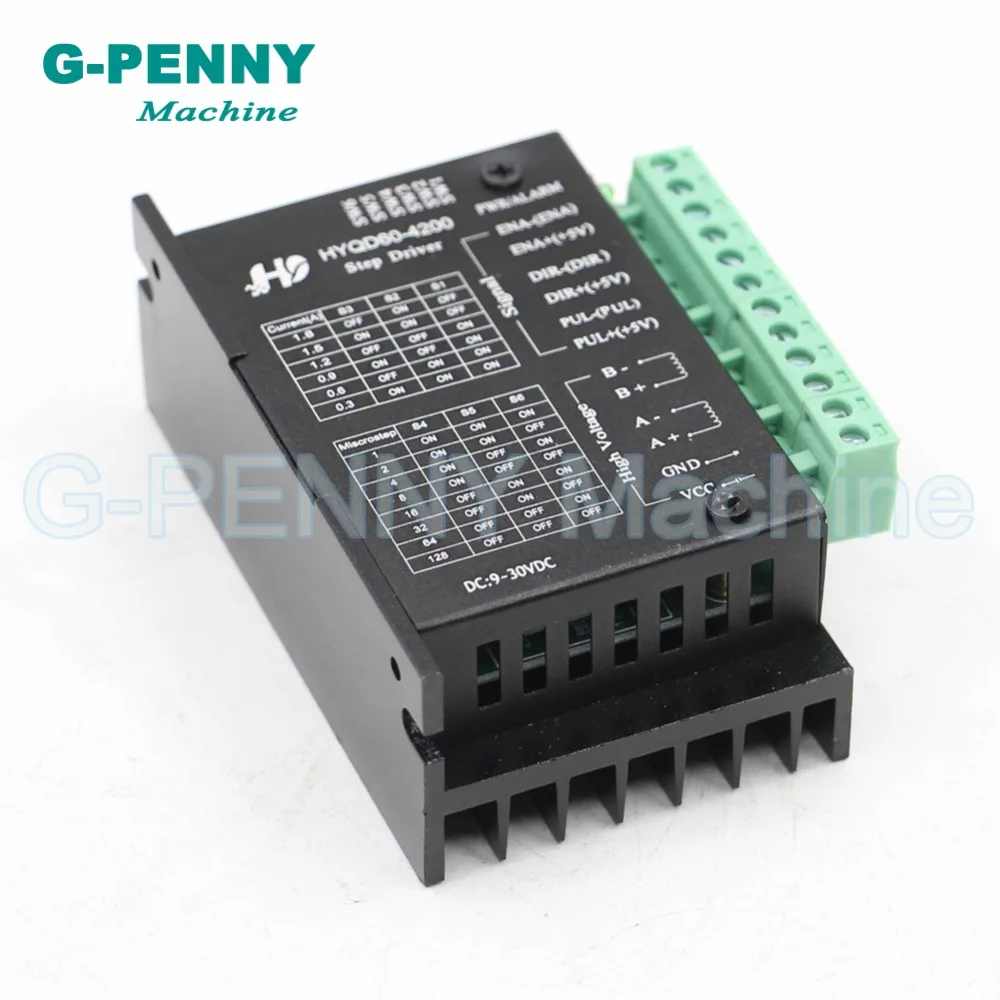

• CP +: положительный импульсный сигнал на входе.

• CP-: импульсный сигнал, вход отрицательный.

• DIR +: Положительное управление двигателя вперед и назад.

• DIR-: Отрицательное управление двигателя вперед и назад.

• EN +: Положительное управление двигателя.

• EN-: мотор, автономное управление, отрицательное.

• A +: A + фазовое подключение двигателя к намотке.

• A-: Подключите мотор, обмотки, фаза.

• B +: Подключите к заводу двигателя B + фаза.

• B-: Подключите обмотки двигателя, фаза B.

• VCC: блок питания с положительным наконечником "+"

• GND: мощный отрицательный терминал "-"

    Обратите внимание: Постоянный ток, диапазон постоянного тока: 9-32 В. Не превышает этот диапазон, в противном случае он не будет работать, даже повреждая диск .

• Есть трехполосный входной сигнал, они: 1 импульсный сигнал CP +, CP-; 2 уровня направления сигнала DIR +, DIR-, 3 автономных сигнала EN +, EN-. Есть два подключения интерфейса входного сигнала, пользователь может использовать обычное катодное соединение по мере необходимости или обычное Анодное подключение.

• Обычное Анодное подключение: соответственно, CP +, DIR +, EN + подключается к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если источник питания больше 5 В, то плюс внешний ограничительный резистор R, Для обеспечения оптической связи с приводом внутри тока диска 8-15 мА. CP-импульсный входной сигнал через направление доступа, Сигнал DIR-доступ, включить сигнал EN-доступ.

• Common cathode подключение: соответственно CP-, DIR-, EN-подключено к системе управления до конца; Импульсный вход, сигнал CP + доступ, направляющий Сигнал DIR + доступ, Включение сигнала EN +. Для ограничительного резистора тока R является таким же, как и значения ограничительного резистора тока и общий способ подключения анода.

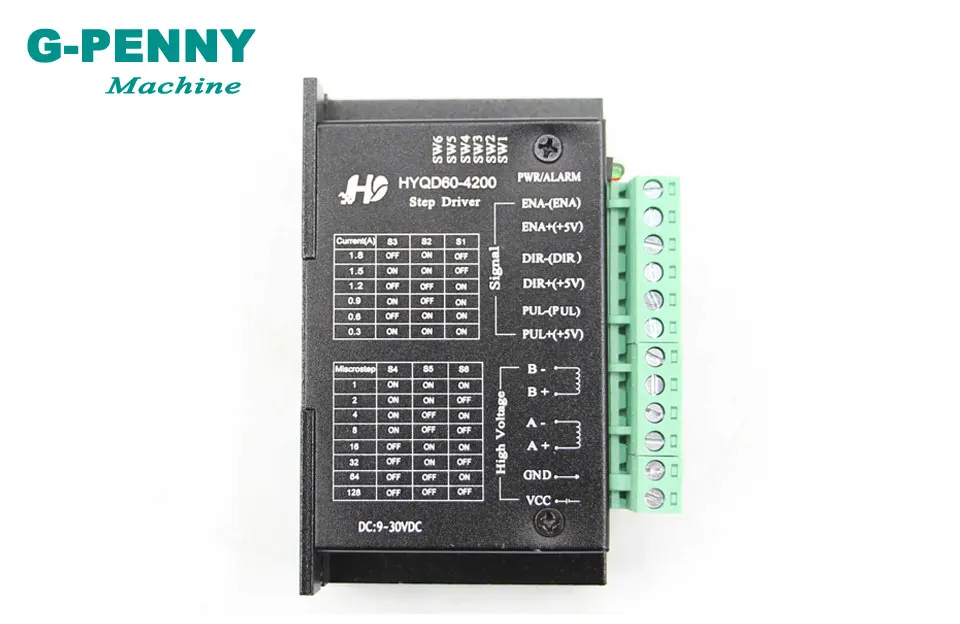

Подразделение установка

Количество сегментов управляется плата DIP переключатели для выбора настройки, пользователь может выбрать в соответствии с набором данных, разделенной на коробку диска на столе (предпочтительно установить чехол отключения питания). После поломки шагового двигателя, шаговый двигатель, Шаговый угол Высчитывается следующим образом: Шаговый угол = Двигатель, присвоенный Шаговый угол/номер сегмента. Такие как: естественный шаг угла 1,8 ° шаговый двигатель в четырех слоев под углом шага 1,8 ° / 4 = 0,45 ° драйвер платы утопленные кнопки 4,5,6, соответствующий S4, S5, s6.

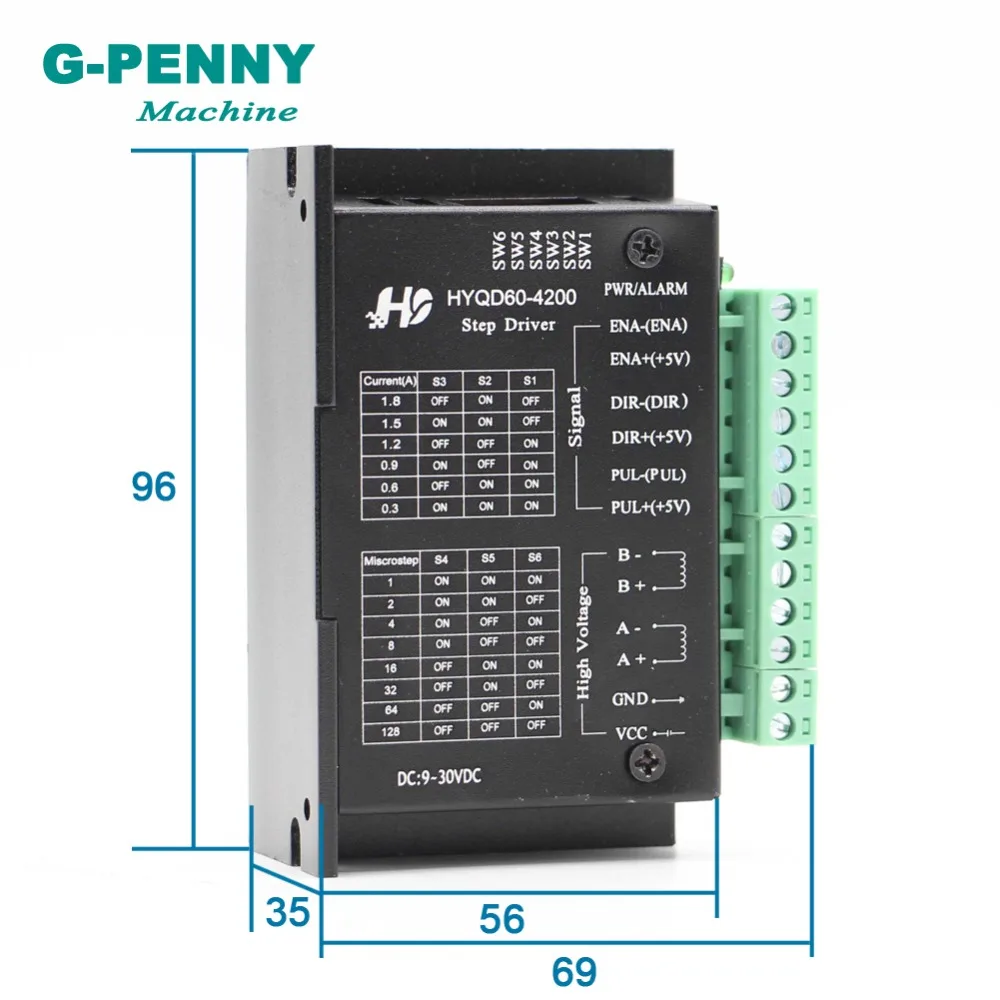

Текущие параметры размеров

Плата драйвера DIP switches 3,2,1, соответственно S3, S2, S1.
