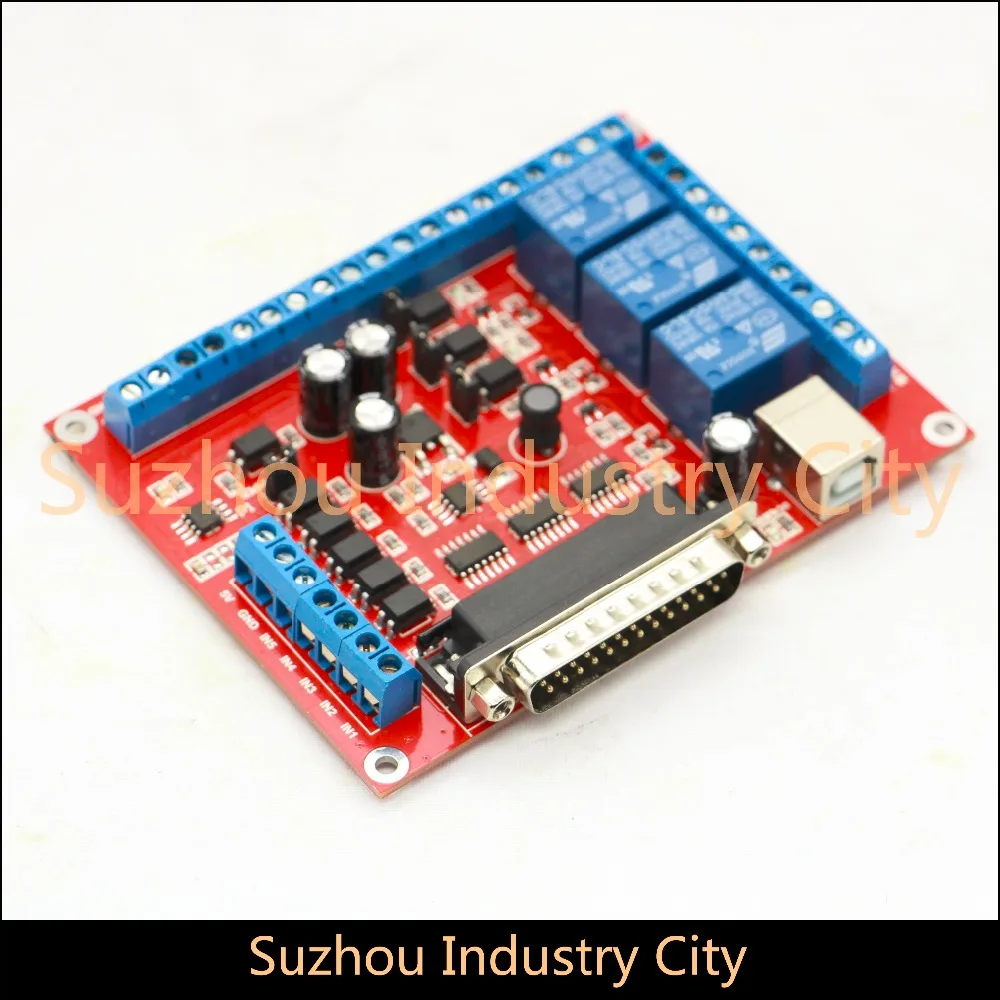

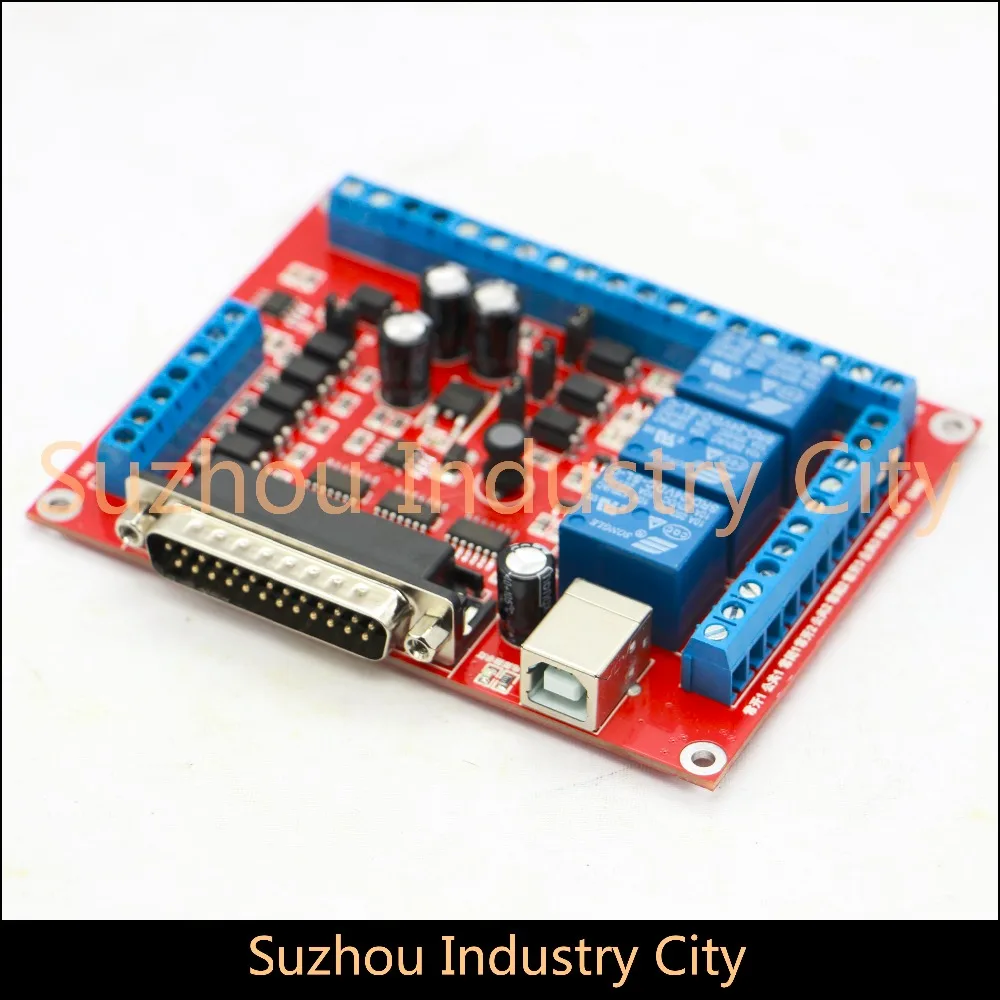

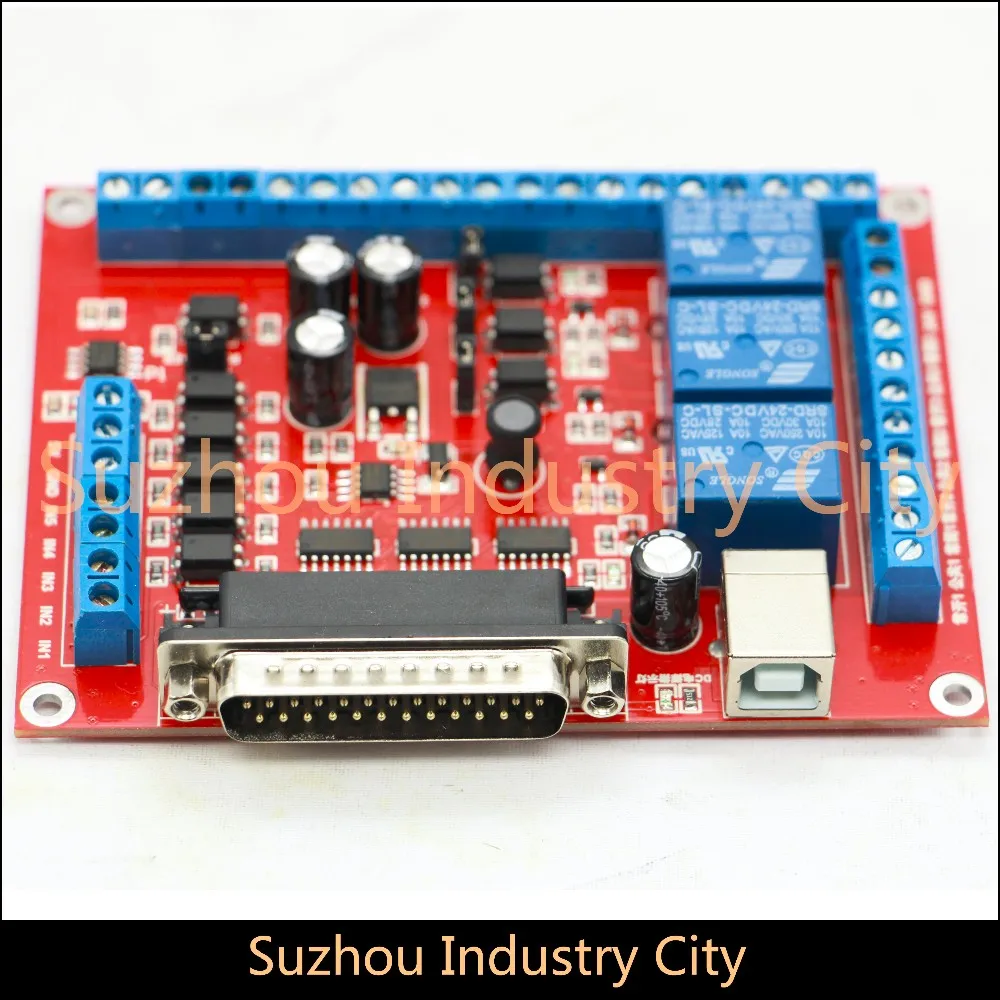

6 осевая плата чпу MACH3 адаптера интерфейса для платы управления движением

6 осевая плата чпу MACH3 адаптера интерфейса для платы управления движением

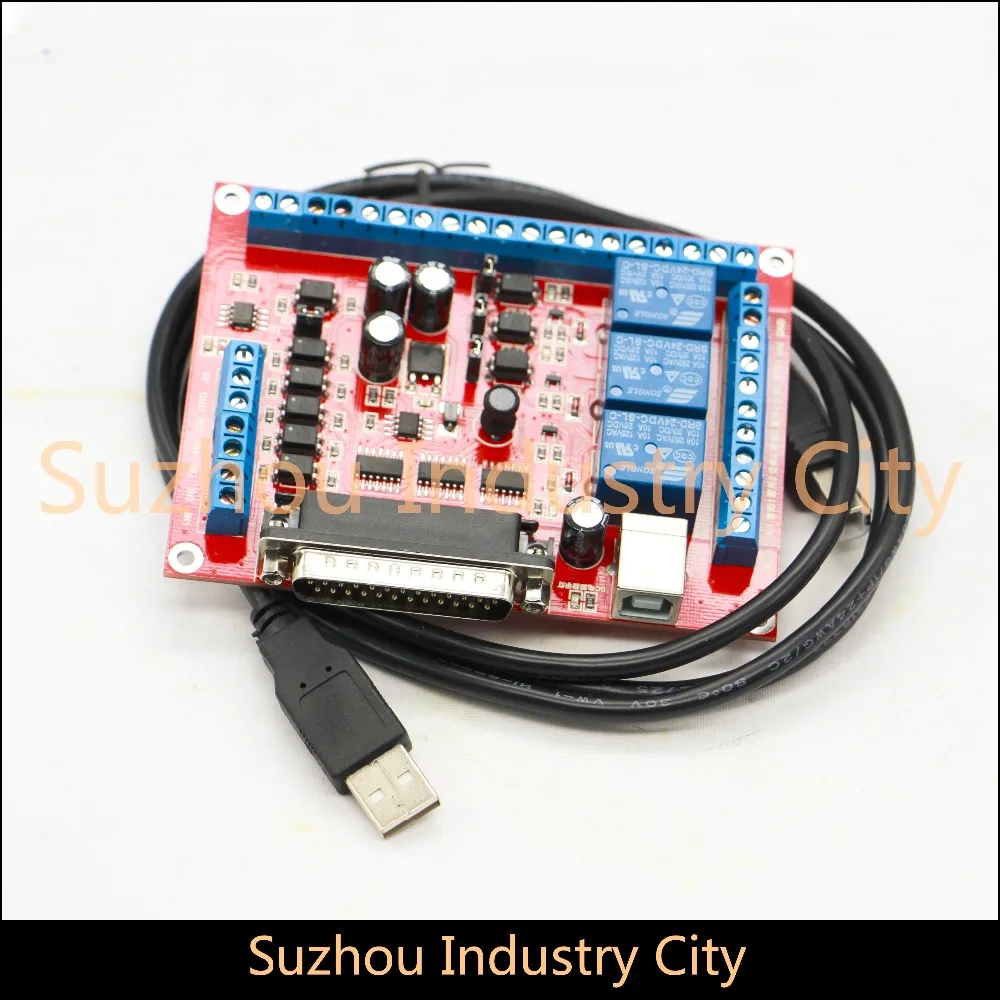

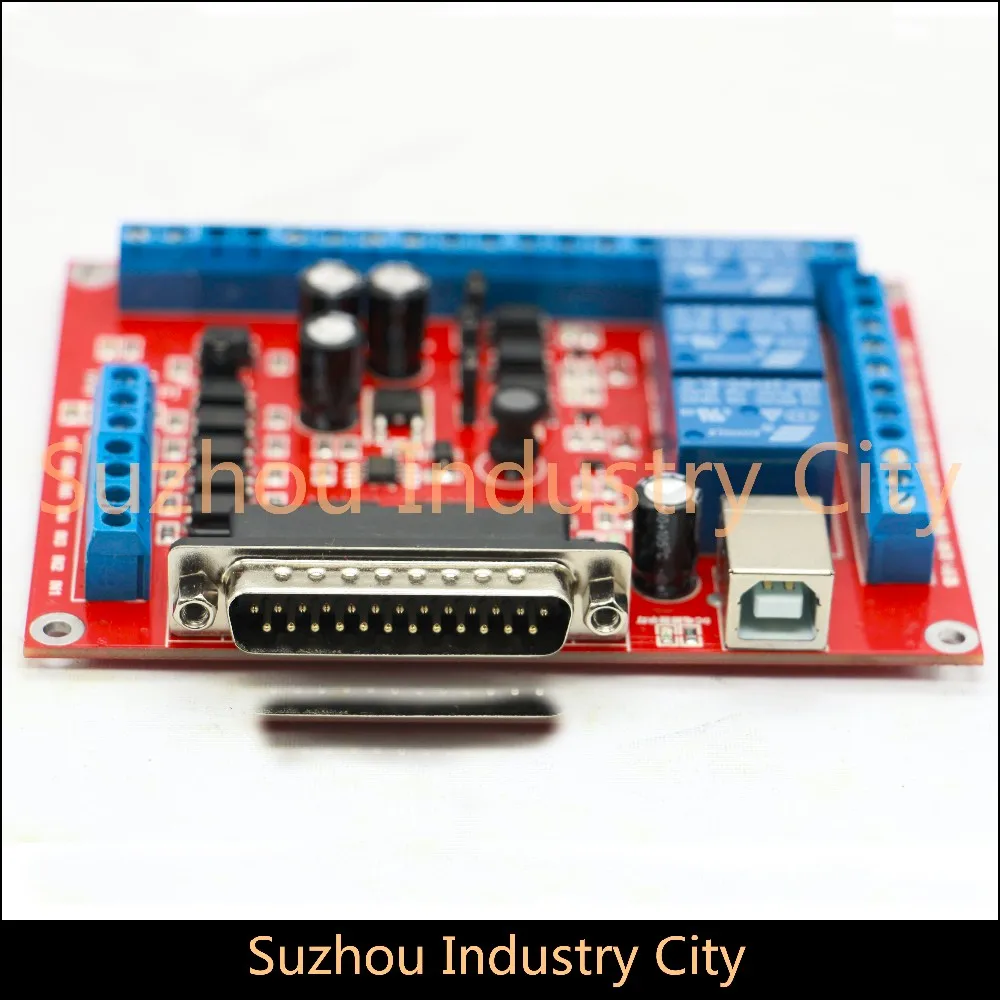

1 шт. x 6 осей USBCNC Breakout Board

1 шт. х USB кабель

1. Краткое Описание продукции:

• Плата управления с ЧПУ предназначена для программного обеспечения MACH3, используемого в компьютере с линейным печатным терминалом.

• Плата управления с ЧПУ широко используется для обработки с ЧПУ, например: гравировальный станок с ЧПУ, токарные станки с ЧПУ,Станок плазменной резки с ЧПУ, лазерный гравировальный станок с ЧПУ, фрезерный станок с ЧПУ, обрабатывающий центр с ЧПУ и так далее.

• Это может быть наиболее экономически эффективным методом с помощью платы управления CNC с программным обеспечением mach3 на компьютере.

2. Характеристики:

• 1. Выход и входной сигнал №. Весь процесс через специальный высокоскоростной чип, коррекция сигнала, усиление, удаляет ненужный сигнал помех, делает машину более стабильной.

• 2. Источник питания LPT порта компьютера и источник питания остальной части изолированного источника питания, так что между компьютером и машиной можно эффективно изолировать. Таким образом, дальнейшее обеспечение безопасности и стабильности. Чтобы компьютер и обработка данных были более безопасными

• 3, в общей сложности пять входных сигналов для связи с хост-компьютером, все через оптическую изоляцию муфты, могут быть установлены для: ограничения происхождения ножа, запуска, остановки, скорость вращения шпинделя, MPG вход и т. Д., в котором есть все пять функций.

• 4. Доступно в общей сложности 12 выходных сигналов. Он может поддерживать выход управления до 6 осей. Вы можете выбрать только одну из этих или нескольких осей для управления. Эти 12 выходов, некоторые из них являются функциональными повторными. В использовании выходной порт может использоваться только при использовании функции.

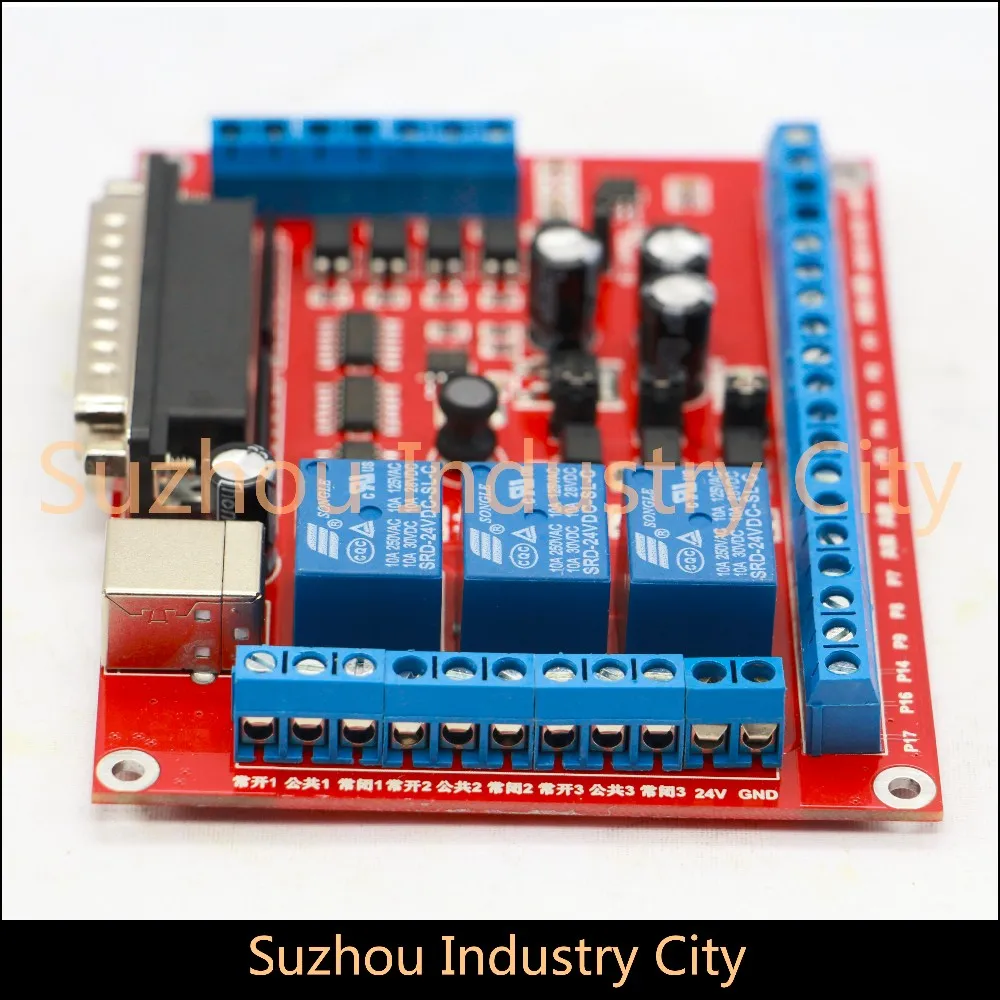

• 5, есть три возможных специальных поддерживающих программного обеспечения MACH3 программируемые реле управления. Управляя программным обеспечением MACH3, вы можете управлять любым реле, выключенным. Каждое реле имеет активированное освещение, более интуитивное использование, простота в использовании. Эти три реле могут быть использованы для контроля жидкой охлаждающей жидкости, охлаждающей жидкости, газовых жидких охладителей лебедки. Он также может использоваться для управления устройствами, такими как электромагнитный клапан выключатель питания.

• 6. Специальная высокоскоростная оптическая Соединительная изоляция для управления скоростью вращения шпинделя. Он может быть выход в пределах 2,5 кГц PWM сигналов выходной порт Параллельный порт P1. Эта интерфейсная плата имеет шим 0-10 В в цепи D/a. Он может выводить уровень 0-10 В для управления некоторыми из рынка Только Аналоговый инвертор контроля скорости, тем самым контролируя Скорость вращения шпинделя. Обратите внимание, что Выход PWM с выходом 0-10 В может выбрать только один. Не так.

• 7. Интерфейсная плата может быть соединена с общим катодом или общим анодным выходом к шаговым дискам или серводвигателям (Серводвигатель должен поддерживать цифровой сигнал). 5 в выходной уровень.

• 8, Широкий входной источник питания напряжения: 9-35VDC источник питания

3. Описание функции:

1: ПК параллельный порт и USB интерфейс питания

2: внешний входной интерфейс датчика

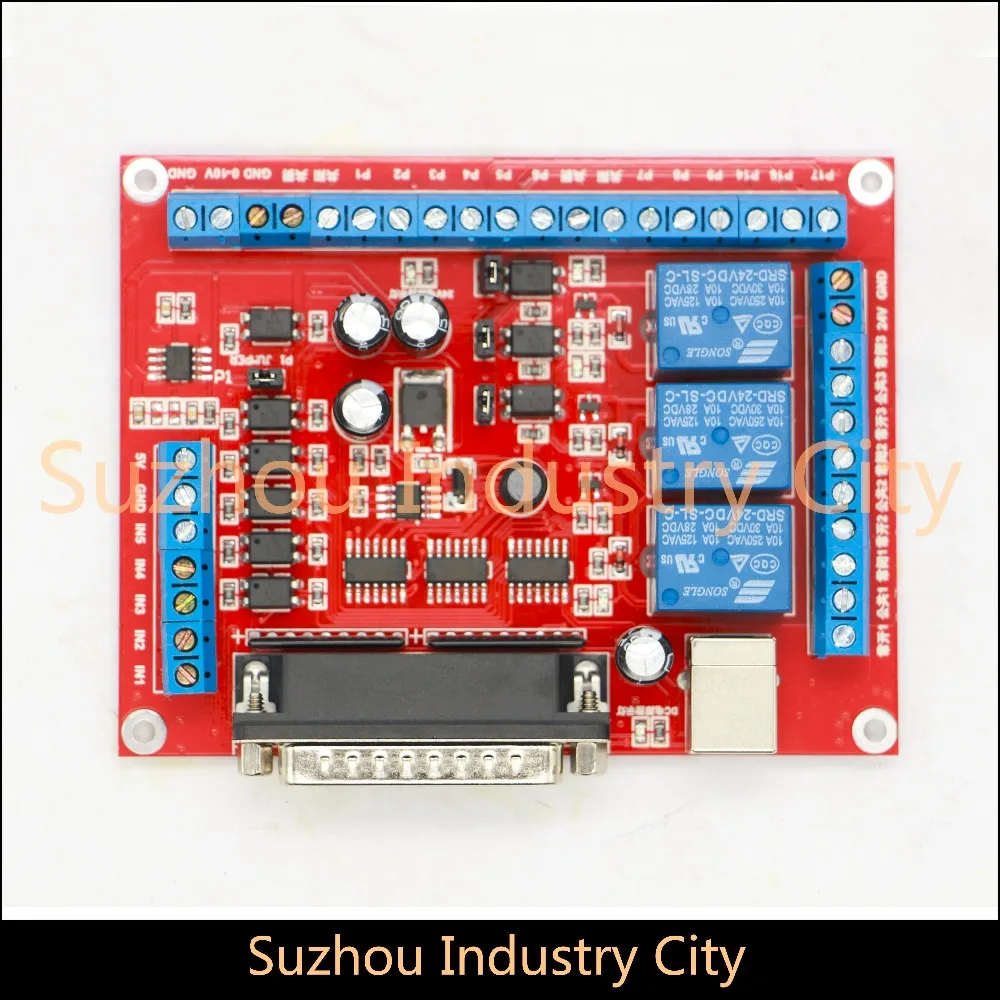

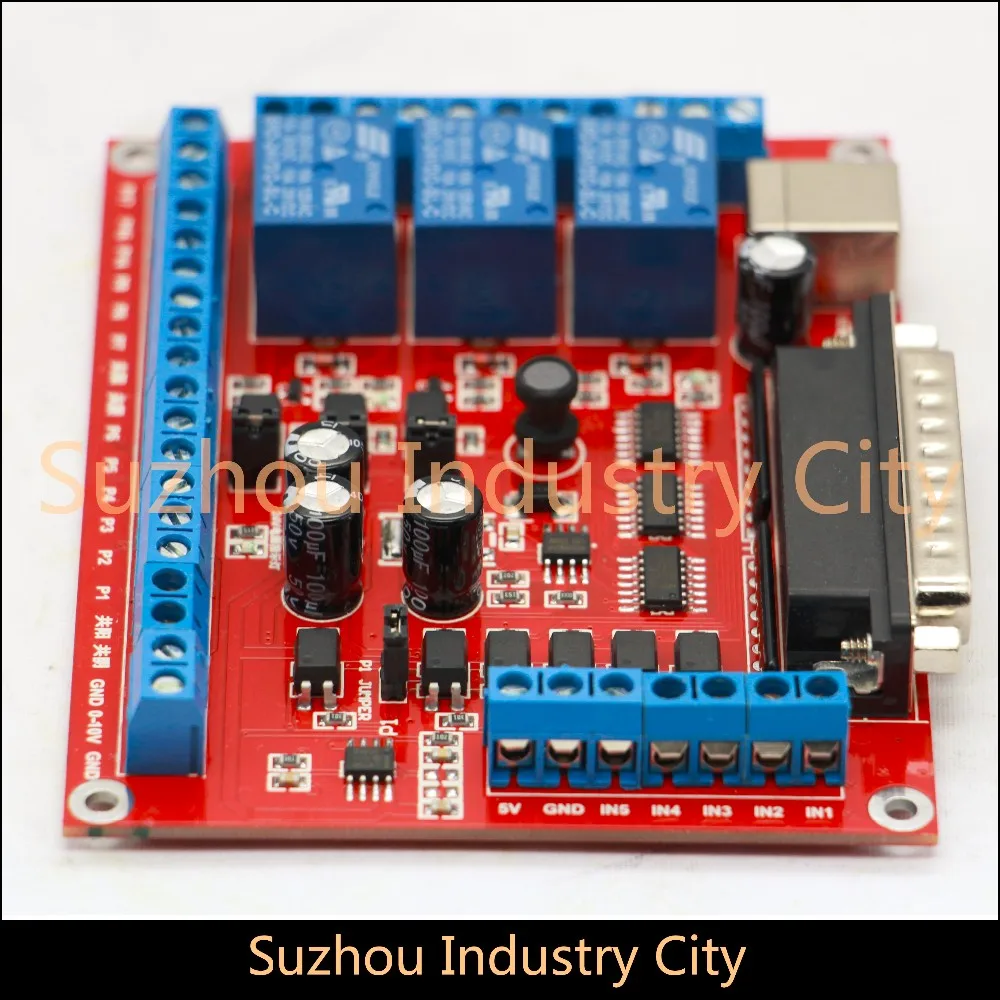

Порты и разъёмы «Гадкий:

• P10 -- 1 E-stop

• P11 -- IN2 альтернативный

• P12 -- IN3 альтернативный

• P13 -- IN4 3 оси ограниченное

• P15 -- IN5 альтернативный

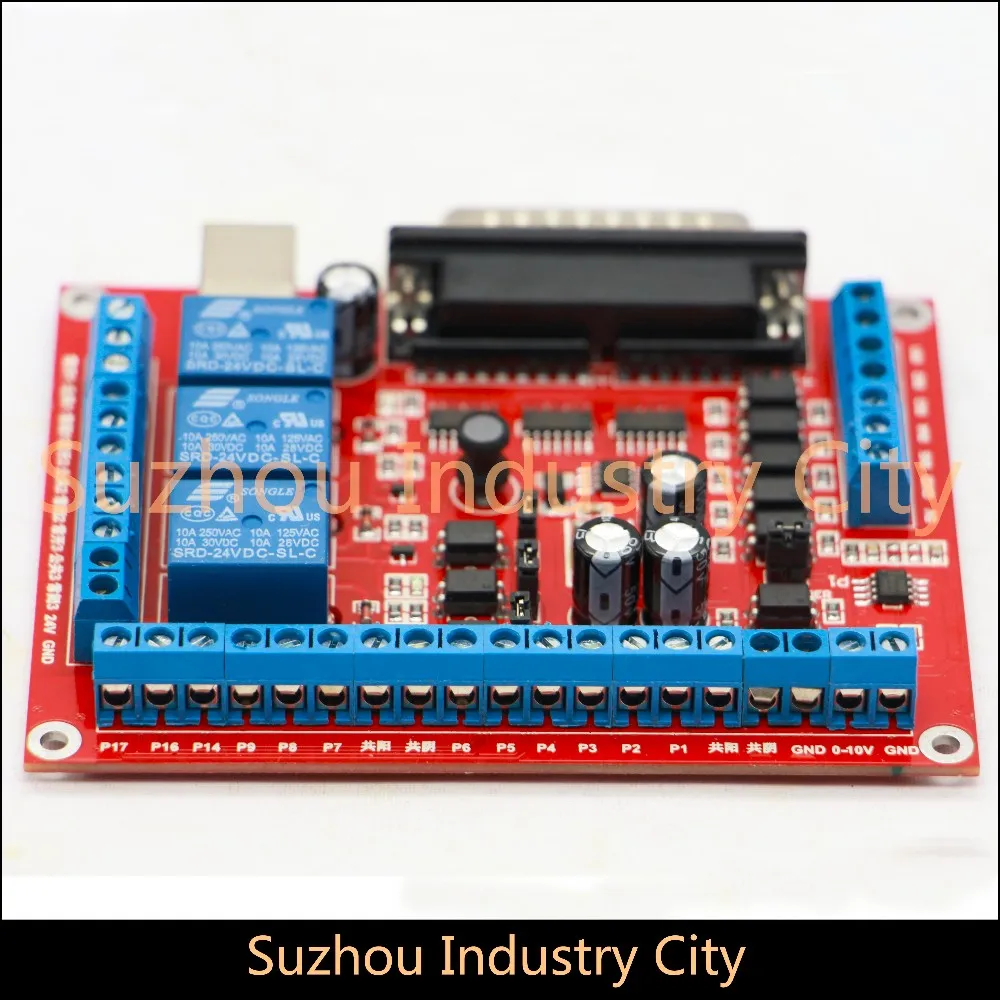

Управление двигателем выходной порт

• P2 -- X оси импульса

• P3 -- Направление оси X

• P4-импульсный сигнал оси Y

• Направление оси P5-Y

• P6-Z оси импульса

• P7 -- Направление оси Z

• P8 -- ось импульса

• P9 -- Направление оси

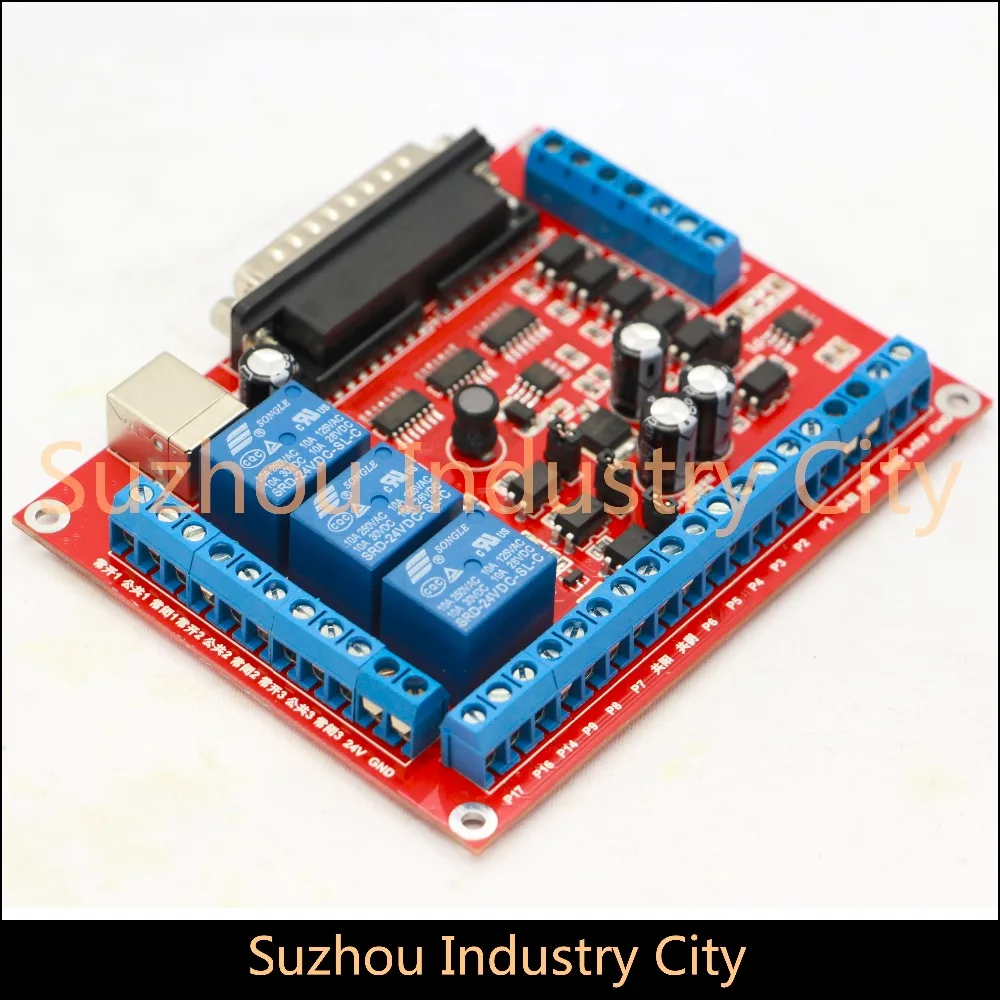

• P14-порт реле

• P16-порт реле

• P17-порт реле

4. Источник питания для секционной платы (два способа)

Один вход 9-32 В (DC, с индикатором питания Светильник)

Другой-5 В, он берется из usb-порта, что означает, что этот пункт должен быть подключен к интерфейсной плате USB кабеля, прежде чем они могут работать. Из-за защиты изоляции, эти два места с usb-напряжением питания должны быть относительно независимыми от напряжения питания, открытого для работы.
