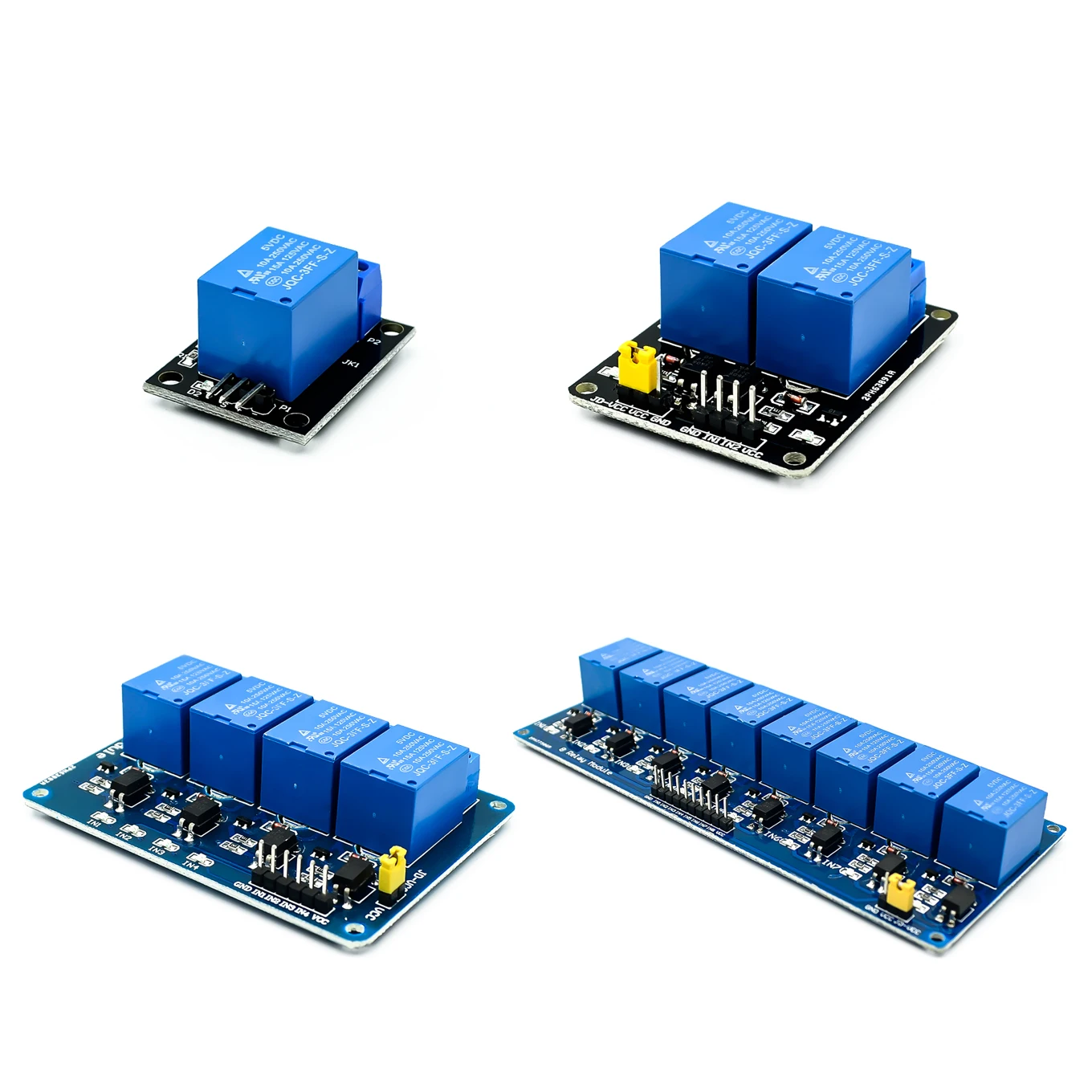

5 в 1 2 4 8 канальный релейный модуль с оптомуфтой. Реле Выход способ для arduino

5 в 1 2 4 8 канальный релейный модуль с оптомуфтой. Реле Выход способ для arduino

Описание товара:

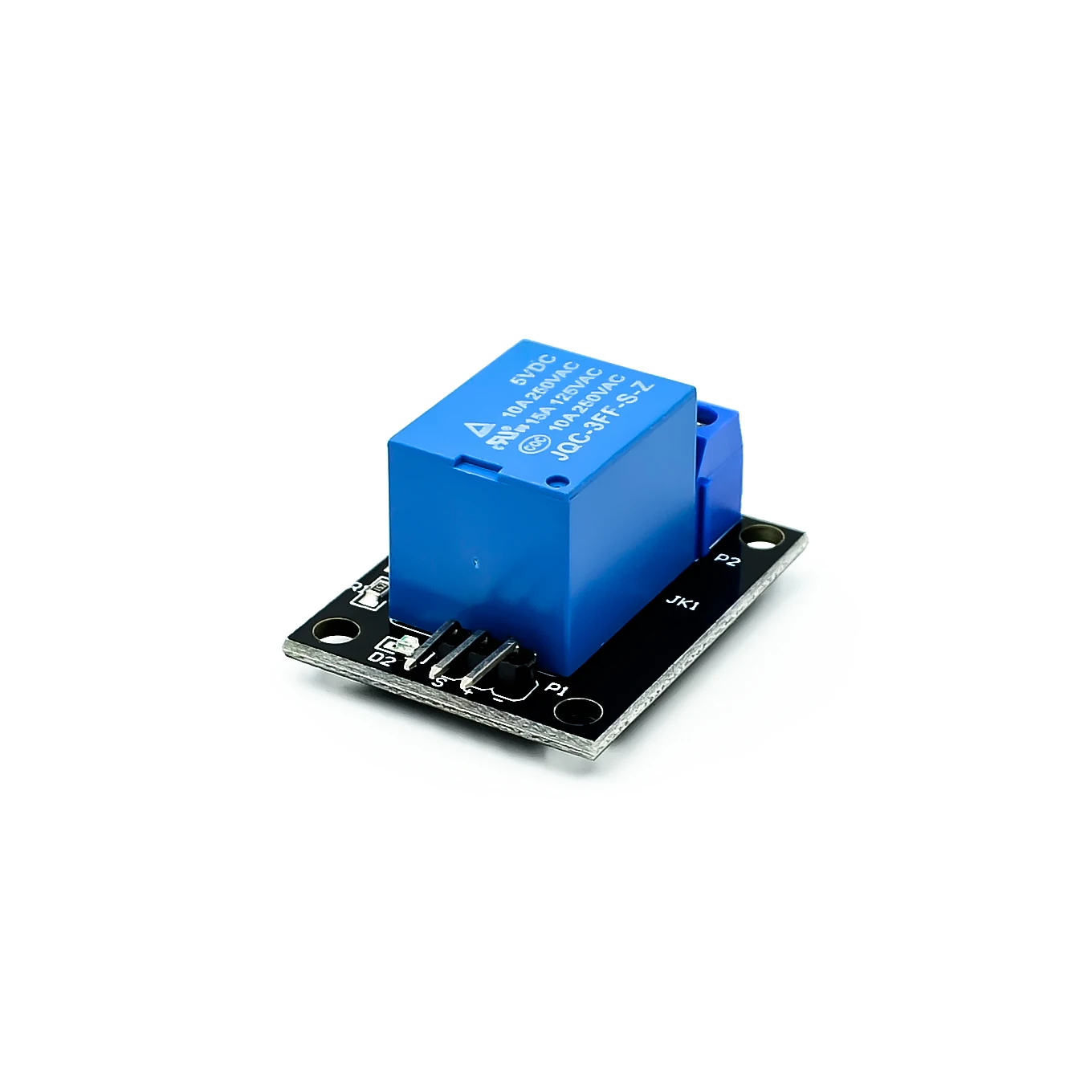

1 канальный релейный модуль

• Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
• Ток триггера: 5 мА
• Рабочее напряжение: 5 В
• Размер модуля: 50x26x18,5 мм (Д x Ш x В)
• Четыре крепежных болта отверстия, диаметр 3,1 мм
• DC +: положительный источник питания (VCC)
• DC-: отрицательный источник питания (GND)
• В: может быть реле управления высокого или низкого уровня
• НЕТ: нормально открытый релейный интерфейс
• COM: реле общего интерфейса
• NC: нормально закрытый релейный интерфейс

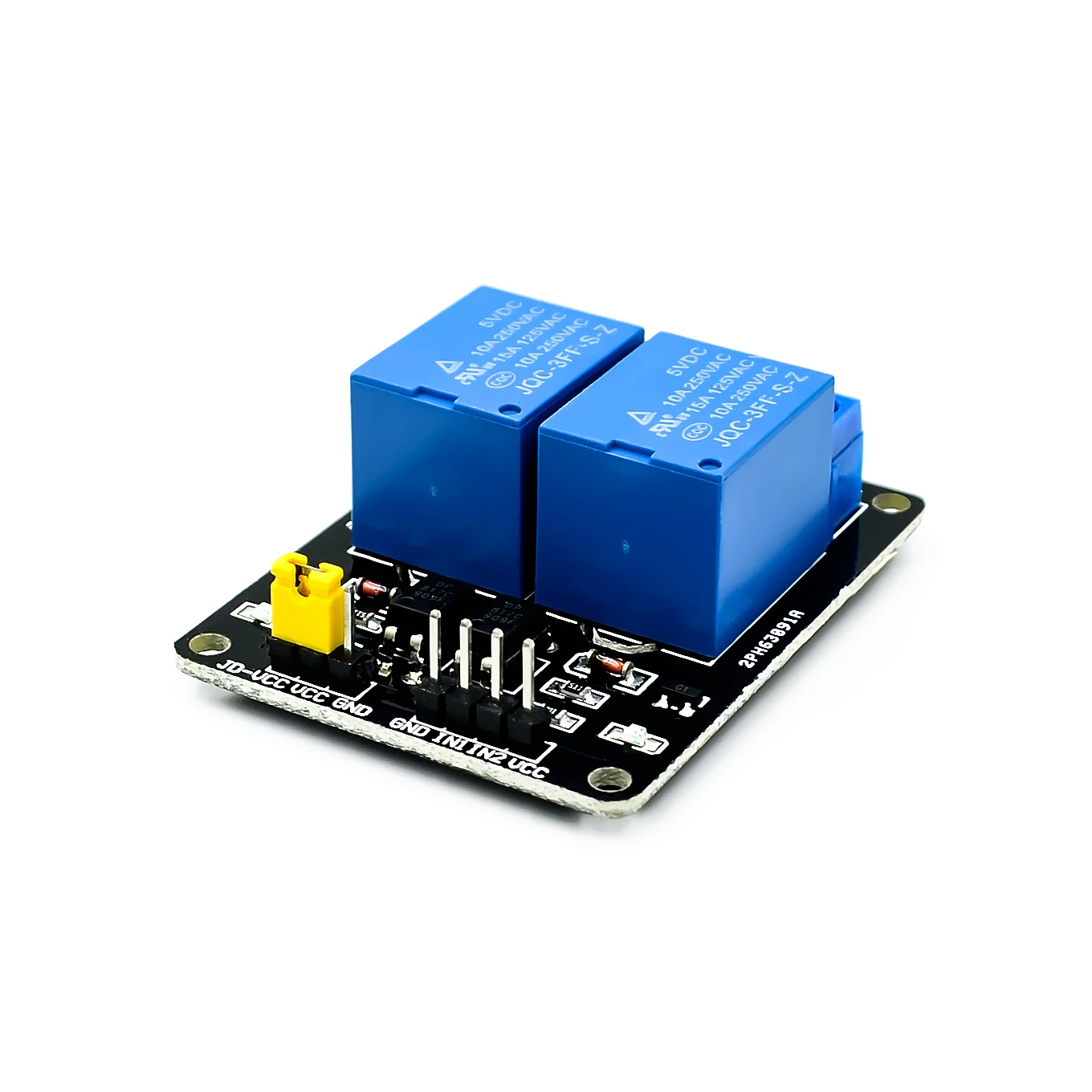

• Двухканальный релейный модуль
•  1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В) 2 Вес: 31 г 3. Цвет печатной платы: черный 4 платы четыре недели с четырьмя отверстиями для винтов, диаметр отверстия 3,1 мм, простота установки и фиксации 5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал 6 оптопары изоляции, хорошее анти-помех  7. Низкая тяга, высокий выпуск. Индикатор состояния энергии, индикатор состояния релиза выключен 8. VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы Электрические параметры:Напряжение питания: 5VDC, 12VDCТок: более 100 мАНагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока  Проводка: VCC: система положительного питания GND: отрицательная мощность системы В1-ин2: реле управления портами

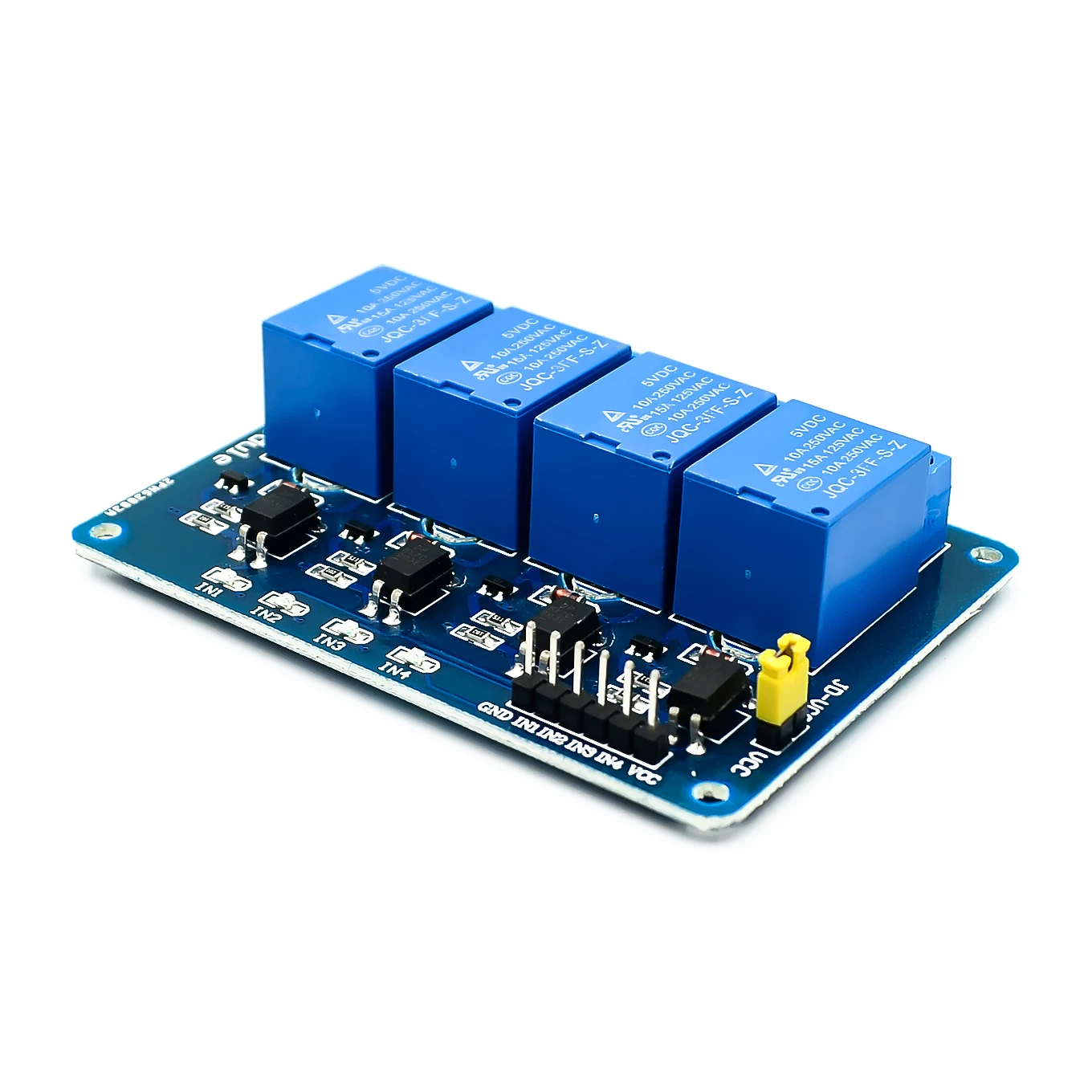

• 4-Канальный Релейный выходной модуль, релейные выходные контакты 250A 10A. Вход в 1, IN2, IN3, IN4, сигнальная линия низкая эффективность. VCC, GND вход питания, может релейный отдельный источник питания реле ввода питания JD-VCC.


  Использование:

  1, поддержка всех MCU управления.

  2. Промышленный сектор;

  3, Управление ПЛК;

  4, умный дом управления

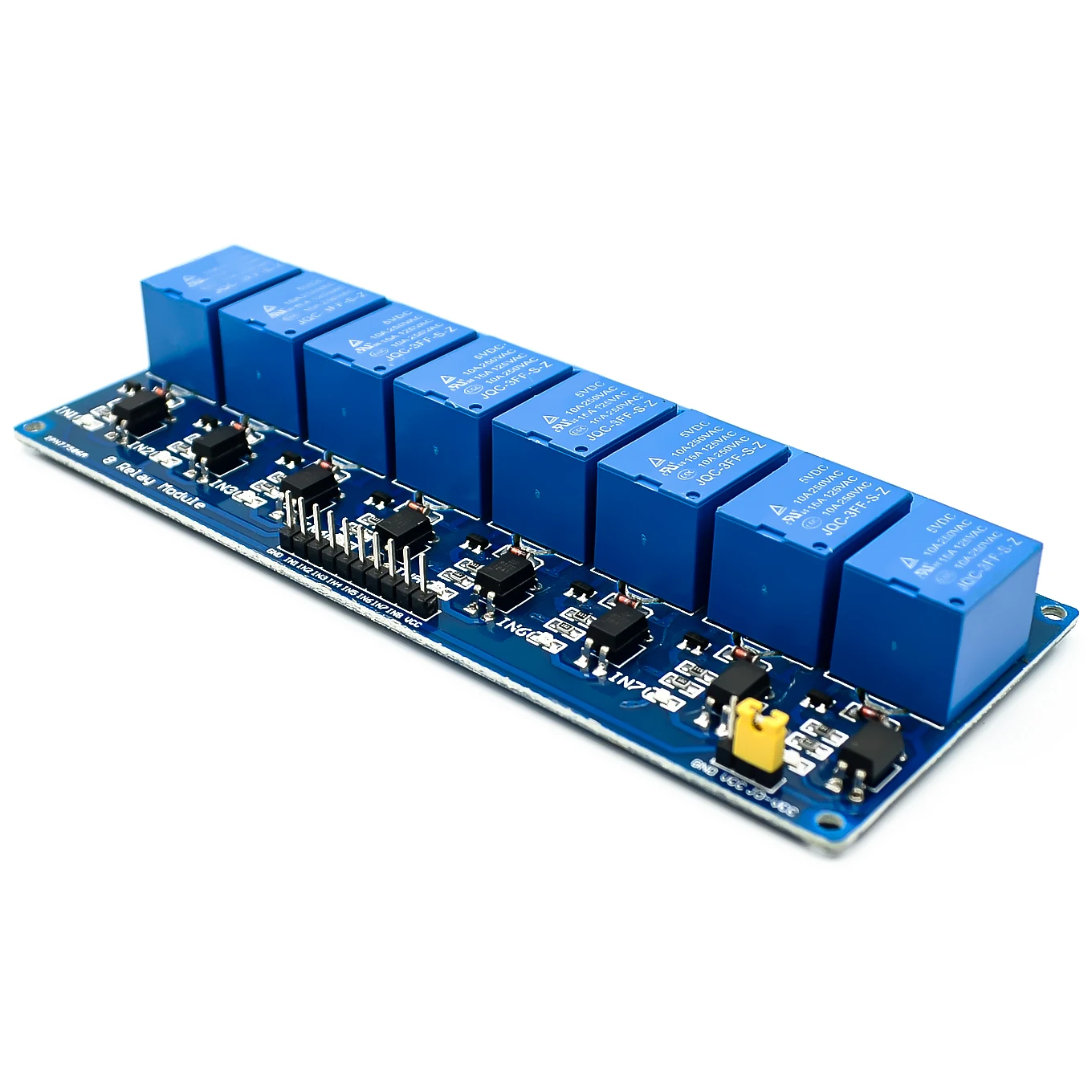

• 8-канальный релейный модуль

• Особенности

  Использование реле высокого тока, AC250V 10A DC30V 10AСвяжитесь с некоторыми независимыми проводами, безопасными и надежнымиСтандартный интерфейс, может быть расширен в различных досках разработкиС фиксированными винтовыми отверстиями для легкой установкиПодходит для различных платформ, таких как 51/AVR/ARM  Описание модуля:1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции;2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов;3. С использованием аутентичного релейного управления свободной музыкой;4, с инструкциями по реле, отсоедините, отсоедините не светит;5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен;6. Реле может управлять различными устройствами и нагрузкой;7, 8 и 8 нормально открытый нормально закрытый контакт;8, синий KF301 клеммы к линии управления более удобны.9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм11, завершены 100% функциональным испытанием и испытанием стабильностиДва интерфейса модуля:1, VCC: 5 в источник питания, подключенный к положительному2, GND: 5 в источник питания, подключенный к отрицательному3. IN1-IN8: триггер, активный низкийРелейные выходы: 12-линейный интерфейс, интерфейс может быть непосредственно подключен ко всем проводам, удобный для пользователя1, NO1-NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM2, COM1-COM8 реле общий интерфейс3, NC1-NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста
