Мини микро сетевой инвертор 230 Вт 22-50VDC широкий вход напряжения 120 В/230 В

Мини микро сетевой инвертор 230 Вт 22-50VDC широкий вход напряжения 120 В/230 В

2014 Новый мини 230W микро сетка галстук микро инвертор, 22-50VDC Широкий Входное напряжение 120V/ 230VAC Чистая синусоида MPPT инвертор

Основные функции

Мощность Линия передачи данных (это дополнительная функция)

Используя электрическую мощность в качестве носителя переменного тока, может модулировать высокочастотную и несущую частоту (60 кГц) В сети переменного тока и может достичь связи/рассылки между инверторами или между инвертором и компьютером. И он может передавать данные о мощности. Также Отслеживайте все функции инвертора.
1.Частота несущей передачи: 60 кГц (настраиваемая частота);

2.Способ интерфейса: последовательный интерфейс уровня TTL;

3.Ставка перевозчика: 300BPS;

4.Серийная скорость: 9600PS (можно настроить в соответствии с запросом клиента);

5.Режим модуляции: FSK + DSSS;

6.Расстояние рассылки: 400 м;

6-градE ПОWER Поиск

В пасмурную погоду выходной ток PV панели чрезвычайно мал, тогда инвертор автоматически откроет 6-сортную функцию поиска мощности и сохранит эффективность и устойчивость во время низкой мощности.

Широкое напряжение inpУT(22-50 В постоянного тока)

1.Входное напряжение постоянного тока: 22 ~ 50 В постоянного тока;

2.Преобразование переменного напряжения второго уровня.

Высокая-fREQУENcY Двусторонняя и односторонняя Функция сетки

1.Высокая частота прямой модуляции, AC полуволны синтеза;

2.Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить передачу переменного тока.

КINDS ОFFREQУENcY OutpuTFУсечение

1.Он может применяться к частоте 50 Гц и 60 Гц переменного тока;

2.Частотный диапазон: 45 Гц ~ 64 Гц;

Непосредственно connecTED кSОLAR Панели (не нужно подключать аккумулятор)

AC 0 угол с высокой точностью авто-обнаружения

Высокоточный анализ фазового угла переменного тока. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

1.Фазовый сдвиг переменного тока: < 1%;

2.Защита от превышения нуля: 0,2 В переменного тока;

3.Переключение переменного тока: 50 Гц/60 Гц.

СинхронизацияОУS HIGH-FREQУENcY Модуляция

1.Синтез модуляции: полуволна и синтез модуляции полного моста (100 Гц/120 Гц);

2.Синтетический способ: MOSFET full-bridge;

3.Высокая частота: 50 кГц.

Выход чистой синусоидальной волны

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

1.Форма выходного сигнала: принимает дополнительный PWM для push-pull чистая Синусоидальная волна;

2.Генерирование означает: Повышение-режим SPWM.

Мощность AuTOmaticallYLОCКED (APL)

Автоматически блокируется в максимальной мощности, делает выход более стабильным.

ConstT CurREnt, CОNSTT Мощность

Постоянный ток и выходная мощность, без каких-либо перегрузок, перегрузки по току.

Точно И своевременная автоматическая защита эффекта острова

Высокая-FREQУENcY HigHCОNVERSIОN Ставка

Адаптация высокочастотного преобразователя, выход более эффективный.

Максимальная пудраR ПOinT отслеживание (MPPT)

Высокоточная (MPPT) Рабочая мощность, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, сделал сброс инвертора в электросеть с самой высокой эффективностью.

Использование стека

Например: 4 Микро инвертора 920 Вт укладки может достичь 1040 Вт. Количество укладки неограничено.

Вход постоянного тока

Диапазон входного напряжения: от 22 в до 50 в, рекомендуется использовать мощность более 600 Вт и стандартное напряжение 36 В PV панелей. Предложение сделать PV параллельно.

Выход переменного тока

220 В переменного тока: 180 в-262 В, 50 Гц;

110 В переменного тока: 80-160 В, 60 Гц.

Таблица параметров спецификации

Установка микроинвертора

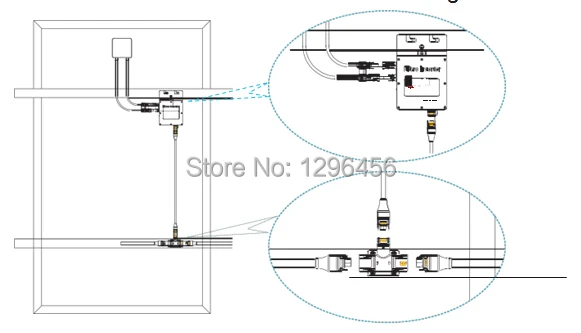

Шаг 1.Установка для закрепления инвертора на держателе PV с помощью прилагаемых винтов:

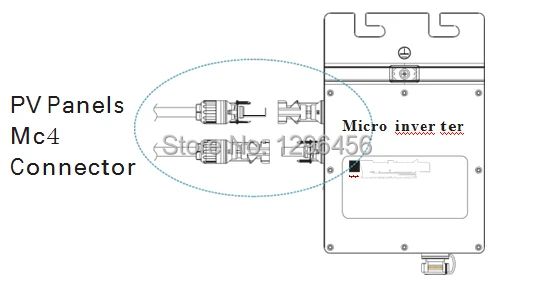

Шаг 2.Подключите два разъема постоянного тока PV к инвертору, положительный к положительному, отрицательный к отрицательному. Показать ниже:

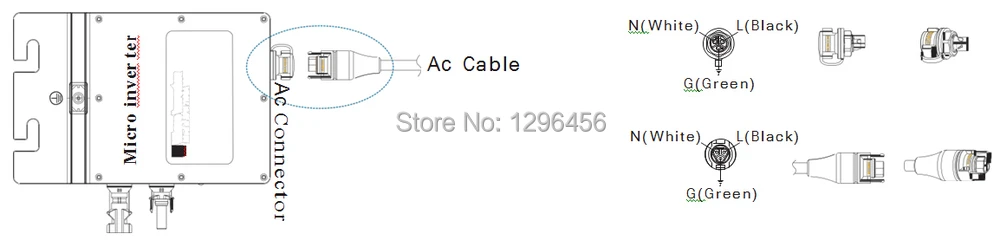

Шаг 3.Откройте водонепроницаемую крышку на стороне выхода переменного тока микроинвертора, затем подключите к сети питания переменного тока. Показать ниже:

Шаг 4.Подключите выходную линию переменного тока к основному кабелю переменного тока;

Шаг 5.Повторите шаг fir st на Третий шаг, чтобы завершить установку микро инверторов;

Шаг 6.Наконец, подключите основной кабель переменного тока к сетке утилиты для запуска возобновляемой энергии и экономии $!

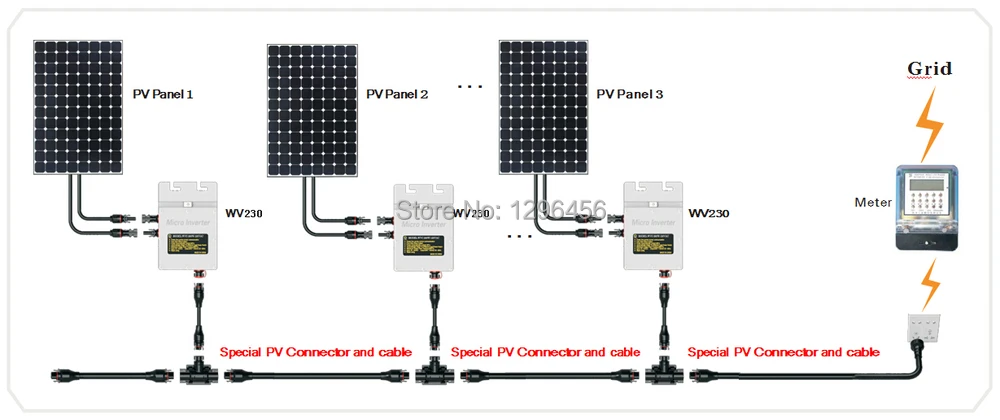

Схема подключения системы

Светодиодный дисплей

1. Красный свет 3 секунды:

Во время запуска устройства, затем в рабочем состоянии;

2. Зеленая вспышка быстрая:

MPPT поиск

3. Зеленая медленная вспышка:

MPPT + поиск;

4. Красная вспышка медленная:

MPPT-поиск;

5. Зеленые огни на 3s и ВЫКЛ 0.5s:

MPPT заблокирован;

6. Красный свет устойчивый:

А.Islanding защита

B.Защита от перегрева;

C.Защита от перенапряжения/низкого напряжения переменного тока;

D.Защита от перенапряжения/низкого напряжения постоянного тока;

Е.Ошибка.

Примечания:

Светодиодный мигание в процессе работы Состояние: инверторы, подключенные к AC и DC сторонах & rarr; Красный светодиодный свет 3 секунды & rarr; Зеленый светодиод мигает быстро (MPPT поиск) & rarr; зеленая светодиодная вспышка медленная (MPPT + поиск)/красная светодиодная вспышка медленная (MPPT-поиск)/красные светодиодные фонари на 3 s и ВЫКЛ 0.5s (MPPT заблокирован).
