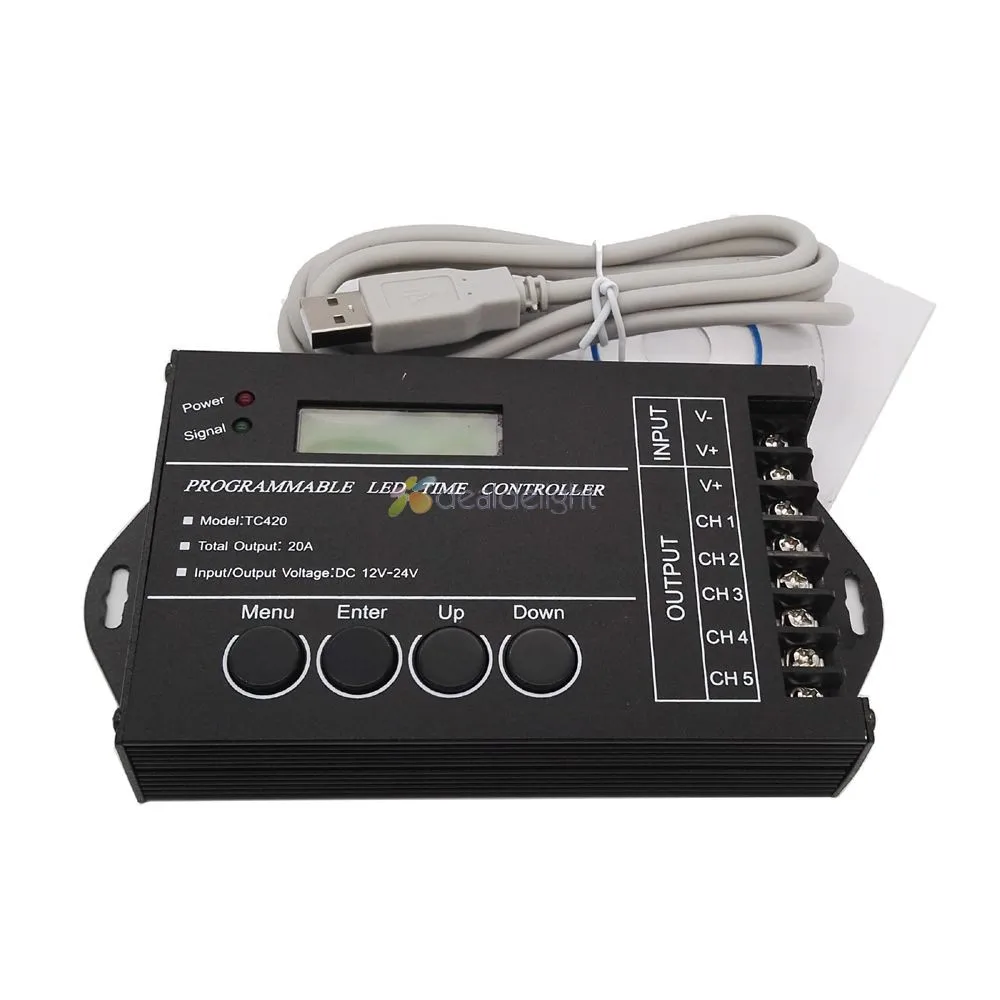

Краткое описание

Есть верхний компьютер в программируемом контроллере времени, чтобы изменить выходную нагрузку с течением времени, клиент может настроить режим расписания, который они хотят, через верхний ПК.

Затем через порт USB для загрузки необходимого расписания к контроллеру.

Верхний ПК в дополнение к функции редактирования режима расписания, это также может быть время установки для контроллера из-за синхронной функции часов верхнего хоста.

Если пользователь хочет увидеть эффект режима расписания после редактирования, он может использовать функцию быстрого сева верхней части.

Из-за отсутствия функции удаления верхнего хоста, Отображение имени режима будет пустым до тех пор, пока вы выполните удаление.

Этот контроллер может управлять нагрузкой светодиодного эффекта изменения не более пяти каналов.

И он может быть использован в случае завод светильник s, светильник рекламы коробки, сцены, украшения дома и т. Д.

Спецификация:

1. Рабочая температура: от-20 до 60 градусов зеленого цвета
2. Напряжение питания: DC12-24V
3. Выход: 5 каналов
4. Выход: пять CMOS Слив-открытый выход
5. Вариант управления: общий анод
6. Максимальный ток нагрузки: 4 а каждого цвета
7. Внешний размер: 120 мм * 69 мм * 24 мм

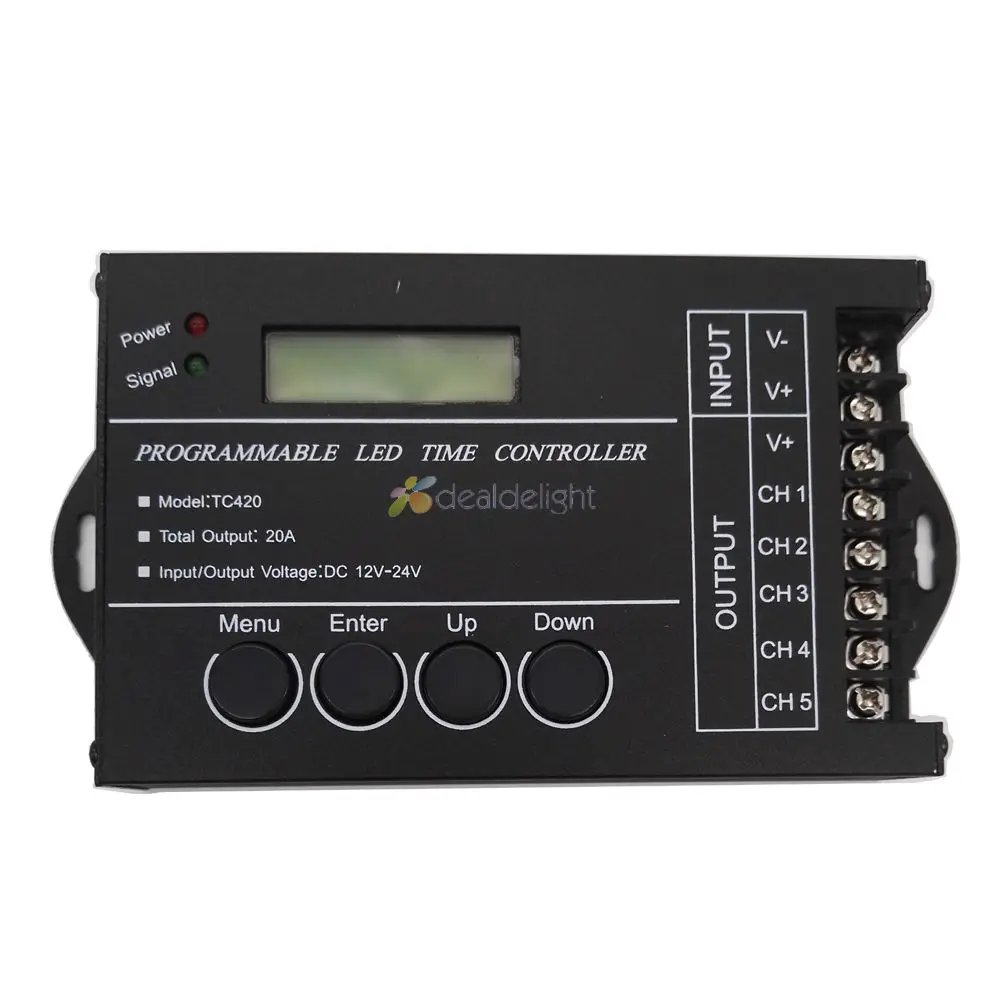

Инструкция по интерфейсу

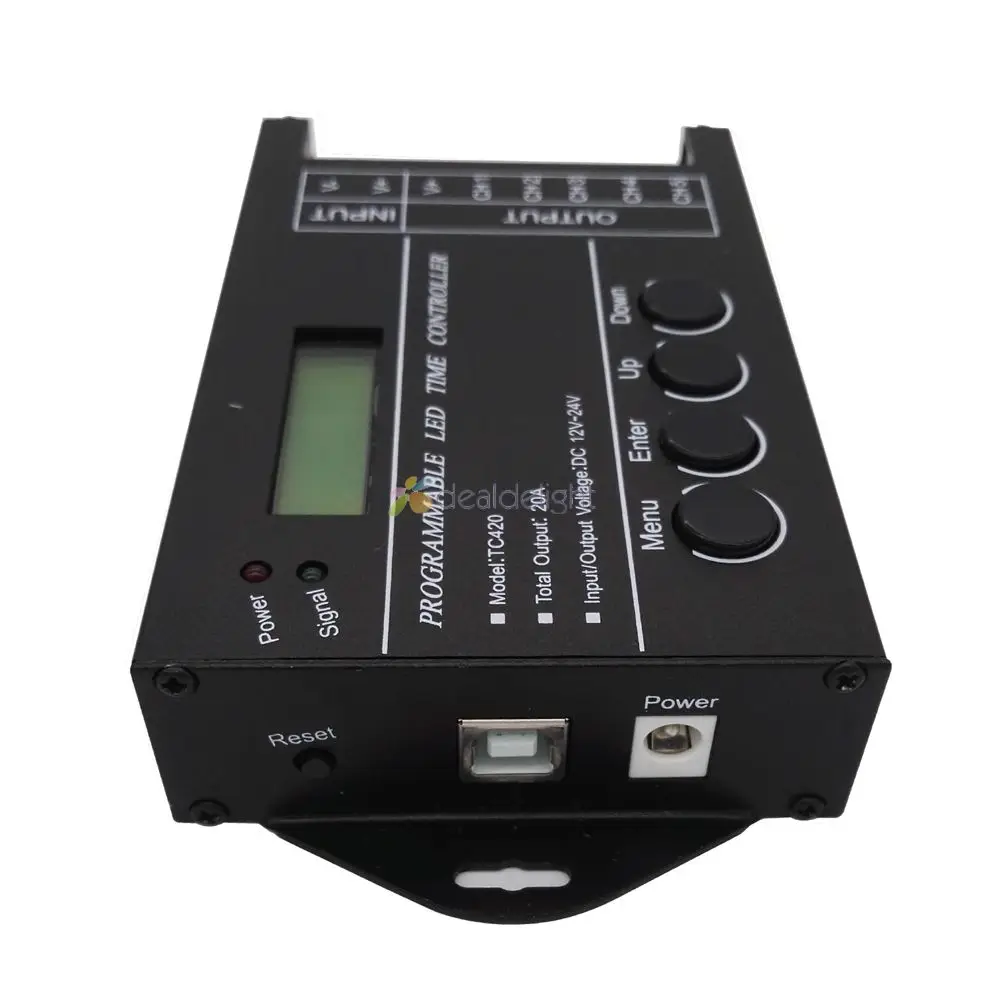

Входной интерфейс:

1. Это кнопка сброса, когда контроллер сбой, может коснуться этой кнопки для сброса.

2. Это входное соединение USB сигнала, когда epistatic модель машины после редактирования, может через USB линию для загрузки на контроллер.

3. Это разъем постоянного тока, когда мощность нагрузки мала, можно выбрать этот порт для входного напряжения.

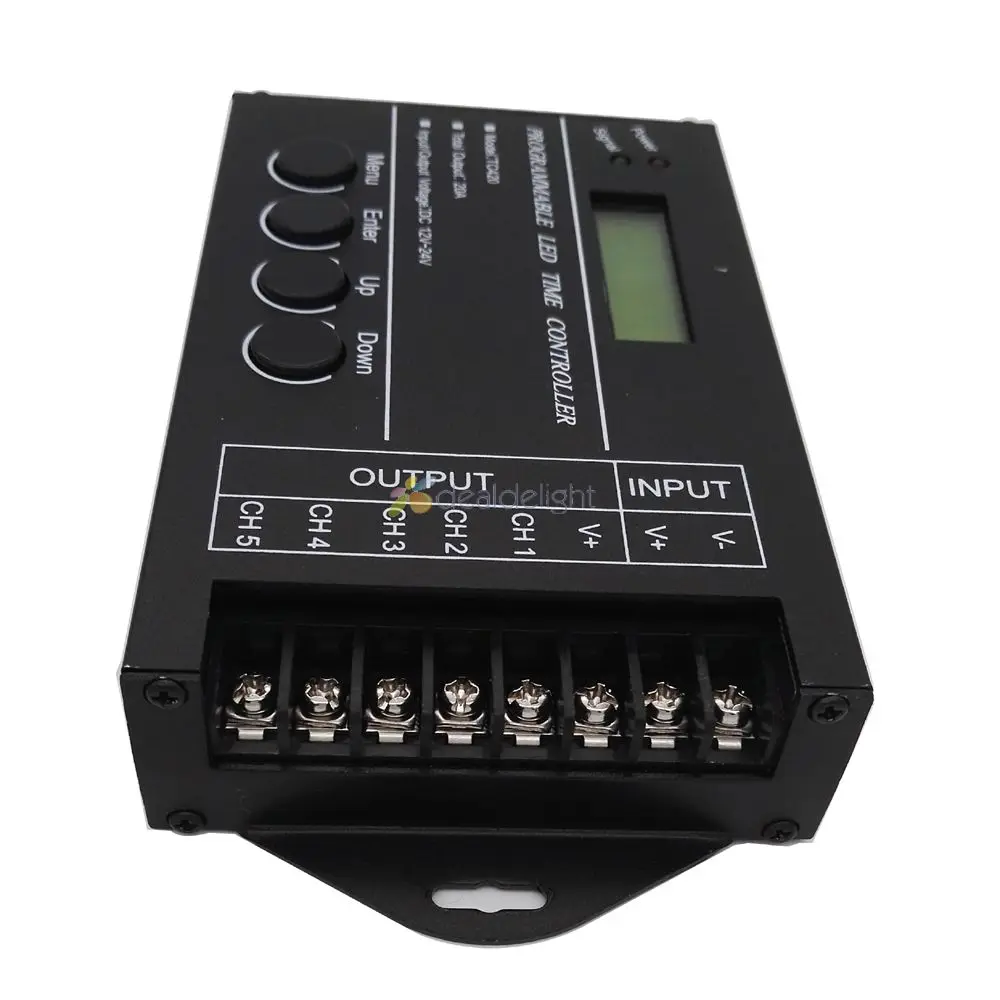

Выходной интерфейс:

1. Это выход нагрузки 5-го канала отрицательного полюса;

2. Это выход нагрузки 4-го канала отрицательного полюса;

3. Это выход нагрузки третьего канала отрицательного полюса;

4. Это выход нагрузки второго канала отрицательного полюса;

5. Это выход нагрузки Первого канала отрицательного полюса;

6. Это общий анод нагрузки;

7. 8. Это Входное напряжение питания положительного и отрицательного полюса, когда мощность нагрузки слишком велика, вы можете выбрать этот 2 порта. (Примечание: вам нужно только выбрать один между входным портом источника питания и этим 2 портами)

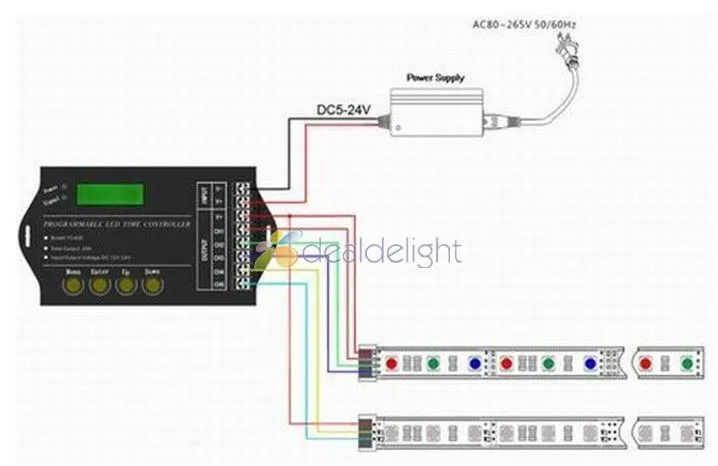

Типичное применение

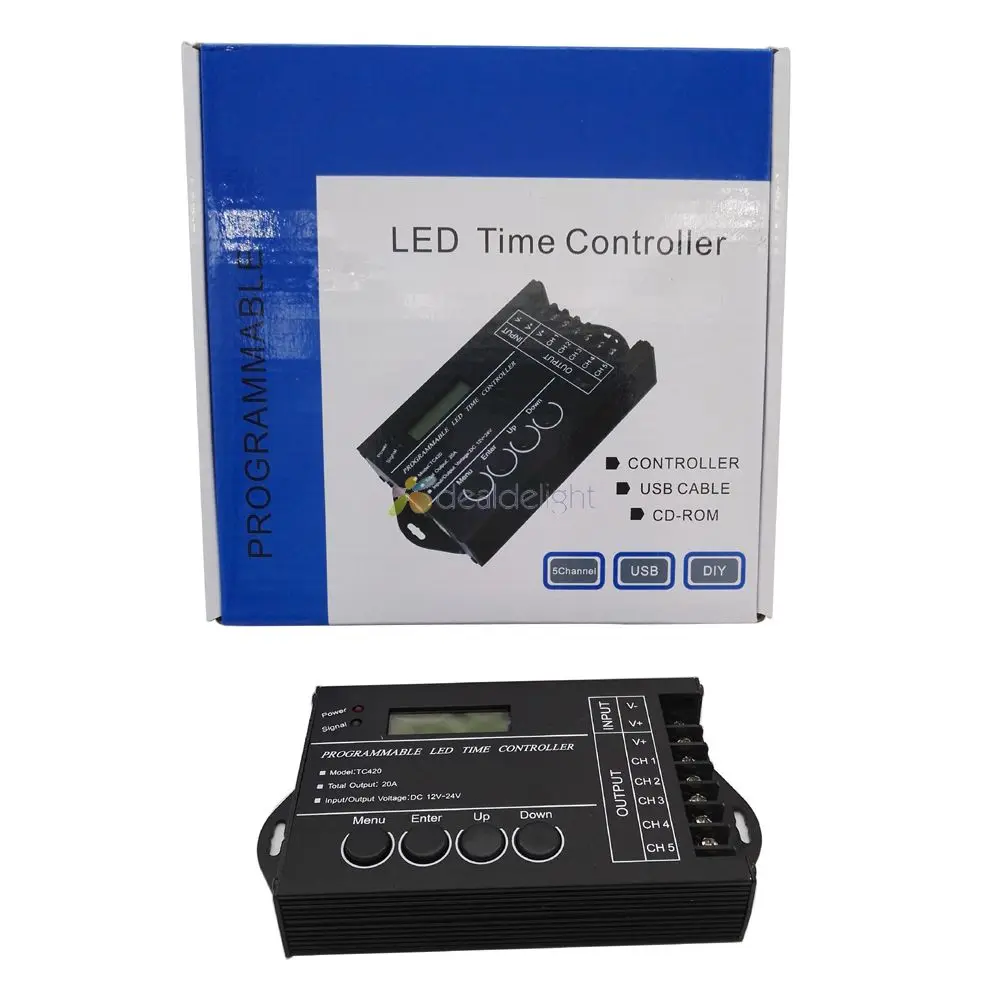

Посылка включает:
