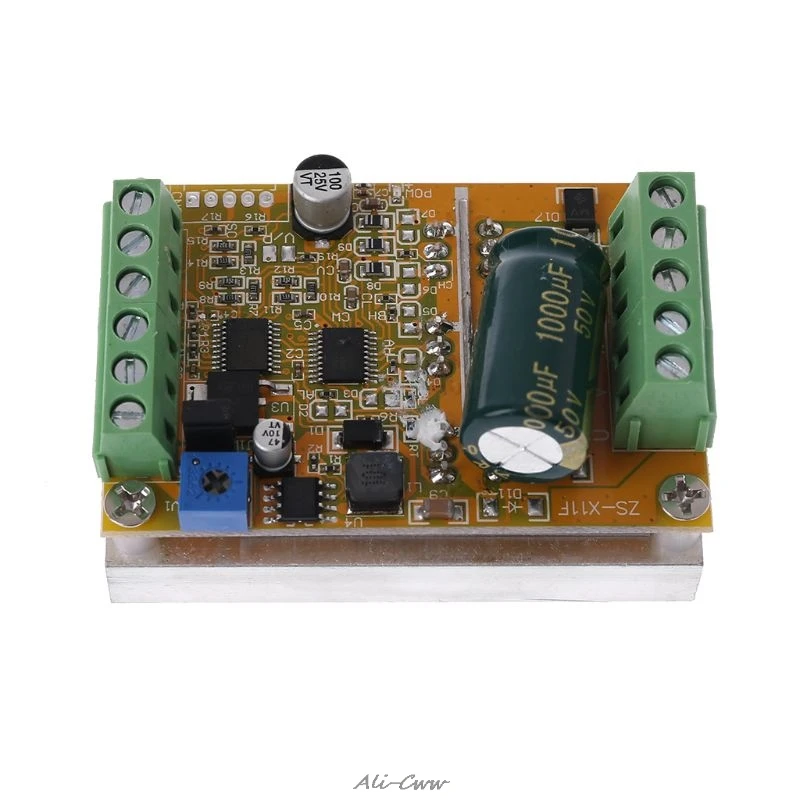

350 Вт 5 36 в бесщеточный контроллер BLDC драйвер двигателя широкое напряжение
1 022,29 руб.
Новое поступление

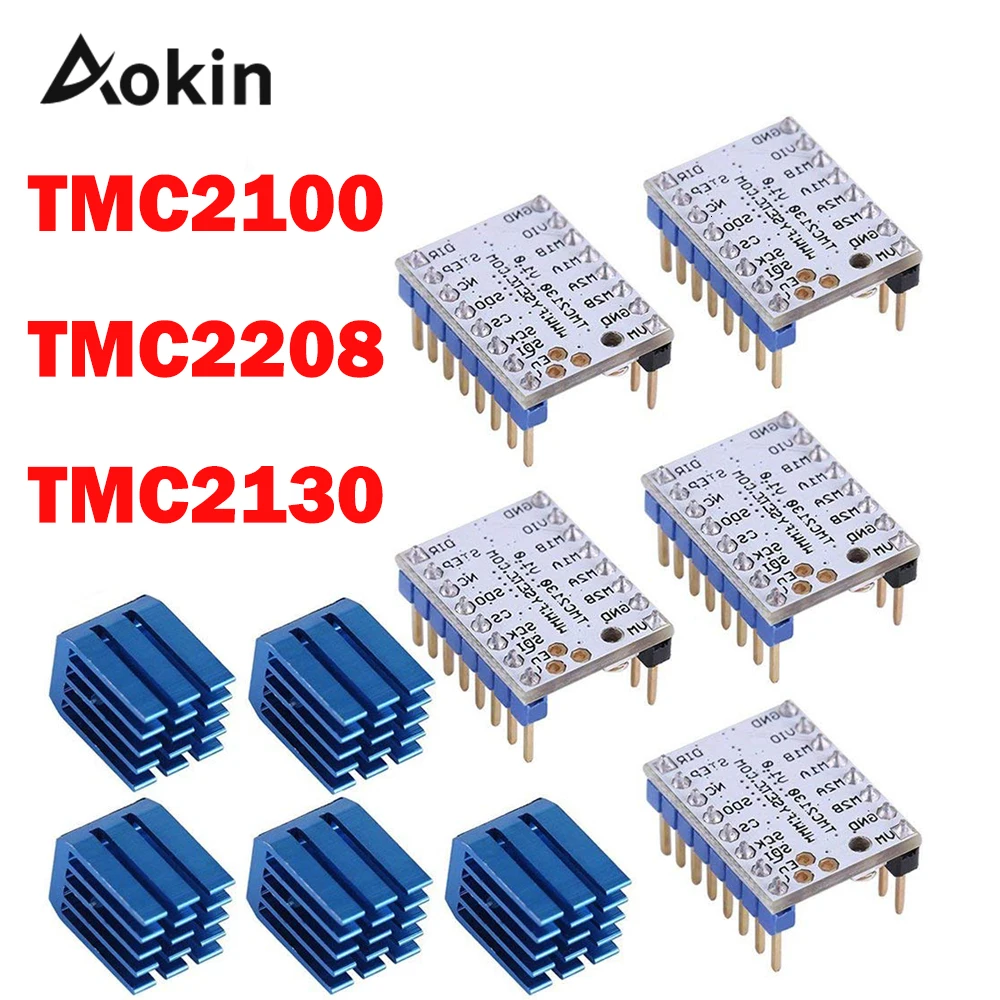

Шаговый двигатель TMC2100 V1.3 TMC2130 V1.0 V1.1 TMC2208 бесшумная сменная защита детали для 3D
1 658,75 руб.

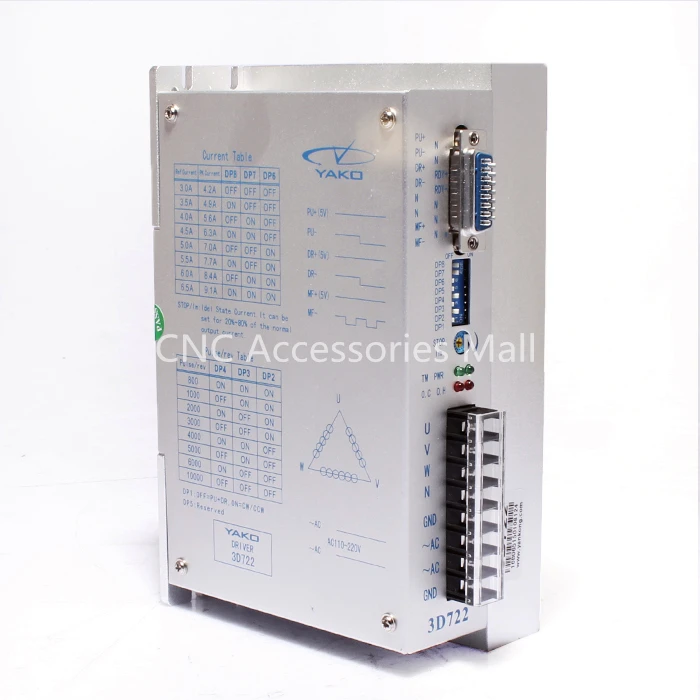

Трехфазный шаговый двигатель YAKO модель 3D722 для двигателя 86 130 мм|Драйвер
10 253,28 руб.
Печатная плата FANUC A16B 2203 0881 для станка с ЧПУ|board board|board circuitboard 22 |
35 013,04 руб.
10 шт./лот L298N Модуль платы управления L298 шаговый двигатель умный автомобиль робот
863,55 руб.
5 шт. L9110S DC Драйвер шагового двигателя плата H bridge L9110 шаговый двигатель двойной
325,83 руб.
Высококачественный драйвер шагового двигателя Dood CW230 18 40VDC (36 В постоянного тока)
3 870,31 руб.
5 шт. L293d Драйвер шагового двигателя двухтактный Четыре канальный драйвер
77,47 руб.
SAVEBASE
Магазина SAVEBASE работает с 11.12.2014. его рейтинг составлет 96.55 баллов из 100. В избранное добавили 927 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 161 наименований товаров, успешно доставлено 1315 заказов. 29 покупателей оставили отзывы о продавце.
Характеристики
ЧПУ Третьего Поколения Революционный & Профессиональный 4 оси TB6560 Комплект
История изменения цены
*Текущая стоимость 14 364,46 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 17093.97 руб. | 17948.48 руб. | 17520.5 руб. |
| Feb-18-2026 | 16950.64 руб. | 17798.82 руб. | 17374 руб. |
| Jan-18-2026 | 14220.91 руб. | 14931.77 руб. | 14575.5 руб. |
| Dec-18-2025 | 16662.13 руб. | 17495.16 руб. | 17078.5 руб. |
| Nov-18-2025 | 14508.9 руб. | 15233.41 руб. | 14870.5 руб. |
| Oct-18-2025 | 16375.34 руб. | 17194.98 руб. | 16784.5 руб. |
| Sep-18-2025 | 16231.28 руб. | 17043.58 руб. | 16637 руб. |
| Aug-18-2025 | 16088.6 руб. | 16892.35 руб. | 16490 руб. |
| Jul-18-2025 | 15944.38 руб. | 16741.25 руб. | 16342.5 руб. |
Описание товара
Ревалюция Последнейшего Третьего Покаления & Профессиональный TB6560 4 Оси Шаговой Двигатель(TB4CD-П)
+ 4 x Nema17 0.54Nm/76 Oz-in 42BYGH47-401A Шаговых Двигателя
+ 1 x 120W 12V10A Переключательное Питание Источника
I: PCB Инструкции & Особенности
Описания
Это последнейшее третье поколение TB6560 Шаговой Двигатель был умным через модернизации, профессиональный и драйвер промышленного уровня через перепроектированной PCB панели, внедренного умного запоминающего чипа(профессиональная версия) и модернизированного внешных ручных управляемых инструментов(управляемая клавиатура и индикаторная панель).
На самом деле, у этого третьего покаления TB6560 Шагового Двигателя есть два верции, одна станет стандартной верцией, и другая станет профессиональной версией. По сравнению с стандартной версией, эта профессиональная версия главно имеет два функции более, чем эта стандартная версия, одна является “компьютерной G-код функцией записи”, и другая является “ручной программной функцией”. Кроме этих двух функцей, у этих двух верцией нет других разниц.
Во-первых, все эти два верции уже обновили их PCB борты, этот перепроектированный PCB борт будет избежать TB6560 чип было легко взорван, как предыдущая версия.
С этим внедренным запоминающим чипом, этот профессиональная верция этого третьего 4 Оси TB6560 Шагового Двигателя может легко записать это G-код ЧПУ программное обеспечение, работающий на (например Mach3, EMC2, KCAM4, и так далее...) компиютере, и потом перезапускать записанный G-код чтобы сделать шаговым двигателю работать без компьютера.
Кроме того, эти модернизированные внешные ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) на профессиональной верции могут не только быть используемы для управления шаговым двигателем вручную, но тоже вручную програмирования этот G-код. Все вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать записанный G-код для управления шаговым двигателем. Учитывая, что компьютерная функция запоминающая G-код станет достаточной для работы всех трех осей без компьютера, чтобы избежать повторного функции, эта ручная программированная функция главно предназначена для одной оси, чтобы сделать линейное движение, поэтом, этот три оси не может быть вручную запрограммированы одновременно. Эта функция широко была используема на работе, которой просто нужно один, как RBI станок, конвейер и т.д...
В конце концов, оба эти два версии полностью используют оптическую изоляцию полного закрытия и измельчитель биполярного постоянного тока чтобы, страховать работать на низком уровене шума & вибоации, и избежать ползучести при низкой скорости. Это очень подходит к драйвером с 2-фазами and 4-фазами гибридными шаговыми двигателями.
Словом, эти качества и функции нового третьего поколения передового 4 Осей TB6560 Шагового Двигателя модернизируется с предыдущей версии. Поэтом, мы верим, что эти два типа версий должны удовлетворить различным пользователям на ЧПУ DIY.
Вы смотрите этот 4 Оси Комплект Профессиональной версии (TB4CD-П) ЧПУ с шаговыми двигателями и питанием источника , если вам нужны другие версии, сважитесь с нами свободно пожалуйста.
Высокое свойство, эффективная стоимость.
Автоматическое снижение холостого тока.
Для управления этим шаговым двигателем вручную, оба стандартных и профессиональных дрвайвера включают в себя индикаторную панель и управляемую клавиатуру.
Авточатически идентифицировать компъютер и управляемую клавиатуру, функции между компъютером и управляемой клавиатурой могут переключаться умно для друг друга без любого вмешательства.
Индикаторная панель может отследить движенный путь G-Код при режиме реального времени в компъютере или вводить с помощью управляемой клавиатуре, и потом показать численое изменение каждого оси'(X, Y, Z оси так и далее.) на их экране полностью и одновременно.
Оба стандартных версии и профессиональных версии подходят к Mach2, Mach3( Умолчающее программное обеспечеие ) , LinuxCNC(EMC2), KCAM4 CNC Программное обеспечение, и так далее... и так далее.. Кроме того, эта профессиональная версия тоже может отследить движенный путь G-Код автоматически от этого ЧПУ программного обеспечения (например Mach3, EMC2, KCAM4, и так далее) относящийся к компъютере и записать G-код в этот чип памяти; Легко оперировать неоднократно G-код для управлять шаговыми двигателями без компьютера.
Эта профессиональная версия тоже поддеожает программировать вручную через управляемой клавиатуры, только ввходить это требуемое на одном оси и записать их в запоминающем чипе драйвера, и потом оперировать эти записанные стоимомти водить этот ось, чтобы сделать этот ось линейное движение, широко используема на станке RBI, Конвейер и так далее.
Автоматически закончить Инструментальные настройки на X, Y, Z Оси через управляемой клавиатуры, без поддержки от компъютеры.
Coвмещаться с всеми двигателями с 0.5A-3.5A (пик) номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера.
1, 2, 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко.
Безопасность перегрузки, перегрузки по току и перегревы - Полная защита для вашего температуры и личного оборудования.
Оптическую изоляцию полного закрытия и измельчитель биполярного постоянного тока страховать работать на низком уровене шума & вибрации, избежать ползучести при низкой скорости.
С одным 0-10V PWM Сигнальным портом выхода для регулированиня скорости и одным управляемым портом реле.
5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить органичение и экстренную остановку, выравнивание средной точки, Выравнивание резака/Установку инструмента и так далее...
Для обработки различных формы моделя.
Для советования, как марка, архитектурная модель, значок, табличка, индикаторная панель, дверная пластина, украшение мебели, и так далее...
Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее...
Подходить к любым мальным и средным автоматическим оборудованию с ЧПУ управлением, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.
II: DIP Настройки Переключателя
| Выбор Выходного Тока | ||
| Выходной Ток | SW1 | SW2 |
| 100% | ON | ON |
| 75% | ON | OFF |
| 50% | OFF | ON |
| 25% | OFF | OFF |
| Выбор Режима Распада(Буфер) | ||
| Режим Распада ( Буфер) | SW3 | SW4 |
| 25% | ON | ON |
| 50% | ON | OFF |
| 75% | OFF | ON |
| 100% | OFF | OFF |
| Выбор Микрошагового Разрешения | ||
| Микрошаговое Разрешения | SW1 | SW2 |
| 1 | ON | ON |
| 2 | ON | OFF |
| 8 | OFF | OFF |
| 16 | OFF | ON |
Заметьте: Если эта панель драйвера имеет ненормалтный шум при состоянии работы и закрытия, вам можно решить этот вопрос с помощью регулировании режима распада.
Дальнейшие Подробности DC 12-36V выбор питания источника
Выбор Напряжения :
12-16V DC питание источника для Nema 17 шаговых двигатели
16-24V DC питание источника для Nema 23 шаговых двигатели
24-36V DC питание источника для Nema 34 шаговых двигатели
( Высокое напряжение будет сжигать эти чипы или шеговые двигатели!!!)
Выбор Тока:
Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A
(Например, если вы хотите водить 3 * 2A Nema 23 шаговых двигатели, теоретически рекомендуется 24V 8A DC питание источника, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите о выборе питания источника, свяжитесь с нами свободно для помощи пожалуйста)
При избежании перегорения платы, пожалуйста, выключите питание, перед подключением или отключением разъемов
III: Схема Подключения
| Электрические Характеристики Шагового Драйвера | |
| Входное напряжение | 12V-36V DC |
| Выходной ток | 0.5A-3.5A (Пик) |
| Тип драйвера | Импульс + Направление + Включение сигнальное управление(Выход биполярного постоянного тока PWM) |
| Подходящий двигатель | Nema17, Nema23, Nema24, Nema34 (Наминальный ток: 0.5A-3.5A) |
| Нетто вес | 390g (Драйвер) |
| Размеры | 174 x 142 x 38mm |
| Операционная Среда & Другие Характеристики Шагового Драйвера | ||
| Охлажденния | Естественное охлаждение или Принудительное Охлаждение Вентилятором | |
| Операционная Среда | Среда | Избегайте пыли, масляного тумана, агрессивных газов |
| Температура окружающей среды | 0°C-50°C (32°F-122°F) | |
| Влажность | 40%RH-90%RH | |
| Операционная Температура | 70°C (158°F) Maкс | |
| Температура Хранения | -20 °C-65°C (-4°F-149°F) | |
| Общий Вес | Около. 620g (Драйвер + Управляемая Клавиатура + Индикаторная Панель) | |

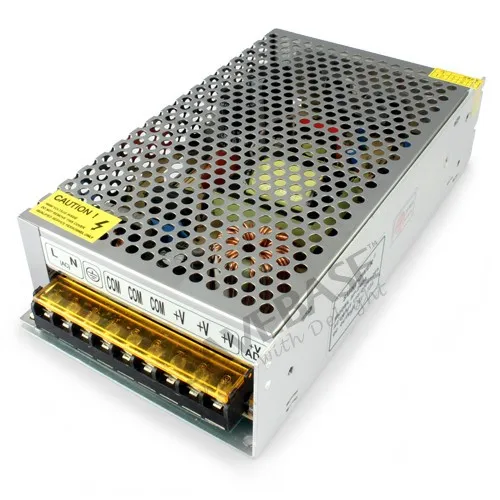

| Характеристики Питания Источника | |
| Входное напряжения | 100-240V AC |
| Входная частота | 47/63hZ |
| Выходное напряжение | 12V |
| Общий ток | 10A |
| Регулируемый диапазон напряжения | 12V ± 10% |
| Размер | 199 x 99 x 42mm |
| Вес | 600g |

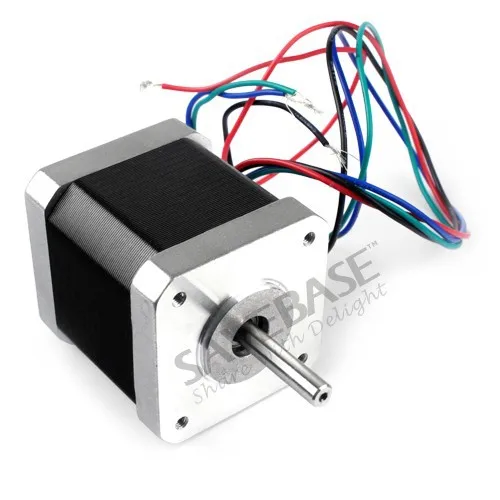

| Характеристики Шагового Двигателя | |
| Модель | 42BYGH47-401A |
| Ось | Одноосевой (Диаметр:5mm; Длина:21mm) |
| Наминальное напряжение | 2.8VDC |
| Наминальный ток | 1.68A/Фаза |
| Угол Шага | 1.8°±5% |
| Фаза | 2 Фазы |
| Сопротивление фазы | 1.65x(1+10%)Ω/Фаза |
| Индуктивность фазы | 2.8x(1+20%)mH/Фаза |
| Удерживающий вращающий момент | 0.54Nm (Около. 76 Oz-in) |
| Ориентированный крутящий момент | 150gf.cm |
| Сопротивление изоляции | ≥ 100M Ω(500VDC) |
| Класс изоляции | Класс B |
| Вес | 0.35Kg/Штука |

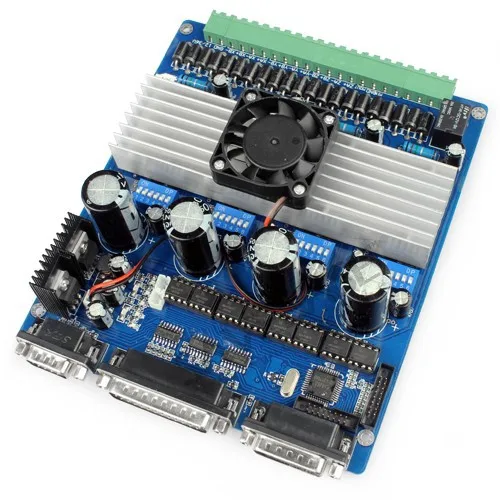

1 x Третье Поколение 4 Оси TB6560 Шаговой Драйвер (Профессиональная Версия)

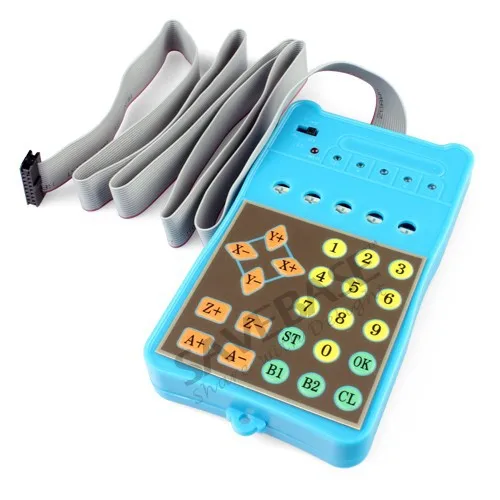

1 x Наружная Панель Управления (Профессиональная Версия)

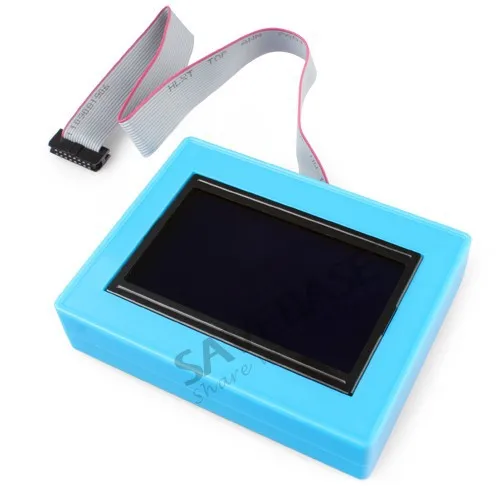

1 x Наружная Панель Дисплей (Универсальная)
4 x 42BYGH47-401A Шаговые Двигатели
1 x 12V10A Питание Источника
1 x LPT Параллельная Кабель
1 x CD
