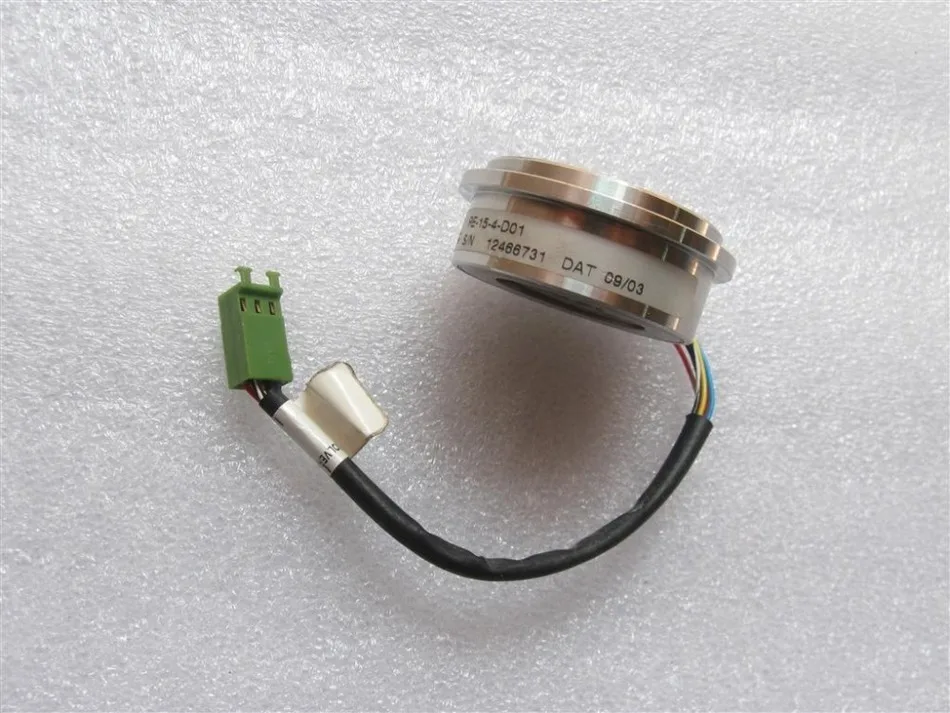

Б/у 100% тестирование RE-15-4-D01 | Строительство и ремонт
35 195,05 руб.
Новинка 86 Драйвер шагового двигателя 4/8.5/12NM DM860A | Строительство и ремонт
2767.74
5 шт. MOSFET триггер переключениt 15A 400W DC3.3-20V приводной модуль PWM регулятор Управление
35.98
Аксессуары для 3D-принтера TB6600 CNC гравировальный станок Драйвер шагового
269.85
Драйвер шагового двигателя DM556 2 фазы 5 6 а для 57 86 NEMA23 NEMA34 контроллер |
868.37
Контроллер шагового двигателя DM556 NEMA23 NEMA34 Цифровой Драйвер 2 фазы 5 6 А для 57 86 |
514.11
Электрический роутер 220 В переменного тока корпус из нержавеющей стали статор с
1833.63
SAVEBASE
Магазина SAVEBASE работает с 11.12.2014. его рейтинг составлет 96.55 баллов из 100. В избранное добавили 927 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 161 наименований товаров, успешно доставлено 1315 заказов. 29 покупателей оставили отзывы о продавце.
Характеристики
Модернизированный 4-Оси TB6560 Комплект Шагового Драйвера Nema23 Мотор / PSU/ Клавиатура
История изменения цены
*Текущая стоимость 23798.38 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 28320.11 руб. | 29736.72 руб. | 29028 руб. |
| Feb-18-2026 | 28082.95 руб. | 29486.62 руб. | 28784 руб. |
| Jan-18-2026 | 23560.41 руб. | 24738.38 руб. | 24149 руб. |
| Dec-18-2025 | 27606.4 руб. | 28986.59 руб. | 28296 руб. |
| Nov-18-2025 | 24036.90 руб. | 25238.19 руб. | 24637 руб. |
| Oct-18-2025 | 27130.20 руб. | 28487.7 руб. | 27808.5 руб. |
| Sep-18-2025 | 26892.62 руб. | 28237.75 руб. | 27564.5 руб. |
| Aug-18-2025 | 26654.26 руб. | 27987.29 руб. | 27320.5 руб. |
| Jul-18-2025 | 26416.6 руб. | 27737.14 руб. | 27076.5 руб. |
Описание товара
Последнейшее Третье Поколенине & Стандартная TB6560 4 Оси Комплект Шагового Драйвера (TB4CD-С)
+ 4 x Nema23 2.5Nm/354 Oz-in 57BYGH112-401A Шаговых Двигатели
+ 1 x 360W 24V15A Питание Источника

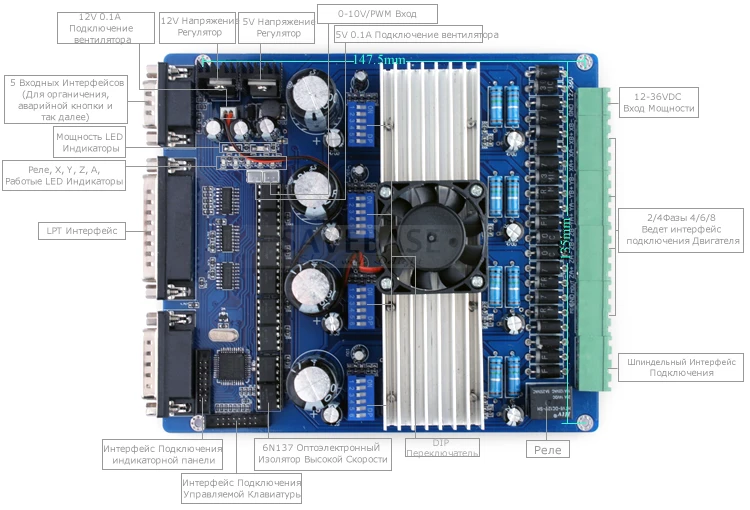

I: PCB Инструкции & Характеристики
Описания
Последнейшее 3-го поколение TB6560 Шаговой Драйвер был обновлен интеллектуальным, профессиональным и промышленным-уровнем комплеком через повторного проектирования этой PCB платы, внедренного умного умногозапоминающего чипа(профессиональная версия) и модернизированного внешноых ручных управляемых инструментов(управляемая клавиатура и индикаторная панель).
На самом деле, у этого третьего покаления TB6560 Шагового Двигателя есть два верции, одна станет стандартной верцией, и другая станет профессиональной версией. По сравнению с стандартной версией, эта профессиональная версия главно имеет два функции более, чем эта стандартная версия, одна является “компьютерной G-код функцией записи”, и другая является “ручной программной функцией”. Кроме этих двух функцей, у этих двух верцией нет других разниц.
Во-первых, все эти два верции уже обновили их PCB борты, этот перепроектированный PCB борт будет избежать TB6560 чип было легко взорван как предыдущая версия.
С этим внедренным запоминающим чипом, этот профессиональная верция этого третьего 3 Оси TB6560 Шагового Двигателя может легко записать этот G-код работающий на ЧПУ компиютерном программном обеспечении (например Mach3, EMC2, KCAM4, и так далее...) и потом перезапускать записанный G-код чтобы сделать шаговым двигателям работать без компьютера.
Кроме того, эти модернизированные внешные ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) на профессиональной верции могут не только быть используемы для управления шаговым двигателем вручную, но тоже вручную програмирования этот G-код. Все вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать записанный G-код для управления шаговым двигателем. Учитывая, что компьютерная функция запоминающая G-код станет достаточной для работы всех трех осей без компьютера, чтобы избежать повторного функции, эта ручная программированная функция главно предназначена для одной оси чтобы сделать линейное движение, поэтом, этот три оси не может быть вручную запрограммированы одновременно. Эта функция широко была используема на работе, которой просто нужно один, как RBI станок, конвейер и т.д...
В конце концов, оба эти два версии полностью используют оптическую изоляцию полного закрытия и измельчитель биполярного постоянного тока чтобы, страховать работать на низком уровене шума & , и избежать ползучести при низкой скорости. Это очень подходит к драйвером с 2-фазами и 4-фазами гибридными шаговыми двигателями.
Словом, эти качества и функции нового третьего поколения передового 4 Осей TB6560 Шагового Двигателя модернизируется с предыдущей версии. Поэтом, мы верим, что эти два типа версий должны удовлетворить различным пользователям на ЧПУ DIY.
Вы смотрите этот 4 Оси Стандартную Версию(TB4CD-С) ЧПУ Комплект с шаговыми двигателями и питанием источника, если вам нужны другие версии, сважитесь с нами свободно пожалуйста.
Высокое свойство, эффективная стоимость.
Автоматическое снижение эолостого тока.
Для управления этим шаговым двигателем вручную, оба стандартных и профессиональных дрвайвера включают в себя интикадорную панель и управляемую клавиатуру.
Авточатически идентифицировать компъютер и управляемую клавиатуру, функции между компъютером и управляемой клавиатурой могут переклюсаются умно друг другу без лювого вмешательства.
Индикаторная панель может отследить движенный путь G-Кода при режиме реального времени в компъютере или вводить с помощью управляемой клавиатуре, и потом показать численое изменение каждого оси'(X, Y, Z оси так и далее.) на их экране полностью и одновременно.
Оба стандартных версии и профессиональных версии являются совместимыми с Mach2, Mach3( Умолчающее Программное обеспечение ) , LinuxCNC(EMC2), KCAM4 CNC Программное обеспечение, и так далее... Кроме того, эта профессиональная версия тоже может отследить движенный путь G-Код от этого ЧПУ программного обеспечения (например Mach3, EMC2, KCAM4, и так далее...) относящийся к компъютере и записать G-код в этот чип памяти; Легко оперировать неоднократно G-код для управлять шаговыми двигателями без компиютера.
Эта профессиональная версия тоже поддеожает программировать вручную через управляемой клавиатуры, только ввходить это требуемое на одном оси и записать их в запоминающем чипе драйвера, и потом оперировать эти записанные стоимомти водить этот ось, чтобы сделать этот ось линейное движение, широко используема на станке RBI, Конвейер и так далее.
Aвтоматически закончить инструментальные настройки на X, Y, Z Осях через управляемой клавиатуры, без поддержки от компъютеры.
Coвмещаться с всеми двигателями с 0.5A-3.5A (пик) номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера.
1, 2, 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко.
Безопасность перегрузки, перегрузки по току, перегрузки по напряжению и перегревы - Полная защита для вашего температуры и личного оборудования.
Полное закрытие Оптической изоляции и измельчитель биполярного постоянного тока страховать работать на низком уровене шума & вибрации, и избежать ползучести при низкой скорости.
С одным 0-10V PWM портом выходного сигнала для регулированиня скорости и одным управляемым портом реле.
5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить Органичение, Экстренную кнопку, Выравнивание средной точки, Выравнивание резака/Установку инструментаи и так далее...
Для обработки различных формы моделя.
Для советования, как марка, архитектурная модель, значок, табличка, индикаторная панель, дверная пластина, украшение мебели, и так далее...
Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее...
Подходить к любым мальным и средным автоматическим оборудованиям с ЧПУ контроллером, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.
II: DIP Настройки Переключателя
| Выбор Выходного Тока | ||
| Выходной Ток | SW1 | SW2 |
| 100% | ON | ON |
| 75% | ON | OFF |
| 50% | OFF | ON |
| 25% | OFF | OFF |
| Выбор Режима Распада (Буферизация) | ||
| Режим Распада (Буферизация) | SW3 | SW4 |
| 25% | ON | ON |
| 50% | ON | OFF |
| 75% | OFF | ON |
| 100% | OFF | OFF |
| Выбор Микрошагового Разрешения | ||
| Микрошаговое Разрешение | SW5 | SW6 |
| 1 | ON | ON |
| 2 | ON | OFF |
| 8 | OFF | OFF |
| 16 | OFF | ON |
Заметьте: Если эта панель драйвера имеет ненормалтный шум при состоянии работы и закрытия, вам можно решить этот вопрос с помощью регулировании режима распада.
Больше Подробности DC 12-32V выбор питания источника
Выбор Напряжения :
12-16V DC питание источника для Nema 17 шаговых двигателей
16-32V DC питание источника для Nema 23 шаговых двигателей
(Высокое напряжение будет сжигать эти чипы или шаговых двигателей!!!)
Выбор Тока:
Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A
(Например, если вы хотите водить 3 * 2A Nema 23 шаговых двигателей, 24V 8A DC питание источника рекомендуется теоретически, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами для помощи свободно пожалуйста.)
Пожалуйста ВЫКЛЮЧИТЕ питание источника перед подключением или отключением разъемов, чтобы избежать перегорения платы

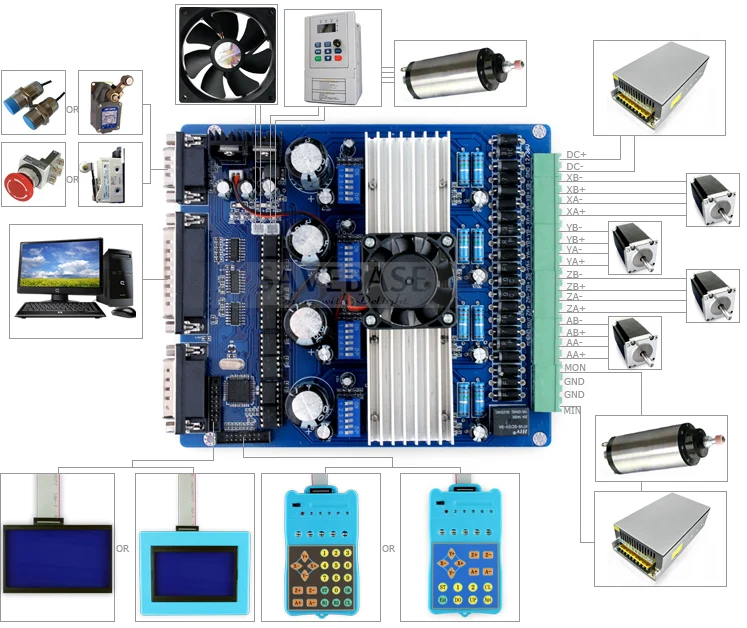

III: Схема Подключения
| Электрические Свойства Шагового Драйвера | |
| Входное напряжение | 12V-36V DC |
| Выходной ток | 0.5A-3.5A (Пик) |
| Тип драйвера | Импульс + Направление + Включение сигнальное управление(Выход биполярного постоянного тока PWM) |
| Подходящий Двигатель | Nema17, Nema23, Nema24 (Номинальный ток: 0.5A-3.5A) |
| Нетто Вес | 390g (Дрвйвер) |
| Размеры | 174*142*38mm |
| Операционная Среда & Другие Характеристики Шагового Драйвера | ||
| Охлажденния | Естественное охлаждение или Принудительное Охлаждение Вентилятором | |
| Операционная Среда | Окружающая Среда | Избегайте пыли, масляного тумана, агрессивных газов |
| Температура Окружающей Среды | 0°C-50°C (32°F-122°F) | |
| Влажность | 40%RH-90%RH | |
| Операционная Температура | 70°C (158°F) Максимум | |
| Температура Хранения | -20°C-65°C (-4°F-149°F) | |
| Общий Вес | Около. 620g (Драйвер + Управляемая Клавиатура + Индикаторная Панель) | |

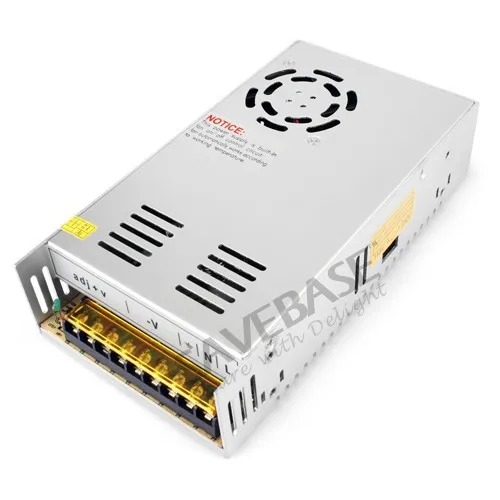

| Характеристики Питания Источника | |
| Входное напряжение | 100-120V AC и 200-240V AC |
| Входная частота | 50/60hZ |
| Выходное напряжение | 24V |
| Общий ток | 15A |
| Регулируемый диапазон напряжения | 24V±10% |
| Размер | 210*115*50mm |
| Вес | 1100g |

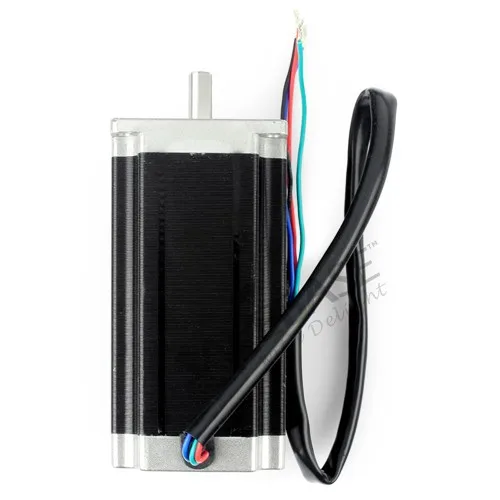

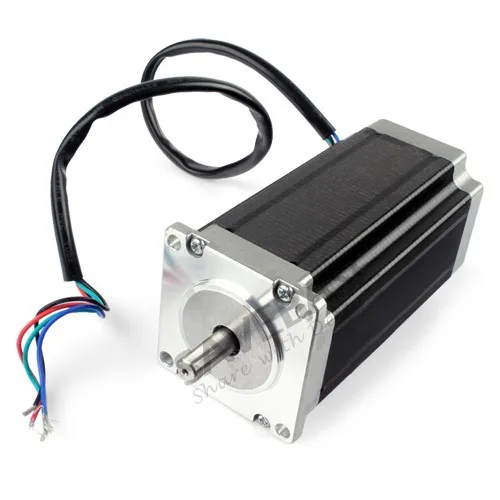

| Характеристики Шагового Двигателя | |
| Модель | 57BYGH112-401A |
| Вал | Одновальный (Диаметр:8mm; Длина:21mm) |
| Номинальное Напряжение | 6.0VDC |
| Номинальный ток | 3.0A/Фаза |
| Угол шага | 1.8°±5% |
| Фаза | 2 Фазы |
| Фазовое сопротивление | 2.0x(1+10%)Ω/Фаза |
| Фазовая индуктивность | 7.5x(1+20%)mH/Фаза |
| Удерживающий вращающий момент | 2.5Nm (Приблизительно. 354 Oz-in) |
| Ориентирующий крутящий момент | 600gf.cm |
| Изоляционное сопротивление | ≥100MΩ (500VDC) |
| Класс изоляции | Класс B |
| Вес | 1.6Kg/Штука |

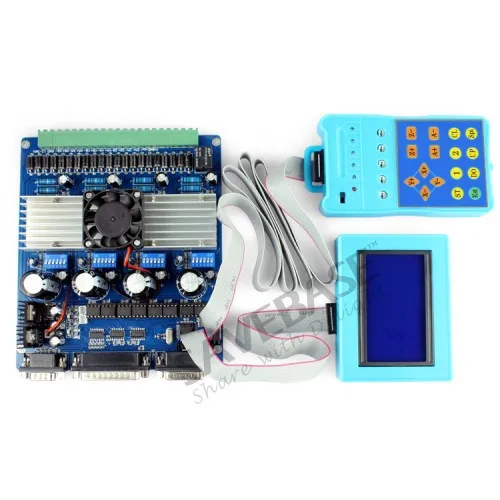

1 x Третье Поколение 3 Оси TB6560 Шаговой Драйвер (Стандартная Версия)
1 x Наружная Управляемая Клавиатура (Стандартная Версия)
1 x Наружная Индикаторная Панель (Универсальная)
4 x 57BYGH112-401A Шаговых Двигатели
1 x 24V15A Питание Источника

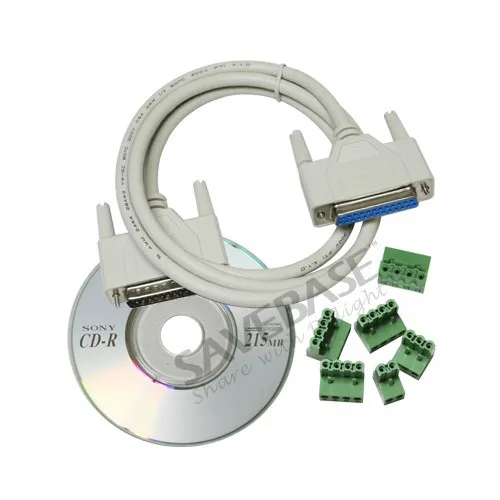

1 x LPT Параллельная Кабель
1 x CD
