Цифровой измеритель сопротивления изоляции BM500A 1000 в 1999 м Измеритель сопротивления Мегаомметр мультиметр

И. Обзор

Добро пожаловать в наш магазин!

BM500 /500A-это цифровой тестер сопротивления изоляции. Выходное тестовое напряжение BM500 можно переключать между 100 в/250 В/500 В, выходное тестовое напряжение BM500A можно переключать между 250 В/500 В/1000 В, диапазон измерения измерителя может достигать до 1999 МОМ. Продукт применим для измерения сопротивления изоляции различных изоляционных материалов и электрического оборудования, такого как трансформаторы, двигатели, кабели, переключатели и электрические аппараты. Он также применим для обслуживания, тестирования и проверки различного электрического оборудования. Он компактный по структуре, удобен для переноски, и идеальный Электрический и электронный измеритель.

II. Информация о безопасности

(1) Описание знаков безопасности:

Предупреждение: Важная информация о безопасности, которую пользователь должен прочитать.

Опасность: присутствует поражение электрическим током высокого напряжения.

Защита с двойной изоляцией

(2) перед использованием счетчика внимательно ознакомьтесь с инструкцией по эксплуатации.

(3) категорически запрещено использовать счетчик до того, как его задняя крышка будет установлена. В противном случае это может вызвать поражение электрическим током.

(4) Проверьте и убедитесь, что изоляционный слой тестового кабеля находится в хорошем состоянии без поломки.

(5) во избежание поражения электрическим током не прикасайтесь к тестовому кабелю и проверяемой цепи при проведении теста.

(6) Убедитесь, что один конец тестового кабеля надежно вставлен в клемму.

(7) во время тестирования любой диапазон не должен превышать указанное Максимальное входное значение.

(8) во время тестирования не используйте ручку переключателя для изменения диапазона во избежание повреждения счетчика.

(9) перед проведением теста изоляции убедитесь, что переключатель выбора диапазона установлен в соответствующем диапазоне напряжения.

(10) не проводите испытания на изоляционную стойкость в горючих условиях. Искра может вызвать взрыв.

(11) прекратите использование счетчика, если его чехол или Тестовый Кабель сломан во время использования и металл обнажен

(12) при открытии задней крышки для замены аккумулятора убедитесь, что Тестовый Кабель был вынут из тестовой клеммы, а переключатель диапазона переключен в положение OFF.

(13) Выньте аккумулятор, когда счетчик не будет использоваться в течение длительного времени.

(14) когда"» Отображается в измерителе, необходимо вовремя заменить батарею, чтобы обеспечить точность измерения.

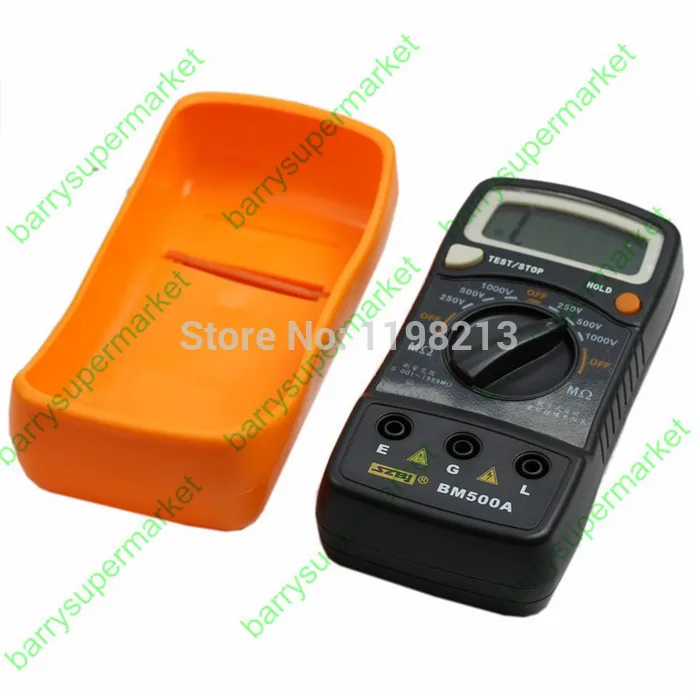

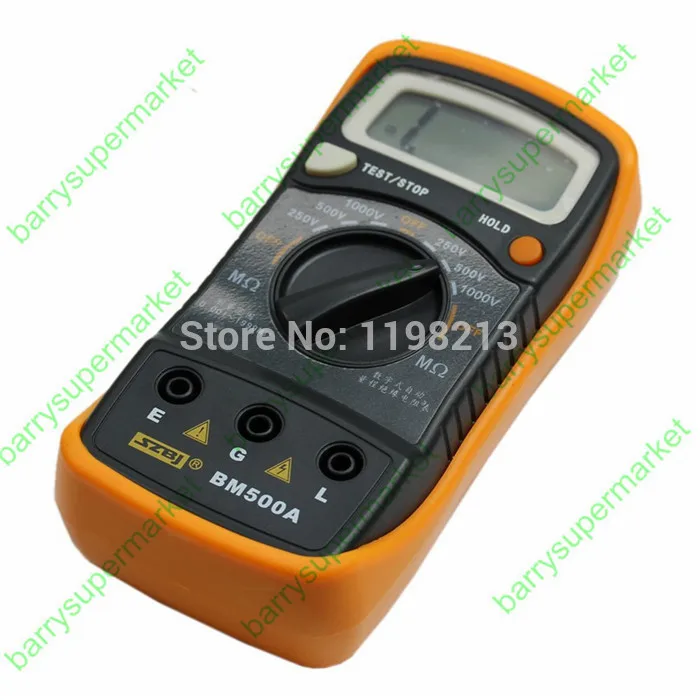

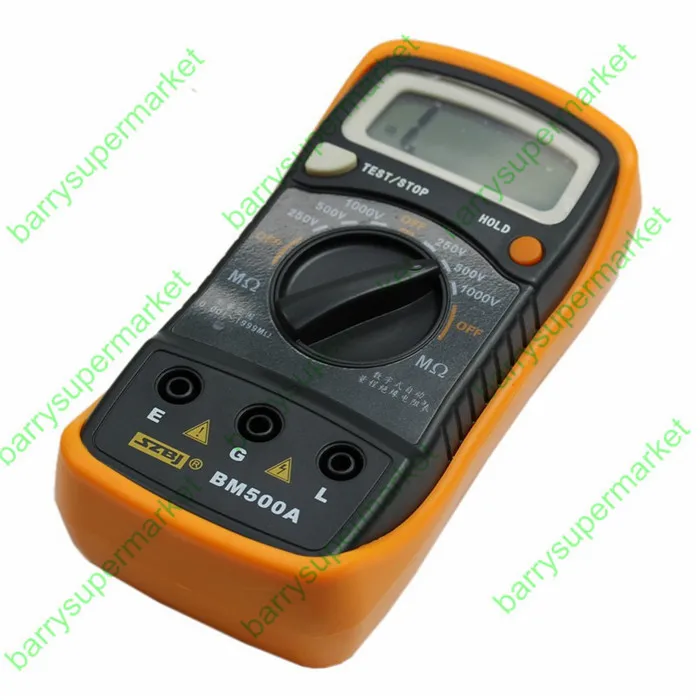

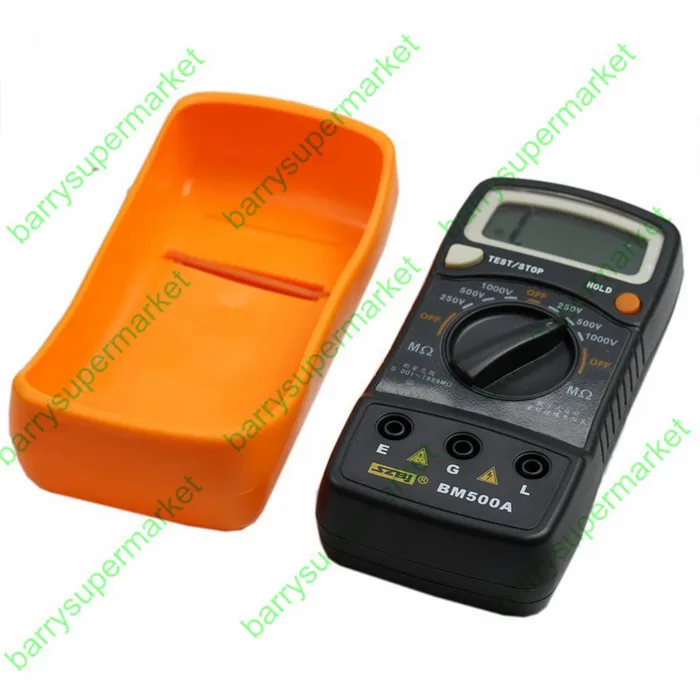

III. Наименование и функции деталей (см. Рисунок)

1. ЖК

2. Переключатель удержания данных (hold)

3. Поворотный переключатель: Используйте этот переключатель для выбора функций и диапазона

4.L (линия)Входная Клемма (подключена к линейной клемме тестируемого объекта).

5.GВходная Клемма: экранированная клемма изоляционного сопротивления.

6.E (земля)Входная Клемма (подключена к заземляющей клемме испытанного объекта o-be)

7. Тест/стоп-ключ:Используется для измерения сопротивления изоляции

Тестируемый объект)

8. Светосветильник индикатор высокого напряжения

IV. Общие характеристики

(1) Автоматический диапазон: при перегрузке отображается «1».

(2) Режим отображения: жидкокристаллический дисплей; Максимальный дисплей: 1999;

(3) Частота дискретизации: 2,5 раз в секунду;

(4) счетчик может отображать фактическое тестовое напряжение изоляции. Светильник используется для индикации выходного состояния высокого напряжения;

(5) Рабочая среда: 0 °C-40 °C, менее 75% относительной влажности;

(6) среда хранения:-10 °C-60 °C, менее 80% RH;

(7) индикатор недостаточной емкости аккумулятора:"Отображается;

(8) Источник питания: батарея 9 В, 6F22 или NEDA 1604

(9) Рабочая температура. : От 0 °C до 40 °C (Относительная влажность <75%)

(10) Температура хранения: от-10 °C до 50 °C (Относительная влажность <85%)

(11) Размеры: 69x138x31 мм (с кобурой)

(12) Вес: прибл. 170 г (включая батарею)

В. Технические характеристики и рабочее Описание тестера изоляции

Точность указана на период года после калибровки и при 18C до 28C (64F до 82F) с относительной влажностью до 75%.

VI. Использование для измерения изоляционного сопротивления

Опасность: Если Есть погрешность измерения, это может привести к травмам и счетчику. Управляйте им только после внимательного и тщательного ознакомления с инструкциями по эксплуатации. Наша компания не несет ответственности за несчастный случай, не вызванный по какой-либо причине нашей компании.

Описание работы

1. Информация о безопасности

1) следите за поражением электрическим током высокого напряжения. При завершении испытания на Изоляционное сопротивление извлеките Тестовый Кабель только после того, как убедитесь, что Высокое напряжение на испытываемом объекте составляет менее 50 В.

2) во время измерения не прикасайтесь к испытанному объекту и следите за поражением электрическим током высокого напряжения.

3) при проверке изоляционного сопротивления объект не должен быть электризован. Убедитесь, что Тестируемый объект надежно заземлен. Перед тестированием необходимо короткое замыкание и разрядить два контакты для проверки соединителя испытываемого объекта.

4) при проверке изоляционного сопротивления убедитесь, что в тестовой цепи не прилагается внешнее напряжение.

5) перед началом тестирования убедитесь, что рукоятка переключателя диапазона установлена правильно, а кабель тестирования надежно подключен.

6) после нажатия кнопки высокого напряжения Высокое напряжение от 100 В до 1000 В будет выводить между клеммами L и E (в зависимости от разных моделей и позиций). Здесь убедитесь, что не прикасайтесь к счетчику и выставляйте часть объекта. В противном случае может возникнуть опасность поражения электрическим током.

2. Испытание на Изоляционное сопротивление

1) Подключение контакты для проверки соединителя

Вставьте одну красную тестовую ручку в клеммное гнездо счетчика. Вставьте один конец тестового кабеля с красным тестовым зажимом в гнездо клеммы E измерителя. Вставьте один конец тестового кабеля с черным тестовым зажимом в гнездо клеммы G измерителя. Установите хорошее соединение соответственно.

2) тестовый соединительный кабель

Соединительный кабель гнезда E-терминала счетчика-заземляющий Кабель;

Соединительный кабель гнезда клеммы L счетчика-это кабель цепи;

Соединительный кабель гнезда G-терминала счетчика представляет собой экранирующий кабель и подключается к поверхности испытываемого объекта, чтобы предотвратить утечку поверхности и повлиять на испытание на сопротивление.

3) выбор номинального напряжения

Выберите нужное вам Номинальное напряжение при испытании на Изоляционное сопротивление. Поверните ручку переключателя диапазона в соответствующее положение напряжения.

4) Подключите ручку тестовой планки к другой клемме испытываемого объекта. Нажмите переключатель высокого напряжения (тест/остановка). Здесь включается красный индикатор, указывающий на выход высокого напряжения для тестирования. Фактическое значение высокого напряжения может отображаться на счетчике. После начала тестирования в измерителе отображается числовое значение.

Внимание: Не допускайте короткого замыкания двух тестовых ручек с выходом высокого напряжения или измерения изоляционного сопротивления после вывода высокого напряжения. При неправильной работе очень легко генерировать искру, вызвать пожар и повредить счетчик.

Особое внимание при работе:

Перед тестированием убедитесь, что испытанная схема не электризуется. Не измеряйте электрифицированное оборудование или электрифицированную цепь. Во время тестирования в счетчике существует опасное выходное напряжение. Обращайтесь аккуратно. Перед нажатием тестовой кнопки для вывода высокого напряжения убедитесь, что испытываемый объект надежно закреплен и держите руки подальше от тестового зажима.

Внимание при работе:

При использовании напряжения 500 В для измерения сопротивления менее 1000 МОм, в для измерения сопротивления менее 5 МОМ время измерения не должно превышать 10 секунд.

5) выключение

После тестирования отпустите переключатель высокого напряжения (тест/остановка), потушите красный индикатор, сказал, что выход высокого напряжения был отключен.

Диапазон переключается в положение выключения, на ЖК-экране отображается номер. Емкостная нагрузка должна быть сначала протестирована на целевой остаточный заряд, чтобы предотвратить остаточный разряд, повреждающий заряд, а затем удалена тестовая линия, испытание завершено

VII. Обслуживание счетчика

1. Когда знак «» Отображается в счетчике, аккумулятор необходимо заменить. Откройте крышку аккумулятора и замените старую батарею на новую такого же типа, чтобы счетчик работал нормально.

2. Держите счетчик и тестовые ручки чистыми, сухими и неповрежденными. Используйте чистую ткань или измельчитель, чтобы очистить чехол счетчика. Не используйте абразивные или органические растворители.

3. Избегайте механических повреждений, ударов и ударов; Избегайте воздействия высоких температур и сильного магнитного поля.

VIII. Аксессуары

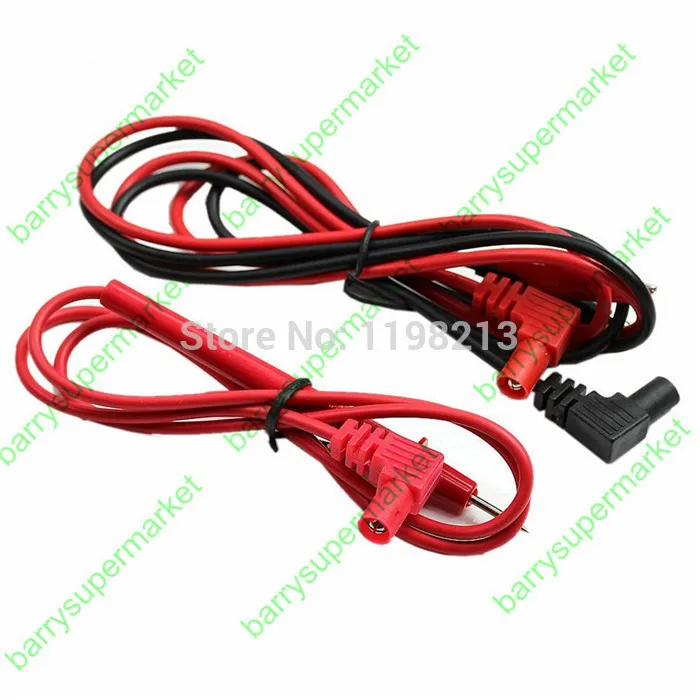

1. Тестовый Кабель: один комплект.

2. Инструкции по эксплуатации: один экземпляр

3. Сертификат соответствия/гарантийный талон: одна штука

Цифровой тестер сопротивления изоляции

Выходсветильник высокого напряжения

Функция удержания данных
