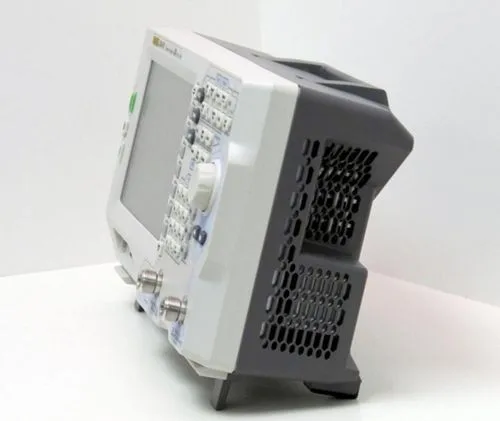

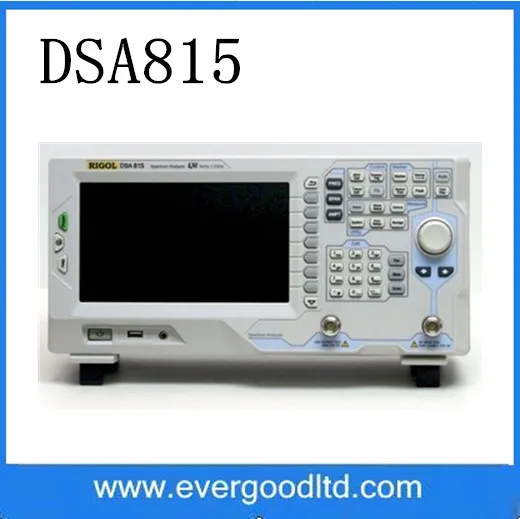

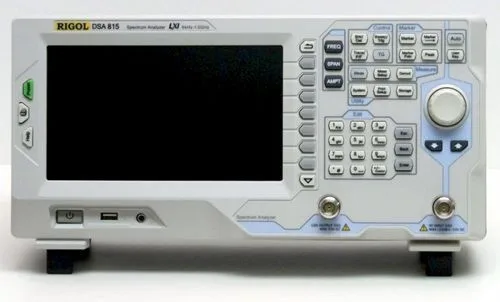

DSA815 Анализатор Спектра 1.5 ГГЦ RIGOL DSA815 Анализатор Спектра со Следящим Генератором

-9 кГц до 1.5 ГГц Диапазон Частот

внутренняя Частота Ссылка
опорная Частота 10 МГц
Скорость старения < 2 частей на миллион/год
Стабильность температуры 20 ° C до 30 ° C < 2 частей на миллион
Точность Считывания частоты
Разрешение маркер диапазона/(развертки точки-1)
маркер Неопределенность ± (индикация частоты × опорной частоты неопределенность + 1%
× пролет + 10% × разрешение полосы пропускания + разрешение маркер)
маркер Счетчик Частоты
резолюция 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
неопределенность ± (индикация частоты × опорной частоты неопределенность + разрешение счетчик)
Диапазон частот
диапазон 0 Гц, 100 Гц до 1.5 ГГц
неопределенность ± размах/(развертки точки-1)
SSB Фазовый Шум
Несущей частоты 10 кГц <-88 дб/Гц тип.
полосы
разрешение Полосы Пропускания (-3 дб) 100 Гц до 1 МГц, в 1-3-10
разрешение Полосы Пропускания (-6 дб) 200 Гц, 9 кГц, 120 кГц
RBW Неопределенность < 5%, номинальная
разрешение Фильтр Форм-Фактор (60 дб: 3 дб) < 5, номинальная
Полоса Пропускания (-3 дб) 1 Гц до 3 МГц, в 1-3-10

AmplitudeMeasurement Диапазон
диапазон DANL до + 20 дбм
максимальный Номинальный Уровень Входного Сигнала
Напряжение ПОСТОЯННОГО ТОКА 50 В
CW RF Мощность ВЧ ослабление ≥ 30 дб 20 дбм (100 МВт)
Максимум Нанесенный Уровень 30 дбм (1 Вт)
Средний Уровень Собственных Шумов (DANL)
0 дб ВЧ ослабление RBW = ВБВП = 100 Гц, образец детектор, проследить средний ≥ 50, нормализуют до 1 Гц
DANL (Предусилитель Выкл) 100 кГц до 1 МГц <-90 дбм-110 дбм
1 МГц до 1.5 ГГц <-110 дбм + 6 × (е/Мгц) дб, тип..-115 дбм
DANL (Предусилитель Выкл) 100 кГц до 1 МГц
1 МГц до 1.5 ГГц <-130 дбм + 6 × (е/Мгц) дб, тип..-135 дбм
Индикатор уровня
логарифмическая Уровень Ось 1 дб до 200 дб
линейный Уровень Оси от 0 до Контрольного Уровня
количество Дисплей Очков Нормальный 601
количество Трасс 3 + математика след
трассировка Детекторы Нормальный, положительный пик, отрицательный пик, образец, RMS, напряжение Средний, квази-пик
Функции трассировки Ясно Написать, Max Hold, Min Hold, в среднем, вид, пустой
единицы Уровне Оси дбм, дбмв, дбмкв, н. в., и micro; V, м. в., V, nW, и micro; W, мвт, W
Частотный диапазон
10 дб ВЧ ослабление по сравнению с 50 годом МГц, 20 ° C до 30 ° C
Частотный диапазон
(предусилитель Выкл) 100 кГц до 1.5 ГГц < 0.7 дб
Частотный диапазон
(предусилитель) 1 МГц до 1.5 ГГц < 1.0 дб
входное Затухание Переключение Неопределенности
Диапазон настройки от 0 до 30 дб, в 1 дб шаг
переключение Неопределенности fc = 50 МГц, по сравнению с 10 дб, 20 ° C до 30 ° C < 0.5 дб
абсолютная Амплитуда Неопределенность
fc = 50 МГц неопределенности, пиковый детектор, предусилитель выкл,
10 дб ВЧ ослабление входной сигнал =-10 дбм, 20 ° C до 30 ° C ± 0.4 дб
опорный Уровень
диапазон от-100 дбм до + 20 дбм, в 1 дб шаг
разрешение Логарифмическом Масштабе 0.01 дб
линейная Шкала 4 цифр
Погрешность измерения уровня
Погрешность измерения уровня 95% уровня доверия, S/N > 20 дб, RBW = ВБВП = 1 кГц,
предусилитель выкл, 10 МГц < к < 3 ГГц, 20 ° C до 30 ° C < 1.5 дб, номинальная
РФ КСВН Входа
10 дб ВЧ ослабление
КСВ 1 МГц до 1.5 ГГц < 1.5
интермодуляция
второй Гармоники Перехват (ШИ) + 40 дбм
третьего порядка Интермодуляция (ВП) фк > 30 МГц + 10 дбм
ложные Ответы
Частота обновления изображения <-60 дб
промежуточная Частота <-60 дб
ложные Ответы, присущие <-88 дбм, тип.
ложные Ответы, другие ссылки на местные осцилляторов,
referenced to A/D преобразования,
ссылки на субгармонична первого LO
ссылка на гармоники первого LO <-60 дб

SweepSweep Временной Диапазон 100 Гц ≤ Размах ≤ 5 ГГц 10 MS до 1500 s
пролет 0 = 20 & micro; s 1500 s
Время развертки Неопределенности 100 Гц ≤ Размах ≤ 5 ГГц 5%, номинальная
диапазон = 0 0.5%, номинальная
развертки Режим непрерывной, одноместный

триггер FunctionTrigger Источник Free run, видео, внешний
внешний Триггер Уровень 5 В TTL уровня

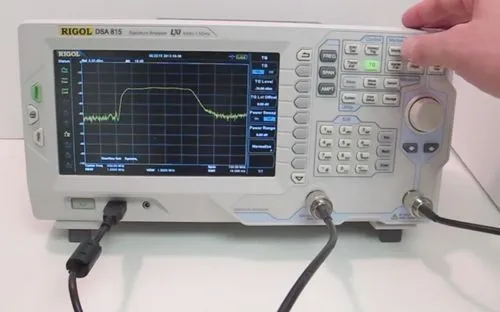

отслеживание GeneratorTG Выход
Диапазон частот 9 кГц до 1.5 ГГц
Уровень выходного сигнала-20 дбм до 0 дбм, в 1 дб шаг
выход Плоскостности 1 МГц до 1.5 ГГц, относительно 50 МГц ± 3 дб

входы и OutputsRF Вход
сопротивление 50Ω
разъем N женский
TG Out
сопротивление 50Ω
разъем N женский
10 МГц REF/10 МГц REF Out/Внешний Запуск В
разъем BNC женский
10 МГц REF По Амплитуде 0 дбм до + 10 дбм
10 МГц REF Out Амплитуда + 3 дбм до + 10 дбм
пусковое Напряжение 5 В TTL уровня
USB
USB Host Разъем B вилка
протокол Версии 2.0
устройство USB Разъем разъем
протокол Версии 2.0

генеральный SpecificationsDisplay
тип TFT LCD
разрешение 800 × 480
размер 8 "
цвета 64 К
принтер Поддерживает
протокол PictBridge
пульт дистанционного Управления
USB USB TMC
Интерфейс LAN 10/100 Base-T, RJ-45
IEC/IEEE автобус (GIB) с опт. USB-GPIB IEEE488.2
массовая Память
массовая Память Флэш-диск (внутренний)
USB Диск (не входит в комплект)
Питания
Диапазон входного Напряжения, AC 100 В до 240 В, номинальная
Питание ПЕРЕМЕННОГО ТОКА Частоты 45 Гц до 440 Гц
Потребляемая мощность тип. 35 Вт, макс 50 Вт со всеми опциями
температура
Диапазон Температур хранения-20 ° C до 70 ° C
размеры
W × Н × D 361 × 178 × 128 мм
14.2 × 7.0 × 5.0 дюймов

характеристика и Преимущества
все-Цифровой ЕСЛИ Технологии
9 кГц до 1.5 ГГц Диапазон Частот
до-135 дбм Средний Уровень Собственных Шумов (DANL)
-80 дб/Гц 10 кГц смещение Фазовый Шум
всего Амплитуда Неопределенность < 1.5 дб
100 Гц Минимальное Разрешение Полосы Пропускания (RBW)
расширенные функции Измерения (Опция)
EMI Фильтр и Квазипиковый Детектор Комплект (опционально)
Комплект КСВ Измерения (опция)
полный Подключения: LAN, USB host, USB device, GPIB (опция)
8 Дюймов WVGA (800x480) Дисплей
компактный Размер, Легкий вес конструкции
расширенные функции
уникальный широкоформатный дисплей, дружественный интерфейс и простой в использовании операции
