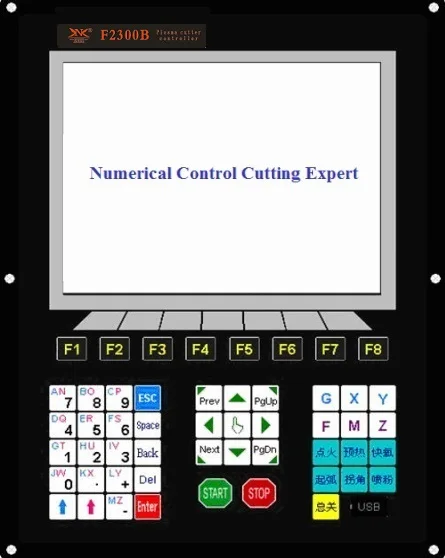

Плазменный резак с ЧПУ, система с ЧПУ, режущий expert F2300B

Характеристики системы:

1) меню на китайском/английском/французском/Португальский/русском/датском/корейском языке, меню может быть переключено только одной кнопкой.

2) доступны 47 типов графики (включая шаблон сетки), детали чипа и детали отверстия.

3) поддерживает код EIA (G) и различные FastCAM, FreeNest, SmartNest, IBE программное обеспечение.

4) компактный дизайн клавиатуры, легко вводить файлы.

5) графика имеет некоторые операции, такие как пропорции, вращение, зеркальное отображение.

6) графику можно наносить на матрицу, взаимодействие, сложить режимы.

7) стальная пластина может быть отрегулирована в соответствии с любой стальной стороной.

8) система координат могут быть выполнены по индивидуальному заказу для поддержки двумерный код географические координаты все восемь kinDs.

9) все типы входных и выходных портов и количество могут быть настроены (обычно открытые или нормально закрытые).

10) функция самодиагностики, чтобы диагностировать состояние ключа и все состояние IO, облегчающая инспекцию и диагностику.

11) предоставьте передний интерфейс USB для копирования файлов.

12) систему можно легко модернизировать через интерфейс USB, и мы обеспечиваем пожизненное обновление.

13) все функции и методы могут обновляться онлайн, и не беспокойтесь о послепродажном обслуживании.

14) Импортные и экспортные файлы с помощью одной или всех файлов.

15) Отображение времени, недели и часов.

16) параметры резервного копирования и онлайн-обновления.

17) поддерживает пламя, плазменную, пылеобразную съемку и демонстрацию четырех видов режимов.

18) включая различные типы параметров обработки для удовлетворения потребностей различных процессов.

19) пламя и Plasma разделены на порты управления IO.

20) Поддержка THC, два уровня подогрева, три уровня пирсинга в режиме пламени.

21) отзывы о плазменной дуге, позиционные отзывы, автоматическое отключение дуги за углом.

22) Поддержка резки кромок. Он может сэкономить время подогрева для толстой стальной пластины.

23) скорость движения может достигать ускорения в реальном времени, замедления.

24) в зависимости от толщины пластины скорость резки автоматически ограничена ограничением скорости в угле, что позволяет эффективно предотвратить ожоги.

25) выберите ряд и колонку вручную.

26) Динамическая/Статическая иллюстрация процесса, графическое Увеличение/уменьшение, динамическое отслеживание точки отключения в режиме масштабирования.

27) DSP как ядро может контролировать движение машины, высокая скорость, точность и низкий уровень шума.

28) для вашего удобства можно задать скорость запуска и ускорения.

29) Автоматическое запоминание рабочей ситуации и последней точки резки, когда выключено.

30) функция "режущая офсетная" позволяет избежать отходов стальной пластины, когда гнездовой пластины Высчитывается неправильно.

31) создать различные властные структуры и соответствующий пароль, чтобы обеспечить защиту прав производителей оборудования.

32) Дистанционное управление на дальнем расстоянии может управлять машиной для движения вперед, назад, влево, вправо и резки, остановки и так далее (Опциональная конфигурация).

33) контроллер плазменной дуги поддерживает два режима закрывания дуги THC: скорость и расстояние, что делает машину более устойчивой и безопасной.

Технический индикатор:

1) Ось управления: 2 оси связи (3 оси, Настраиваемые)

2) точность управления: +/-0,001 мм

3) Диапазон координат: +/-99999,999 мм

4) Макс. Импульсы: 160 кГц. Максимальная скорость: 15000 мм/м

5) Макс строк кода: 150000 линий

6) Максимальный размер одного кода: 4 м

7) Разрешение времени: 10 мс

8) Рабочее напряжение: постоянный ток + 24 В, постоянный ток, входная мощность

9) Рабочая температура: 0 ℃ ~ + 50 ℃. Влажность, 5 ~ 95%.

Системы Интерфейс:

A) 15 штырьков SMA Male, интерфейс 2 оси привода двигателя.

B) 25 штифтов SMA Гнездовой интерфейс 16 каналовОптоэлектронные ИзоляцииВыходные порты, максимальный ток заднего потока 300 мА.

C) 25 контактов SMA, 16 каналовОптоэлектронные ИзоляцииВходные порты, максимальный выходной ток 300 мА.

D) интерфейс USB на передней панели, для удобства передачи кода резки.

E) Расширьте Порты ввода/вывода IO, входные порты ШИМ, порты аналогового ввода.

F2300 аппаратная конфигурация:

1. Кнопка монитора: 10,4 дюймов 800*480, высокое разрешение 16 миллионов цветов и высокая яркость ЖК-дисплей

2. Память: 64M SDRAM

3. Доступное пространство для программ для пользователя: электронный жесткий диск 256 м

4. Основная частота системы: 400 МГц

5. USB: передний интерфейс USB 1,1, не менее 16 Гб U диск

6. Клавиатура: электронная клавиатура из фольги PCB

7. Шасси: полностью защищенная стальная конструкция, которая защищает электромагнитное излучение, помехи и статическое электричество

Установка: (мм)
