1, введение продукта

Контроллер серии cm-это своеобразный интеллектуальный, многоцелевой контроллер солнечной заряда и разрядки. В семье используется фиксированный ЖК-дисплей, с очень дружелюбным интерфейсом; различные параметры управления могут быть гибко установлены, полностью соответствовать вашим различным требованиям приложения.

Контроллер серии cm имеет следующие особенности:

1, изображение ЖК-графического символа

2, простое управление кнопкой

3, автоматическая идентификация системы

4, Интеллектуальный режим pwm Charge

5, автоматическая компенсация температуры

6, регулируемые параметры заряда-разряда

7, установочный режим работы

8, накопленная функция заряда и разрядки ampere hour

9, удаленная функция мониторинга и управления (на заказ)

10, батарея заднего хода-защита от разрядки

11, батарея низкого напряжения disconnection (lvd)

12, защита от обратного подключения батареи

13, перегрузка, защита от короткого замыкания

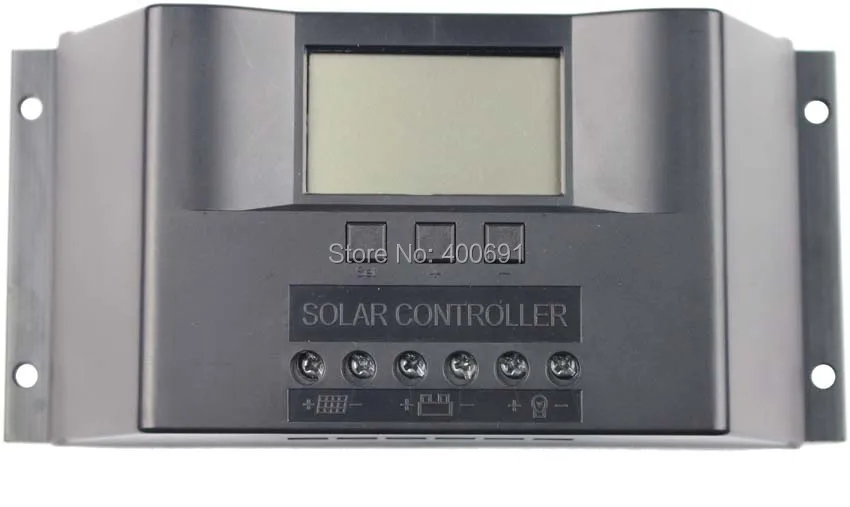

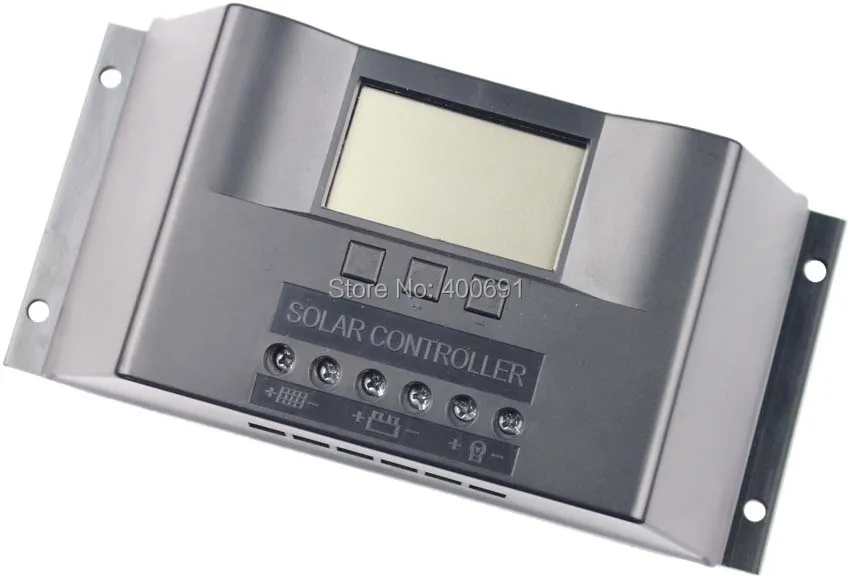

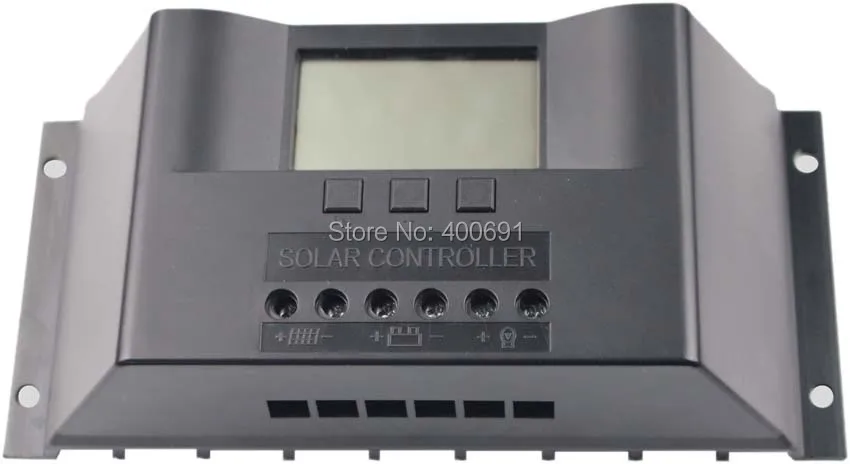

2, выставка продукта

3, технические данные

4, как установить

1, читайте инструменты и кабели.

Поощряйте соответствие правильных кабелей. Гарантируйте, что текущая плотность <4мм2, которая является проводимым, чтобы уменьшить падение напряжения линии. Перев: 30А с 10мм2 кабелем. Проверьте погодные установки сайтов соблюдение соответствующих требований безопасности. Пожалуйста, избегайте сырости, пыли, есть место легковоспламеняющееся, взрывные и коррозионные газы используют контроллер для установки

2, установите контроллер в фиксированную вертикальную плоскость. См. раздел 5 размера пор и промежутки пор. Чтобы обеспечить хорошие условия для термоконтроля, пожалуйста, установите в сторону на 10 см ниже контроллера пространства.

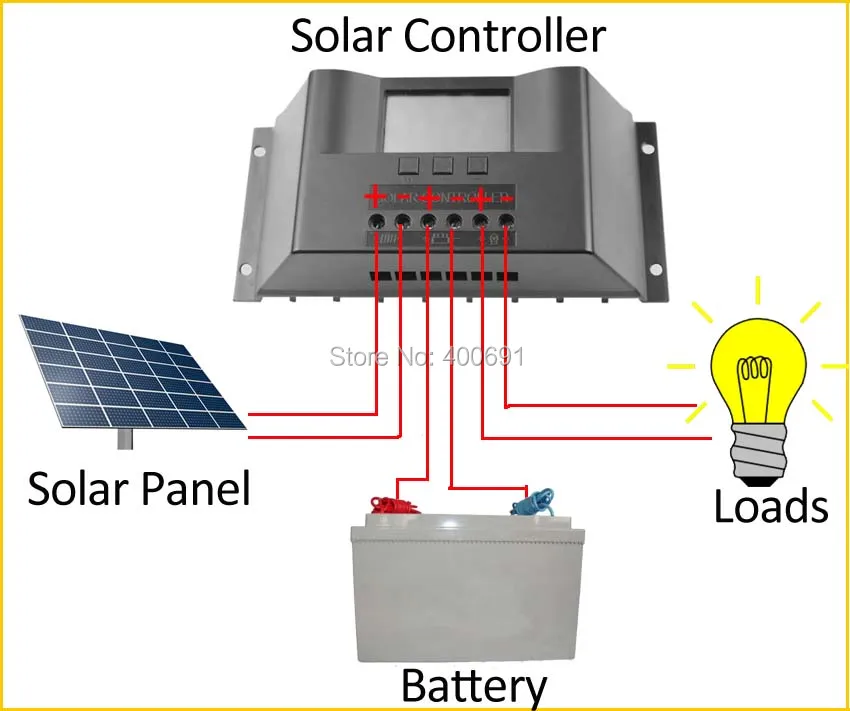

3, как показано справа, соедините (1) нагрузку (2) батареи и (3) солнечная панель на Геймпад по заказу (1) (2) (3). Обратите внимание на нагрузку, батарею, солнечную панель и контроллер такой же полярности.

4, положите в внешний датчик температуры слева от контроллера (Пробник порт). Температурный датчик должен быть похож на пространство с батареей. (В противном случае контроллер будет контролировать параметры всех неправильных температурных компенсаций.)

5, если у вас есть функция дистанционного контроля и управления, пожалуйста, вставьте один конец подключенного провода связи справа от контроллера (порт связи), в другом конце подключение к хосту компьютеру.

Снос:Для предотвращения аварий, пожалуйста, заказывайте снос солнечных батарей, батареи и нагрузки отсоединяются с контроллером.

Примечание: полярность аккумулятора не повредит контроллер, но вы будете иметь риски безопасности нагрузки.

4, Управление

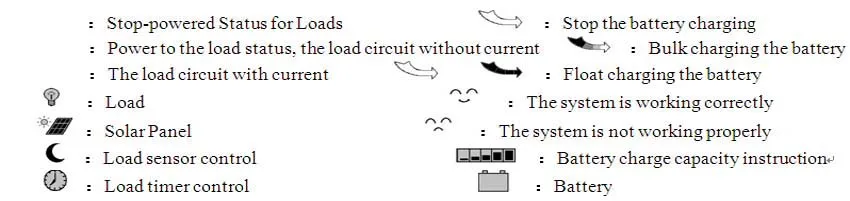

1, описание ЖК-графического символа

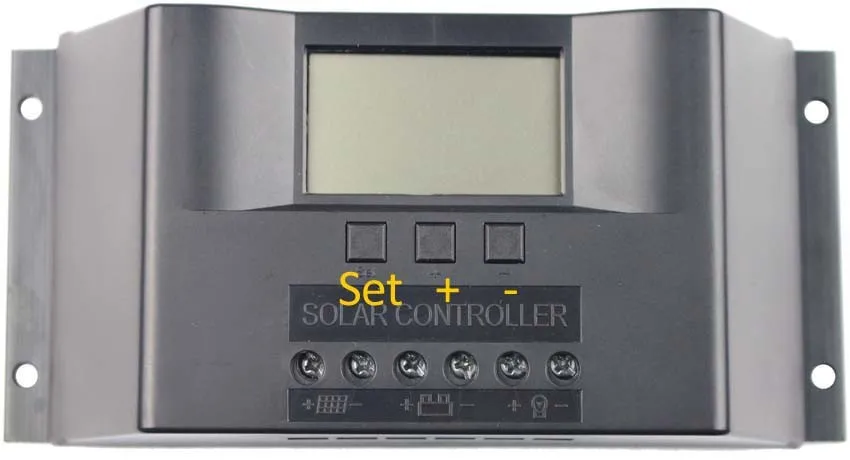

 2, описание функции кнопки

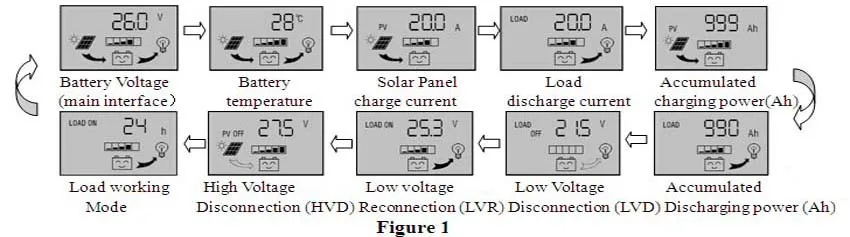

Комплект :Кнопка переключения петли, использовать кнопку для цикла между страницами в последовательности каждого цикла коммутатора, показанной в (рис. 1)

+: Регулировка параметров плюс кнопки. Кроме того, в состоянии в параметре просмотра, долго нажмите кнопку больше 5 секунд, все параметры для восстановления заводских настроек.

-: Регулировка параметров минус кнопка. Кроме того, в главном интерфейсе Нажмите эту кнопку, чтобы переключить нагрузку.

3, посмотрите и установите параметры:

Контроллер по умолчанию будет вводить интерфейс "напряжение батареи" после корректного включения питания. Это главный интерфейс. Используйте кнопкуКомплектВ свою очередь мог бы посетить следующие параметры интерфейса. Если этот интерфейс может быть установлен, длинный нажмите кнопкуКомплект(> 5 секунд, номера запускают мигающий) для ввода интерфейса настройки параметров; настройка интерфейса параметра после долгого нажатия кнопкиКомплектСнова. (Номера перестают мигать)

3.1 Напряжения батареи зрения

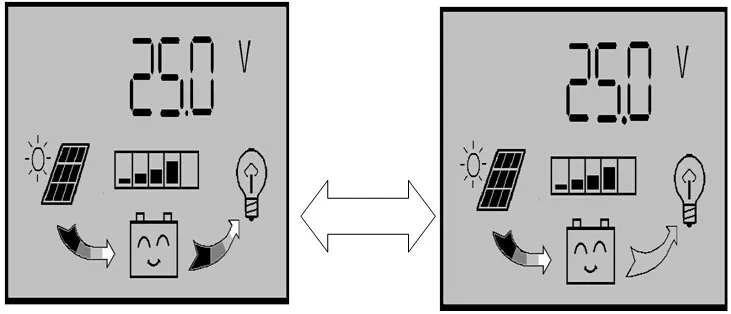

Как показано справа, отображает значение для текущего напряжения батареи.Этот интерфейс (на основе интерфейса) отображает статус заряда, статус разрядки, емкость батареи и напряжение батареи.

3.2 контроль нагрузки на/OFF

Просмотр интерфейса в напряжении батареи может быть использован ключ

-На, от нагрузки

В другом интерфейсе ключ нет такой функции.

3.3 температура окружающей среды

Как показано справа, отображает температуру окружающей среды контроллера,Значение для компенсации температуры на функции lvd.Датчик должен быть вставлен перед использованием контроллера.

3.4 солнечная панель зарядка точка зрения

Как показано справа, отображается значение заряда тока от солнечной панели.

3.5 нагрузка, выполняемая с точки зрения текущей точки зрения

Как показано справа, отображает значение разрядки тока для нагрузок.

3.6 просмотр накопившейся мощности зарядки (ah) на солнечной панели и обратно к нулю

Как показано справа, отображать накопившуюся мощность зарядки от солнечной панели (Total ampere hour), длинные нажмите кнопкуКомплектБолее 5 секунд значение будет возвращено к нулю.

3.7 просмотр накопившейся мощности разрядки (ah) в зависимости от нагрузки и обратно к нулю

Как показано справа, отображать накопившуюся мощность разрядки для нагрузок (суммарный ampere hour), длинные нажмите кнопкуКомплектБолее 5 секунд значение будет возвращено к нулю.

3.8 вид и установка понижающая защита от отключения напряжения

Как показано справа, показывает значения для lvd защиты напряжения. Когда напряжение батареи ниже, чем напряжение защиты, контроллер отсоединит канал загрузки, чтобы предотвратить Сброс аккумулятора.

Длинные нажмите кнопкуКомплект(> 5 секунд) в этом интерфейсе номера начинают мигать, которые вошли в интерфейс настройки lvd, вы можете использовать ключ+-Для настройки параметра. После долгой печати КлючКомплект(5 секунд) для выхода параметра настройки параметра контроллер сохранит настройки.

3.9 Просмотр и установка понижения напряжения

Как показано справа, показывает значения для напряжения lvr. Под защитой lvd в контроллере, когда напряжение батареи восстановлено в более высоком напряжении, чем напряжение lvr, контроллер повторно подключит загрузочный канал. Длинные нажмите кнопкуКомплект(> 5 секунд) в этом интерфейсе номера начинают мигать, которые вошли в интерфейс настройки lvr, вы можете использовать ключ+-Чтобы настроить theparameter. После долгой печати КлючКомплект(> 5 секунд) для вывода параметра настройки параметра контроллер сохранит настройки.

3.10 вид и Настройка высокого напряжения разъединение

Как показано справа, показывает значения для напряжения HVD. Когда напряжение батареи достигает напряжения ввд, контроллер отрежет зарядный канал для предотвращения перезарядки аккумулятора. Отбрасывание заряда батареи под значением зарядный канал будет повторно соединен. Длинные нажмите кнопкуКомплект(> 5 секунд) в этом интерфейсе номера начинают мигать, которые вошли в интерфейс настройки HVD, вы можете использовать ключ+-Для настройки параметра. После долгой печати КлючКомплект(> 5 секунд) для вывода параметра настройки параметра контроллер сохранит настройки.

3.11 вид и комплект рабочего режима нагрузки

Как показано в праве загружается интерфейс рабочего режима, различные значения представляют различные рабочие шаблоны нагрузки.

24h-говорит нормальный режим, в случае без неисправности состояние нагрузки всегда в силе.

1h ~ 23h-говорит свет управления со временем режим управления, нагрузка питания после темноты,

И закройте нагрузку в соответствии с настройкой таймера.

0h-said режим освещения света, загрузка мощности после темноты, выключите нагрузку после тянет.

Длинные нажмите кнопкуКомплект(> 5 секунд)В этом интерфейсе номера начинают мигать,

Которые вошли в интерфейс настройки рабочей нагрузки, вы можете использовать ключ+-Для настройки параметра. После долгой печати КлючКомплект(> 5 секунд)Для завершения настройки параметра контроллер сохранит настройки.

4, общая вина и передача

Защита и лечение lvd:

Дисплей экрана как показано в рисунке, что батарея падает ниже lvd

Защита от перенапряжения. Контроллер вошел в режим защиты lcd, загрузочный канал

Был отключен. Используйте солнечные панели подзарядить аккумулятор или зарядное устройство, когда

Напряжение батареи достигает напряжения lvr, контроллер возобновит на нагрузку

Поставляем, в нормальное рабочее состояние.

Защита от перегрузки и лечение:

Экран дисплея (см. рисунок) и мигающий выраженный контур петли нагрузки тока выдержал 60 секунд, чем 1.5 раз номинальный ток, контроллер вошел в состояние защиты перегрузки. После уменьшения нагрузки нажмите кнопку- Для восстановления мощности к нагрузке.

Защита от короткого замыкания и лечение:

Экран дисплея (см. рисунок справа) и мигающий выражал, что есть короткий контур по нагрузке петли цепи. Контроллер имеет ввод в систему защиты короткого замыкания

Проверьте нагрузку, если существует повреждение или нет, если существует кабель короткого замыкания или нет, после проблемной съемки короткий нажмите кнопку-Для восстановления.

Неисправность и лечение солнечной батареи:

Символ мигания представляет Контроллер не выявил солнечных панелей в течение 24часов. Проверьте, существует ли подключение от солнечной панели, проверьте, существует ли открытый канал между солнечными панелями с контроллером.

Ударных нагрузок Неисправность:

Открыть нагрузки еслиМигающий, который указывает на ток нагрузки, больше, чем дважды Номинальный ток контроллера. Контроллер перезапускает загрузку в действии многих таймеров do.
