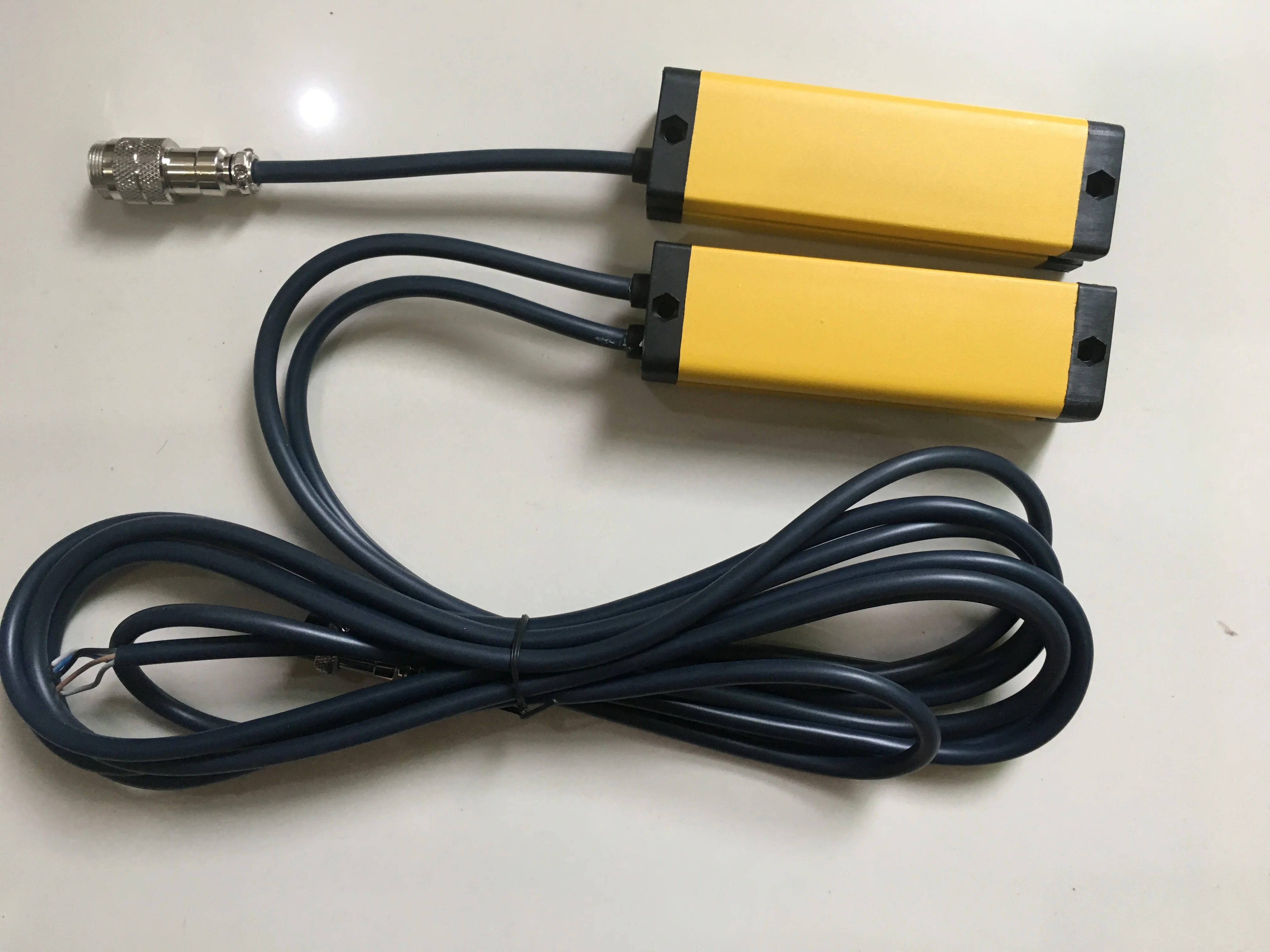

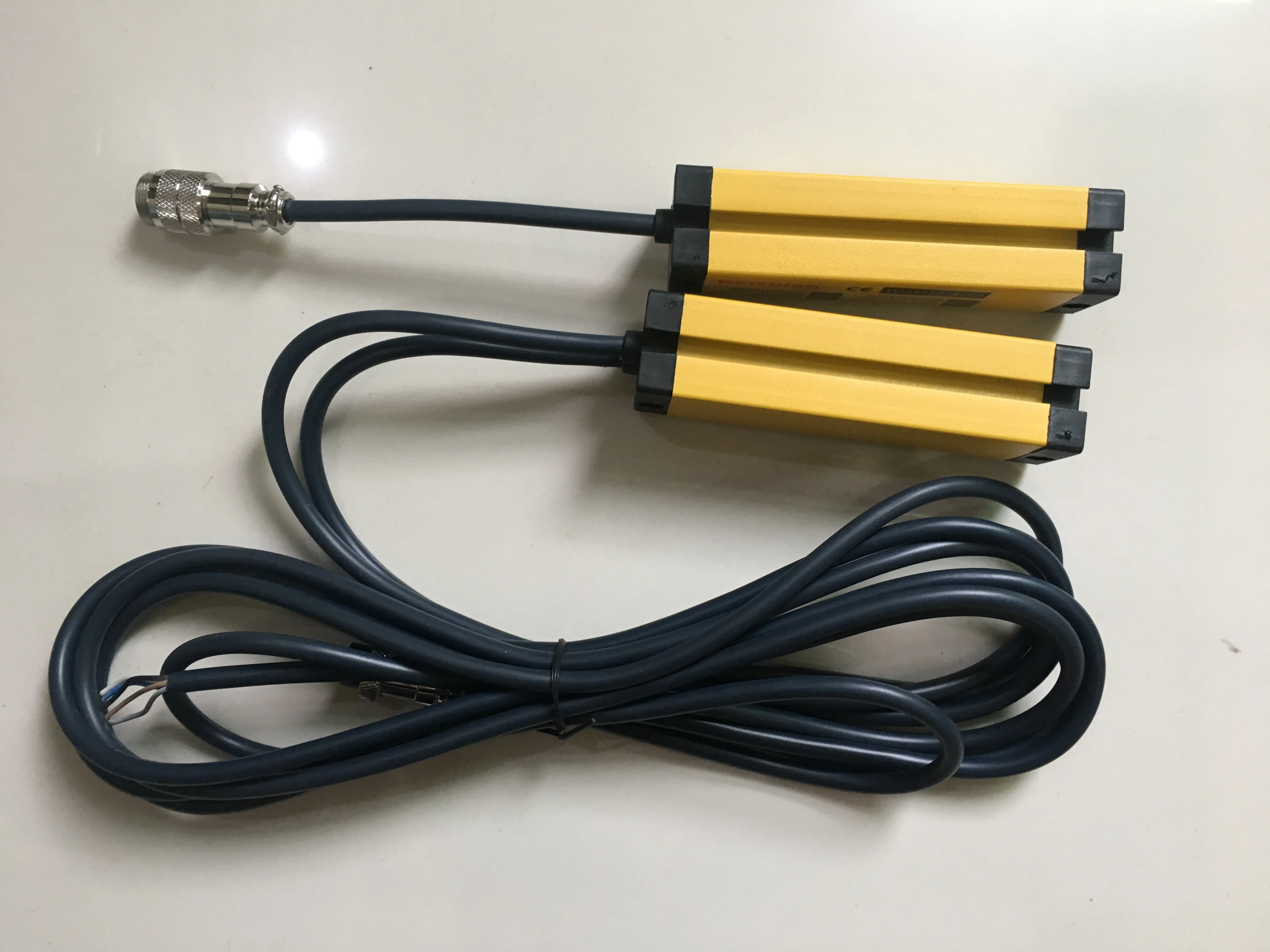

4 Балки 20 мм реле выход Защита лучи света занавес безопасности решетки

4 Балки 20 мм реле выход Защита лучи света занавес безопасности решетки

Релейный выход:          Нормально открытый и нормально закрытый Световая занавеска, 3-32 Очки, Расстояние между отверстиями 20 мм, 40 мм Доступны для продажи

Кабель связи 2,5 м. Контроль Кабель 2 м

Продукт Название: БезопасностьЛегкие Шторы, Защитная решетка
Напряжение: 10-30VDC
Ток:  Реле 1А

Дальность обнаружения светового занавеса
Старая версия
4-16 точек расстояние обнаружения по умолчанию от 0,5 м до 5 м
Может увеличить расстояние срабатывания до 10 метров, чтобы подтвердить с нами перед заказом
Новая версия
4-60 точек
30 баллов выше только обычно opne
30 баллов или более необходимо подтвердить с нами перед заказом
Ниже 30 точек, расстояние срабатывания составляет 5 метров
Более 30 точек, расстояние срабатывания составляет 3,5 метра

Расстояние 10 мм-это набор из 6 точек, поэтому есть только 6 точек. 12 баллов. 18 баллов. 24 очка. 30 баллов.

Если вам нужны другие параметры, пожалуйста, свяжитесь с нами

Светлые шторы имеют два вида

Один транзисторный выход

Другой-релейный выход

Так что

Высота светлых штор-это расстояние * + 3,5 см

Пример 4 точки * 20 мм расстояние + 3,5 = 11,5 см приблизительный

ТРАНЗИСТОР Выходная Ширина * Глубина 27 мм * 30 мм приблизительная

Релейная Выходная Ширина * Глубина 35 мм * 30 мм приблизительная

Эффективный диапазон защиты poits * Пример расстояния 4 точки * 20 мм расстояние = 80 м ㎡

Самая длинная Дистанция обнаружения 220 см

Самая короткая Дистанция обнаружения 11 см

Для расстояния Он имеет 2 вида один 20 мм другой один 40 мм

Если вы хотите защитить объект, например пальцы, следует выбрать расстояние 20 мм

Если вы хотите защитить объект, например, вручную, следует выбрать расстояние 40 мм

Один транзисторный выход имеет 4 вида

1 выход транзистора NPN нормально закрытый

2 выхода транзистора NPN нормально открытый

3 выхода транзистора PNP нормально закрытый

4 выхода транзистора PNP нормально открытый

Релейный выход только один нормально открытый и нормально закрытый

Электрическая схема коннекции

         Защитная световая занавеска Мощность
         Безопасность Световая занавеска Контроллер
         Защитная световая занавеска Кронштейн

Безопасный и надежный
Нанесите на сборочную линию, ограниченную область. Опасная зона. Оборудование для резки бумаги, кожа
Кожаное оборудование, деревообрабатывающее оборудование, вертикальная машина. Ковочные станки, Chongjian станки
Проверка безопасности может быть надежной защитой личной или физической безопасности,
Защита производительности
Внутренний усилитель, использование модулированного источника света, синхронный режим сканирования, анти
Внешние помехи, легко установить.
Выходная функция является грандиозной
Релейный выход и тиристорный выход могут быть выбраны непосредственно с PLC
Подключен к использованию, также может быть подключен к используемому материалу управления световой занавеской.


Технические параметры
Рабочее напряжение 12/24 В постоянного тока (+ lO %)
Потребление тока 150 мА
Угол поворота O-15 градусов (1 м)
Инфракрасная Труба Номер 12 дорога
Время отклика <30 мс
Задержка возврата> 500 мс
Светодиодный индикатор действия (красный-индикатор, зеленый-активный)
Сопротивление изоляции
Давление 500 в
Реле выходного режима точка плавления/Выход NPN/выход PNP
Предмет, который будет обнаружен 30, не является прозрачным
Класс защиты IP66
Температура окружающей среды-20 + 70
Материал корпуса алюминий, железо
Вилка подключения-in
Соединительный кабель 25 метров (можно согласовать)
Контактный ток 1 A 120VAC/24VDC
Внешний вид цвет желтый, черный
