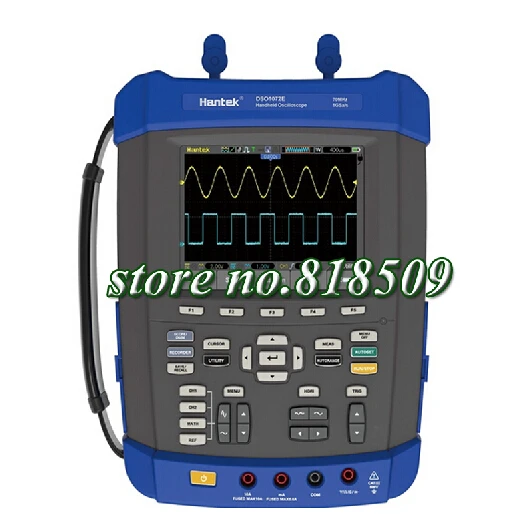

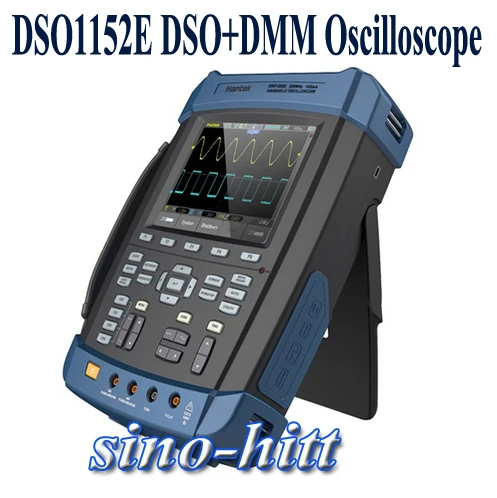

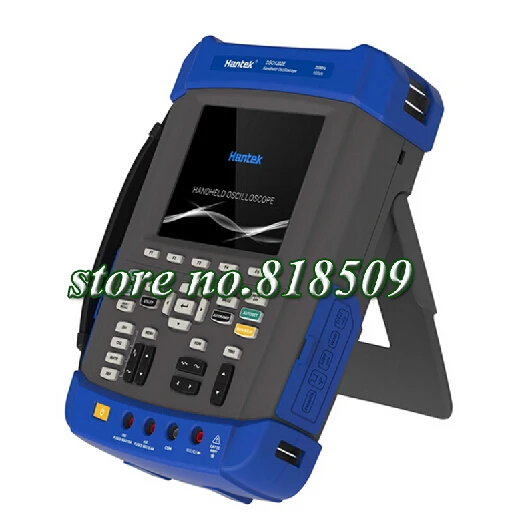

Оригинал DSO1152E Обновление Hantek Осциллограф 150 МГц 2CH 1GSa/s 2 М Глубина Памяти DMM USB TFT LCD
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.50 руб. | 0.71 руб. | 0 руб. |
| Feb-18-2026 | 0.53 руб. | 0.70 руб. | 0 руб. |
| Jan-18-2026 | 0.79 руб. | 0.1 руб. | 0 руб. |
| Dec-18-2025 | 0.78 руб. | 0.97 руб. | 0 руб. |
| Nov-18-2025 | 0.48 руб. | 0.85 руб. | 0 руб. |
| Oct-18-2025 | 0.84 руб. | 0.44 руб. | 0 руб. |
| Sep-18-2025 | 0.17 руб. | 0.10 руб. | 0 руб. |
| Aug-18-2025 | 0.12 руб. | 0.47 руб. | 0 руб. |
| Jul-18-2025 | 0.51 руб. | 0.20 руб. | 0 руб. |
Описание товара
оригинал DSO1152E с подлинной пакет Обновлено Осциллограф Hantek 150 МГц 2CH 1gsa/с 2 М Глубина Памяти DMM USB TFT LCD 640x480 IP51 DSO-1102E
- высокая Пропускная Способность 150 МГцосциллограф, ЧАСТОТА ДИСКРЕТИЗАЦИИ 1GS/с, и 6000 Отсчетов DMM с аналоговой гистограммой.
- 2 М Глубина памяти.
- большой 5.6 дюймов TFT Цветной ЖК-Дисплей; Высокое Разрешение (640*480); Двойного Окна Дизайн-Более четкое, более Подробно
- One-touch автоматически оптимизирует настройки позиции, диапазон, развертки, и запуск заверить стабильного дисплей практически любой формы.
- Easy-to-use pop-up меню со встроенным многоязычным справочной системы.
- 32 автоматические Измерения.
- Математические функции: Сложение, вычитания, умножить, и Делить.
- Store and recall.
- автоматическое отслеживание курсора измерений.
- XY режим.
- встроенный БПФ функция преобразует сигнал временной области в его частотные компоненты для измерения гармоник и искажения в системах.
- форма Записи для захвата/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров.
- функция Pass/Fail сравнивает хранимую сигнала в неизвестном входе.
- средний Режим сглаживания сигналов.
- площадь Выход Волны (2 В, 1 кГц) для регулировки зонда.
- USB Host/Device 2.0 на полной скорости интерфейса, поддержка съемный диск, LAN, простота управления с помощью ПК или междугородной.
- размеры (мм): 260 (L) x220 (W) x75 (H), осуществляется легко
| модель | DSO1072E | DSO1102E | DSO1152E | DSO1202E | |
| приобретение | |||||
| образец Режимы | в Режиме реального Времени | ||||
| приобретение Режимы | |||||
| нормальный | обычные данные только | ||||
| пик Обнаружения | Высокой частоты и randon glith захвата | ||||
| средний | Wavefom Среднем выбор 4,8, 16,32, 64,128 | ||||
| входы | |||||
| входы Муфты | ПЕРЕМЕННОГО ТОКА, DC, ЗЕМЛЯ | ||||
| Импеданс входов | 1MΩ±2%//20пф ± 3pf | ||||
| зонд Затухание | 1X, 10X | ||||
| поддерживается Зонд Коэффициент Затухания | 1X, 10X, 100X, 1000X | ||||
| максимальное Входное Напряжение | CAT I и CAT II: 300 VRMS (10×), Категория Установки; CAT III: 150 VRMS (1×) | ||||
| горизонтальная Система | |||||
| Частота Дискретизации Диапазон | 1gs/с | ||||
| форма волны Интерполяции | (грех х)/х | ||||
| Длина записи | 2 М | ||||
| Диапазон СЕК/ДЕЛ | 4ns/div ~ 2000 s/div в 2, 4, 8 последовательность | 2ns/div ~ 2000 s/div в 2, 4, 8 последовательность | |||
| Частота Дискретизации и Точность Времени задержки | ± 50ppm над любым ≥1ms интервал времени | ||||
| сканирование Диапазон Скоростей | 4ns/div чтобы 8ns/div; (-8div x s/div) до 40 мс; 20ns/div чтобы 80μs/div; (-8div×s/div) до 40 мс 200μs/div чтобы 40 s/div; (-8div×s/div) 400 s | 2ns/div to10ns/div; (-4div×s/div) до 20 мс; | |||
| дельта Время Точность Измерения (полный Диапазон) | одного выстрела, нормальный режим: ± (1 интервал выборки + ppm × показания + 0.6ns); > 16 средних: ± (1 интервал выборки + ppm × показания + 0.4ns); интервал выборки = s/div ÷ 200 | ||||
| вертикальная Система | |||||
| Разрешение по вертикали | 8-бит, все канал отбираются одновременно | ||||
| вольт Диапазон | 2mV/div чтобы 100 В/div на входе BNC | ||||
| пропускная способность | 70 МГц | 100 МГц | 150 МГц | 200 МГц | |
| Время подъема на BNC (типичная) | 5ns | 3.5ns | 2.3ns | 1.8ns | |
| аналоговая Полоса Пропускания в нормальный и Средний режимы BNC или с зондом, ПОСТОЯННОМУ Току | ± 400 В (100 В/div-20V/div); ± 50 В (10 В/div-5V/div) ± 40 В (2 В/div-500mV/div); ± 2 В (200mV/div-50mV/div) ± 400mV (20mV/div-2mV/div) | ||||
| математика | +,-, *,/, БПФ | ||||
| БПФ | Windows: Хеннинга, Flatop, Rectamgular, бартлетт, парней; 1024 контрольной точки | ||||
| Ограничение пропускной способности | 20 МГц | ||||
| низкий Частотный диапазон (-3дб) | ≤10Hz на BNC | ||||
| DC Точность Усиления | ± 3% для Нормальной или Средняя режиме сбора, 100 В/div к 10mV/div. ± 4% для Нормальной или Средняя режиме сбора, 5mV/div к 2mV/div. | ||||
| Точность Измерения ПОСТОЯННОГО ТОКА, средняя Режиме Сбора | Тип измерения: Среднем ≥ сигналов с вертикальном положении при нулевом точность: ± (3% × показания + 0.1div + мв), когда 10mV/div или более выбрано. Тип измерения: Среднем ≥ сигналов с вертикальном положении не на нуле точность: ± [3% × (чтение + вертикальное положение) + 1% от вертикальном положении + 0.2div]. | ||||
| вольт Измерение Повторяемость, средняя Режиме Сбора | дельта вольт между любыми двумя средние ≥ сигналы, полученные в рамках той же установке и условий окружающей среды | ||||
| Система запуска | |||||
| Типы триггеров | края, видео, импульса, склон, с течением времени, альтернативные | ||||
| Источник запуска | CH1, CH2, Линии ПЕРЕМЕННОГО ТОКА | ||||
| Режимы запуска | авто, нормальный, одноместный | ||||
| Тип муфты | DC, ПЕРЕМЕННОГО ТОКА, ВЧ Отклонить, LF Отклонить, Подавление шума | ||||
| Чувствительность триггера (край Тип Триггера) | DC (CH1, CH2): 1div от ПОСТОЯННОГО ТОКА до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц к полный; AC: Ослабляет сигналы ниже 10 Гц; ВЧ Отклонить: Ослабляет сигналы выше 80 кГц; LF Отклонить: Такие Же как постоянному току ограничения частоты выше 150 кГц; ослабляет сигналы ниже 150 кГц. | ||||
| Диапазон Уровня запуска | CH1/CH2: ± 8 делений от центра экрана; | ||||
| Уровень запуска Точность (типичная) Точность для сигналов, имеющих нарастания и спада ≥20ns | CH1/CH2: 0.2div × вольт/дел в пределах ± 4 делений от центра экрана; | ||||
| установить Уровень до 50% (типичная) | работает с входными сигналами ≥50Hz | ||||
| видео Триггера | |||||
| видео Тип Триггера | CH1, CH2: Пик-пик амплитуды 2 подразделений; | ||||
| Форматы сигналов и Полевые Цены | поддерживает NTSC, PAL и SECAM систем вещания для любой области или любой линии | ||||
| выравнивание Диапазон | 100ns ~ 10 s | ||||
| длительность Импульса Триггера | |||||
| длительность Импульса Триггера Режима | триггера, когда (<, > =, или ≠); Положительный импульс или Отрицательных импульсов | ||||
| длительность Импульса Триггера Точка | равных: осциллограф срабатывает, когда по заднему фронту импульса кресты пороговый уровень. не Равны: Если ширина импульса является более узким, чем указано, точки запуска является задний край. в противном случае, осциллографа срабатывает, когда импульс продолжается дольше, чем указано в качестве Импульса. менее: точки запуска задний край. больше, чем (также называется сверхурочные триггер): осциллографа срабатывает, когда импульс продолжается дольше, чем указано в качестве Импульса | ||||
| длительность Импульса Диапазон | 20нс ~ 10 s | ||||
| наклон Триггера | |||||
| наклон Триггера Режима | триггера, когда (<, > =, или ≠); Положительный наклон или Отрицательный наклон | ||||
| наклон Триггера Точка | равных: осциллограф срабатывает, когда наклон сигнала равна набор склон. не Равны: триггеры, когда наклон сигнала осциллограф не равна набор склон. менее: осциллограф срабатывает, когда наклон сигнала меньше, чем заданное склон. больше: осциллограф срабатывает, когда наклон сигнала больше, чем заданное склон. | ||||
| Диапазон времени | 20нс ~ 10 s | ||||
| сверхурочные Триггер | |||||
| с течением Времени Modee | передний фронт или Задний Фронт | ||||
| Диапазон времени | 20нс ~ 10 s | ||||
| альтернативные Триггер | |||||
| триггер на CH1 | внутренний Триггер: Край, длительность Импульса, видео, склон | ||||
| триггер на CH2 | внутренний Триггер: Край, длительность Импульса, видео, склон | ||||
| триггер Частотомер | |||||
| Разрешение считывания | 6 цифр | ||||
| точность (типичная) | ± 30ppm (включая все задания частоты ошибок и ошибок ± 1 отсчет) | ||||
| Диапазон частот | ПЕРЕМЕННОГО ТОКА в сочетании, из 4 Гц минимум до номинальной пропускной способности | ||||
| Источник сигнала | длительность Импульса или Края режимы Запуска: всех доступных trigger источники Частота Счетчик меры источник запуска во все времена, в том числе, когда приобретение осциллограф паузы в связи с изменениями в состояние выполнения, или события завершила приобретение одного выстрела. длительность Импульса режим Триггера: осциллографа рассчитывает импульсов значительного масштаба внутри 1 s измерения окна, которые квалифицируются как triggerable событий,, таких как узкие импульсов в ШИМ импульсов если установлен в < режим и ширина устанавливается на относительно небольшое время. Edge режим Триггера: осциллограф рассчитывает все края достаточно масштабная и полярность. видео режим Триггера: Частота Счетчик не работает. | ||||
| мера | |||||
| курсор Измерения | руководство: разница Напряжения между курсорами: ^ V разница во времени между курсорами: ^ Т взаимное ^ Т в Герцах (1/^ T); трассировка: valtage и время в точке сигнала; | ||||
| авто Measuerment | частота, период, имею в виду, Pk-Pk, циклически RMS, минимум, максимум, время нарастания, Время спада, + длительность Импульса,-длительность Импульса, Delay1-2Rise, Delay1-2Fall, + долг,-долг, Vbase, Vtop, вмид, вамп, выброс, Preshoot, Preiod Имею В Виду, Preiod RMS, | ||||
| сфера Trendplot | 1.2 М Точка | ||||
| общие Характеристики | |||||
| Разрешение дисплея | 640 по горизонтали на 480 пикселей по вертикали | ||||
| Контрастность дисплея | регулируемая (16 передач) с индикатор | ||||
| Выход Компенсатора пробника | |||||
| выходное Напряжение (типовое значение) | о 2Vpp в ≥1MΩ нагрузки | ||||
| частота (типичная) | 1 кГц | ||||
| Питания | |||||
| Напряжение питания | Вход ПЕРЕМЕННОГО ТОКА: 100-240VACRMS, 0.6A МАКС, 50 Гц ~ 60 Гц; Выход ПОСТОЯННОГО ТОКА: 9 В, 2А | ||||
| Потребляемая мощность | < 30 Вт | ||||
| экологические | |||||
| температура | рабочая: 32 ~ 122oF (0 ~ 50oC); при хранении:-40 ~ 159.8oF (-40 ~ 71oC) | ||||
| Способ охлаждения | конвекции | ||||
| влажность | + 104oF или ниже (+ 40oC или ниже): ≤90% относительной влажности; 106 ~ 122oF (+ 41 ~ 50oC): ≤60% относительной влажности | ||||
| высота над уровнем моря | рабочая: Ниже 3,000 м (10,000 футов); Nonoperaring: Ниже 15,000 м (50,000 футов) | ||||
| механические | |||||
| размер | 260 мммм; 220 мм; 75 мм | ||||
| вес | 2.5 КГ (без Упаковки) | ||||
| DMM Режим | |||
| макс. Разрешение | 6000 Отсчетов | ||
| DMM Режимы Тестирования | напряжение, ток, сопротивление, емкость, диод и Непрерывность | ||
| макс. Входное Напряжение | AC: 600 В, DC: 800 В | ||
| макс. Входной Ток | ПЕРЕМЕННОГО ТОКА: 10А, ПОСТОЯННОГО ТОКА: 10A | ||
| входное Сопротивление | 10MΩ | ||
| DMM TrendPlot | 1.2 М Точка | ||
| диапазон | разрешение | точность | разрешение |
| Напряжение ПОСТОЯННОГО ТОКА | 60.00mV | ± 1% ± 3 цифра | 10uV |
| 600.0mV | 100uV | ||
| 6.000 В | мв | ||
| 60.00 В | мв | ||
| 600.0 В | 100mV | ||
| 800 В | 1 В | ||
| Напряжения ПЕРЕМЕННОГО ТОКА | 60.00mV | ± 1% ± 3 цифра | 10uV |
| 600.0mV | 100uV | ||
| 6.000 В | мв | ||
| 60.00 В | мв | ||
| 600.0 В | 100mV | ||
| ПОСТОЯННОГО ТОКА | 60.00mA | ± 1% ± 5 цифра | 10uA |
| 600.0mA | ± 5% ± 5 цифра | 100uA | |
| 6.000A | ма | ||
| 10.00A | ма | ||
| ПЕРЕМЕННЫЙ Ток | 60.00mA | ± 1% ± 5 цифра | 10uA |
| 600.0mA | ± 5% ± 5 цифра | 100uA | |
| 6.000A | ма | ||
| 10.00A | ма | ||
| сопротивление | 600Ω | ± 1% ± 3 цифра | 0.1 Ω |
| 6.000K Ω | 1Ω | ||
| 60.00K Ω | 10Ω | ||
| 600.0K Ω | КОМ | ||
| 6.000M Ω | КОМ | ||
| 60.00M Ω | ± 1% ± 5 цифра | 100KΩ | |
| емкость | 40.00nF | ± 2% ± 5 цифра | 10pF |
| 400.0nF | 100pF | ||
| 4.000 мкФ | 1nF | ||
| 40.00 мкФ | 10нф | ||
| 400.0 мкФ | 100nF | ||
| внимание: наименьшее значение емкости, которые могут быть измерены в 5nF | |||
| диод | 0 В ~ 2.0 В | ||
| ON-OFF test | < 10Ω | ||
