ИЗОЛИРОВАННЫЙ ТИПRsчетыреста восемьдесят пятьРетранслятор Описание

А информация о продукте

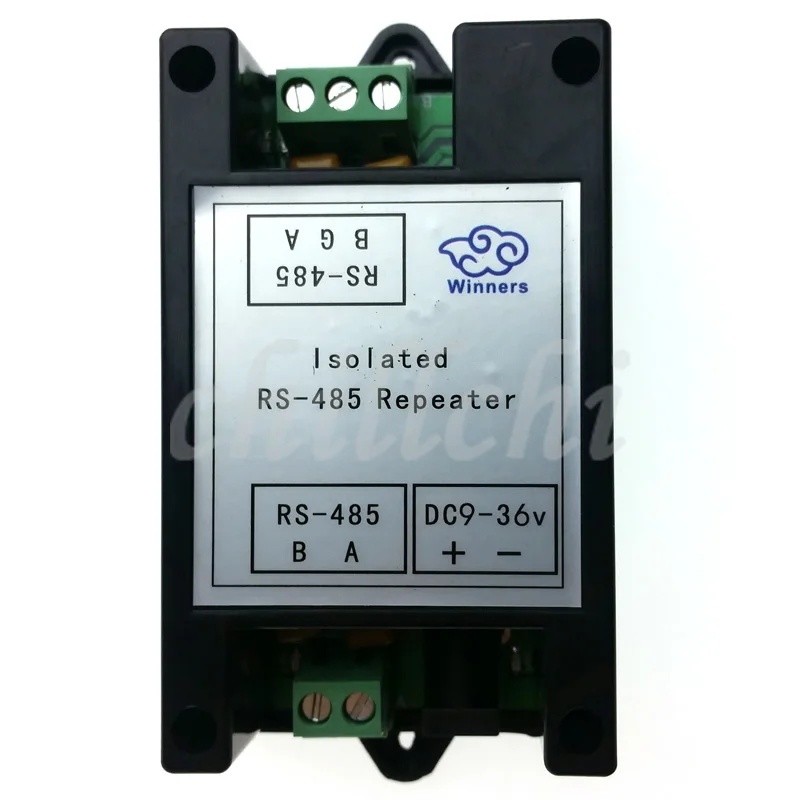

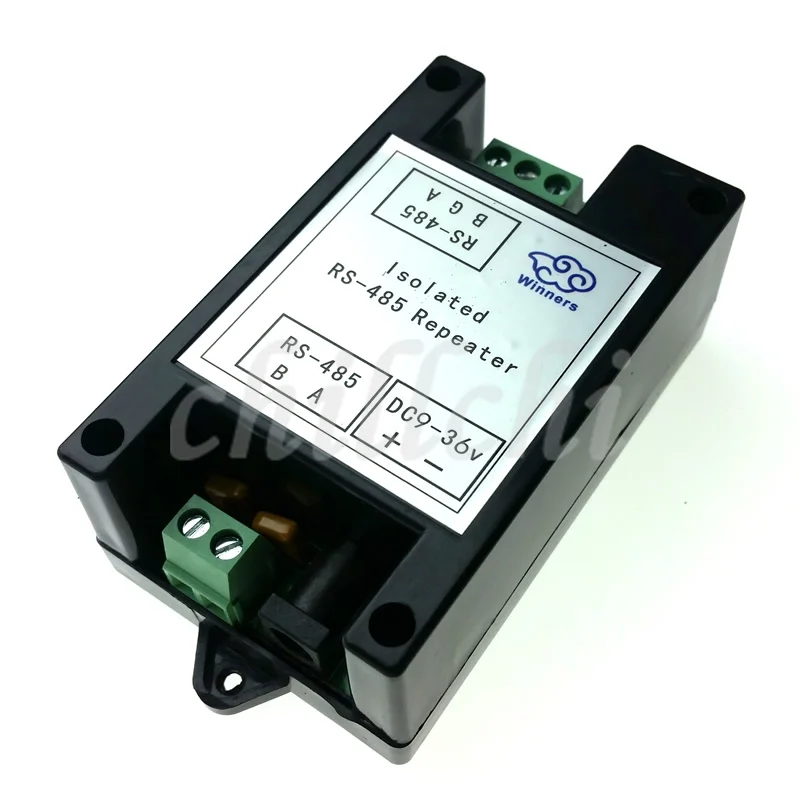

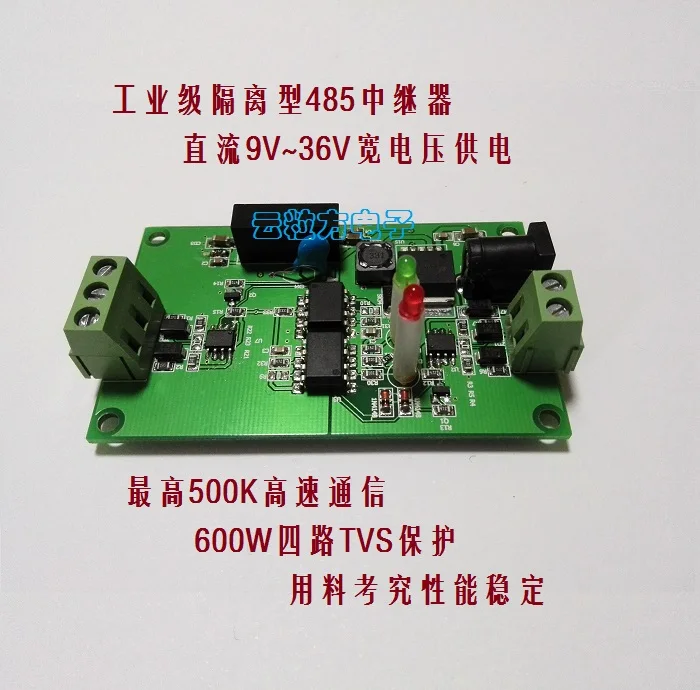

ИЗОЛИРОВАННЫЙ ТИПRS485EРетранслятор является своего рода высокой мощности промышленного класса RS485 усилитель сигнала. Продукты могут автоматически распознавать направление потока данных и скорость передачи данных, не требуют какого-либо контроля или ручного встряхивания сигналов и обеспечить прозрачную передачу данных. Оборудование питания и коммуникационный сигнал полностью изолированы, в то же время с защитой от перенапряжения, электростатической защитой и другими мерами. Имеет характеристики дальней передачи, высокой скорости, стабильной и надежной работы. Широко используется в машине посещаемости, системе зарядки IC карт, автоматическом управлении, системе контроля доступа, парковке, системе обслуживания столовой, системе оплаты автомобильных дорог.

Два характеристики продукта

1. Промышленный дизайн, коммуникация полностью изолирована, Стабильная и надежная производительность,Скорость передачи данныхБольшинствоДо 500 кбит/с;

2. Встроенный высококачественный модуль питания постоянного/постоянного тока, обеспечивает электрическую изоляцию между портами;

3,Поддержка мульти машина связиКоторые могут соединять до 128 узлов, Дальняя дальность передачи 1200 метров;

4. Технология автоматического управления потоком данных, автоматическое управление и передача данных;

5. Несколько защитных мер:ОУР 15кВ положительная и отрицательная защитаTV, 600 Вт двойная 2.5кв защита изоляции связи;

6. Источник питания широкого диапазона 9-36 В постоянного тока и имеет защиту от полярности;

Три: электрические параметры:

Оборудование RS485E подходит для рекомендуемой стоимости в долгосрочной стабильной работе; Оборудование в предельной стоимости работы не повредит, но может привести к ухудшению производительности; В любое время не превышайте предельное значение, в противном случае это может привести к повреждению оборудования!

Напоминание

Возьмите визуальную ситуацию каждый Jisong k120r соответствующий резистор 2, соответствующий резистор используется для и 485 сетевой эквивалент полного вытягивания резистора для адаптации, о правильном использовании подходящих резисторов, добро пожаловать и связь с владельцем.

A: 485 примечания к проводке:

Использование STP должно быть 1,485 линий связи, лучший запас, общая длина не более 1200 метров.

2 проводки расположены вдали от высоковольтного провода, линии электропередачи и не параллельны, не завязываются вместе.

Шина Three485 должна быть рука в ручном типе конструкции автобуса, и твердо положить конец звездному соединению и соединению веток.

4. Более 30 тайваньских контроллеров или длина более 500 метров, необходимо использовать 485 повторитель.

Оборудование и шасси 5 AC источник питания должны быть реальным заземлением и хорошим заземлением.

6 для всех 485 экранирующих линий оборудования GND подключения.

7 в конце устройства 485 485 + (a) и 485- (B) клеммный резистор соединен с 120 Ом.

Два: связь с использованием RS-485 выбора провода шины:

Использование 2 ядра экранированной витой пары

Медь провода, диаметр 0,5 ~ 0,75 мм,

38 до 88 Ом Сопротивление/км,

30 ~ 50 nanofarad Емкость/км,

Расстояние скручивания 20 мм, 2 ядра, экранированная витая пара (если расстояние линии не превышает 500 метров, может быть подходящим для снижения стандарта линии, но должна быть скрученная пара)

Три: автобус ограничен:

Два или более друг друга с физическим оборудованием подключения, подключить 128 устройств, позволенных в шине, в чехол повторителя, длина шины не более 1200 метров. Ветка системной шины не должна появляться, такая как ветка неизбежна, должна соответствовать следующим требованиям:

Длина 1 ветки не более 10 метров; Длина автобуса и не более 800 метров; Общее количество расширения оборудования не должно превышать 50.

2. Вся сигнальная линия связи должна быть в расстоянии от источника помех, сигнальная линия должна быть слабой электрической, а не с высоким напряжением (например, жилая мощность 220 вольт) или сигнальной линией радиочастоты, такие как CATV, параллельное выравнивание аудиосигнала, если параллельные линии, Расстояние должно быть больше, чем 0,5 метров.

3. Все линии контакта должны быть с помощью сварки или шурупов Francesca плотное соединение, а также водонепроницаемая и влагостойкая обработка, например, может небольшая Стыковая сварка с водонепроницаемой лентой, плотно завернутой или с эпоксидной смолой, чтобы запечатать сделку.

Четыре: общий наземный сигнал:

Все сигнальные устройства 1. Один и тот же сегмент должен быть унифицирован, чтобы избежать помех в обычном режиме.

2. Централизованный источник питания, один и тот же сегмент всех источников питания (включая коммуникационное оборудование автономного источника питания постоянного тока, подключается непосредственно к общественному сигналу вместе.

Этот сигнал является источником питания постоянного тока.

3.Единый независимый источник питания для всех устройств шины на одном сегменте (черная линия) pin соединен вместе, таким образом, состав Общественного сигнала.

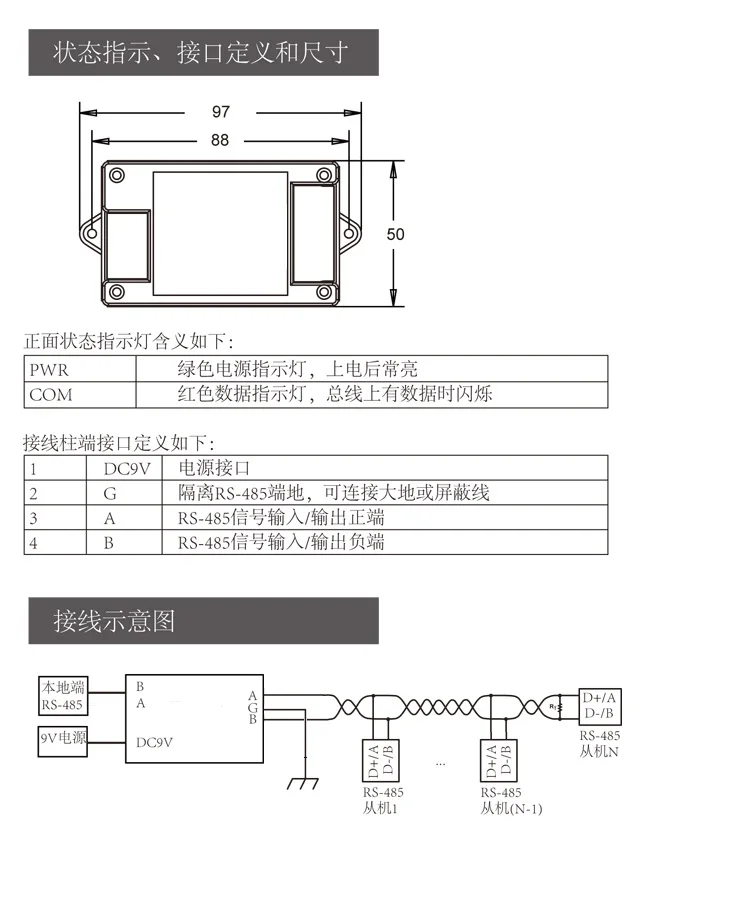

Пять: Монтажная схема

Шесть: рекомендуется несколько способов отладки:

Сначала мы должны убедиться, что проводка оборудования Верна и строго соответствует стандарту:

1, общий закон: с линией или экранирующей линией будет все 485 устройств GND подключения, которые могут избежать влияния на потенциальную разницу связи существует среди всех устройств.

2, метод сопротивления Клеммы: сопротивление клеммы в последних 485 устройствах 485 + и 485-и с 120 Ом для улучшения качества связи.

3, средняя секция выключена: через от середины выключения, чтобы проверить, является ли это причиной перегрузки оборудования на дальние расстояния, оборудование связи повреждает эффект на линии связи.

4, отдельный метод кабеля: отдельный простой, временно потянув линию к устройству, который может использоваться для устранения вызвано неисправностью провода связи.

5, метод замены: переносите несколько конвертеров, которые могут устранить воздействие качества преобразователя-это качество связи.

6. Метод отладки ноутбука: сначала убедитесь, что переноска ноутбука-это нормальное коммуникационное оборудование, замените клиентский компьютер, коммуникация, если вы можете, это означает, что последовательный порт компьютера клиента может быть поврежден.
