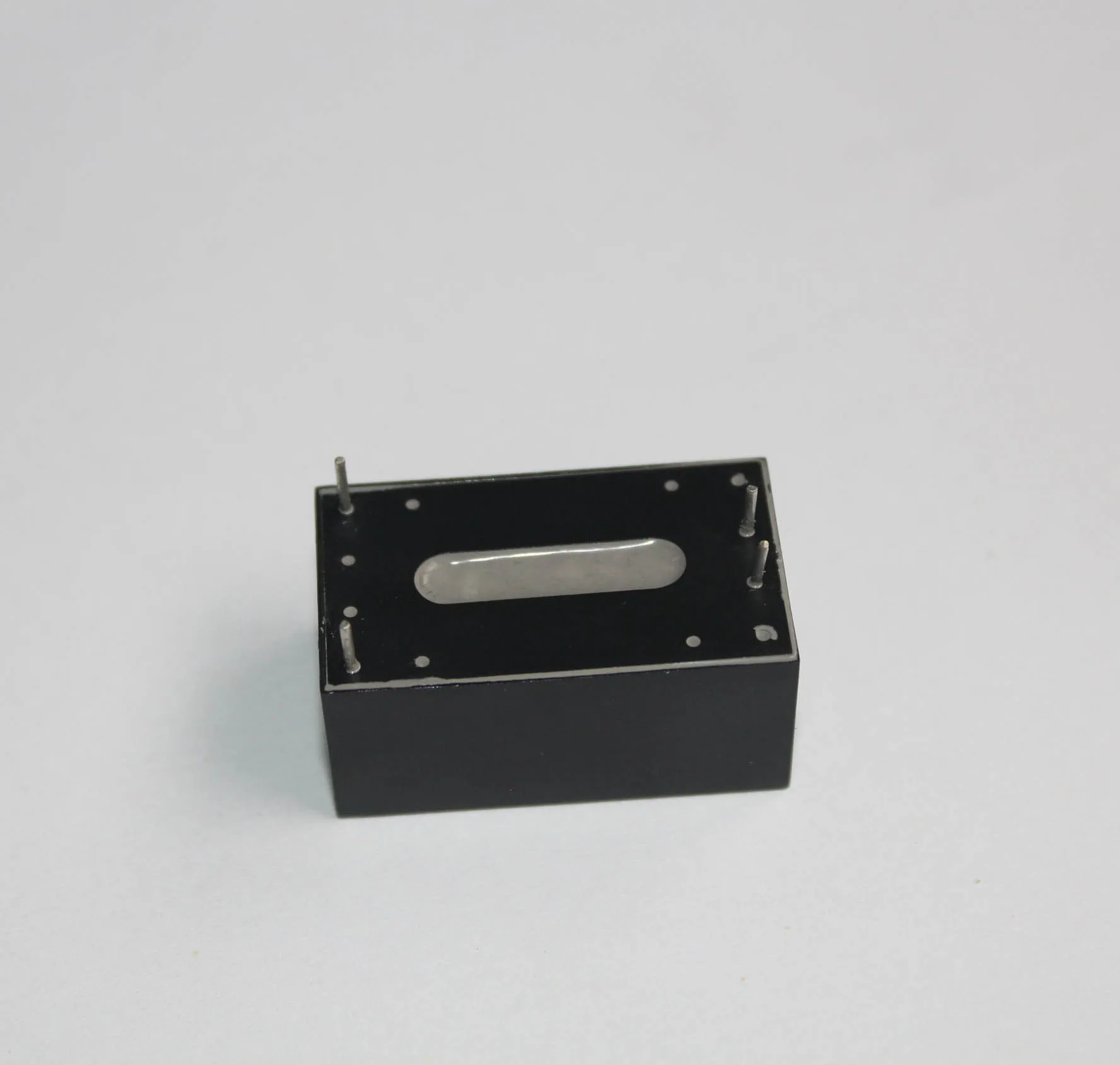

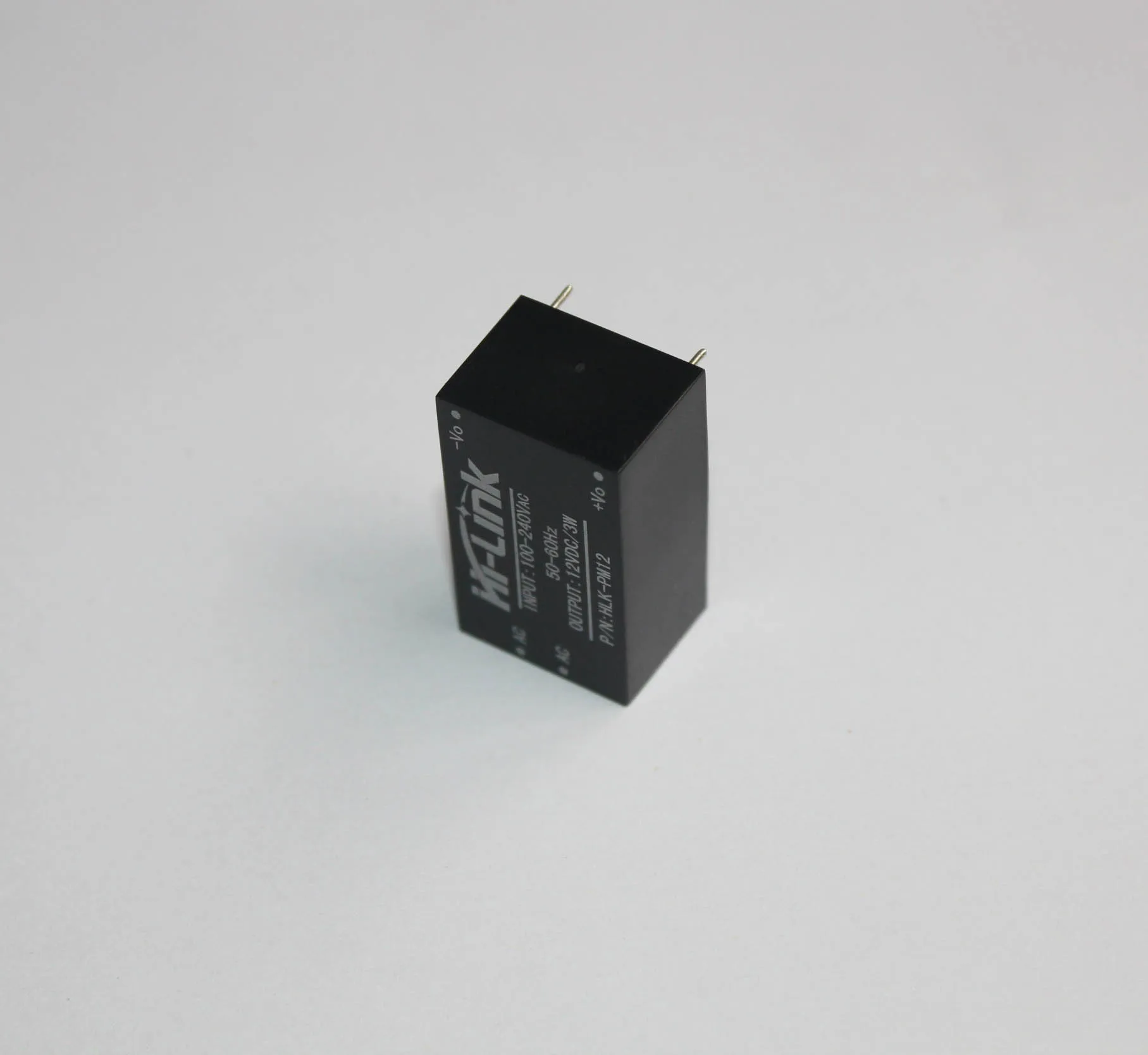

Q17331 5 Hi link HLK PM12 AC DC 220 В до 12 3 Вт с пряжкой понижающий модуль питания

1641845738412227

5 шт./лот Hi-link HLK-PM12 AC-DC 220 В до 12 В 3 Вт с пряжкой понижающий модуль питания конвертер Интеллектуальный бытовой переключатель UL/CE

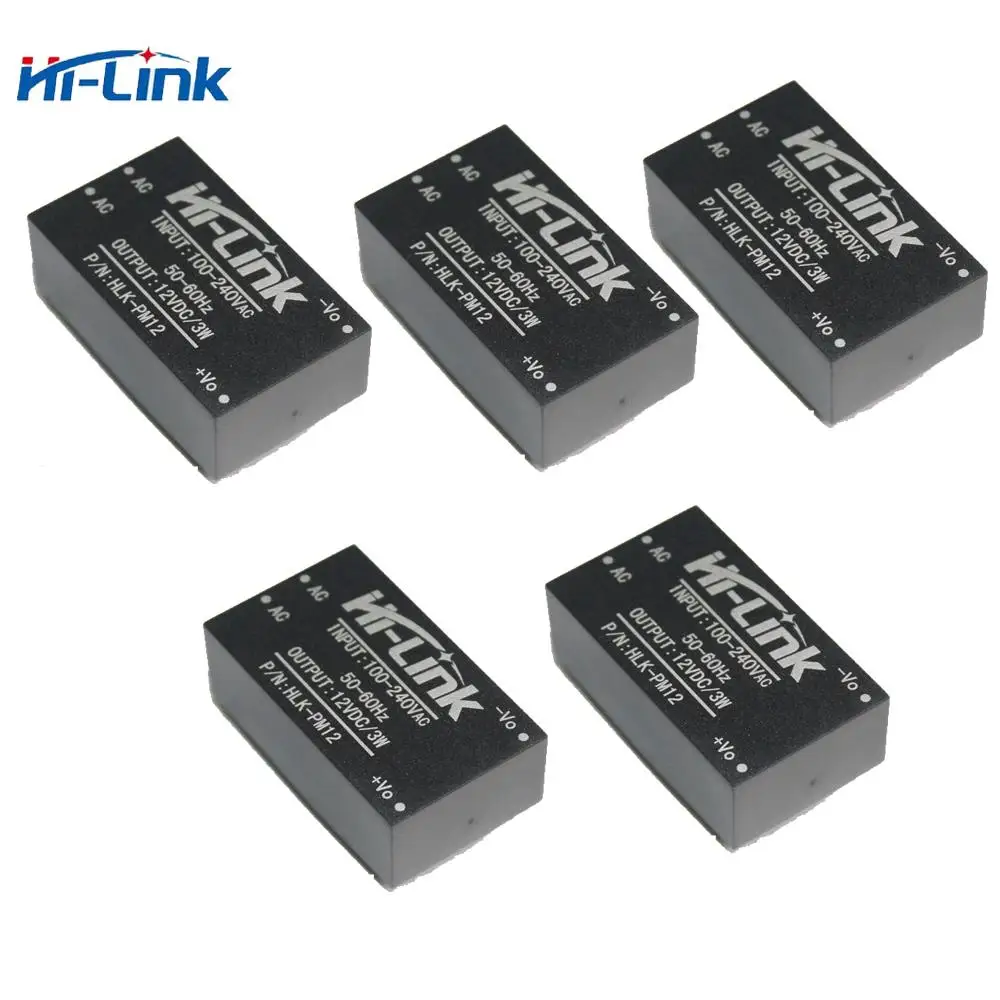

Количество: 5 шт./лот

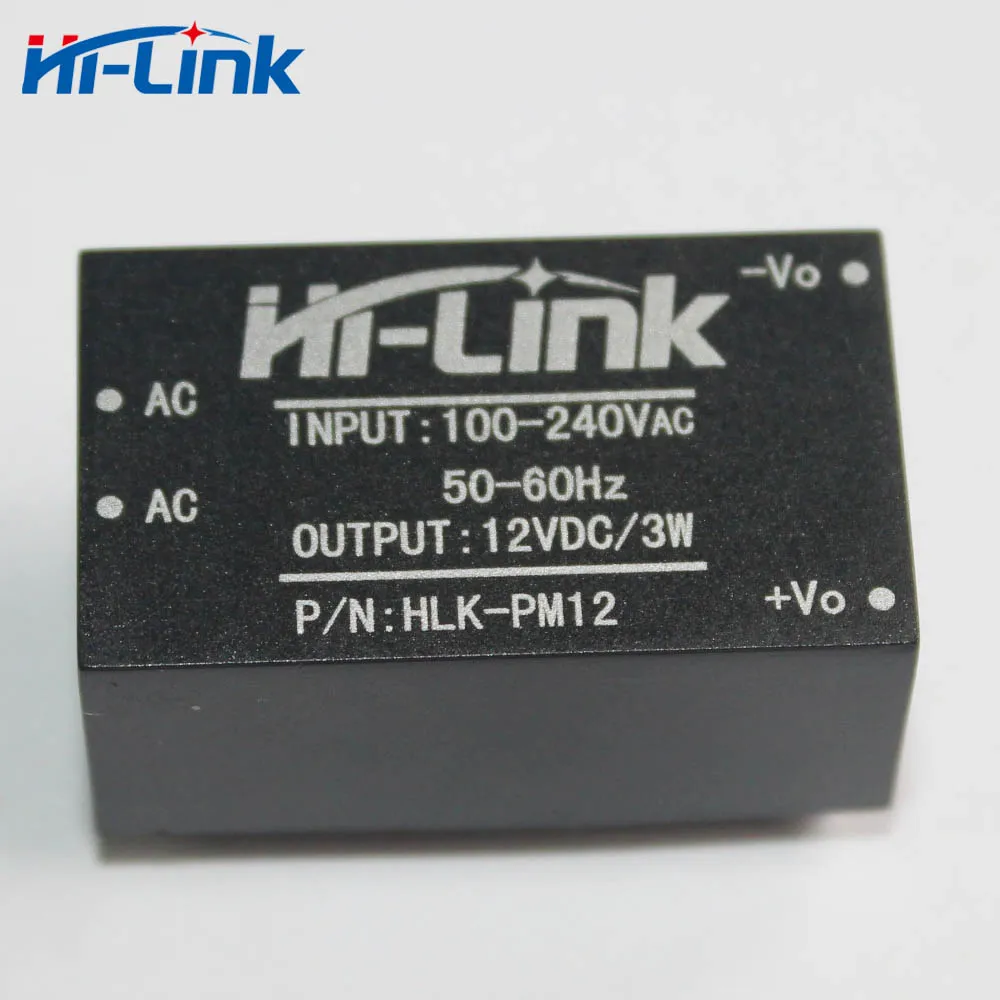

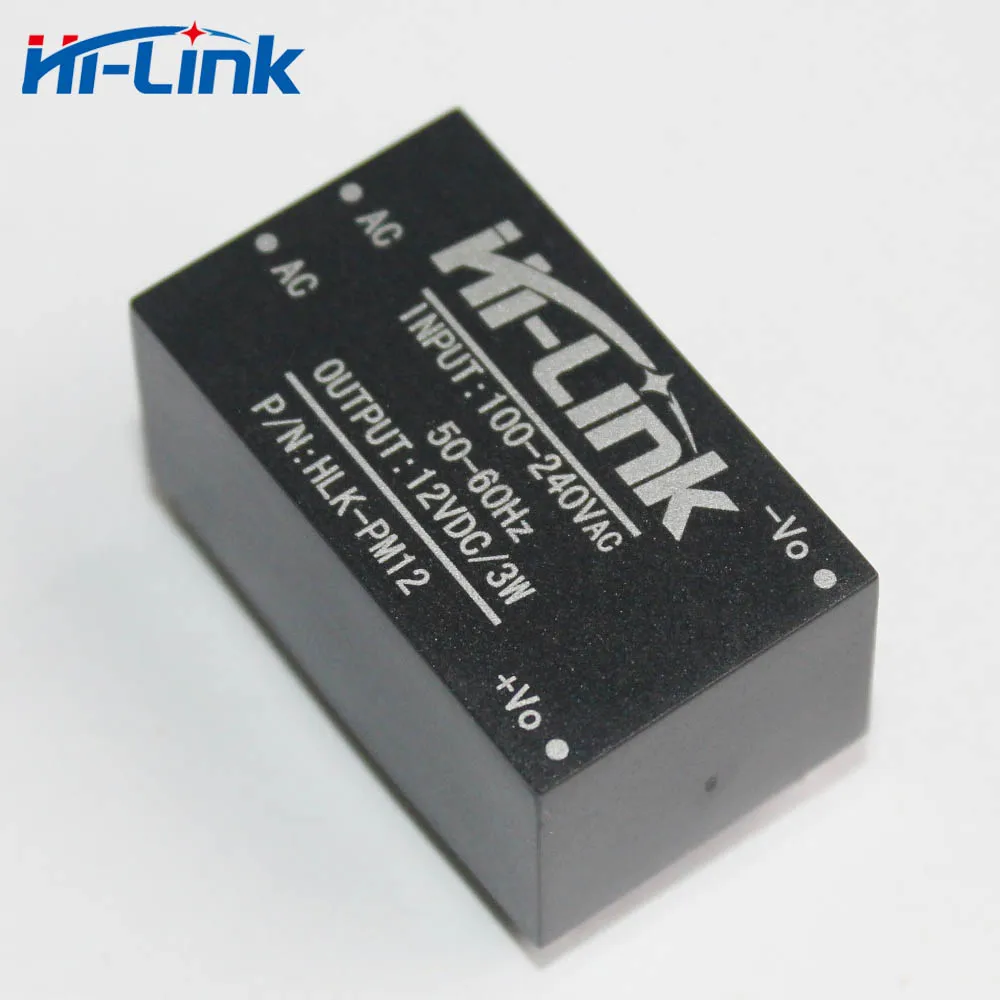

HLK - PM12 блок питания
220 В до 12 В 3 Вт понижающее напряжение изоляционный Переключатель Блок питания

Особенности продукта:
1. Соответствует требованиям UL, CE,
2. Ультра-тонкий, ультра-маленький
2. Все Входные напряжения (переменный ток: 90 ~ 264 в)
3. Низкая пульсация и низкий уровень шума
4. Выходная перегрузка и защита от короткого замыкания
5. Высокая эффективность, высокая плотность мощности
6. Продукт предназначен для соответствия требованиям EMC и тест безопасности
7. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт
8.100% старение и тестирование нагрузки
9,1 год гарантии perio

2. Состояние окружающей среды
Наименование товара Технические критерии единицы
Рабочая температура-20-+ 60 градусов по Цельсию
Температура хранения-40-+ 80 градусов по Цельсию
Относительная влажность 5-95%
Охлаждение путем охлаждения излучением
Атмосферное давление 80-106 кПа
Высота уровня моря ≤ 2000 м
Вибрационный коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z


3. Электрические характеристики
1. Входные характеристики (испытание при комнатной температуре 20
Наименование товара Технические критерии единицы
Номинальное входное напряжение 100-240 В переменного тока
Диапазон входного напряжения 90-264 В переменного тока
Максимальный входной ток ≤ 0,2 A
Входное напряжение тока ≤ 10 A
Максимальное входное напряжение ≤ 270 В переменного тока
Введите медленное Пуск ≤ 50 мс
Входное низкое напряжение эффективность вин = 110VAc выход full-load≥ 69%
Входное Высокое напряжение эффективность вин = 220VAc выход full-load≥ 70%
Долгосрочная надежность MTBF≥ 100000 h
Номинальное выходное напряжение нагрузки + 5 ± 0,1
VDc
Полное Номинальное выходное напряжение + 5 ± 0,2
VDc
Кратковременный максимальный выходной ток ≥ 1000 мА
Максимальный выходной ток в течение длительного времени ≥ 600 мА
Регулирование напряжения ± 0,2%
Регулировка нагрузки ± 0,5%
Выходная пульсация и шум
(MVp-p) ≤ 50
Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц,
Сторона нагрузки 10 мкФ и 0,1 мкФ конденсатор, который будет протестирован. МВ
Амплитуда перепуска переключателя (Номинальное входное напряжение и выходная нагрузка плюс 10%)≤ 5% VO
Защита от перегрузки по току 150-200% от максимальной нагрузки на выходе A
Защита от короткого замыкания на выходе, прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Характеристики безопасности:
4,1 продукты предназначены для соответствия требованиям сертификации UL, CE.
4,2 безопасность и электромагнитная совместимость
Разработан с входом 0.5A UL сертифицированной страховки;
Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;
Стандарты безопасности: соответствие UL1012, EN60950, UL60950
Напряжение изоляции: I / P-O / P: 2500VAC
Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25C 70% RH
Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)
Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ
Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению
4,3 температурный дизайн
При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 с;
Максимальная температура поверхности корпуса не превышает 60C
