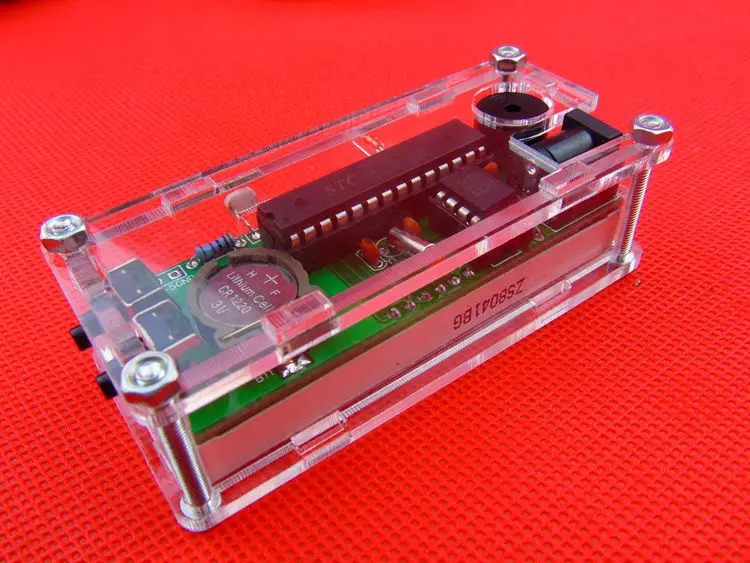

Особенности:
Цвет: синий

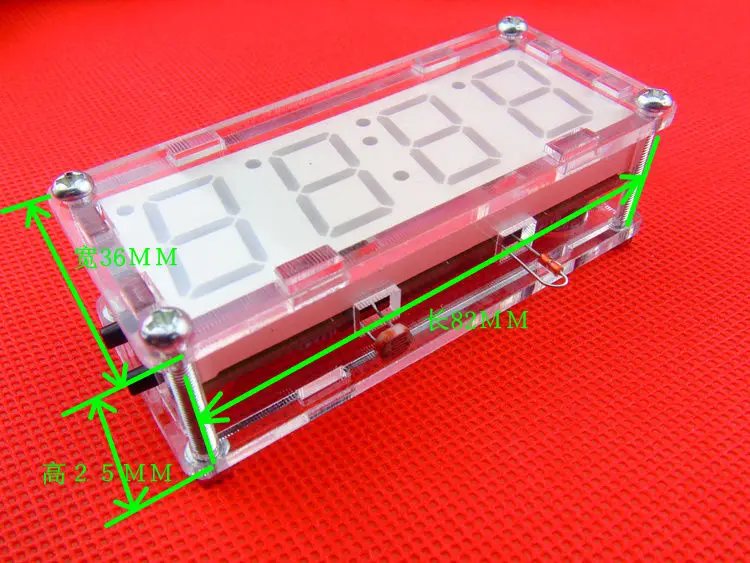

Размер цифровой трубки: 0,8 дюйма цифровой
Рабочее напряжение: 5 В постоянного тока
Функция:
Точное время в пути, Попеременный дисплей температуры, настройки будильника, весь момент времени, вы можете установить весь момент времени в течение дня и ночью
Светильник для регулировки яркости:

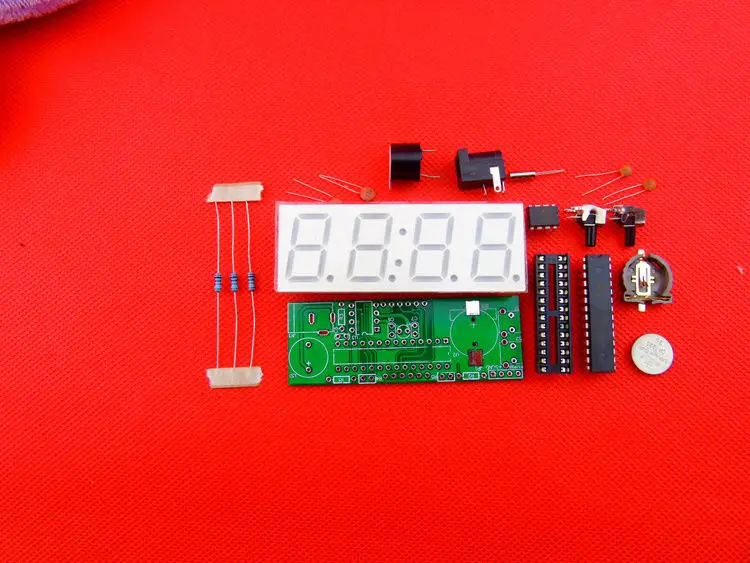

| Примечание |
Этикетка |
Тип |
Параметры |
| R1 |
Резистор |
10K |
Независимо от полярности |
| R2 |
Резистор |
10K |
Независимо от полярности |
| R3 |
Резистор |
10K |
Независимо от полярности |
| R4 |

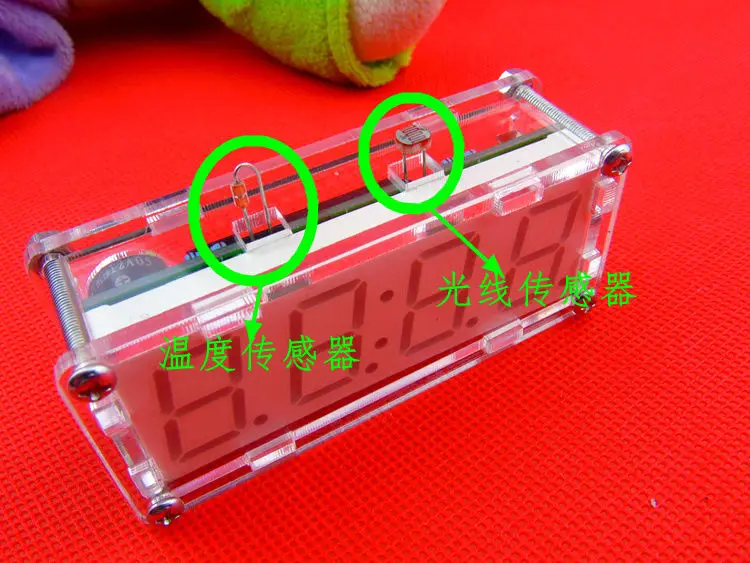

Термистор NTC |
|
Независимо от полярности |
| R5 |
Светильник с датчиком |
|
Независимо от полярности |
| S1 |
Светильник с сенсорной кнопкой |
SW |
(Слой трафаретной печати) |
| S2 |
Светильник с сенсорной кнопкой |
SW |
(Слой трафаретной печати) |
| BT1 |
|
3 в |
Пряжка батареи (слой трафаретной печати) |
| C5 |
Неполярные конденсаторы |
104 0,1 мкФ |
Независимо от полярности |
| C6 |
Неполярные конденсаторы |
22P |
Независимо от полярности |
| C7 |
Неполярные конденсаторы |
22P |
Независимо от полярности |
| LS1 |
Зуммер |
5 В |
Зуммер (по слою трафаретной печати) |
| JK1 |
Питание постоянного тока |
|
Питание постоянного тока (по слою трафаретной печати) |
| U2 |
Микроконтроллер |
STC15F204EA |
(Слой трафаретной печати) |
| U3 |
Часы в реальном времени DS1302 |
DS1302 |
(Слой трафаретной печати) |
| Y1 |
Кристаллы |
32768 |
Независимо от полярности |
3. При установке сварки выполните следующие действия:
1. Компоненты приварены на задней части платы (включая хорошую сопротивляемость емкость микроконтроллера шелкография сторона), от низкого до высокого принципа, а именно первые низкие сварочные компоненты, такие как кристаллы, конденсатор, сопротивление, держатель батареи.
2. Сварочный MCU и chip header, а затем сварные переключатели, зуммер, выход питания.
3. Шпильки с диагональными режущими плоскогубцами вырезают короткие (этот шаг очень важен), насколько это возможно, избегайте сопротивления цифровой трубке, влияющей на красоту.
4. Сварочная цифровая трубка, цифровая трубка должна обратить внимание на окончательную, или размещенная на задней части устройства, не может сварить.
4. Шаги отладки:
1. После завершения сварки на двух частях IC, микроконтроллер STC15F204EA, чип часов DS1302. Обратите внимание на направление IC, вставьте чип, который может повредить! Наконец, установите резервную мощность аккумулятора 3 В (ходьба), осторожно, чтобы не поставить аккумулятор на чип часов снова, это приведет к разрушению температуры чипа часов!
2. Не переходите к электричеству, проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. После проверки, выполняет сброс часов (нужна эта операция в первый раз, позже не придется). Сброс шагов, в то же время удерживайте кнопку «Добавить» и установите клавишу, электричество к часам около 3 секунд, кнопка «отпустить», цифровой дисплей трубки жертвует, сказал успех сброса!
5. Отрегулируйте шаг времени:
Каждый раз при регулировке необходимо нажимать клавишу SET на 8 раз отдельно в разных настройках, нажмите кнопку SET, чтобы вернуться к нормальной ходьбе 9;
Настройка времени: нажмите клавишу SET, как только мигание, нажмите кнопку ADD;
Отрегулируйте минуты: нажмите клавишу SET, еще раз и мигание, нажмите Добавить все;
Отрегулируйте время будильника: нажмите клавишу SET, еще раз и будильник, когда мигает, нажмите кнопку ADD, когда будильник изменится;
Отрегулируйте минуты будильника: нажмите клавишу SET, еще раз и точки тревоги мигают, нажмите кнопку ADD, чтобы изменить будильник;
Установите будильник ВКЛ и ВЫКЛ, нажмите клавишу SET, еще раз, когда будильник, точки будильника не мигают, нажмите кнопку «Добавить» в правом нижнем углу, маленький светильник (будильник), а затем нажмите кнопку «Добавить» в правом нижнем углу (будильник выключен);
Отрегулируйте время до точки: нажмите клавишу SET, снова и в час время начала мигать, нажмите кнопку «Добавить», чтобы изменить время начала часов-это утро (например, переход на 6, 6 PM час). Нажмите кнопку SET еще раз, час, чтобы остановить мигание времени, нажмите кнопку ADD (например, передача до 20, сообщается после 8 часов вечера, не влияет на сон).
Установите время включения и выключения; Нажмите клавишу Set, еще раз и в час начала, в верхней части часа, чтобы остановить время, не мигает, нажмите кнопку ADD, нижний правый угол маленький светильник (открыть) час, а затем нажмите кнопку Добавить, Нижний правый угол указывает на таможенную декларации (час)
Нажмите клавишу SET, еще раз и от обычной ходьбы
