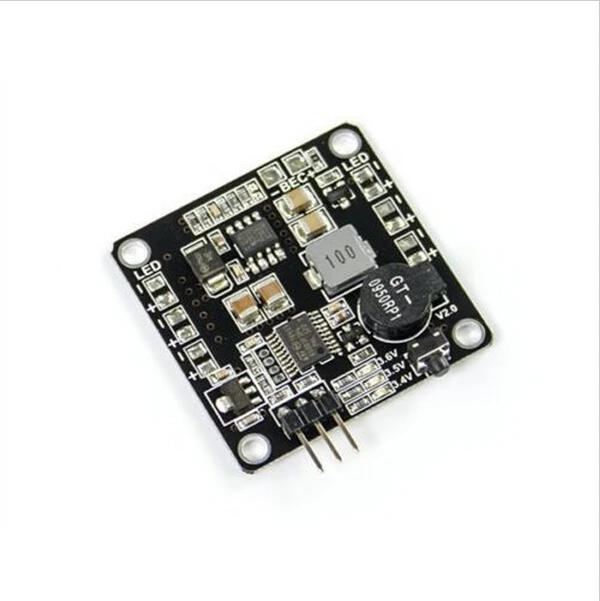

PDB Мощность распределительный щит BEC-5V/12V 3A сигнал о потере сигнала тревоги Quadcopter Finder с 2-6S Lipo низкая Напряжение зуммер
Наблюдение за этим интегрированным дистрибьютором, BEC-5V / 3A, светодиодный контроль освещения, отслеживание, Сигнализация низкого напряжения;
Особенно для многоосевого/пересечения машины, и теперь много по нескольким осям с источнику постоянного напряжения передачи без выводного чипа, это 5in1 встроенный BEC 5В, может быть непосредственно подключен к ресиверу или управлению полетом, упрощает проводку;
С управлением светодиодным освещением 5 В, с длинным светом, медленным миганием, вспышкой, тремя режимами может быть дистанционным рычажным переключателем;
Отслеживание, пульт дистанционного управления, триггер и светодиодный мигает, легко найти возможность;
Оповещение о низком напряжении, есть 3,4 V, 3,5 V, 3,6 V напряжение отсечки вариант;
Пять функциональных интеграции, малый размер, светильник
Диапазон рабочего напряжения: 7 ~ 26 В постоянного тока, 2 ~ 6 ячеек LiPo
Размер и вес: 36x36x6 мм, 6,5 г
Установка шаг 30,5 мм, aperture 3 мм, с самыми низкими ценами fly Naze32, CC3D и других контролируемых шаг.
F1. Распределительная пластина
Две удлиненные прокладки на задней части платы, в то время как положительные, а отрицательные, время сварки для согласования основной линии питания, положительная линия сварена вместе, отрицательный провод сварен вместе, вы можете нагружать некоторые припой, имеет лучшую пропускную способность.
При использовании подложки, плата была в состоянии работать должным образом, задняя панель B не требуется, чтобы забрать.
F2. BEC
Входное напряжение 7 ~ 26 в, 2 ~ 6S LiPo батарея
Выход фиксированный 5 В, максимальная устойчивость 3A
Синхронно-выпрямленный бак, максимальная эффективность 95%
3pin pin при подключении к приемнику, привез BEC-5V питания, нет необходимости принимать дополнительные BEC pad.
F3. Светодиодный управления
8 пар светодиодный тормозные колодки, подключенный к светодиодный соглашение о статусе;
Используйте только светодиодный светильник 5 В, доступен отдельно наш светодиодный светильник RGB 5 в 7 цветов;
Имея третий переключатель передач Aux канал, промежуточная точка канала (значение 1400 до 1600) закрыта, значение канала от 1700 до 2000 как открытый светодиодный свет;
Светодиодный индикатор трех состояний: длинная яркая, медленная вспышка (1 Гц), вспышка (3 Гц)
Метод переключения состояния 1: первый рычажный открытый светодиодный, в 0.5s быстро отрезают назад в точку, а затем отрезают, чтобы открыть, услышать гудящий звук, может изменить состояние.
Метод переключения состояния 2: когда приемник не подключен, вы можете нажать кнопку, чтобы переключить светодиодный светильник.
F4. Трекер
Светодиодный контроль освещения и обмен трехпозиционным переключателем Aux канала, промежуточная точка канала (значение 1400-1600) закрыта;
Значение канала от 1000 до 1300 для запуска зуммера и светодиодных ламп, открытия, звуковой сигнал, устойчивый быстрый звуковой сигнал (2 Гц), непрерывная светодиодная вспышка (2 Гц), легко найти возможность;
Вы можете установить каналы вперед и назад, изменить рычаг запуска или вниз внутри трека на пульте дистанционного управления.
F5. Оповещение о низком напряжении
Монитор, для детей от 2 до 6 лет, Размеры S LiPo с использованием в режиме реального времени общее напряжение, напряжение отсечки значение может быть заданного диапазона: 3,4 V ~ 3,6 V / Cell, вы можете отключить эту функцию.
Когда доступ к аккумулятору LiPo, если общее напряжение аккумуляторной батареи в следующих диапазонах, 5 в 1 автоматически определит Количество ячеек батареи, будет тройным uttered «Be», значение светового напряжения, сохраненное до того, как красный светодиод укажет.
Когда доступ к LiPo батарее, если напряжение аккумуляторной батареи не находится в следующих диапазонах, 5 в 1 зуммер подскажет короткий тон + 1 длинный звуковой сигнал, и три красных светодиодный полный Выкл, проверьте, что напряжение батареи слишком низкое, не подходит для дальнейшего использования.
7,4 ~ 8,6 в: 2 ячейки LiPo
11,1 ~ 12,9 В: 3 ячейки LiPo
14,8 ~ 17,2 в: 4 ячейки LiPo
18,5 ~ 21,5 V: 5 клетки литий-полимерный
22,2 ~ 25,8 В: 6 ячеек LiPo
Пресс кнопку в течение 3 секунд, чтобы войти в отрезной значение напряжения, Пресс кнопку, чтобы выбрать подходящие напряжение отсечки значений (красный светодиодный индикатор) в 3,4 ~ 3,6 V, без действия ключа в течение 5 секунд, автоматическое сохранение текущих значений и выход;
LiPo батарея в процессе разрядки, мониторинг в реальном времени утроит общее напряжение аккумуляторной батареи. Если общее напряжение ниже «значение отключения × количество единиц» вызовет сигнал тревоги, наружное светодиодное освещение мигает, непрерывный звуковой сигнал (1 Гц)
Если общее напряжение поднимается выше «значения отключения × количества единиц», пауза тревоги.
Достигая порогов низкого напряжения, звуковой сигнал и светодиодный сигнал тревоги имеют приоритет над состоянием F3 & F4
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
