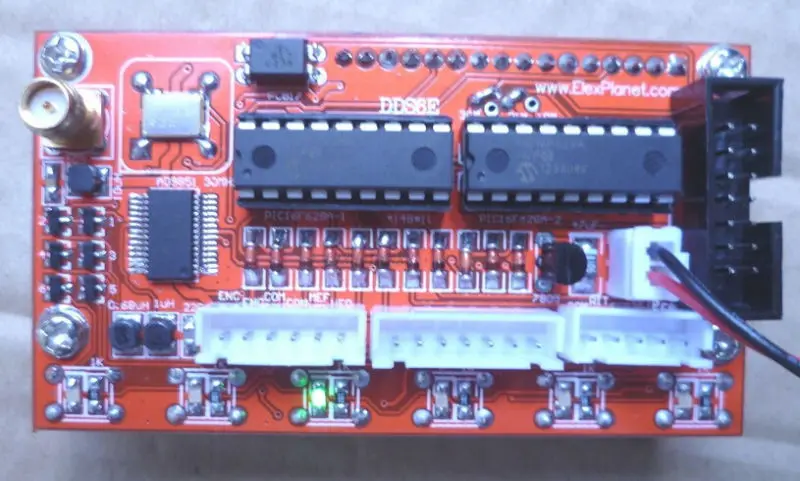

AD9850 0 ~ 55 МГц DDS генератор сигналов для HAM Радио VFO SSB RIT 6 полос

Описание:

• Это 0 ~ 55 МГц (последняя версия, прошивка обновлена в 2013 году) генератор сигналов DDS. Он основан на чипе AD9850 и очень прост в эксплуатации.

• Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.

• Этот генератор имеет регулирование напряжения 78L05. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.

• Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.

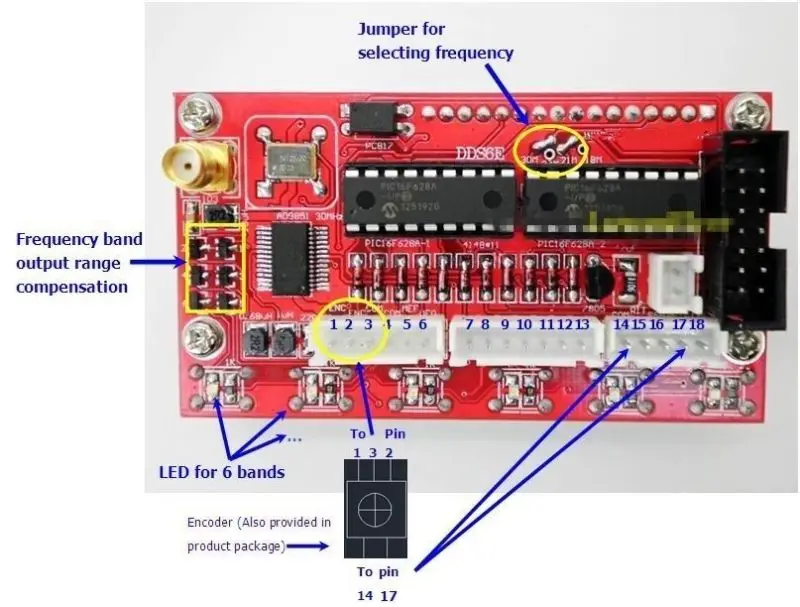

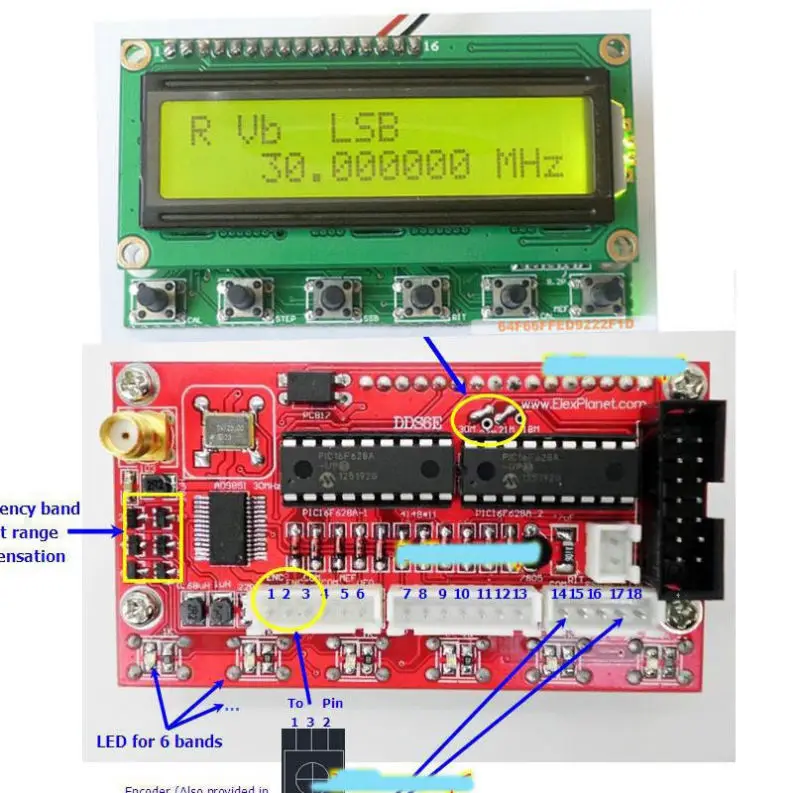

• 5p/6p Подключите к Кодировщику согласно фото. 7p среднего подключения к цифровому матричному входу. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.

• 1 ~ 6 соответствуют 6 диапазонам частот: (3,87 91418 или 2127 или 29)

• ISB, USB, CW-это три варианта.

• DT-сигнал от основной платы

Ключи и интерфейсы подключения:

• ENC: кодировщик
• MEM: переключатель для режима памяти
• VFO: передача от VFO A к VFO B или от VFO B к VFO A.
• SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...
• RIT: тонкая настройка для приема частоты
• Отдельно Кол-во: набор функций
• KB-1 и KB-2 имеют общий Общий контакт, но не GND.

Способ использования:

Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.

A: включить 6XREFCLE: Настройка режима чипов часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.

B: DDS-SYSTEM-CLK: настройка частоты работы чипа.Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. AD9851 набор на генератор 6-умножьте канал, AD9850 набор при фактическом выходОсциллирующий Инструмент. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.

C: минимальная рабочая частота MIN_RX_DDS_FREQSetting. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.

D: MAX_RX_DDS_FREQНастройка максимальной рабочей частоты.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально).Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.

E: SSB_OFFSETFine Настройка для режима работы SSB.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.

F: CW_OFFSETFine Настройка для режима работы CW.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.

G: OFFSET_FREQSetting офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, uПереключатель датчика se для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.

H: мультипликатор: настройка частоты. Должен быть установлен как 1,Нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:

I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Примечания:

1. DDS система CLK: можно использовать Частотный тестер для получения 30 МГцОсциллятор, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851, сделайте начальную настройку на180000000.

2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).

Частота отображения:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)

TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)



Частота запрограммирована в DDS, рассчитывается как показано ниже.

RX = ABS(RX_DDS_FREQ)

TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)


RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ


Образцы:

1. DDS Выходной диапазон 30 ~ 40 МГц:

Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.



30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Похожие продукты Примите во внимание, что 1

30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./

-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. Похожие продукты Примечание 2

-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./

2. Настройка FT180A с DDS:

Включите RPT нет

X6 reclk X6

Система DDS CLK 180M

Макс DDS FREQ 65 м

Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT)

Макс RX DDS FREQ 60 м

TX офсетная частота 0

Максимальное смещение RIT 1K (частота RIT)

Офсетная FREQ 10,700 м (офсетная частота)

Мультипликатор-1 шт.
