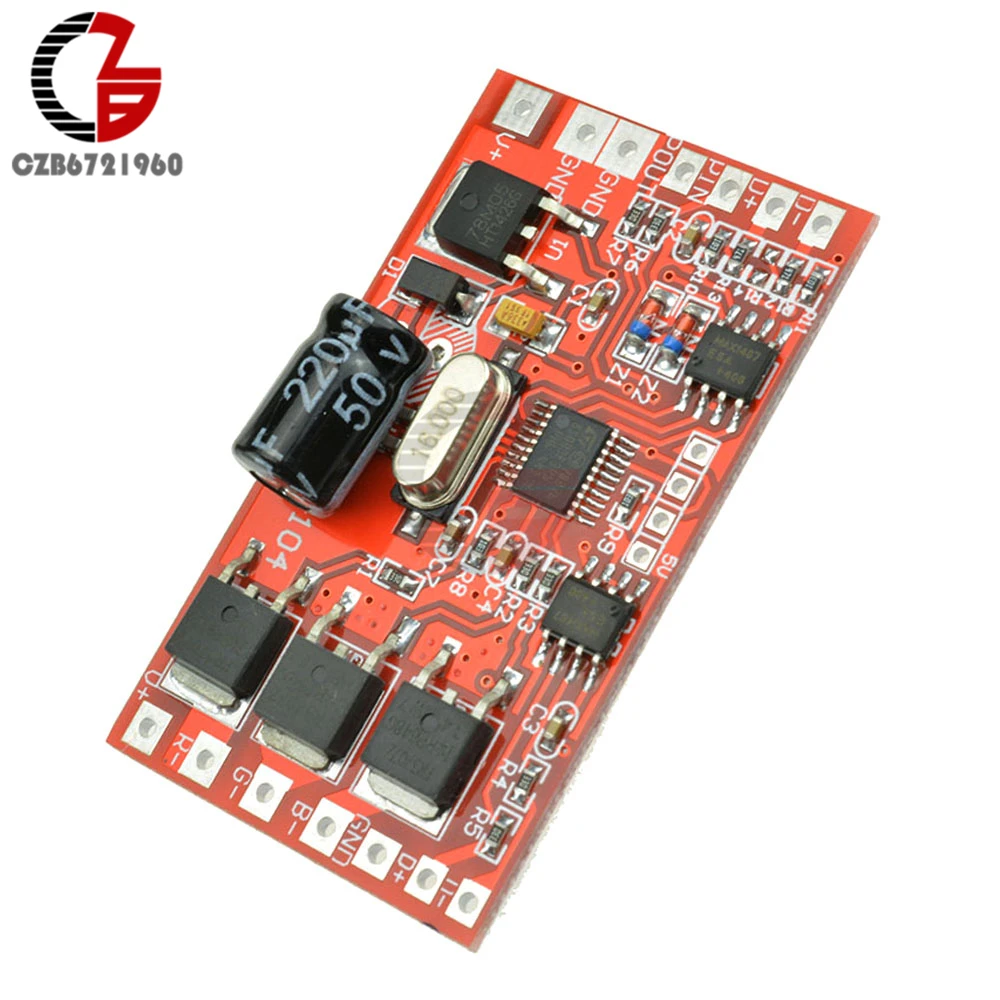

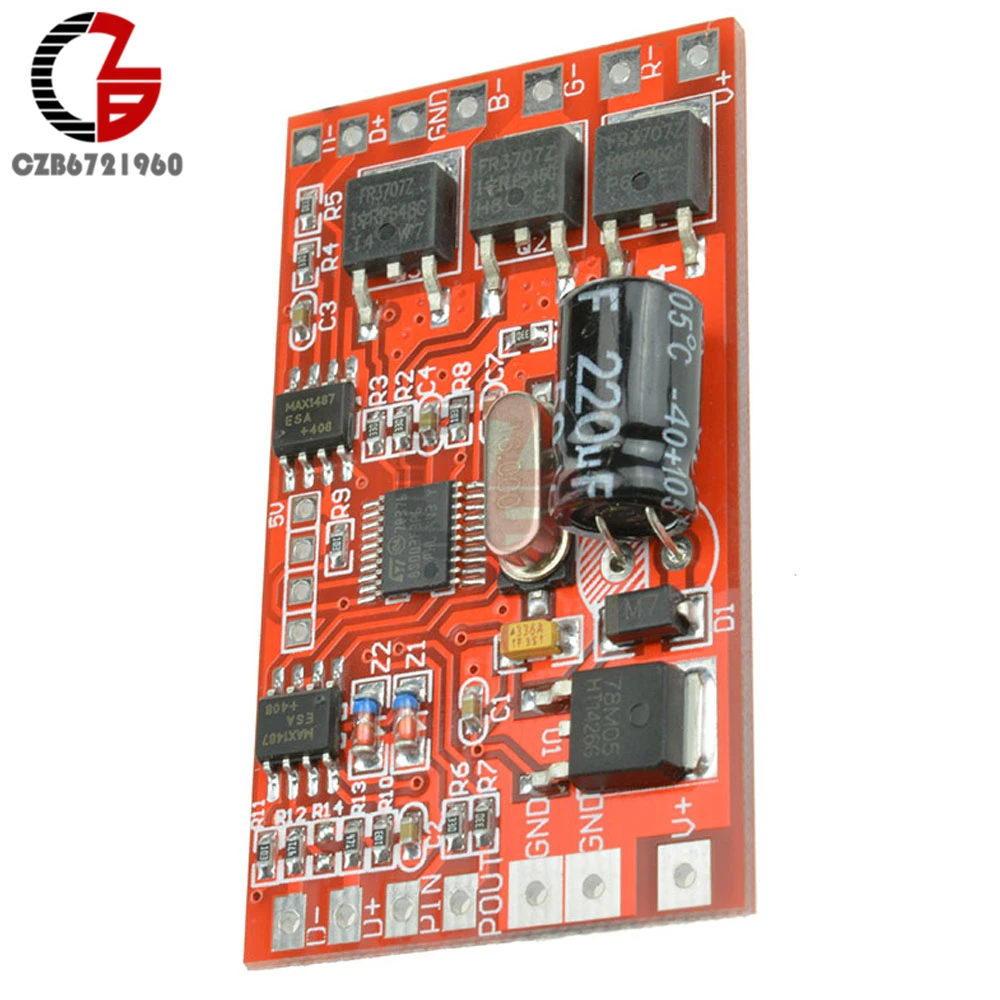

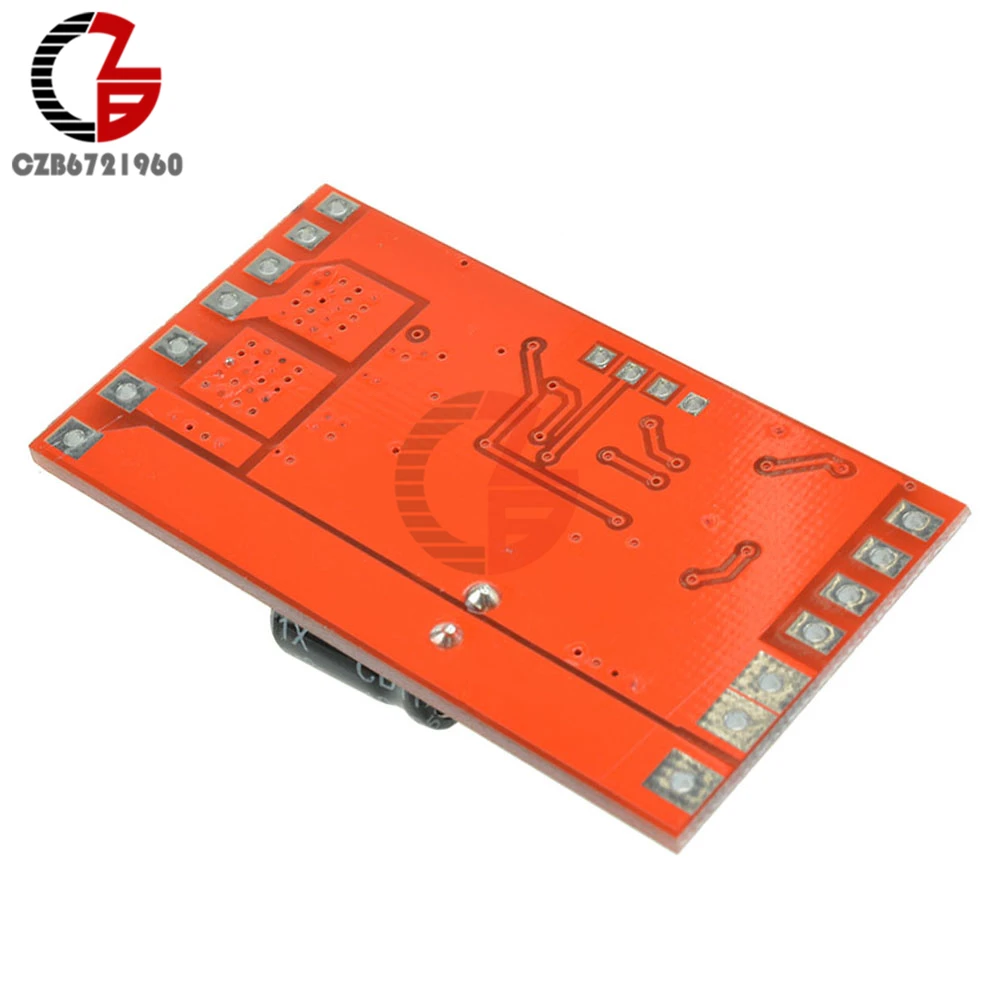

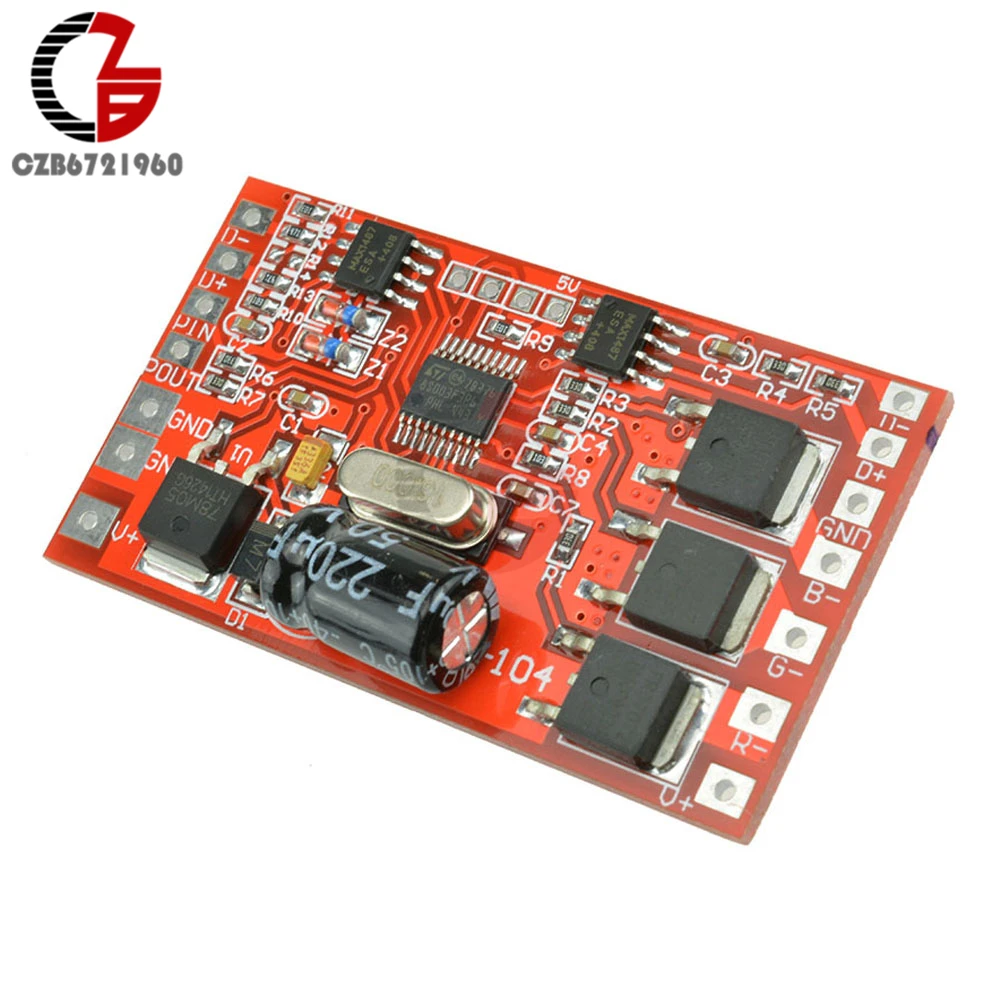

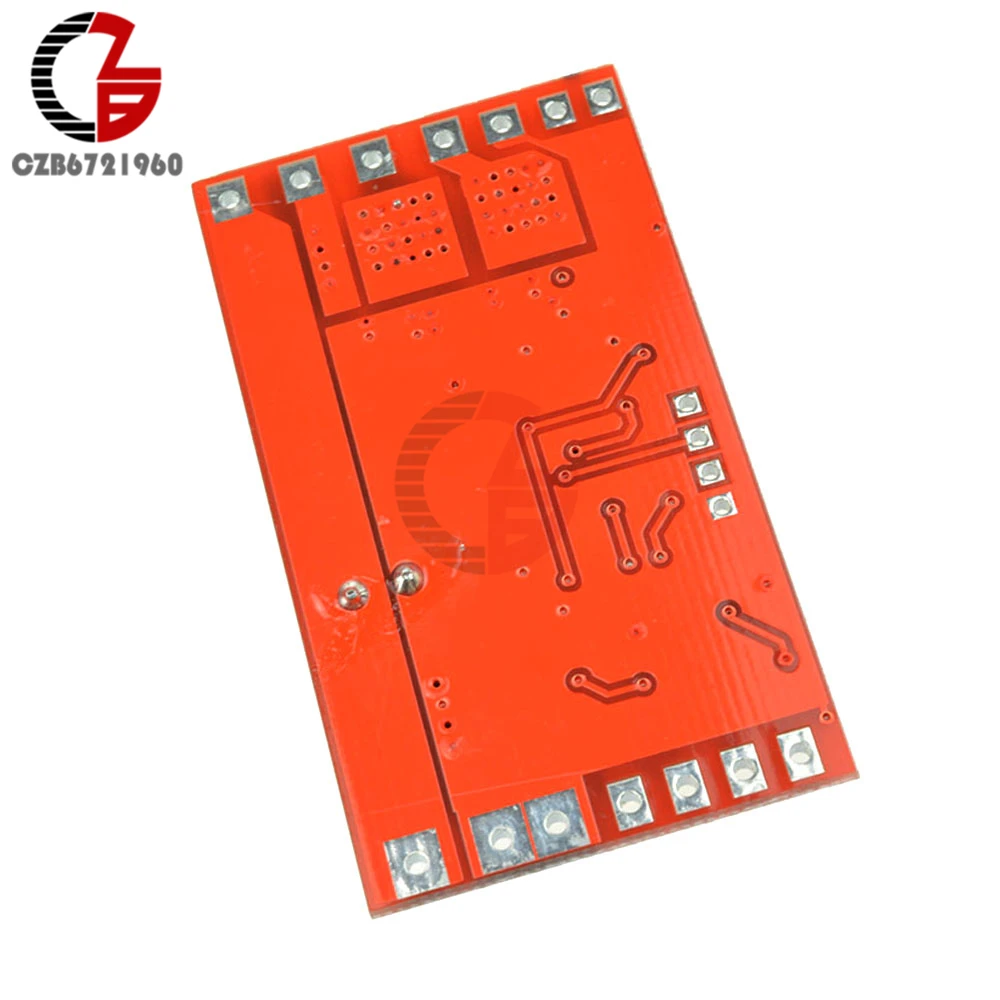

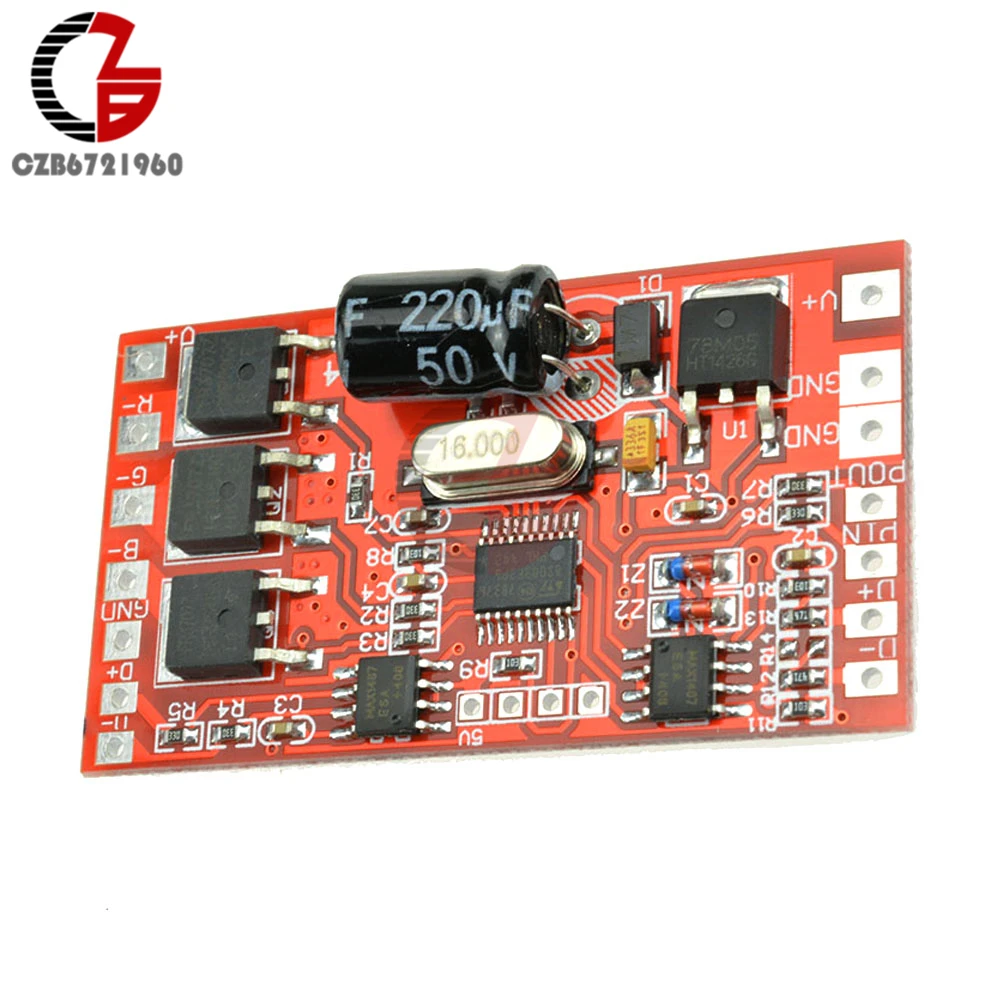

Плата декодера 12 В 24 постоянного тока 3 канала а 144 Вт канальный модуль DMX512 RGB

12 В постоянного тока 24 В 3CH декодер плата 12A 144 Вт 3 канала DMX512 декодер модуль RGB светодиодный сценический DJ освещение драйвер модуль

Параметры:

Размеры: L54mm W30mm H17mm
Входное напряжение: 9 ~ 24 В постоянного тока (в зависимости от шариков лампы могут быть соединены в серии)
Выходной ток: <12A
Выходная мощность: 144 Вт
Потребляемая мощность: <1 Вт
Выходные Каналы: трехканальный

Особенности:

Протокол: стандартный протокол DMX512 (1990), Qian емкостный сильный;
Передача: дифференциальная передача RS485, с высокой устойчивостью к сухим беспокойствам, расстоянию передачи, легкой проводке и т. д.;
CC: в пределах прецизионной цепи постоянного тока, обеспечивающей высокий светодиодный светильник, низкий светильник, распад.
: С анти-, антистатическим, контур является стабильным и надежным.
Оттенки серого 0-100% затемнение, 256*256*256 оттенки серого;
Источник питания; Источник питания постоянного тока.
Включение питания: загрузка без воздействия (мгновенный Светодиодный источник питания), защитный светодиодный эффект

Серия работы:

Каждая серия модулей, нет необходимости устанавливать адрес, адрес автоматически присваивается последовательно, прост в использовании, расстояние между сигналами привода до 100 метров, доступ к которым можно получить на плате драйвера 170
Параллельная работа:
Каждый модуль И затем, когда вам нужно добавить каждые 32 модуля усилителя (теоретическое значение этого количества, фактический сайт проекта, пожалуйста, проверьте предмет), каждый модуль имеет отдельный адрес (доступен для написания кода);
Режим:
Соединенный с контроллером DMX512, контроллер будет следить за эффектом изменений
Когда контроллер не связан с DMX512, автоматически запускает встроенные эффекты (красочные прыжки, градиент); В последовательном режиме, когда не подключен к основному контроллеру, первый декодер может автоматически стать мастером, синхронизировать онлайн-изменения;

Область применения:

В основном используется в высокомощных полноцветных настенных моющихся огнях, точечных светильниках, закаленных огнях, подводных огнях, сценических огнях, туннельных огнях.

Модуль портов Описание:

Слева от дифференциальной входной линии D +, D-, GND.
Правая сторона D +, D-, GND дифференциальных выходных линий, следующая линия выводится на коммуникационный модуль, когда множество модулей, подключенных в серии к следующему модулю, подключено к D + и D-
Левый AC, AC / DC вход питания, AC и DC общий;
Правая сторона V +, R-, G-, B-это выходной терминал лампы, подключенный светодиодный фонарь, V +-светодиодный анодный общий терминал, R, G, B светильник с катодом из бисера, соответственно соединенный с панелью R-, G-, B- end

Посылка включает в себя:

1 x 12A 144W 3 канала DMX512 декодер доска
