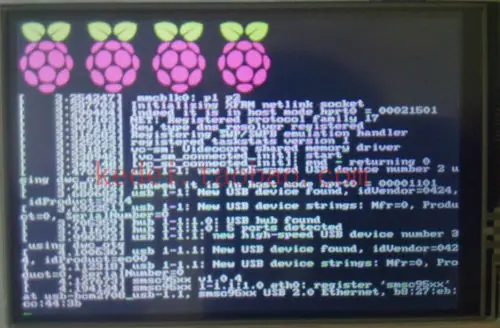

Raspberry Pi 3 Model 2 B +/B/A + PI2 5 "TFT ЖК дисплей с сенсорным экраном модуль дисплея 320*480

На тонкопленочных транзисторах на тонкоплёночных транзисторах Особенности:

1. Тип ЖК-дисплея: TFT Transmissive ---

2. Интерфейс: spi(32 МГц)

3. Количество точек: 320 *(RGB)* 480 точек

4. Размер: 86,0*56,2 мм

5. Прибл. Вес: TBD г

6. Задняя светильник: 6 белый светодиодный

7. Сенсорный чип: xpt2046

Этот продукт поддерживает b/b +/pi2;

Интерфейс определить:

24 -- GPIO7 -------> TP_CS

26 -- GPIO8 -------> LCD_CS

22 -- GPIO25 -------> TP_irq

23 -- GPIO11 -------> SPI_CLK

21 -- GPIO9 --------> SPI_MISO

19 -- GPIO10 --------> SPI_MOSI

5 в ---------> 5 В

GND ---> GND

Инструкции по использованию:

Пожалуйста, свяжитесь с нами, чтобы получить ссылку для скачивания, включая изображение и драйвер.

1. Вы можете записать файл изображения на sd-карту.

2. Установочный привод:

ЖК-экран и макетная плата raspberry pie правильно подключены

Скопируйте диск (LCD_show.tar.gz) в raspberry pi;

Декомпрессионный файл tar -xzvf LCD_show.tar.gz

Перейти в файл cd LCD-show

Обновление системы sudo apt-получить обновление

Установите драйвер sudo. /LCD35_v1

Затем через несколько секунд система перезагрузится

Если вы хотите использовать HDMI, вы можете использовать этот cmd sudo. /LCD_hdmi

Примечание: Перед обновлением системы необходимо использовать эту команду sudo apt-mark hold raspberrypi-bootloader.

Затем используйте команду,

Sudo apt-получить обновление

Sudo apt-получить обновление

В противном случае он потерпит неудачу после перезапуска

Примечание: другие контакты-NC;
