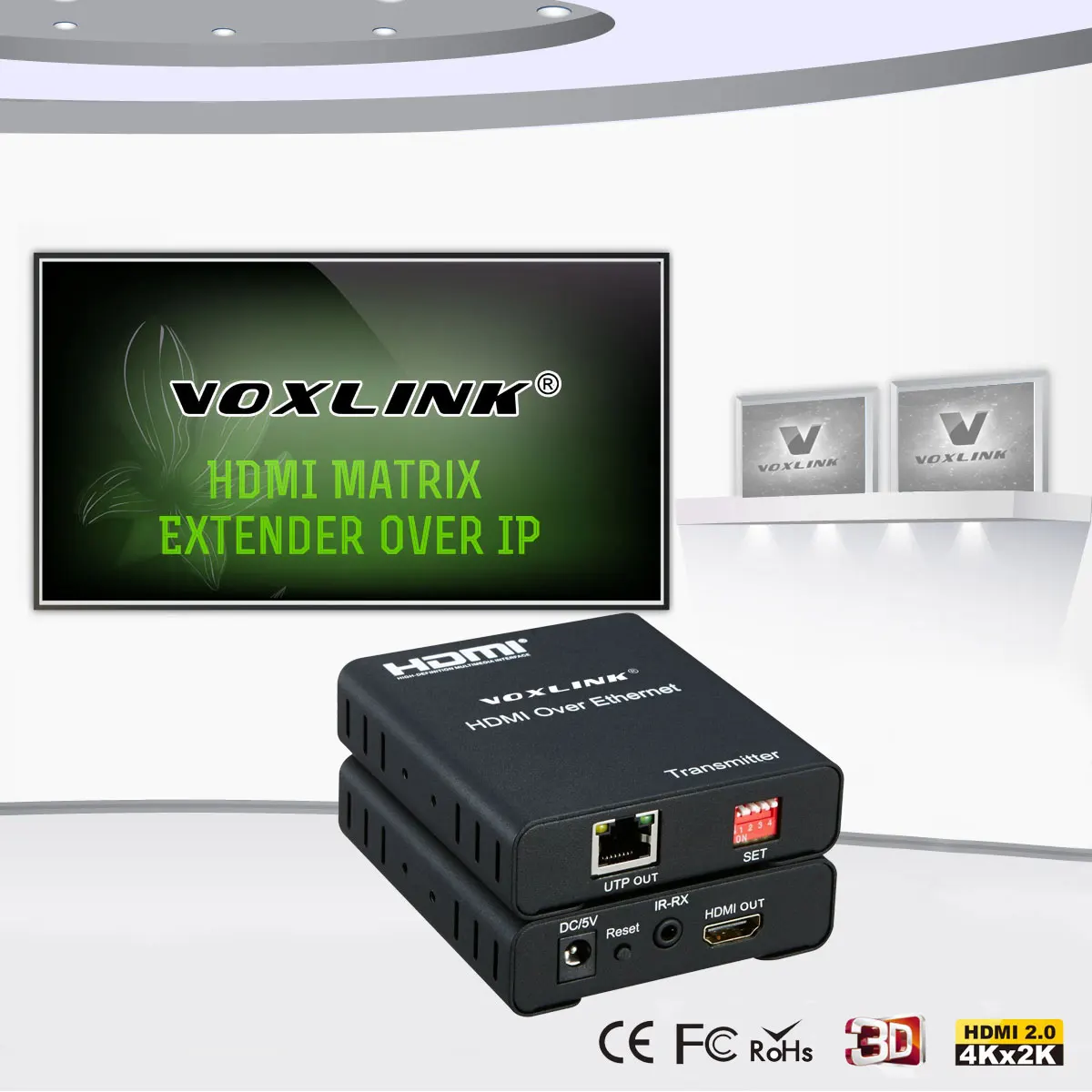

VOXLINK 1080P HDMI матрица Extender 120 м по TCP/IP Cat5e/6 Ethernet кабель передатчик/приемник с ИК|hdmi

VOXLINK 1080P HDMI матрица Extender 120 м по TCP/IP Cat5e/6 Ethernet кабель передатчик/приемник с ИК|hdmi

1. Введение

120 м M HDMI Matrix Extender over IP-это устройство на основе стандартного протокола TCP/IP для передачи HD аудио и видео источника по LAN. Он передает вашего HD дисплей с высоким разрешением до 120 м от вашего HDMI или DVI-D источник с помощью одного CAT5e/6 кабеля. В то же время также удобно передавать HDMI аудио и видео источник по точка-точка, многоточечный и Каскадный режим подключения.

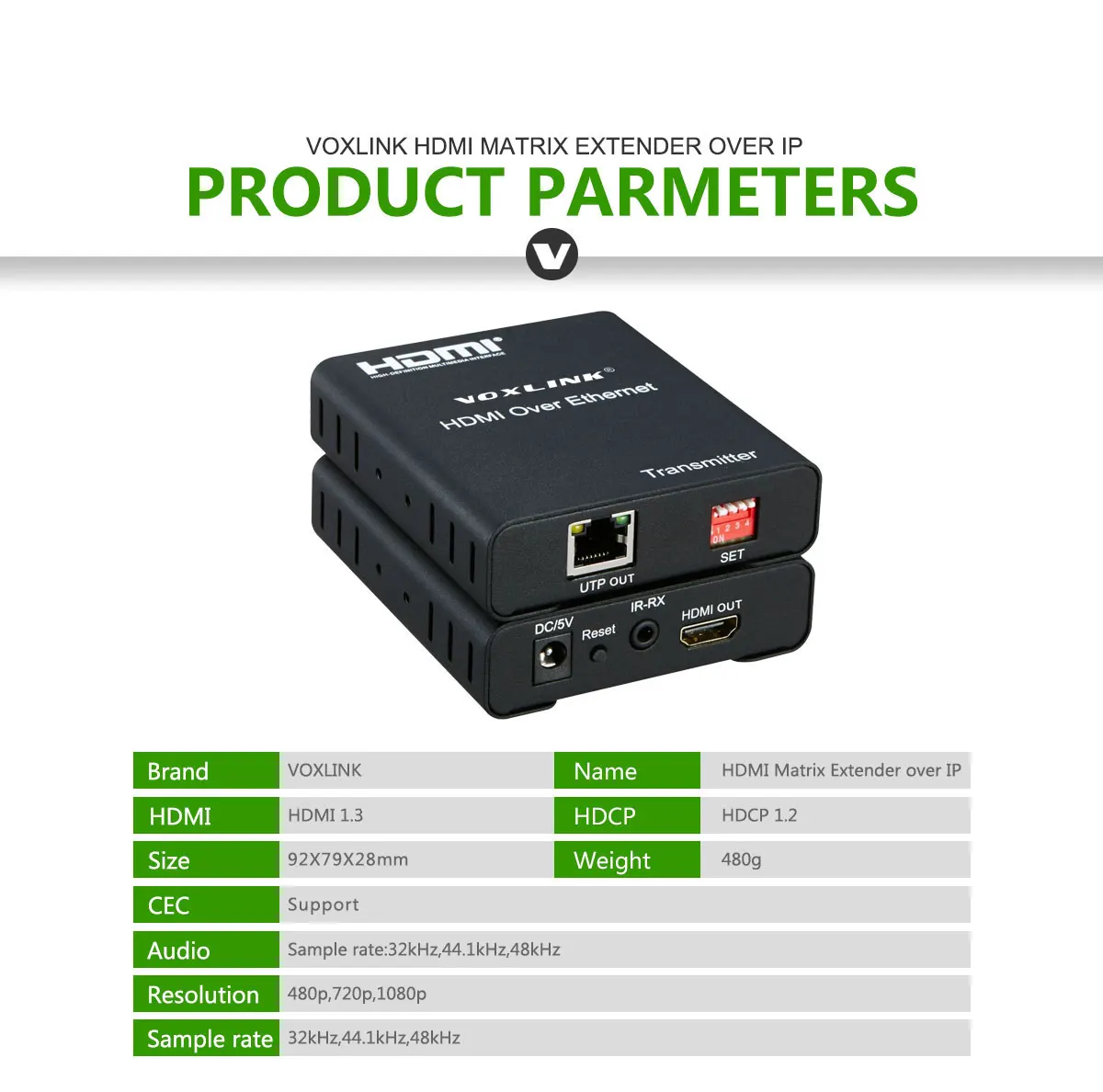

2. Характеристики и характеристики

Поддержка HDMI1.3/HDCP1.1 & 1,2

Поддержка режима точка-точка, многоточечный режим и Каскадный режим подключения.

Стандартный 802,3 Ethernet

Поддержка одностороннего ИК-расширения.

Чистый дизайн оборудования, подключи и играй, не нужно устанавливать дополнительное программное обеспечение

3. посылка содержание

Прежде чем использовать этот блок, пожалуйста, проверьте упаковку и убедитесь, что

Следующие товары содержатся в коробке доставки:

1) один кусок передатчика HDMI

2) один кусок HDMI приемника

3) два блока питания постоянного тока 5 В

4) одна пара ИК-передатчика и приемника

5) Руководство пользователя

4. физическая схема интерфейса

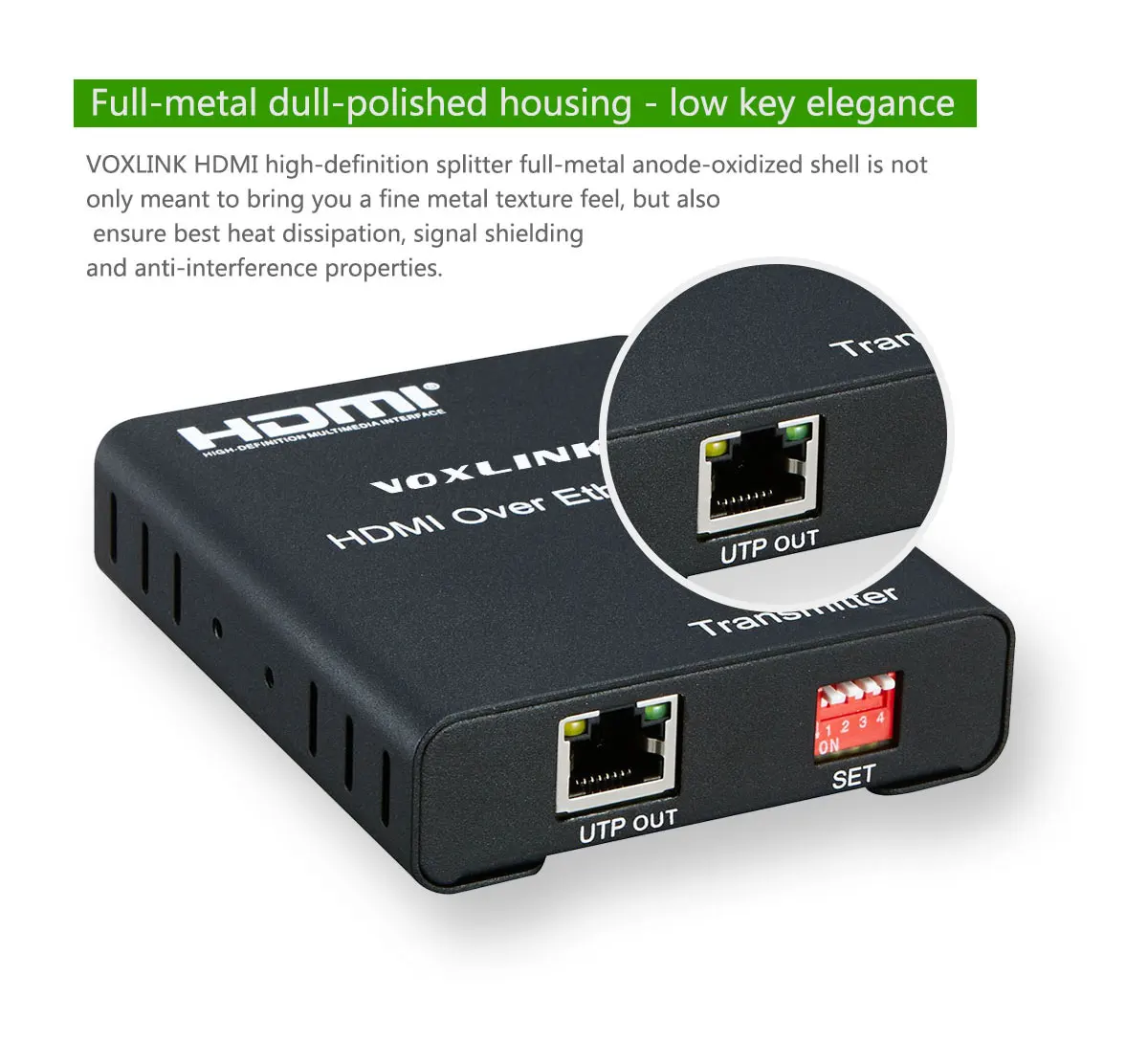

Передатчик HDMI

Порты и разъёмы Функция

Источник питания постоянного тока/5 В в для передатчика

Сброс удерживайте клавишу, модель будет перезапущена

5. Подключение и работа

1) подключите источник HDMI к передатчику HDMI с кабелем HDMI

2) Подключите приемник HDMI к дисплею HDTV с кабелем HDMI.

3) Применение один Cat5e/6 кабель до 120 м для подключения отправителя и приемник.

4) Подключите «ИК-приемник» в порт «ИК-TX» на передатчике, и «ИК-передатчик» в «ИК-RX» на приемнике, и убедитесь, что ИК-передатчик направлен на ИК-приемник управляемого устройства, если вам нужна функция ИК-управления.

5) Подключите две части питания 5 В к передатчику и приемнику, блок питания для оборудования светодио дный светодиодный индикатор. Когда лампа состояния включена и мерцает, оборудование начинает нормально.

6) многоточечный к многоточечному сочетанию: когда многоточечный к многоточечному соединению и множественному TX и множественному RX соединению с коммутатором, ip-удлинитель может совпадать на основе настройки “SET” (например: «набор» TX составляет 0001, «набор» RX-0001).

6. Применение схемы

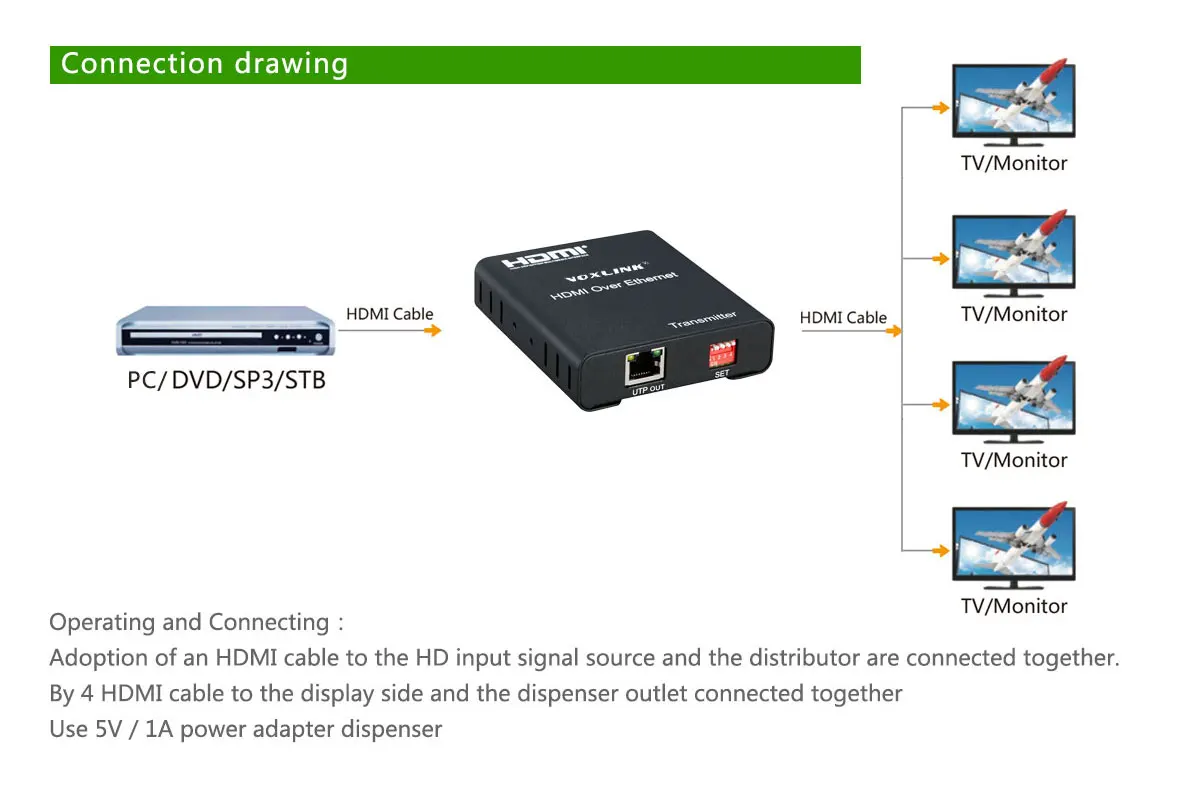

Применение 1: точечное приложение

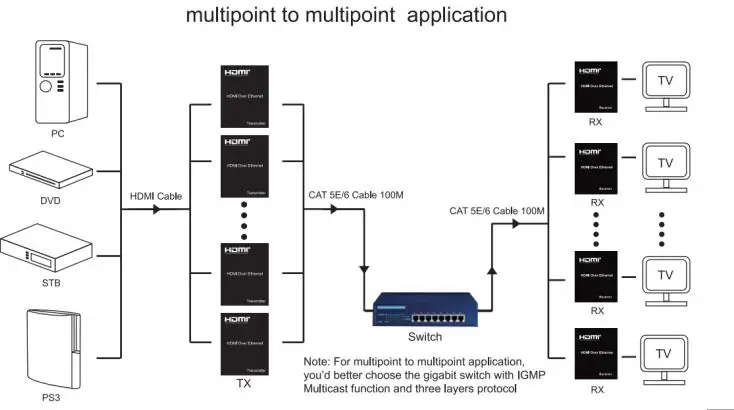

Применение 2: Многоточечное применение

Примечание: для многоточечного приложения лучше выбрать гигабитный коммутатор с функцией многоадресной передачи IGMP и трехслойным протоколом
