Трубчатый FM стерео радиотюнер IWISTAO готовый Предварительный усилитель PCBA версия

IWISTAO труба FM стерео радио тюнер готовая PCBA преусилитель версия 6C11 нет в том числе силовой трансформатор HIFI аудио DIY (модель №: WVTR-FM09(3B)

Примечание: vedio выше предназначен для версии без предварительного усилителя, только для получения информации о состоянии воспроизведения.

Может быть, это просто другое ностальгическое настроение для трубки fm-радио, даже большинство fm-радио, которое сделано из ICs сегодня. Но, когда вы вставляете трубку fm-радио или используете кожух, чтобы установить его внутрь, а затем включите настройку четырехкратного воздушного конденсатораЧтобы слушать, кажется, что он вернулся к старым дням детства, все становится все более и более комфортным.

В данный момент, вы слышите теплый и мягкий звук от него, perherps вещания содержание стало менее важным, это важно, но это одна из тех мыслей, которые поднимают настроение. . .

Эта трубка FM радио головка принимает трубку 6C11, и ее выпрямитель принимает трубку 6Z4. Его прием сигнала и обработка были приняты классические трубные цепи, и использовали TA7343 в качестве стерео декодера, который затем приводит к стереозвуку. После Стерео FM сигнала, входного усилителя мощности системы для усиления, вы будете слушать fm-радио с музыкальным трубным звуком.

Для этой версии предварительного усилителя мы добавили трубку 6N2 в качестве предварительного усилителя после декодирования FM, поэтому она может сочетать ламповый усилитель и улучшать громкость звука.

Этот комплект был настроен, подключен к подходящему трансформатору, сможет работать должным образом.

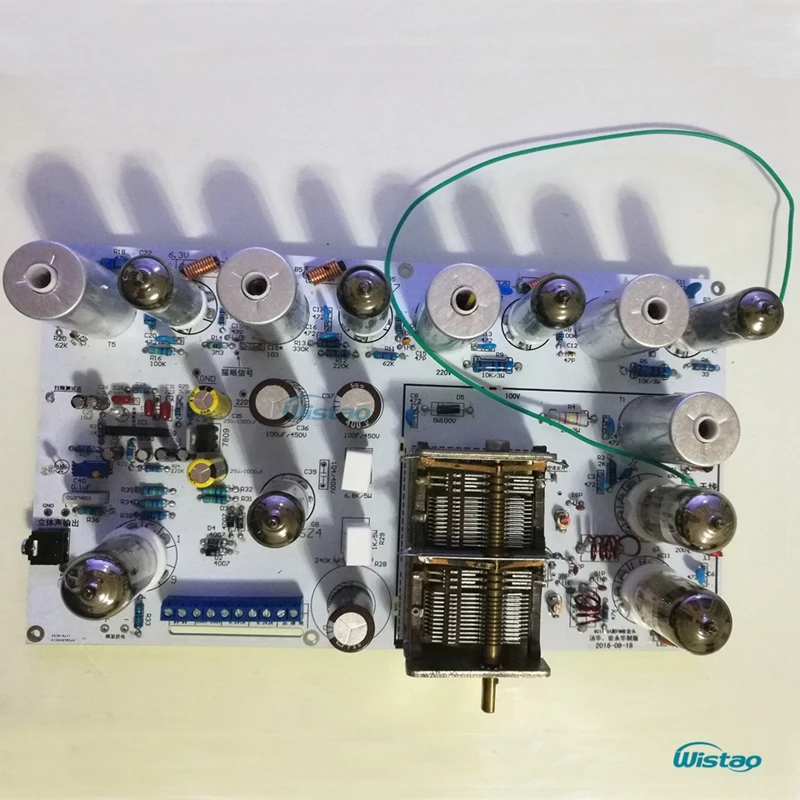

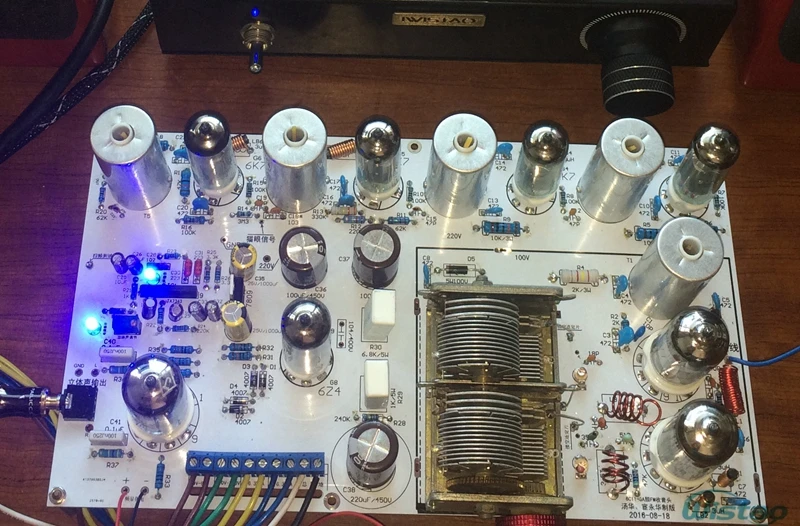

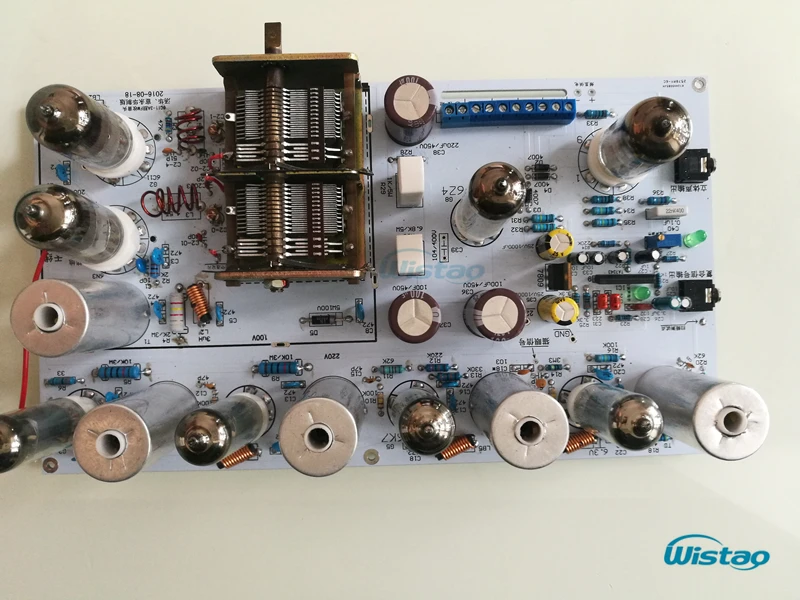

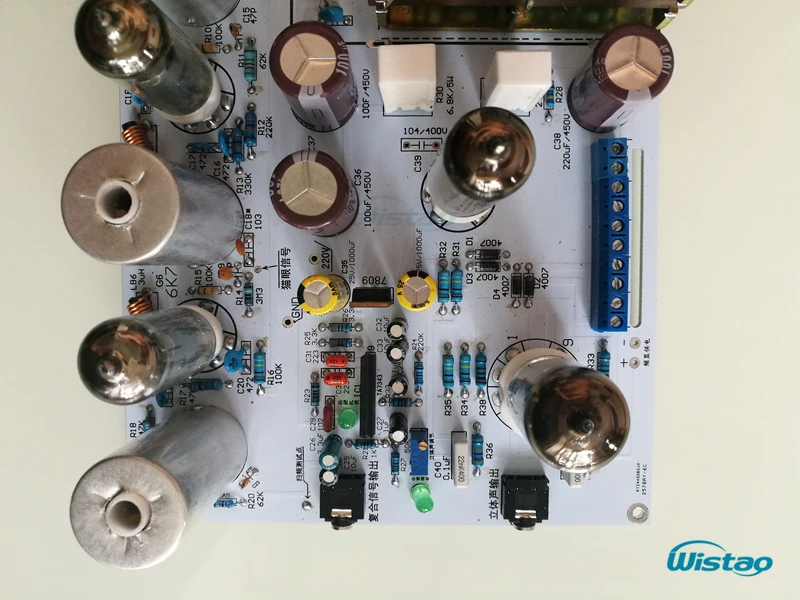

Готовые печатной платы

Если вам нужно купить его, пожалуйста, выберите кнопку Finnished PCB Board.

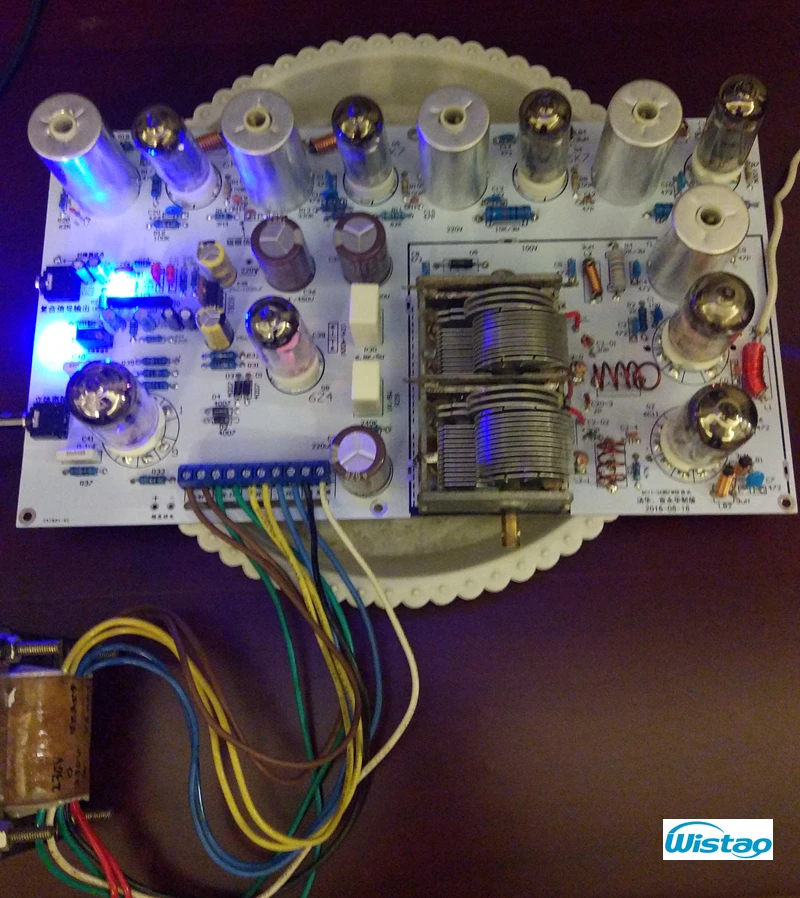

Схема подключения

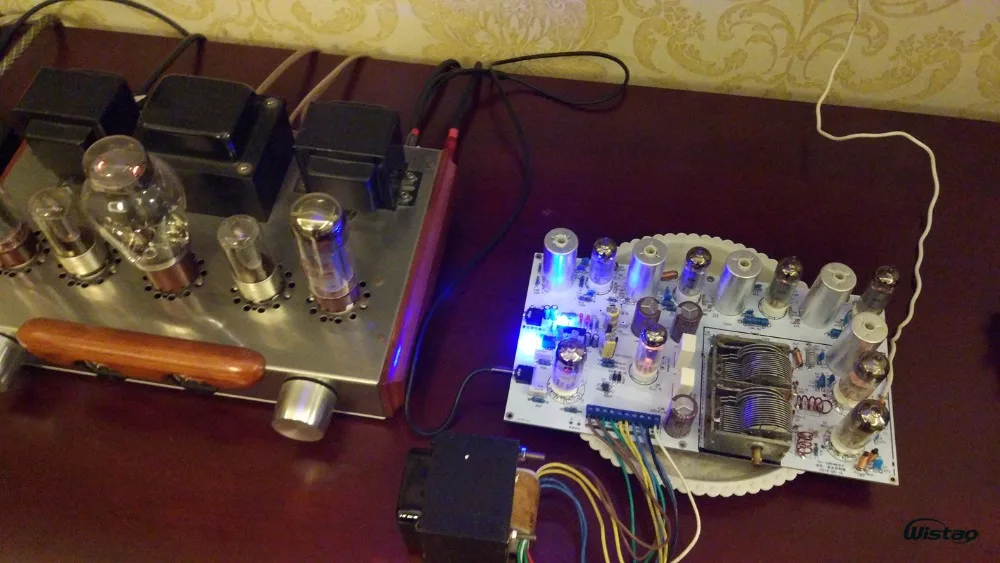

Подключите провода силового трансформатора, fm-антенны (ANT) и выходной сигнал с PCBA, как показано ниже. Затем выход подключается к вашей системе усилителя.

1. Основной GND включает 0 провод 230V-0-230V и GND провод силового трансформатора.Выберите силовой трансформатор с таким же напряжением и основным GND проводом, если вы используете принадлежащий трансформатор.

  Предлагаем использовать оригинальный силовой трансформатор.(Если вам нужна покупка, пожалуйста, нажмитеЗдесь)

2. Длина fm-антенны (ANT) составляет 2 ~ 3 м провода внутри помещения или на открытом воздухе, если это возможно, получить лучший прием.

3. При необходимости вы можете купить дополнительный дисплей для подключения, как показано ниже.

Примечания:

1. Четырехместный воздушный конденсатор используется для инвентаризации. Если вы покупаете комплект, это означает, что вы принимаете условия.

2. Готовая PCBA не включает трансформатор, дисплей и ручку

Если вам нужно купить пустую печатную плату, пожалуйста, выберите только кнопку пустой печатной платы.

(Это только пустая печатная плата, не включает другие детали и компоненты)

Технические характеристики

1. Частотный диапазон: 88 ~ 108 МГц
2. Приема сигнала: FM
3. Размер печатной платы (Д x Ш): 260 мм x 150 мм
4. Соответствующие выходные характеристики силового трансформатора (Пожалуйста, выберите силовой трансформатор с таким же напряжением и основным GND проводом, если вы используете принадлежащий трансформатор)
   1. AC 230V-0-230V / 70mA
   2. Переменный ток 0-6,3 В/2A
   3. Переменный ток 0-6,3 В/3A
   4. 9 В переменного тока

Схема цепи только для информации

Примечание: мы предоставляем вам товар для вашего DIY.

1. Если у вас достаточно ловушек для чтения цепей, знания электронных компонентов, сборки, пайки и решения проблем, вы можете купить их, чтобы наслаждаться DIY.

2. Если нет, пожалуйста, не покупайте их. Мы предоставляем только ограниченную техническую поддержку в этих неделимых элементах.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Соответствует Мощность трансформатор

Если вам нужно купить подходящий силовой трансформатор для трубки fm-радио, пожалуйста, нажмите на ссылку ниже.

Силовой трансформатор для трубки FM радио головы

Есть также силовой трансформатор с 110V, если вам это нужно, пожалуйста, оставьте продавцу сообщение.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение audiophile для предыдущей версии (только для информации)
