Характеристики:

• Основной чип использует пакет QFP чип, по сравнению с BGA пакет, легче научиться, легче отлаживать.

• Основной чип шпильки все нарисованы до 2,54 мм pitch pins, масштабируемость отличается прочностью.

• Каждый совет по разработке был тщательно протестирован перед отправкой, качество гарантировано.

• Макетная плата оснащена прозрачной защитной пластиной, антистатической пылью

• Продукт содержит usb-блок Altera, который может использоваться для загрузки программ для FPGA.

• Продукт содержит usb-кабель, который может использоваться для питания платы разработки.

• Если вам нужен БесплатныйИнфракрасный термометрПульт дистанционного управления, пожалуйста, оставьте сообщение. Есть батарея на пульте дистанционного управления, если вам нужен аккумулятор, пожалуйста, выберитеAliExpress Standard Shipping (стандартная отправка AliExpress).Другие методы логистики не могут отправить аккумулятор, поэтому, если вы выберете другие методы логистики, мы не отправим аккумулятор.

• Мы предоставляем спецификации, схемы, образцы программ и программного обеспечения. Мы отправим вам ссылку OneDrive для загрузки этих файлов.

Параметры:

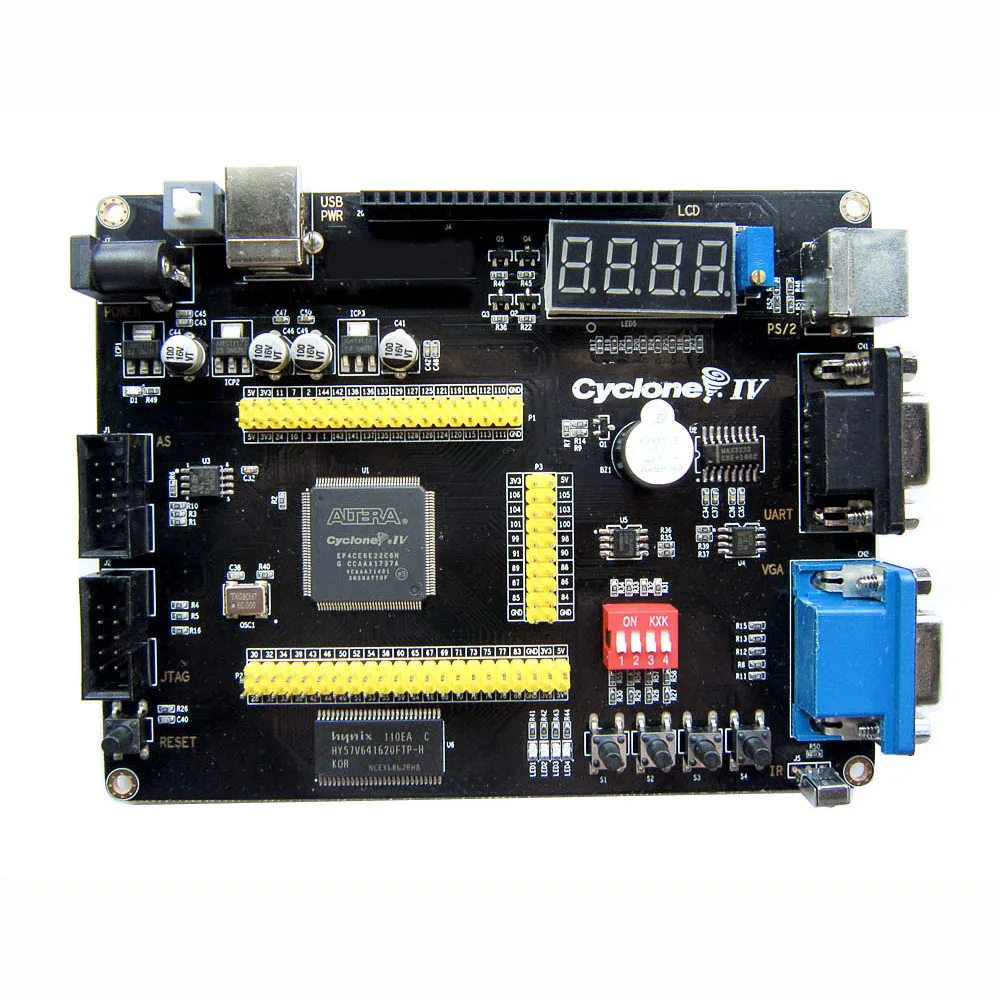

1.Основной чип:ALTERA Cyclone IV EP4CE10E22C8N.

2.Память конфигурации:

1) плата с 16 Мбит EPCS16N конфигурация чип, пользователь может загрузить и отладки программы товара через интерфейс JTAG или как интерфейс.

2) плата с 64 Мбит SDRAM, поддержка SOPC, NIOSII development.

3.Чип регулятора напряжения:

1) с помощью 1117-3,3 V регулятор напряжения чип, для того чтобы обеспечить 3,3 V напряжение на выходе.

2) Используйте чип регулятора напряжения 1117-1,2 в для обеспечения напряжения сердечника FPGA.

3) с помощью 1117-2,5 V регулятор напряжения чип, для того чтобы обеспечить PLL напряжение на выходе.

4.Напряжение на входе: постоянный токDC 5V. Плата также может питаться через usb-интерфейс.

5.Интерфейс отладки и загрузки программы:

1) интерфейс JTAG: загрузка. SOF файл, скорость быстрая. Отсутствие потери данных после отключения питания.

2) как интерфейс: загрузка. POF файл. Отсутствие потери данных после отключения питания.

6.Интерфейс расширения:Приводит к все колышки для основной чип, 2,54 мм шаг.

7.Размер:136 мм * 106 мм

Периферийные интерфейсы и ресурсы:

1. 1 кнопка выключателя питания, 1 кнопка сброса, 4 клавиши пользователя.

2. 4 светодиодных диода.

3. 4-разрядный трубки.

4. 4-значный DIP-переключатель.

5. 1 зуммер.

6. Интерфейс PS2.

7. Последовательный порт RS232

8. 1*20 контактный ЖК-разъем, поддержка LCD1602, LCD12864, TFT LCD.

9. Точное Регулируемое сопротивление, регулируемая ЖК-подсветка.

10. Чип датчика температуры LM754A.

11. Интерфейс VGA.

12. I2C серийный EEPROMAT24C08, для IIC bus experiment

13. Инфракрасный приемный модуль.

14. RS232 последовательный порт.

15. Приводит к все колышки для основной чип, 2,54 мм шаг.

PIN напылением Упаковочный лист:

Другие соответствующие соединительные платы и периферийные модули:

Коммутационная панель:

OV7670 Модуль камеры:

Модуль VGA:

• 16 бит истинного цвета, поддержка 65536 цветов

• Модуль VGA с разъемом для sd-карты

2,4 дюймов TFT ЖК-модуль:

• С сенсорным экраном IC

• С разъемом для sd-карты

Модуля локальной сети "Ethernet:

Модуль USB:

Список доставки в комплекте 1:

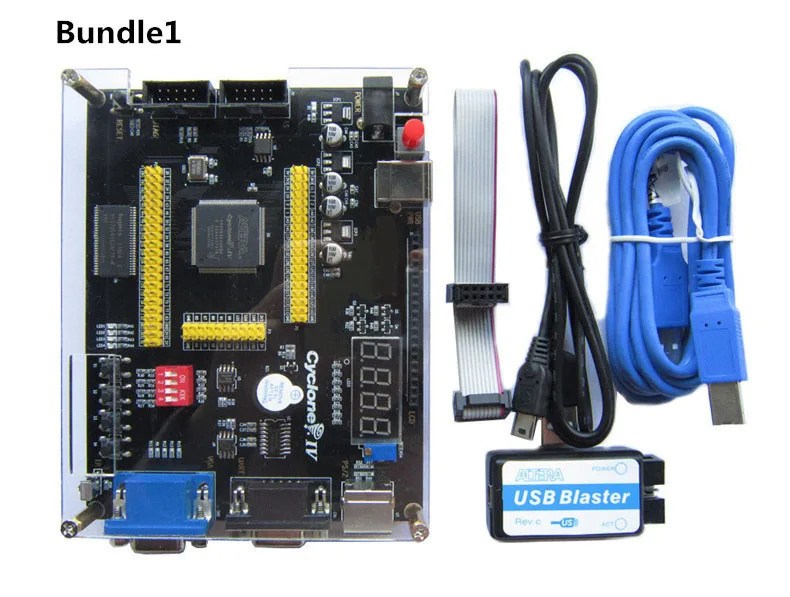

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

Список доставки в комплекте 2:

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * высокоскоростной usb-блок Altera (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

Список доставки в комплекте 3:

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

• 1 * коммутационная панель

• 1 * VGA модуль

• 1 * OV7670 камера

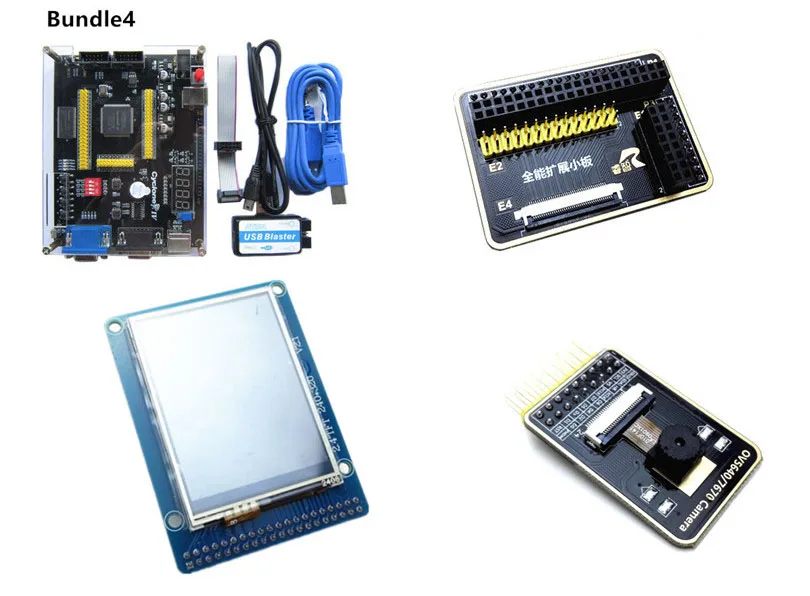

Список доставки в комплекте 4:

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

• 1 * коммутационная панель

• 1*2,4 дюймовый TFT Модуль

• 1 * OV7670 камера

Список доставки в комплекте 5:

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

• 1 * коммутационная панель

• 1 * модуль Ethernet

Список доставки в комплекте 6:

• 1 * ALTERA EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

• 1 * коммутационная панель

• 1 * USB модуль

Файлы макетной платы: включают схемы, руководства, код программы (обратитесь в службу поддержки клиентов по ссылке для скачивания)

В комплект входит:

Антистатический мешок + пузырчатая пленка + прочная картонная коробка

Дополнительные платы разработки FPGA:
