Универсальная плата драйвера для ЖК-телевизора со светодиодный Ной подсветкой

Универсальная плата драйвера для ЖК-телевизора со светодиодный Ной подсветкой

Покупатели, пожалуйста, обратите внимание: Логическая плата для профессионального технического персонала, чтобы купить, мы несем ответственность только за продажи, не поддерживает технические проблемы! Но я обещаю, что наше качество абсолютно лучшее!

Www.aliexpress.com/store/1245976

Советы:

Перед тем как снимать этот товар, пожалуйста, внимательно прочитайте следующие элементы:

1. Вам нужно иметь некоторые базовые знания физики электронного электрика, знакомы с различными электронными компонентами или, вероятно, понять принцип работы, характеристики, указать символы.

2. Потребность в основных компонентах архитектурных ЖК-мониторов, ЖК-телевизоров и других продуктов имеет более четкое представление (если продукт обычно сделан из нескольких частей, где находится источник питания, где находится панель управления, где находится).

3. Владелец магазина обслуживает наших клиентов, но также не может ответить, например, что такое плата драйвера с подсветкой? Какая мощность? Положительных и отрицательных, и так основы того, как связаны. Так что, если вы заметите теплоту размытия подобных проблем, прежде чем делать осторожно!

Выше три, пожалуйста, внимательно прочитайте, если вы сфотографировали мой магазин Описание продукта у вас есть значительные возможности, может решить подавляющее большинство профессиональных проблем самостоятельно. И заявление о приемке продукта не относится к ресторану, не может ответить на вопрос.

4. Обычный электронный код знака с подсветкой:

VCC:Положительное напряжение питания, напряжение источника питания (напряжение typically12VOr24V)

B. Вкл/выкл, ВКЛ, Ен, ON_BLWait:Ножного переключателя, ножного переключателя сигнал (напряжение обычно в range2.5V-5VBetween)

C. PWM, PDIM, VDAJ, BL-PWMWait:Сказал, что регулировка яркости регулируется ногами или босиком. (Переключение имеют два режима, один находится в цифровом режиме-ШИМ (регулятор напряжения сигнала, как правило, 3,3 V), аналоговый Диммируемый-постоянный ток (сигнал напряжения 0-3,3 В/0-5 В)

Pwmhned модуляция ширины импульса, которая генерирует прямоугольный квадратный волновой сигнал, частота generally200HZ-2KHZ, амплитуда напряжения обычно 3.3В, pdimengish коротковолновой, dimThe темно о смысле значения слов или \ "яркость. \" Аналоговое затемнение по напряжению постоянного тока обычно обеспечивается непосредственно для регулировки напряжения foot0V-5VOfDC для контроля яркости цели.)

GND:Наземный (отрицательный)

Светодиодный +:Светильник-излучающий диод (светодиодный) положительный

Светодиодный-:Светильник-излучающий диод (светодиодный) отрицательный

Выше плата с символом содержит подсветку ЖК-панели, наиболее часто используемый код, соединение просто следуйте коду, соответствующий соответствующим подключенным на неправильно.

Часто задаваемые вопросы перед покупкой:

Одна проблема: размер телевизора, который не может заменить драйвер постоянного тока?

A: независимо от того, до тех пор, пока огни в рабочее напряжение составляет менее 80V материала-сеточки с дюймов ТВ, этот продукт может быть с подсветкой. Примечание: это означает, что он горит, это не означает, что это подходит. Если вам нужен точный ответ, это лучший способ предоставить параметры панели задний светильник (светильник-бар рабочее напряжение, номинальный ток и т. д.), если они могут предоставить точные данные, мы можем сделать «персональный заказ», как услуги.

Затем снова, если это не может быть определен как много светильник прокладка Напряжение Вольт, то как это сделать? В это время существует очень простой способ найти оригинальную машину выше платы драйвера постоянного тока, чтобы увидеть, есть ли это Выходная фильтрация напряжения электролитического конденсатора, сколько вольт? Если напряжение составляет 100 в, и он показывает, что его светильник не превышает 80 в, этот продукт заключается в том, что я могу точка вверх, решительно захватывается на линии.

Зная ситуацию после напряжения, можно указать на проблему, которая требует внимания на токе. Светодиодный светильник с кристаллами размер ячейки определяет Номинальный ток, который он нуждается, но по разным причинам будет выбран модуль завод все виды различных спецификаций ламповых бусин светодиодный для различных номинального тока. Для того, чтобы решить эту проблему в том случае, если мы настоятельно рекомендуем 26-дюймовый модели для того, чтобы использовать наши стандартные параметры: постоянный ток 480mA, если это 24 дюйма или меньше положить в настоящее время уменьшается до половины, или 240 мА, Здесь у нас, чтобы объяснить в реальность проблемы: 480MA не означает, что она подходит для 26-дюймовым экраном, А как насчет стоимости отдельных для чехол не может определить точные параметры. Этот ток в основном правильный, но иногда было яркое и так много пользователей, основываясь на отзывы до передачи данных, на этот раз самый простой способ-это через затемняющий контакт для решения, затем поднятая босиком после Vadj яркость может быть затемнена.

Ниже приведены особенности ребенка:

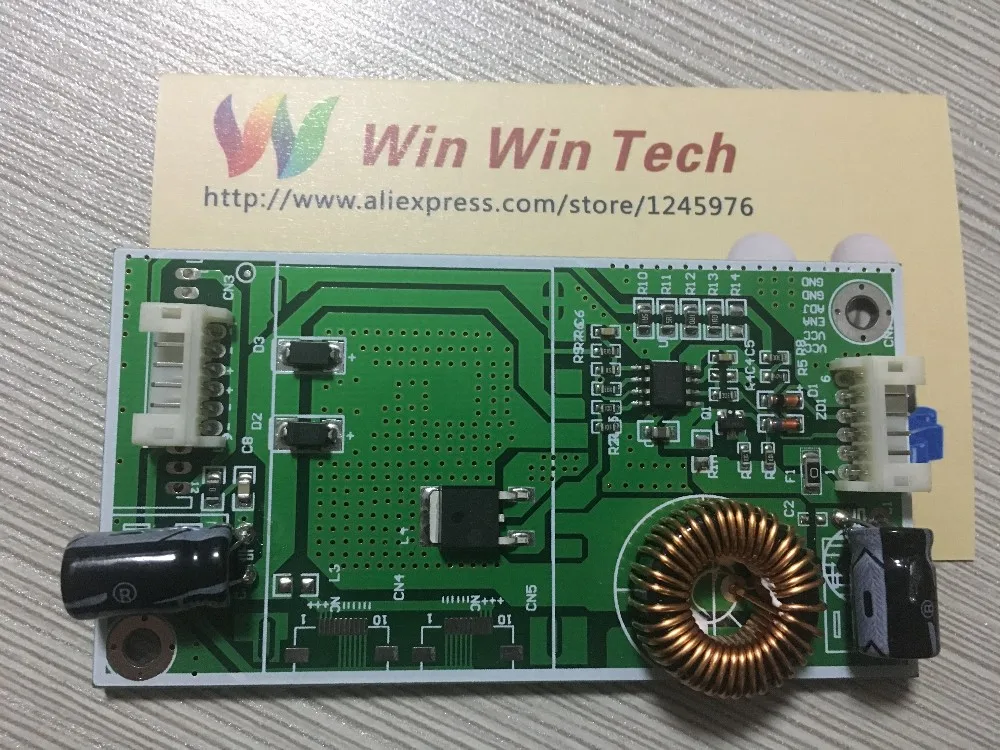

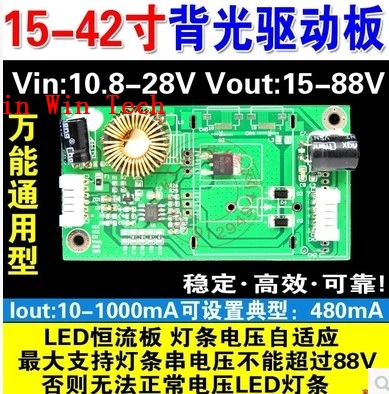

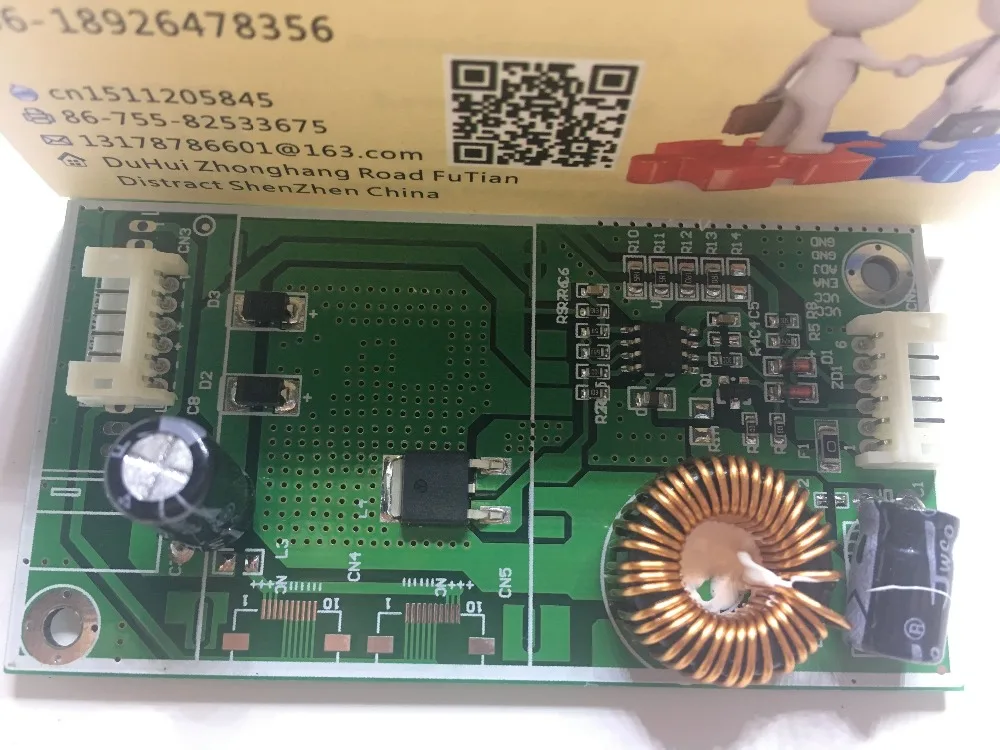

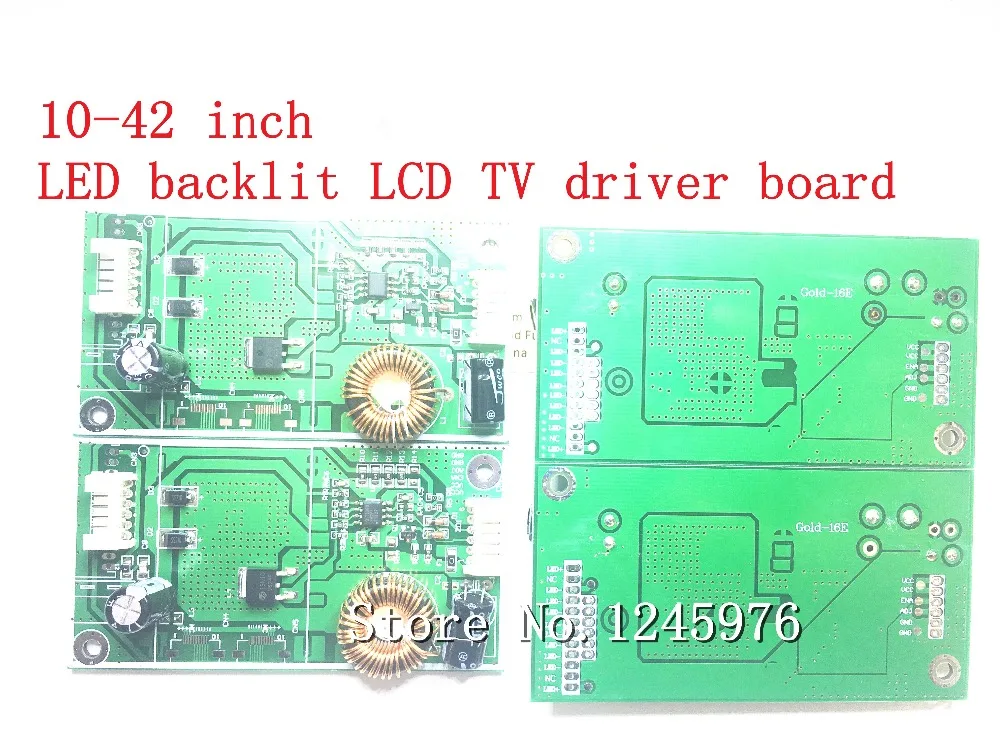

Использование: 10-42 \ "светодиодный ТВ ПОДСВЕТКА boost board.

Характеристики продукта: Тайвань импортируется для производства, BOOST структура, эффективность преобразования более 92%, устройство с низкой температурой, стабильность продукта, он имеет более длительный срок службы, PCB маленький, ультра-тонкий дизайн для удовлетворения самых требовательных требований светильник, точность контроля тока ошибка в пределах 5%, Гибкая регулировка текущей конструкции может легко соответствовать различным производителям, моделям экранов. Разработан для удовлетворения требований EMC, через сертификацию CE. Высокая надежность, гарантия на один год! Вы можете использовать блок питания 12 В, снижая стоимость системы!

Этот продукт является постоянный ток доска, работа сосредоточена на постоянного тока, напряжение автоматически адаптируется, в зависимости от задней светильник автоматически регулирует светильник строка напряжения, таких, как: задняя светильник Модуль4.And20String напряжение регулируется на собственный3,2 в *20 нитей=64VО,Предположим, что каждая строкаСветодиодныйТок60 мАТогда вам просто нужно установить ток240маЭкран может быть освещен.

Материал Kool с использованием магнитного индукционного коэффициента температуры, более высокой магнитной насыщенности и более высокой стабильности. Потому что Высокая эффективность преобразования, поэтому devicefeverylow,Контроль температуры25О (Примечание: температура = температура поверхности устройства-температура окружающей среды)Когда25Температура поверхности элемента окружающей среды50(Условия работы: вход24 ВВыход64.V480MA.)

Предельные параметры:

В тех случаях, когда до 24V вход: Vout = 75V Iout = 720mA или не позднее, чем за 60 Вт

Когда до 12 В вход: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Предельный параметр относится к продуктам, крупнейшим в емкости процесса приложения, ниже, чем при фактическом использовании, пожалуйста, Ограничьте параметры, чтобы обеспечить надежность продукта.

Вопросы по установке

Одна проблема: установлен светильник?

1. Верификация полярности кабеля верна?СветодиодныйПоложительные и отрицательные правильно.

2. Измерьте напряжение питания, посмотрите, нет ли напряжения на пластине, измерение около состояния под машиной включеноСветодиодный +Нет увеличения, как правило,VCCВысокое напряжение.

3. Если вы не измеряете наддувНаНоги без напряжения, напряжение должно быть нормальным3,3 VВокруг.

4. Если вышеуказанные условия нормальные, то повторно Измерьте мощность в чехол выключенияСветодиодный-ПравильныйGNDМежду значением резистора серии, нормальное должно быть меньше сопротивления,2.Ом или меньше.

После нескольких шагов, чтобы проверить все остальное, только нормально, может бытьСветодиодныйПроблема освещения.

Вторая проблема: машина яркая, но достаточно яркая?

Во-первых, с помощью пульта дистанционного управления, когда яркость, чтобы увидеть эффект яркого, если все еще не достаточно яркий, а затем измеритьPDIMНоги, если напряжение путем регулировки было последовательно выше4 вНам нужны другие способы изменения низкого напряжения, направьте ноги птицы на свободную пробу, если яркость может удовлетворить требования, можно изменить режим низкого напряжения.

Если вам все еще нужно увеличить яркость, это не достаточно, чтобы ноги путь, отключив другие способы яркости.
