Новый 5 осевой токарный контроллер с ЧПУ для токарного станка и английская панель

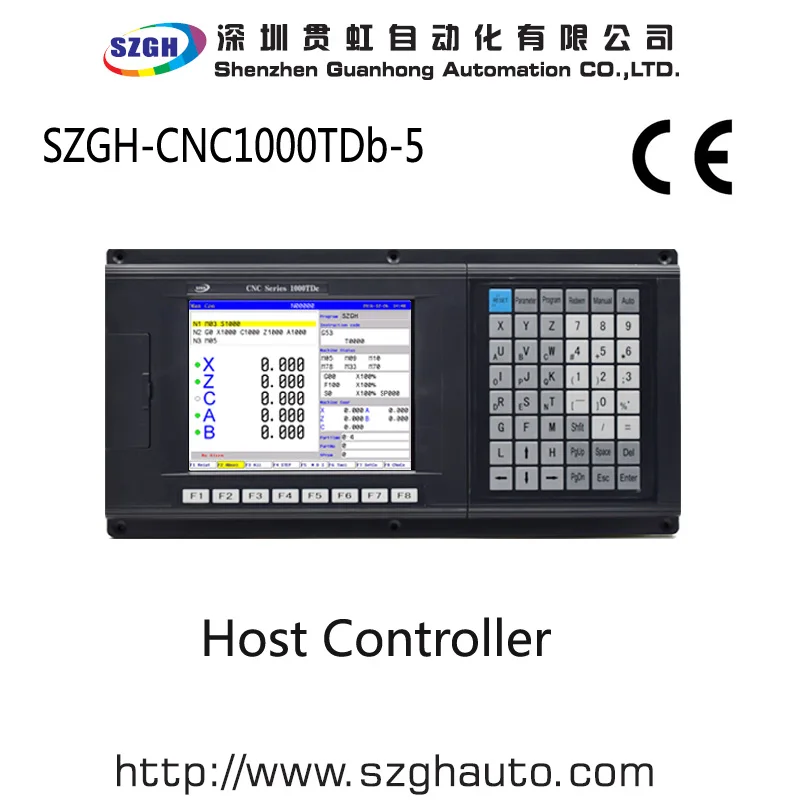

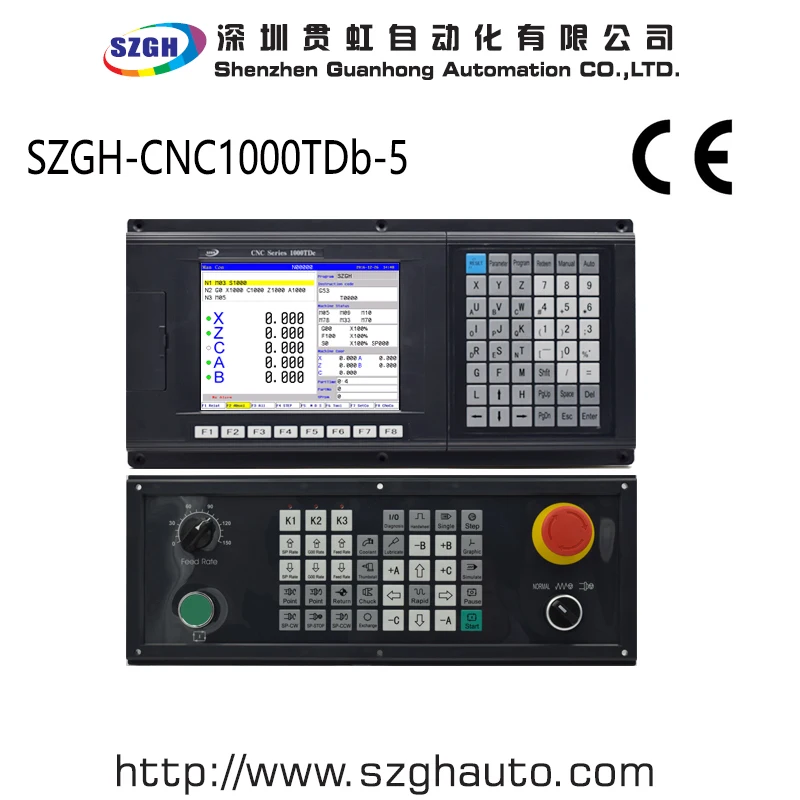

Профессиональный 5 оси токарный станок с ЧПУ контроллер

     SZGH-CNC1000TDb-5 является стандартным series 5 оси токарный станок с ЧПУ и проигрывания числового программного управления, с 8,4 дюйма дисплей (800x600) ,2 аналоговых шпинделя, 2 г-жа интерполяции на высокой скорости, поддержка УВД, функция PLC, функция макросъемки и отзывы о положении. Что, очевидно, повышает эффективность, точность и качество поверхности обработки деталей. Новый интерфейс USB, он поддерживает работу файлов и программы, работающие на флэш-диске.

Особенности

1) 800x600 8,4 inchs реальный цветной ЖК-дисплей

2) Поддержка PLC и макрофункции, а также функция автоматического обмена инструментами

3) Память 64 МБ, комната для хранения пользователей 32 Мб,

4) Максимальная скорость-30 м/мин, скорость подачи-15 м/мин

5) адаптированный серво шпиндель может реализовывать непрерывное положение шпинделя, жесткое нарезание резьбы, жесткая обработка винтов

6) Высокая мощность переключателя защиты от помех (220VAC -> 24VDC)

7) встроенные в ПЛК программы, которые могут быть отредактированы свободно.

8) с интерфейсом USB, он поддерживает работу файлов на флэш-диске, конфигурацию системы и обновление программного обеспечения

9) дисплей на китайском или английском языке, который может быть выбран по параметрам.

10) аналоговый выход напряжения 0 ~ 10 в двух каналах, поддержка двойных шпинделей

11) 32 бита высокой производительности, низкое энергопотребление промышленного класса ARM микропроцессор.

12) I/Os : 56*32, 40*24 I/Os можно редактировать свободно

13) Смещение резца: C

14) меню на английском языке, программа и интерфейс, полноэкранное издание

Подробная информация о продукте

Технические данные

Кол-во управление осями

• Количество осей управления: 5 осей (X Z C(Y) A B)

• Количество осей связи: 3 оси

• Количество осей управления ПЛК: 5 осей

Оси подачи функция

• Минимальный командный блок: 0,001 мм

• Диапазон командной позиции: +/-99999,999

• Максимальная скорость: 30 м/Скорость подачи: 0,001-15 м/мин

• Быстрое Переопределение G00: всего 8 уровней: 0 ~ 150%, регулировка в реальном времени

• Переопределение подачи: всего 16 уровней: 0 ~ 150%, регулировка в реальном времени

• Переопределение шпинделя: всего 16 уровней: 5% ~ 150%, регулировка в реальном времени

• Режим интерполяции: интерполяция линейной, дуговой, резьбовой и жесткой резьбы

• Автоматически настраивающийся для снятия фаски

Нить

• Функция ускорения и замедления

• Общая резьба (Следуйте за шпинделем)/Жесткая резьба

• Одноголовая/Многожильная нить Прямой, конической и термической лицевой поверхности в метрической системе/дюймовой системе, wqual и переменной резьбе

• Можно установить длину резьбы, угол и характеристики скорости

• Шаг резьбы: 0,1 ~ 1000,000 мм или 0,1 ~ 99 зуб/дюйм

• Быстрая подача: линейный тип или тип S

• Начальная скорость, скорость отделки и время ускорения и замедления устанавливаются по параметрам

Шпинделя функция

• Аналоговое напряжение 0 ~ 10 в выход в двух каналах, поддержка двухшпиндельного управления

• Шпиндельный кодировщик отзывы в одном канале, разрешение Шпиндельный кодировщик может быть установлен

• Скорость вращения шпинделя: устанавливается по параметрам скорости, максимальная скорость вращения шпинделя также составляет 10 в

• Переопределение шпинделя: всего 16 уровней: 5% ~ 150%, регулировка в реальном времени

• Постоянное Управление скоростью поверхности шпинделя

• Ragid нарезание резьбы

Инструмент Функция

• Компенсация длины

• Компенсация радиуса носа (тип C)

• Инструмент для ношения компенсация

• Способ установки инструментов: установка инструмента в фиксированном положении, пробная Настройка режущего инструмента, возврат к контрольной точке, Настройка автоматического инструмента

• Режим смещения инструмента: Режим перезаписи координат, режим траверса инструмента

Компенсации точности

• Компенсация люфта/Компенсация погрешности в памяти

Функция PLC

• Цикл обновления: 8 мс

• Загрузка программы PLC через интерфейс USB

• Программа PLC может быть изменена по индивидуальному заказу

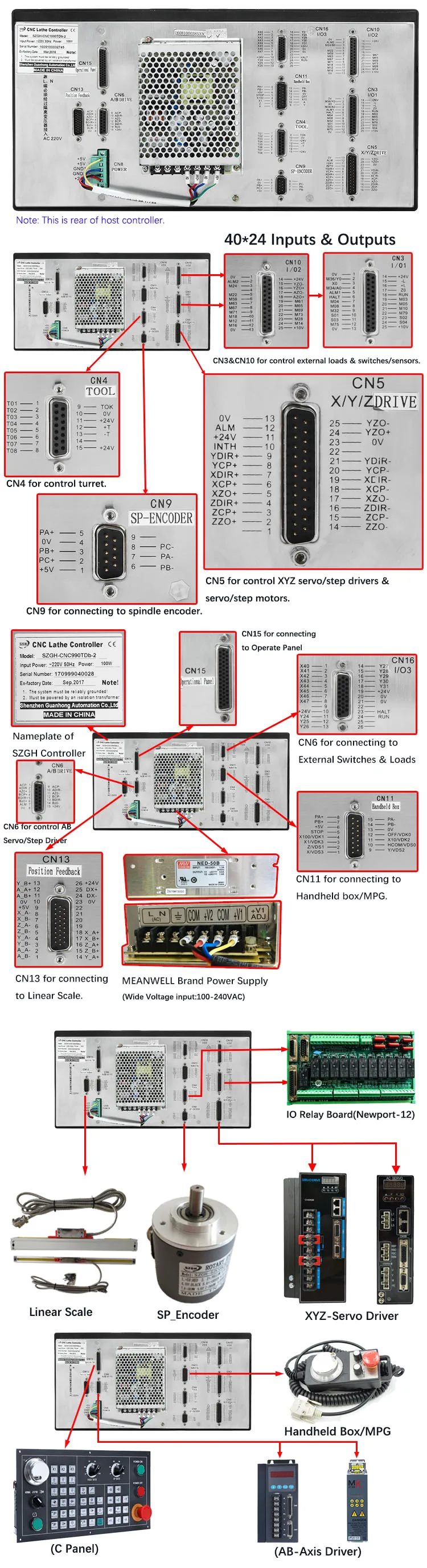

• I/Os : 56*32, 40*24 I/Os можно редактировать свободно

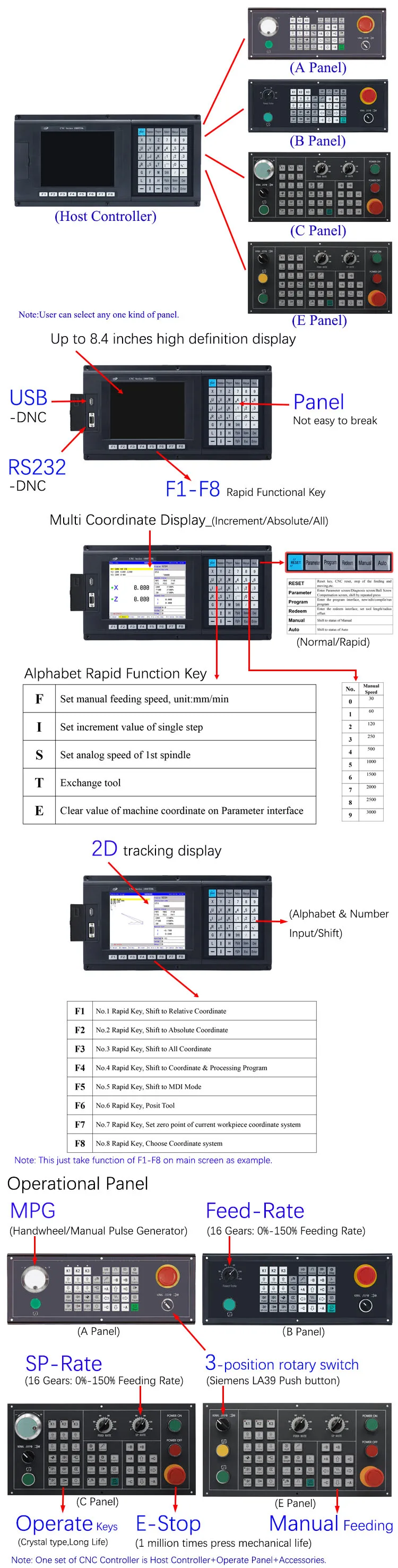

Интерфейс человек-машина

• 8,4 ''большой экран в режиме реального цвета ЖК-дисплей, разрешение в том случае, если 480 000

• Дисплей на китайском или английском языках

• Отображение в двухмерном пути инструмента

•Часы в режиме реального времени

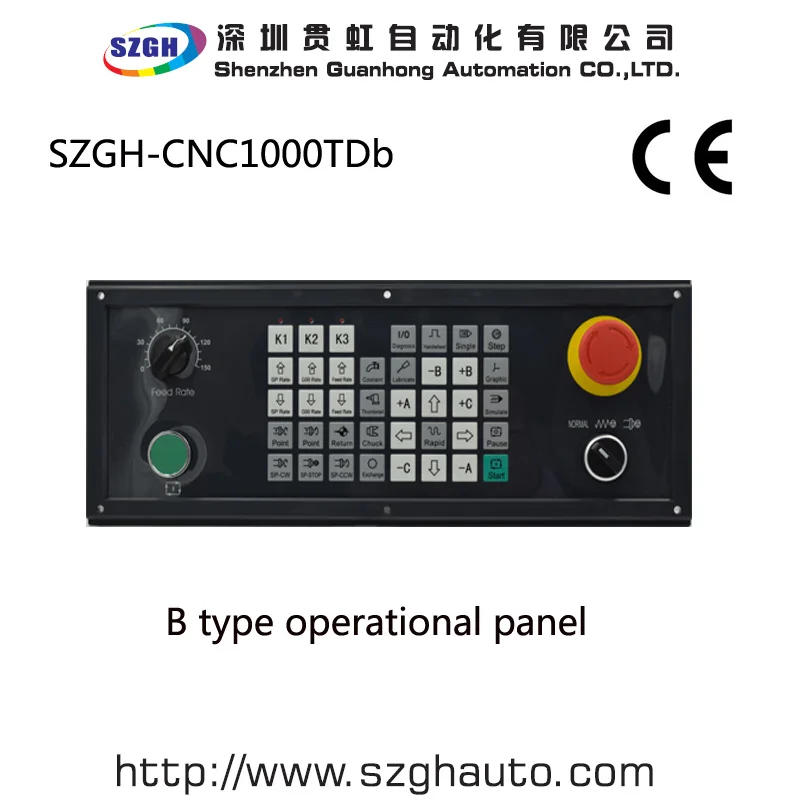

• Управление управления

• Режим работы: Edit, Auto, Manual, MDI, mechanical zero return, MPG/single step, program zero-return

• Управление управлением на нескольких уровнях

Часовых поясов • Запись

Редактировать программы

• Объем программы: 32 м

• Функция редактирования: программа/блок/персонажи исследования, перезапись и удаление

• Формат программы: Код ISO, Поддержка программирования макрокоманд, программирование относительной координаты, абсолютная координата и гибридная координата

• Программа вызова: Поддержка макропрограммы, подпрограммы

Сообщество функция

• RS232: файлы части программы могут передаваться

• USB: управление файлами и обработка файлов непосредственно на флэш-диске, поддержка программ PLC, обновление флэш-диска программного обеспечения.

Безопасность функция

• Кнопка аварийной остановки

• Предела перемещения оборудования

• Программное обеспечение предела перемещения

• Восстановление и восстановление данных

• Пользовательский сигнал тревоги

Системы эксплуатационный режим

1) Мощность поставки
Переменный ток 220 В (+ 10/-15%), частота 50 Гц ± 2%. Мощность: ≤ 200 Вт.
Примечание: необходимо использовать изоляцию преобразования для питания первого входа: 380 В
2) климатических условиях
Условия эксплуатации: температура 0-45 градусов, относительная влажность 40-80%.
Состояние хранения и транспортировки: температура-40 ~ 55 градусов, относительная влажность <93%(40 градусов).
Атмосферное давление: 86-106 кПа.
3) Рабочая среда:
Нет чрезмерной пыли для муки, нет кислоты, нет щелочного газа и взрывоопасного газа, нет сильных электромагнитных помех.

Измерение

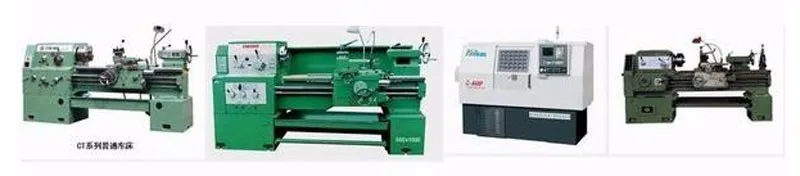

Применение

Мини-тип специального токарного станка, токарного станка с ЧПУ, аппаратной обрабатывающей промышленности, и автоматического оборудования и т. Д.
