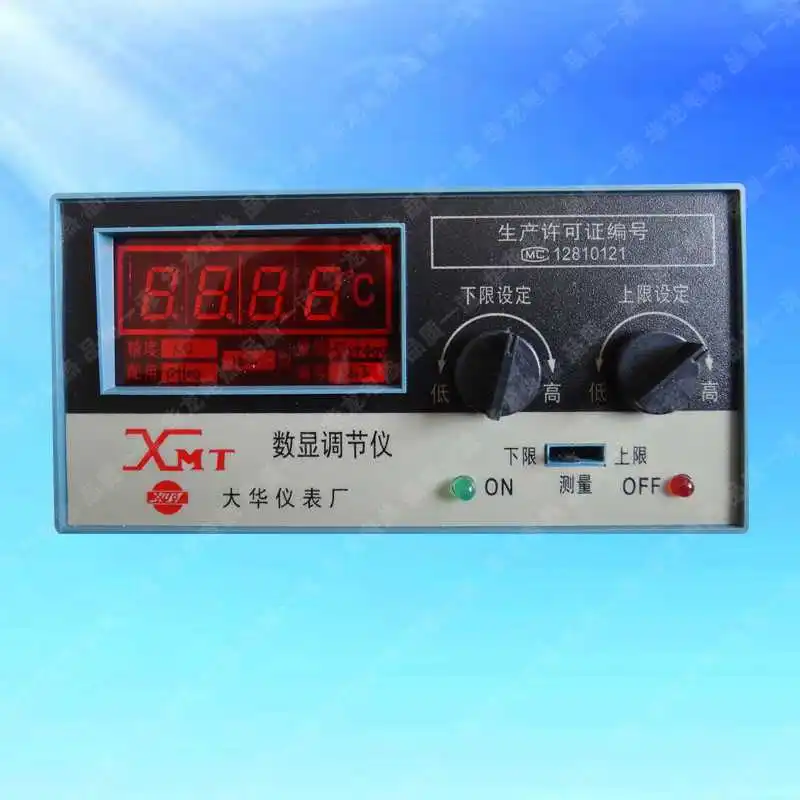

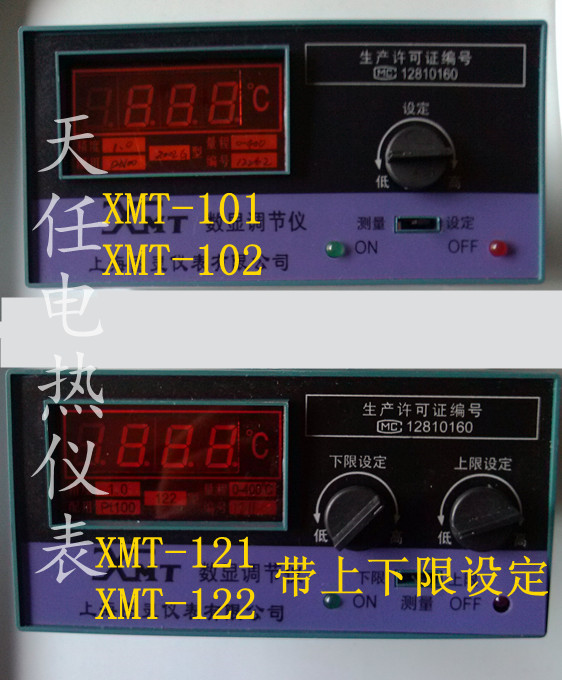

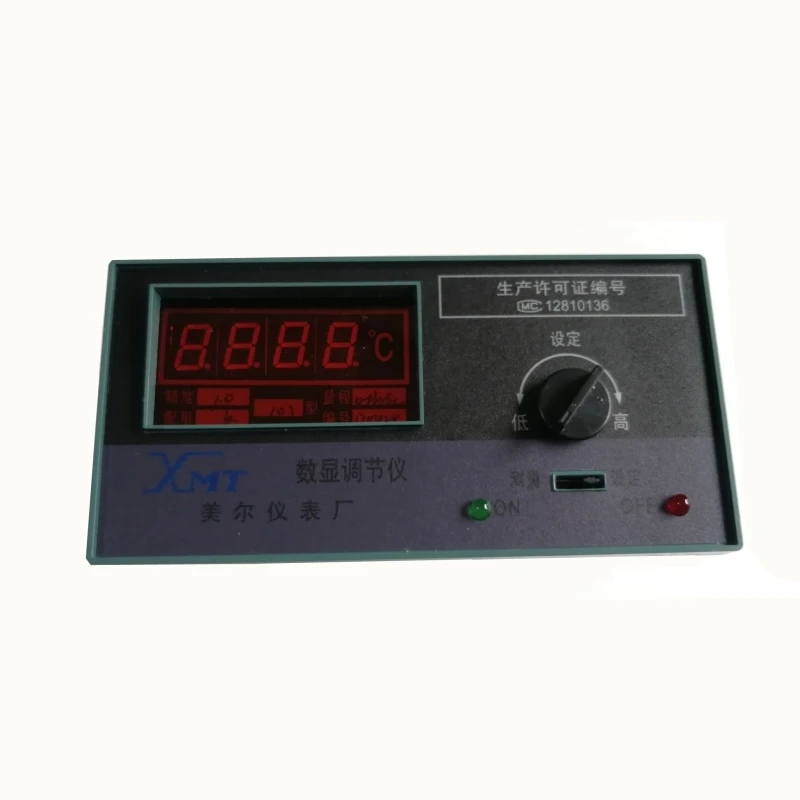

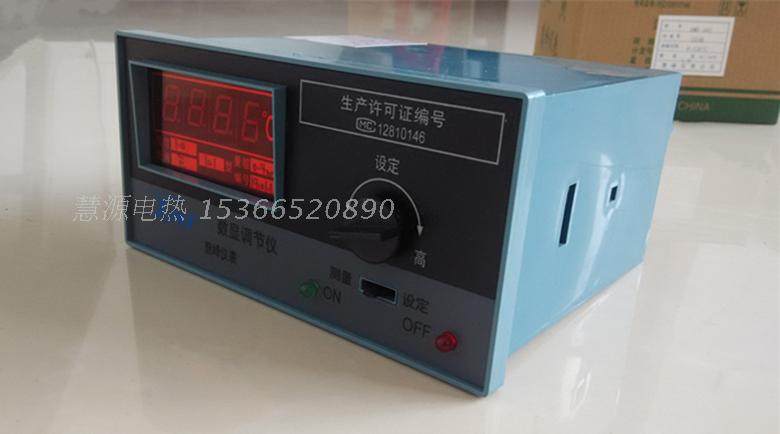

XMT-101 / 102/121/122 цифровой дисплей регулятор температуры, термопары K / E / S / PT100Модель

Классификация спецификации продукта:

1. XMT-101 K 400 градусов
2. XMT-101 K 1300 градусов
3. XMT-101 е 400 градусов
4. XMT-102 PT100 199,9 градусов
5. XMT-102 PT100 400 градусов
6. XMT-102 CU50 150 градусов
7. XMT-101 S 1600 градусов
8. XMT-121 K 1300 градусов
9. XMT-121 е 400 градусов
10. XMT-122 PT100 199,9 градусов
11. XMT-122 CU50 150 градусов
12. XMT-121 S 1600 градусов
13. XMT-122 PT100 400 градусов

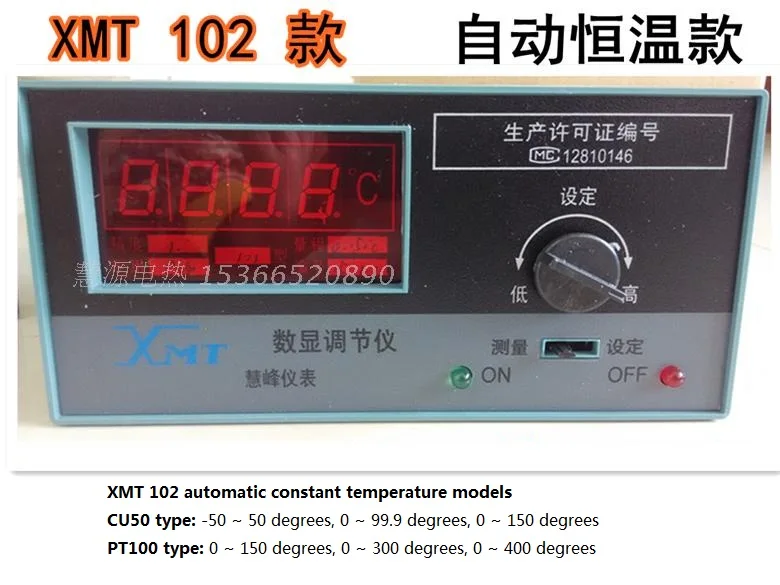

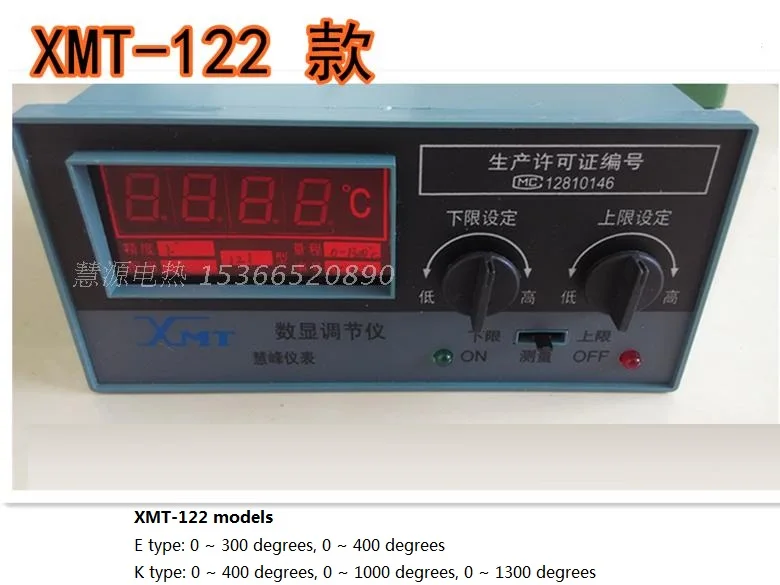

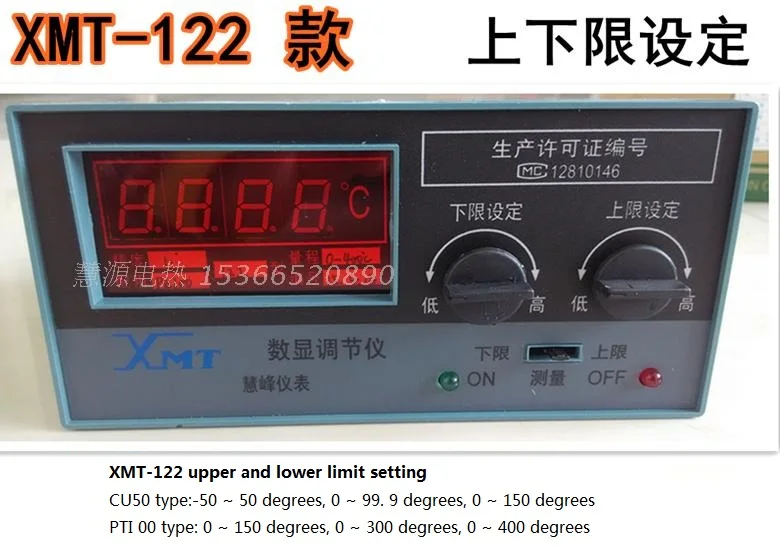

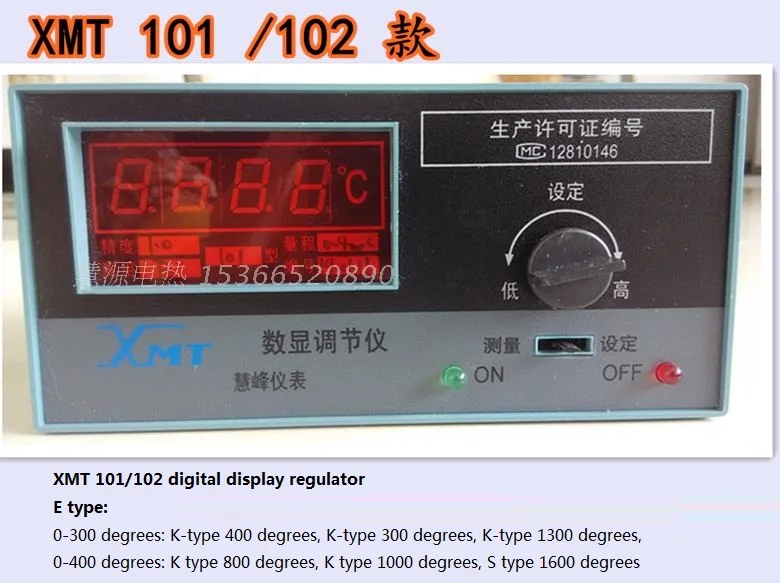

Пожалуйста, свяжитесь с другими спецификациями Примечание: Градуированный номер счетчика (термопары) имеет: индекс K, индекс E Номер измерительного указателя (термостойкость): Индексация PT100, индексация CU50 Пожалуйста, подтвердите необходимый вам индекс перед покупкой. Если вы не понимаете, пожалуйста, свяжитесь с владельцем, чтобы определить индекс! Тип E: 0-300 градусов: K-type 400 градусов, K-type 300 градусов, K-type 1300 градусов, 0-400 градусов: K Тип 800 градусов, K Тип 1000 градусов, S Тип 1600 градусов XMT 102 автоматические модели с постоянной температурой Тип CU50: -50 ~ 50 градусов, 0 ~ 99,9 градусов, 0 ~ 150 градусов Тип PT100: 0 ~ 150 градусов, 0 ~ 300 градусов, 0 ~ 400 градусов XMT-122 модели Тип E: 0 ~ 300 градусов, 0 ~ 400 градусов Тип K: 0 ~ 400 градусов, 0 ~ 1000 градусов, 0 ~ 1300 градусов XMT-122 верхний и нижний предел Тип CU50:-50 ~ 50 градусов, 0 ~ 99. 9 градусов, 0 ~ 150 градусов PTI 00 Тип: 0 ~ 150 градусов, 0 ~ 300 градусов, 0 ~ 400 градусов

I. Обзор Цифровой регулятор дисплея серии XMT имеет множество функций, таких как высокая точность, хорошая надежность, удобная установка, анти-вибрация, сильная способность к помехам и низкая цена. Доступны различные внешние размеры, и метод управления завершен. Он широко используется в пластике, резине, упаковке, пищевой технике, металлургии, химии и разведении. Для различных отраслей промышленности измерение температуры и автоматическое управление в диапазоне-200C ° ~ 1800 °, например, с соответствующим датчиком может также использоваться для отображения и контроля давления, поток, уровень жидкости и другие параметры. Во-вторых, Основные Технические инструкции

1. Прибор точность определения его местонахождения составляет 1,0, настройка и отображение ≦ ± 1.0% F ± 1 слова.
2. Ошибка компенсации холодного соединения ≦ ± 2 °, коэффициент температуры ≦ 0.05% ° C.
3. Нечувствительная зона точки управления: <0.5% (инструмент управления пальцем).
4. Пропорциональная Регулировка: пропорциональный Диапазон 2 ~ 5%, период 30 с ± 10 с (период импульса с нулевым переходом составляет около 1 ~ 2 с).
5. PID Регулировка: выход 0 ~ 10 мА (или 4 ~ 20 мА), сопротивление нагрузки 800 Ом (или 250 Ом).
6. Импульсный выход: Импульсный или фазовой импульсный импульс нулевым переходом с амплитудой> 3 в и шириной> 40 США.
7. Контактная Емкость: AC250/5A (резистивная нагрузка).
8. Привод SSR; Ток привода> 15 мА, напряжение без нагрузки> 9 В, цикл около 2 с.
9. Предельный сигнал тревоги: вход превышает установленное значение ± 2 ~ 5% от полной шкалы.
10. Рабочая мощность: 220 В +-10% 50 Гц, потребляемая мощность <5 Вт.
11. Рабочая среда: некоррозионный газ с температурой 0 ~ 60 °C и относительной влажностью не более 85%.

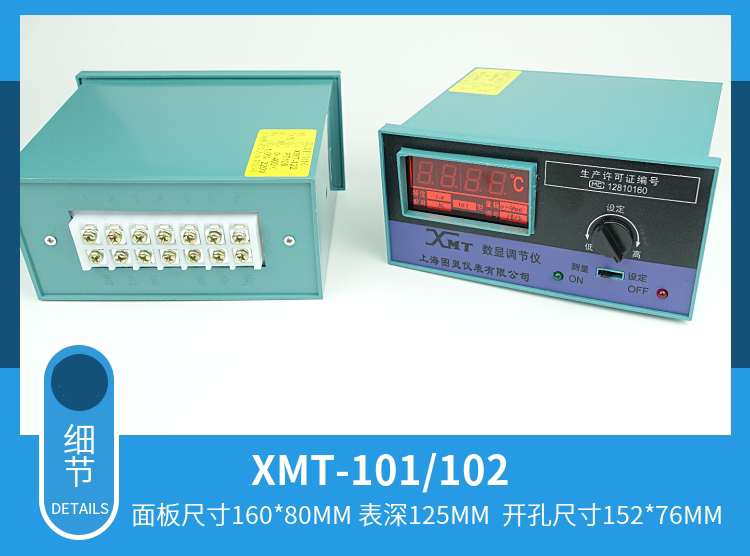

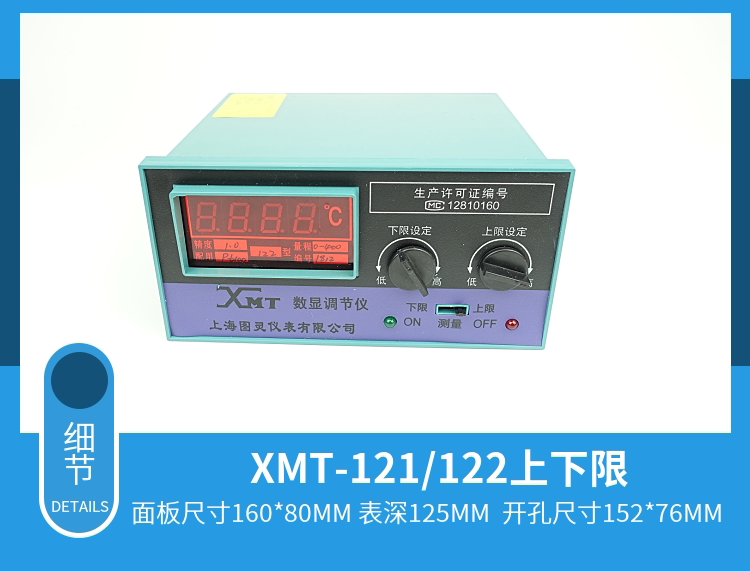

В-третьих, внешний вид инструмента и размеры открывания показаны в следующей таблице (единицы измерения мм)

Модель	Высокая панель	Ширина панели	Ширина коробки стола	Высота стола	Глубина коробки стола	Ширина отверстия	Открывающийся высокий
XMT	160	80	150	75	130	152	76
XMTH	80	160	75	150	130	76	152
XMTA	96	96	91	91	125	92	92
XMTB	60	120	55	114	130	56	115
XMTB-H	120	60	114	55	130	115	56
XMTD	72	72	66	66	125	68	68
XMTE	48	96	44	91	100	45	92
XMTF	96	48	91	44	100	92	45
XMRG	48	48	44	44	100	45	45

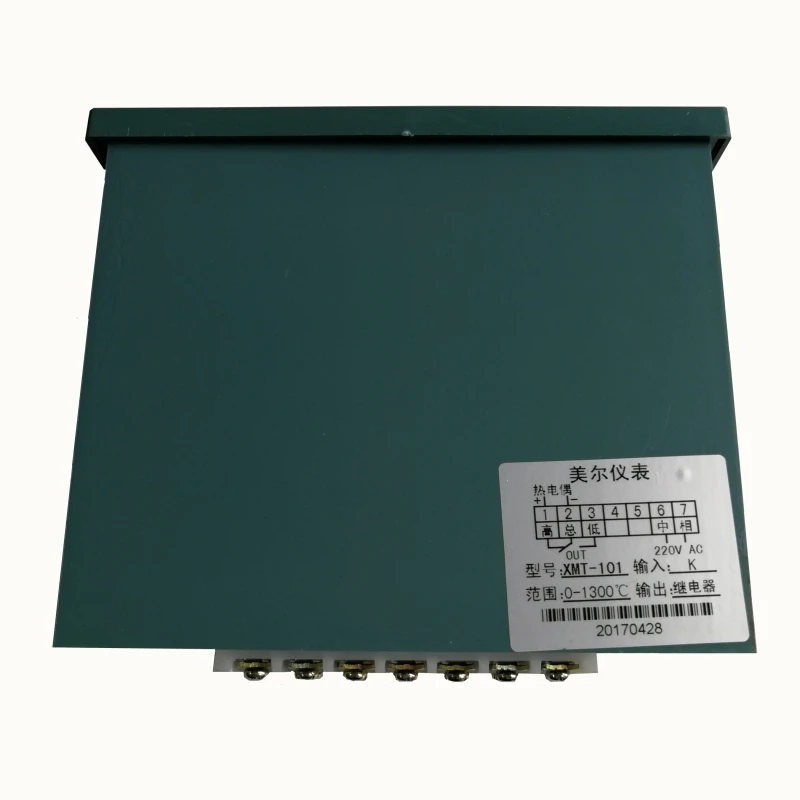

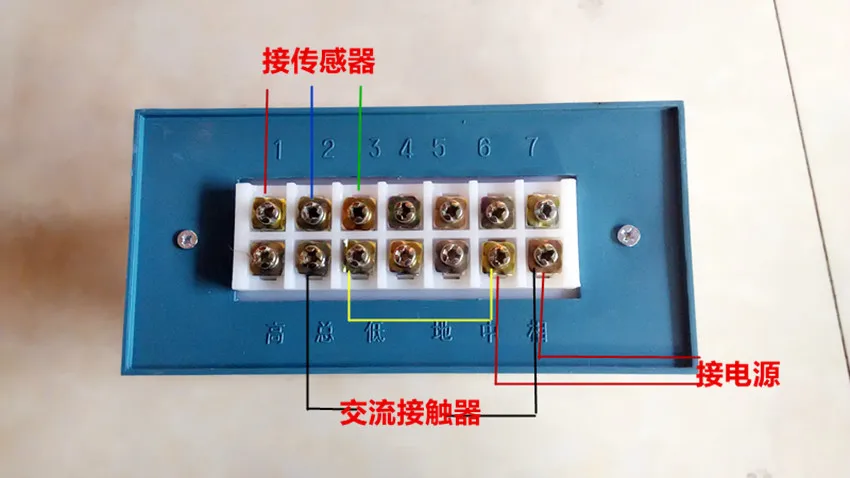

<Вложение> Монтажный кронштейн * 2 комплекта, руководство * 1 шт., сертификат * 1 шт. (Фаза) подключен к проводу 220 В, (Середина) Соедините 220 В с нулевой линией стопы. Высокий, полный и низкий штифты являются первым выходом, и выход является основным выходом. 4, 5 и 6 контактов-это второй выход, al1 сигнал тревоги 1, 2 и 3 контакта соответственно соединены с термопарой или PT100 и другими датчиками температуры 1 положительный, 2 и 3 отрицательные Проводка инструмента 1, 2 подключена к термопаре 1 положительная, 2 отрицательная (тепловое сопротивление подключено к 1 2 3, 1 положительная, 2, 3 подключена к отрицательной) красный-положительный! Если прибор подключен к нагрузке, его можно управлять только несколькими сотнями ватт. Поэтому он должен быть подключен к контактору переменного тока. Как показано на рисунке, низкий каблук счетчика соединен с проводом. Середина и фаза подключены к источнику питания 220VAC, и общая фаза подключена. Катушка устройства, две головки последней катушки подключены к нагрузке (то есть нагреватель или тому подобное) Метод управления Метод управления разделен на два режима: нагрев и охлаждение. Охлаждение делится на воздушное охлаждение и водяное охлаждение. Как правило, Одноконтурный режим нагрева используется в промышленном оборудовании. Способ нагрева-нагревательная проволока и паровое отопление. Нагревательный провод нагревается относительно просто, то есть через резистор. Метод нагрева реализован, и метод парового нагрева заключается в регулировании клапана через регулятор температуры для реализации контроля количества пара.
