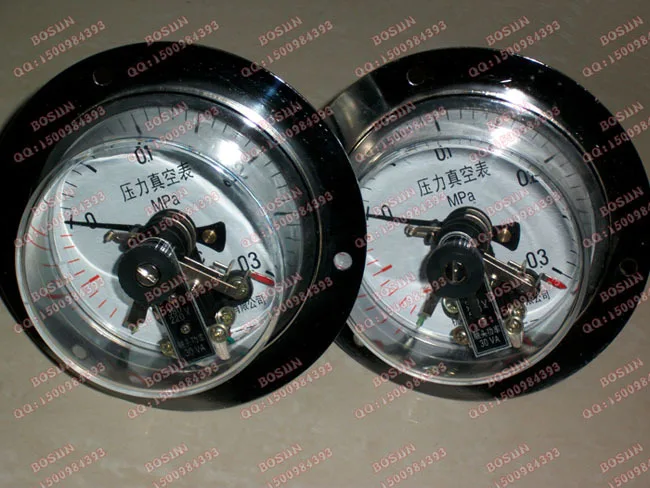

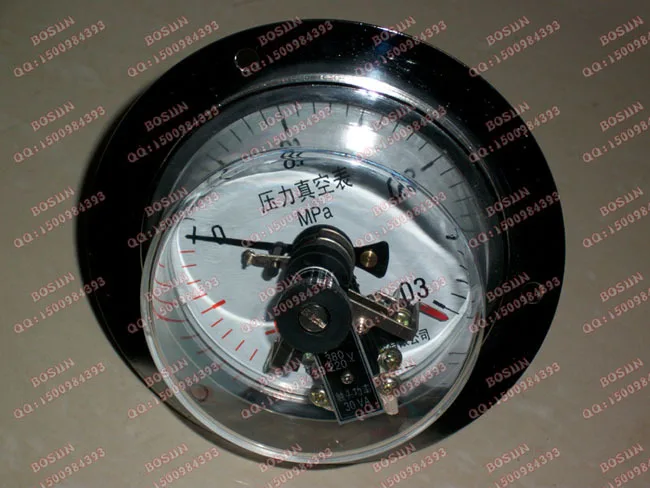

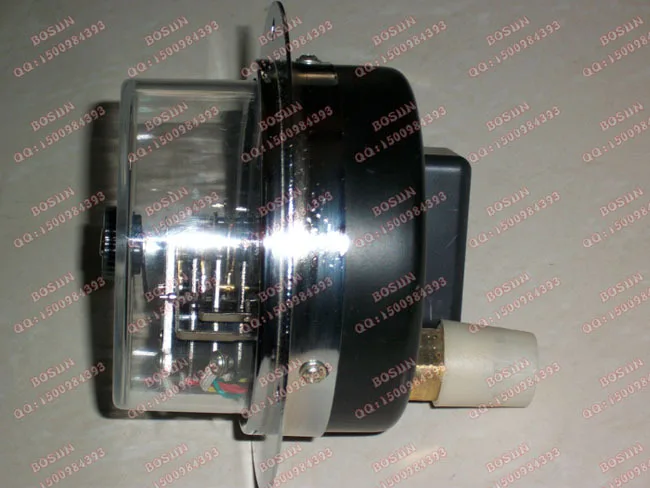

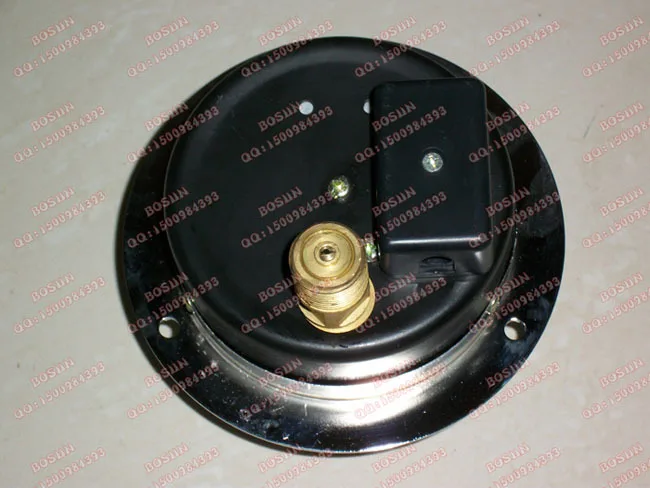

Принцип конструкции: Счетчик состоит из измерительной системы, прибора, магнитного вспомогательного электрического контактного устройства, корпуса, регулирующего устройства и распределительной коробки.
Когда измеренное давление действует на пружинную трубку, конец соответствующего упругого смещения деформации, механизм передачи, устройство индикации на циферблате. В то же время указатель приводит в движение подвижный контакт электрического контактного устройства и устанавливает контакты на указателе (верхний или нижний) мгновенный контакт, В результате система управления для подключения или отключения цепи, для достижения цели автоматического управления и сигнализации.
Игла электрического контактного сигнала в электрическом контактном устройстве, постоянный магнит может быть скорректирован, может увеличить силу контакта, ускорить действие контакта, так что надежность контакта, устранение дуги, может эффективно избежать работы прибора из-за частых вибраций или пульсации среднего давления, вызванных выключением контакта. Таким образом, прибор имеет преимущества надежной работы, длительного срока службы, большой мощности контактного переключателя и так далее. Принцип проводки:Для увеличения промежуточного реле, электрическое контактное давление 1 точки высокого давления на столе, точка, низкое напряжение, направление тока: линия в среднюю точку, после низкой точки до нормально замкнутого реле 1 группа контактов, до конца катушки контактора релейной катушки, Другой конец соединен с нулевой линией. Выберите группу нормально открытых контакторов, 2 терминала параллельно манометру низкого конца и конечной точки. Промежуточное реле контролируется от средней точки горячего провода в манометр и до середины точки высокого напряжения до катушки среднего реле. Применение продукта: Полезная модель относится к электрическому контактному манометру, который подходит для измерения давления медного сплава, который не подвержен коррозии, опасности взрыва, некристаллизации различных жидкостей, газов и т. д. Инструмент с соответствующей поддержкой использования электрических устройств, может быть достигнут на измеренной системе давления для достижения максимального или минимального давления заданного значения двойного положения автоматического управления и отправки сообщений (тревоги) цели. Прибор имеет функцию измерения и контроля. Его можно использовать для настройки и понижения контрольного значения давления. Он стабильный и надежный. Он может быть широко использован в нефтяной, химической промышленности, электростанции, металлургии и других промышленных предприятий и механического и электрического оборудования. | Электрические параметры и режим управления контактным устройством | | Контактная мощность | Максимальное рабочее напряжение | Максимальный рабочий ток | Форма управления | | 30ва (резистивная нагрузка) | 220V постоянный или 380V A.C | 1А | Верхний и нижний пределы, Двойной верхний предел, Двойной нижний предел |

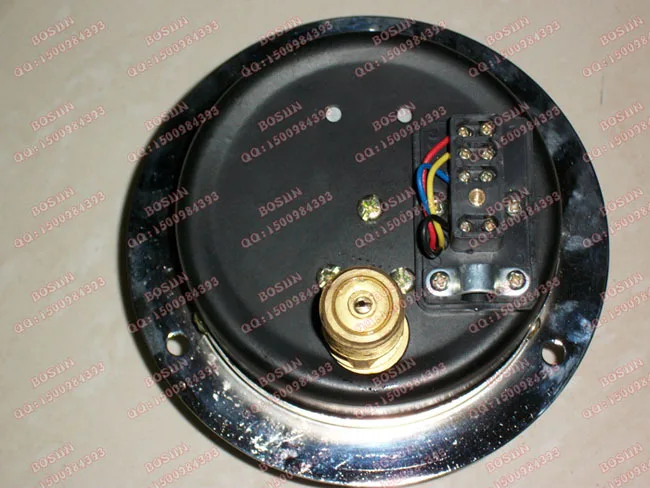

Схема подключения электрической цепи: ![]()
| Основные технические характеристики электрического контактного манометра | | Название | Модель | Номинальный диаметр | Точность класса | Контактная Емкость | Диапазон измерений | Соединительная нить | | Электрический контактМанометр | YX-60 | Составляет 60 | 2,5 | 10 | 0 ~ 0,1; ~ ~ 0,16 ~ 0 ~ 0 ~ 0,25 0 ~ 0,4; ~ ~ 0,6 ~ 0 ~ 0 ~ 1; ~ 0 ~ 1,6 0 ~ 2,5; От 0 до 4; От 0 до 6; От 0 до 10; ~ ~ 0 ~ 16 0 ~ 25; ~ 40 ~ 0 ~ 0 ~ 60; ~ 0 ~ 100 -0,1 ~ 0,06;-0,1 ~ 0,15 -0,1 ~ 0,3;-0,1 ~ 0,5 -0,1 ~ 0,9;-0,1 ~ 1,5 -0,1 ~ 2,4 -0,1 ~ 0 | M14 * 1,5 | | YX-100 | Составляет 100 | 1,6 | M20 * 1,5 | | YX-150 | Составляет 150 | | Магнитная помощьЭлектрический контактный манометр | YXC-100 | Составляет 100 | 30 | | YXC-150 | Составляет 150 | | Осевой переднийЭлектрический контактный манометр | YX-100ZT | Составляет 100 | 10 | | YX-150ZT | Составляет 150 | | Осевой переднийМагнитная помощьЭлектрический контактный манометр | YXC-100ZT | Составляет 100 | 30 | | YXC-150ZT | Составляет 150 | | Осевой переднийСейсмическийЭлектрический контактный манометр | YNXC-100ZT | Составляет 100 | | YNXC-150ZT | Составляет 150 | | СейсмическийЭлектрический контактный манометр | YNXC-100 | Составляет 100 | | YNXC-150 | Составляет 150 | | АммиакЭлектрический контактный манометр | YAXC-100 | Составляет 100 | | YAXC-150 | Составляет 150 |
| Электрический контактный манометр | Модель | D | H | H1 | H2 | D0 | D | D1 | B | B1 | L | L1 | | YXC-60 | Составляет 60 | 46 | | 13 | | M14 * 1,5 | | 56 | 72 | 14 | | | YXC-100 | Составляет 100 | 95 | | 17 | | M20 * 1,5 | | 87 | 121 | 20 | | | YXC-100ZT | 96 | 33 | 30 | 118 | 5,5 | | | 115 | | YXC-150 | Составляет 150 | 78 | 40 | 17 | 165 | M20 * 1,5 | 5,5 | 113 | 150 | 20 | | | YXC-150ZT | 78 | 30 | 100 |

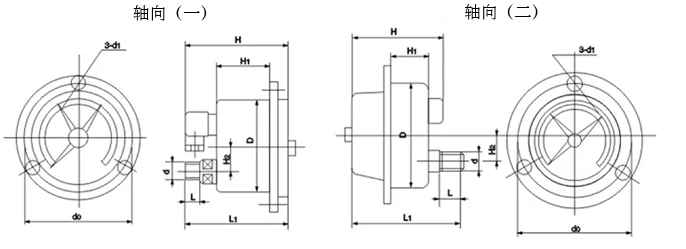

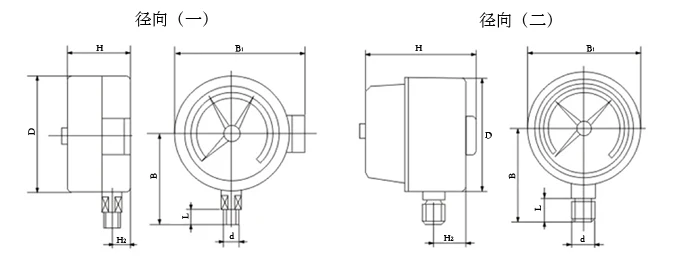

Контурный Рисунок ![]()
![]()
Примечание: Все модели могут быть настроены в соответствии с требованиями заказчика. |
