Характеристики

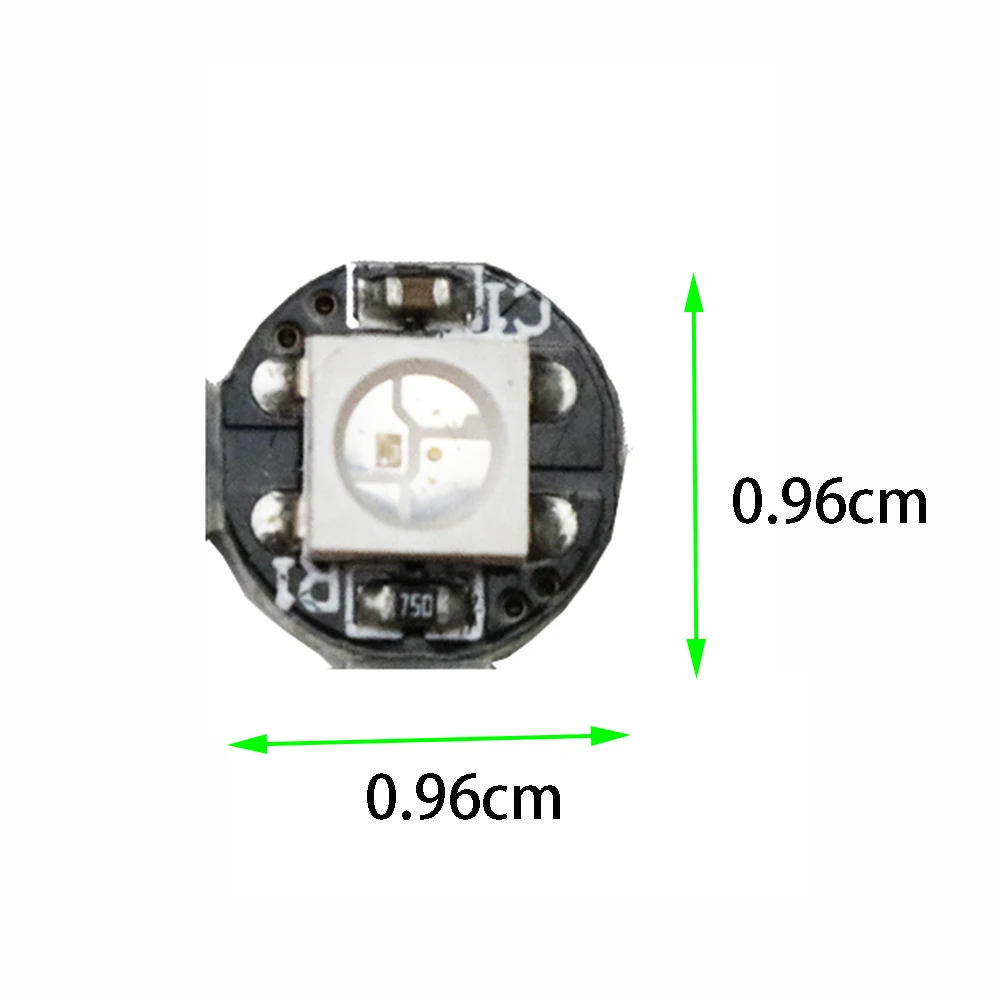

Светодиодный чип SMD WS2812B WS2812 5 в 0 96*0 96 см радиатор 40 1000 шт./лот 4 контактный для 5050 RGB
История изменения цены
*Текущая стоимость 726,92 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-23-2026 | 864.27 руб. | 907.87 руб. | 885.5 руб. |
| Jun-23-2026 | 857.76 руб. | 900.88 руб. | 878.5 руб. |
| May-23-2026 | 719.63 руб. | 755.97 руб. | 737 руб. |
| Apr-23-2026 | 842.97 руб. | 884.9 руб. | 863 руб. |
| Mar-23-2026 | 733.60 руб. | 770.82 руб. | 751.5 руб. |
| Feb-23-2026 | 828.75 руб. | 869.6 руб. | 848.5 руб. |
| Jan-23-2026 | 820.24 руб. | 861.7 руб. | 840.5 руб. |
| Dec-23-2025 | 813.53 руб. | 854.2 руб. | 833.5 руб. |
| Nov-23-2025 | 806.63 руб. | 846.25 руб. | 826 руб. |
Описание товара
PIN-код функции
| Нет. |
Символ |
Функциональное описание |
| 1 |
VDD |
Подача питания светодиоидному |
| 2 |
DOUT |
Управление данными выходной сигнал |
| 3 |
VSS |
Заземления |
| 4 |
DIN |
Управление данными входного сигнала |
Абсолютное максимальное рейтинги
| Prameter |
Символ |
Рейтинги |
Блок |
| Напряжение питания |
VDD |
+ 3,5 ~ + 5,3 |
V |
| Входное напряжение |
VЯ |
-0,5 ~ VDD + 0,5 |
V |
| Управление температура перехода |
Красным |
-25 ~ + 80 |
|
| Диапазон температуры хранения |
Tstg |
-40 ~ + 105 |
|
Электрические характеристики(TА=-20 ~ + 70, VDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)
| Prameter |
Smybol |
Условия |
Мин |
Каустической соды в год |
Макс |
Блок |
| Входной ток |
ЯЯ |
VЯ= VDDАвтомобильный нипельSS |
-- |
-- |
± 1 |
МкА |
| Уровень входного напряжения |
VIH |
DВ, Комплект |
0,7 VDD |
-- |
-- |
V |
| VIL |
DВ, Комплект |
-- |
-- |
0,3 VDD |
V |
|
| Гистерезиса напряжения |
VH |
DВ, Комплект |
-- |
0,35 |
-- |
V |
Переключение характеристики(TА=-20 ~ + 70, VDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)
| Prameter |
Символ |
Состояние |
Мин |
Каустической соды в год |
Макс |
Блок |
| Время задержки передачи |
tПожалуйста, прежде чем сделать покупку, |
CL = 15pF, DIN→ Доут, RL = 10Kω |
-- |
-- |
300 |
Ns |
| Время падения |
tTHZ |
CL = 300pF, OUTR/OUTG/OUTB |
-- |
-- |
120 |
МКС |
| Входное напряжение от китайского производителя |
CЯ |
-- |
-- |
-- |
15 |
PF |
Цветная (RGB) IC характерный параметр
| Цвет излучения |
Модель |
Длина волны лазера (нм) |
Сила света (мкд) |
Напряжение (V) |
| Красный |
13 cbaup |
620-625 |
390-420 |
2,0-2,2 |
| Зеленый |
13 cgaup |
522-525 |
660-720 |
3,0-3,4 |
| Синий |
10R1MUX |
465-467 |
180-200 |
3,0-3,4 |
Скорость передачи данныхВремя( TH + TL=1,25 µs±600ns)
| T0H |
0 код, время высокого напряжения |
0.4us |
± 150ns |
| T1H |
1 код, время высокого напряжения |
0.8us |
± 150ns |
| T0L |
0 код, низкое напряжение |
0.85us |
± 150ns |
| T1L |
1 код, низкое напряжение |
0.45us |
± 150ns |
| Рез |
Низкое напряжение времени |
Выше 50µs |
|
I. Особенности и преимущества
Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.
L цепь управления и светодиод делятся единственным источником питания.
Схема управления l и чип RGB интегрированы в комплект из 5050 компонентов, формируют полный контроль точки пикселя.
L Встроенная цепь изменения сигнала, после изменения волны к следующему драйверу, убедитесь, что искажение формы волны не скапливается.
L встроенная электрическая схема сброса и схема отключения питания.
L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.
L Каскадный порт передачи сигнала с помощью одной линии.
L любые две точки на расстоянии более 5 м сигнал передачи без какого-либо увеличения цепи.
L, когда частота обновления составляет 30 кадров в секунду, количество каскада не меньше, чем 1024 точки.
L отправляет данные со скоростью 800 кбит/с.
L Цвет света был очень последовательным, экономически эффективным ..
II. Применение
L полноцветный модуль, полноцветный мягкий свет полоса лампы.
L светодиодное декоративное освещение, внутренний/наружный светодиодный видео нерегулярный экран.
III. Общее описание
WS2812B является интеллектуальным управляемым светодиодным источником света, который схема управления и чип RGB интегрированы в комплект из 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и программируемую часть контроля постоянного напряжения 12 В, эффективно обеспечивая постоянную высоту цвета в Пиксельной точке.
Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.
Светодиод с низким напряжением вождения, защитой окружающей среды и энергосбережением, высокой яркостью, углом рассеяния большой, хорошей консистенцией, низкой мощностью, долгим сроком службы и другими преимуществами. Чип управления, интегрированный в светодиод, становится более простой схемой, небольшой объем, удобная установка.
Посылка включает в себя:

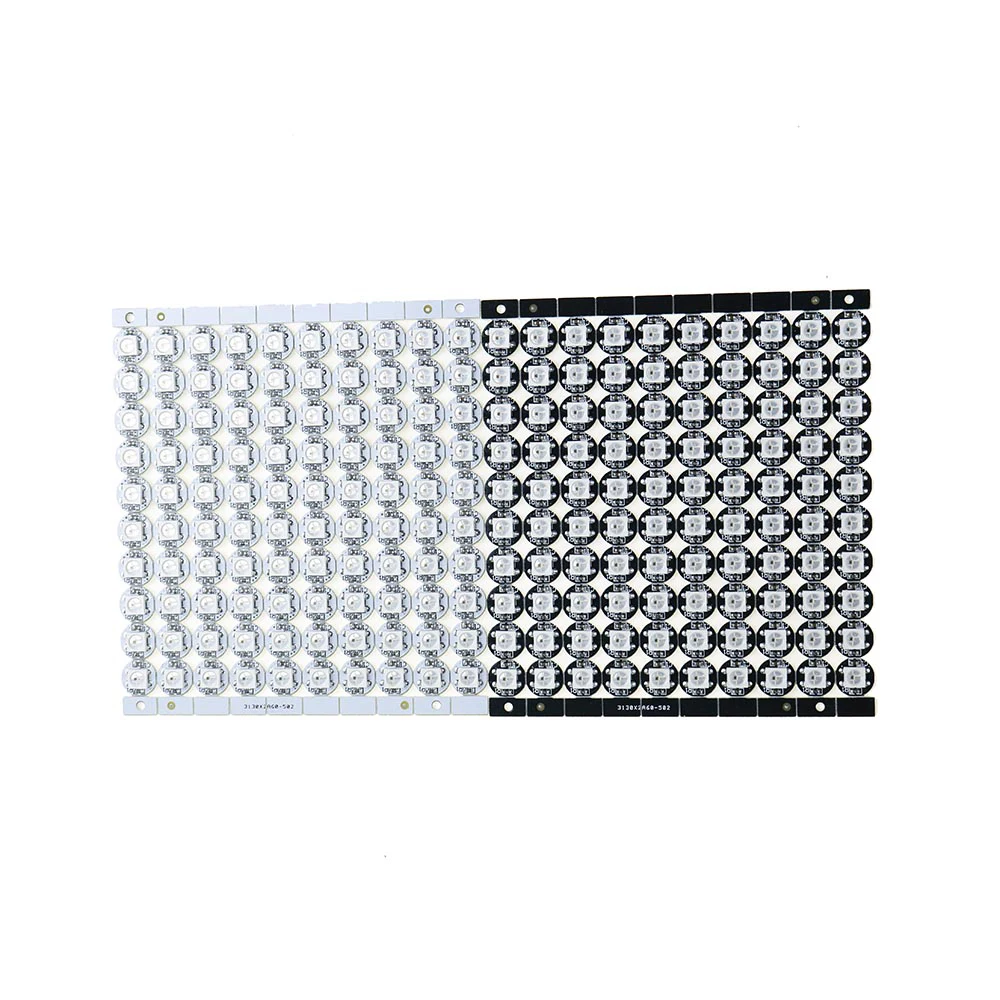

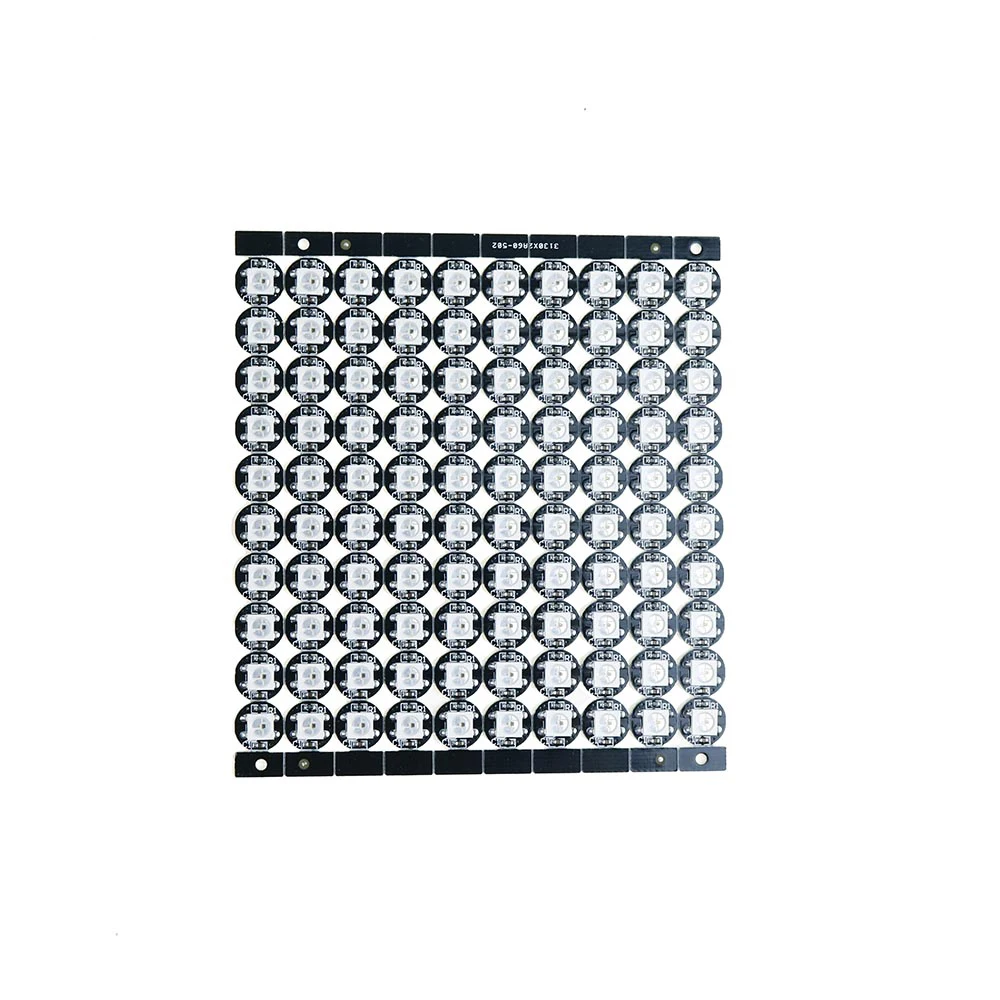

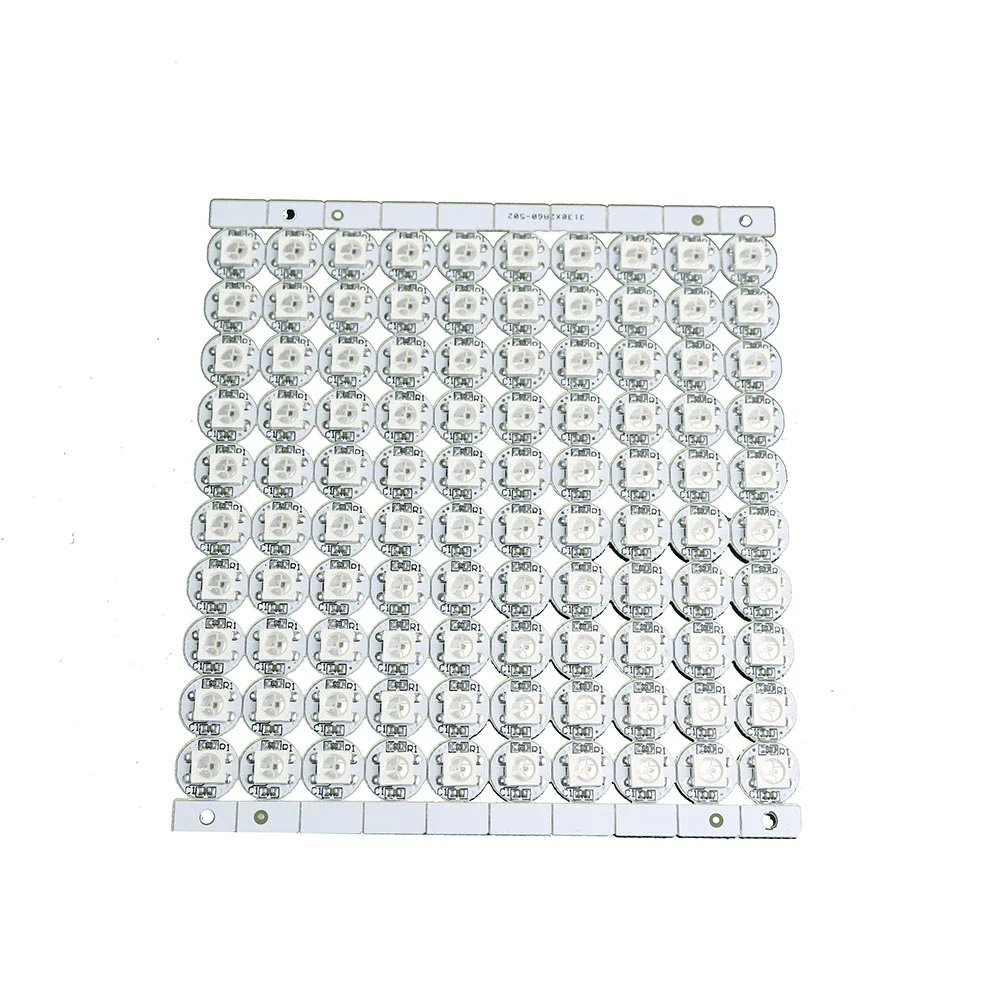

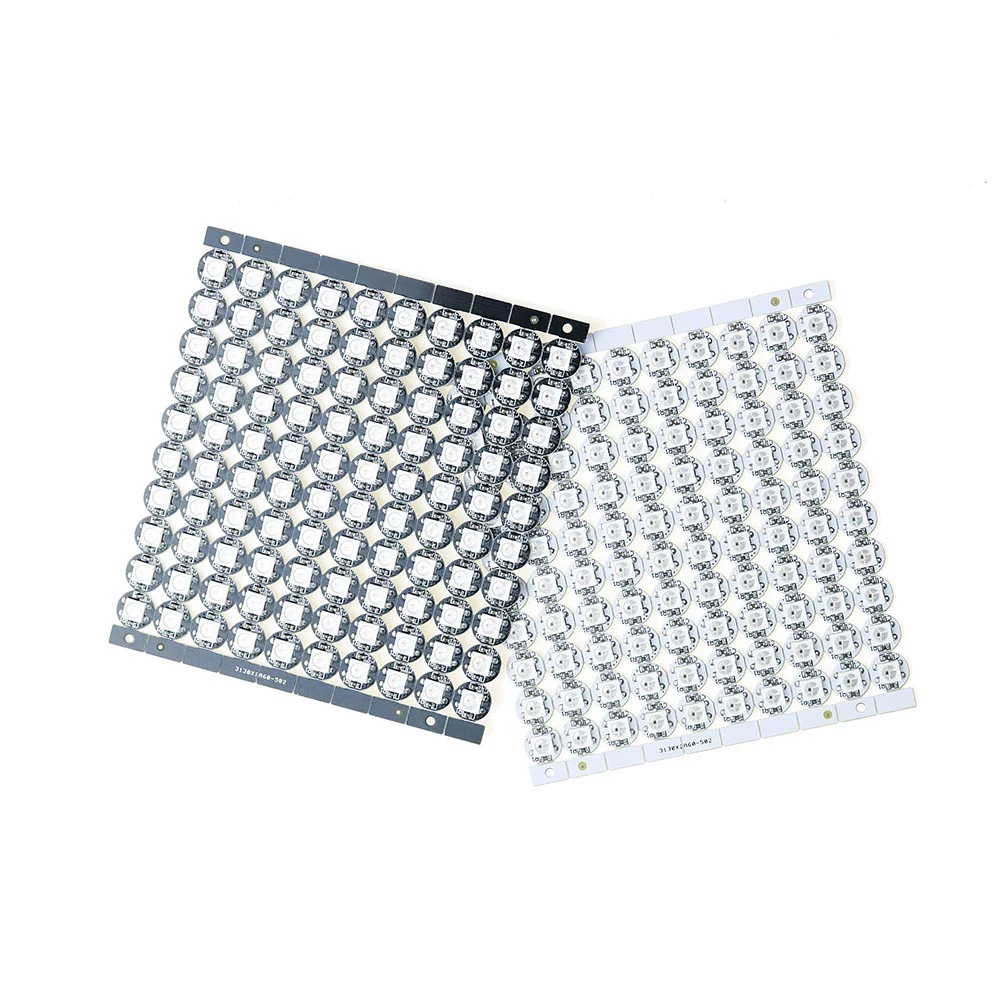

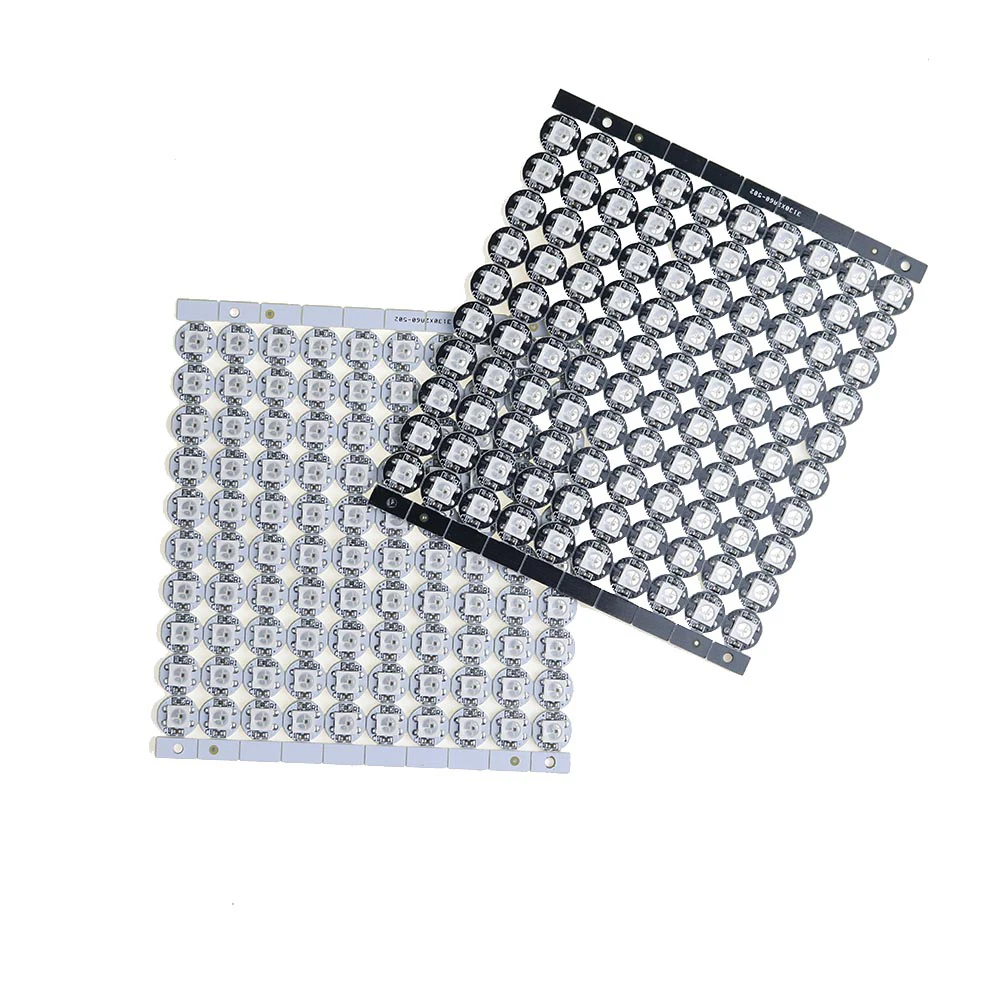

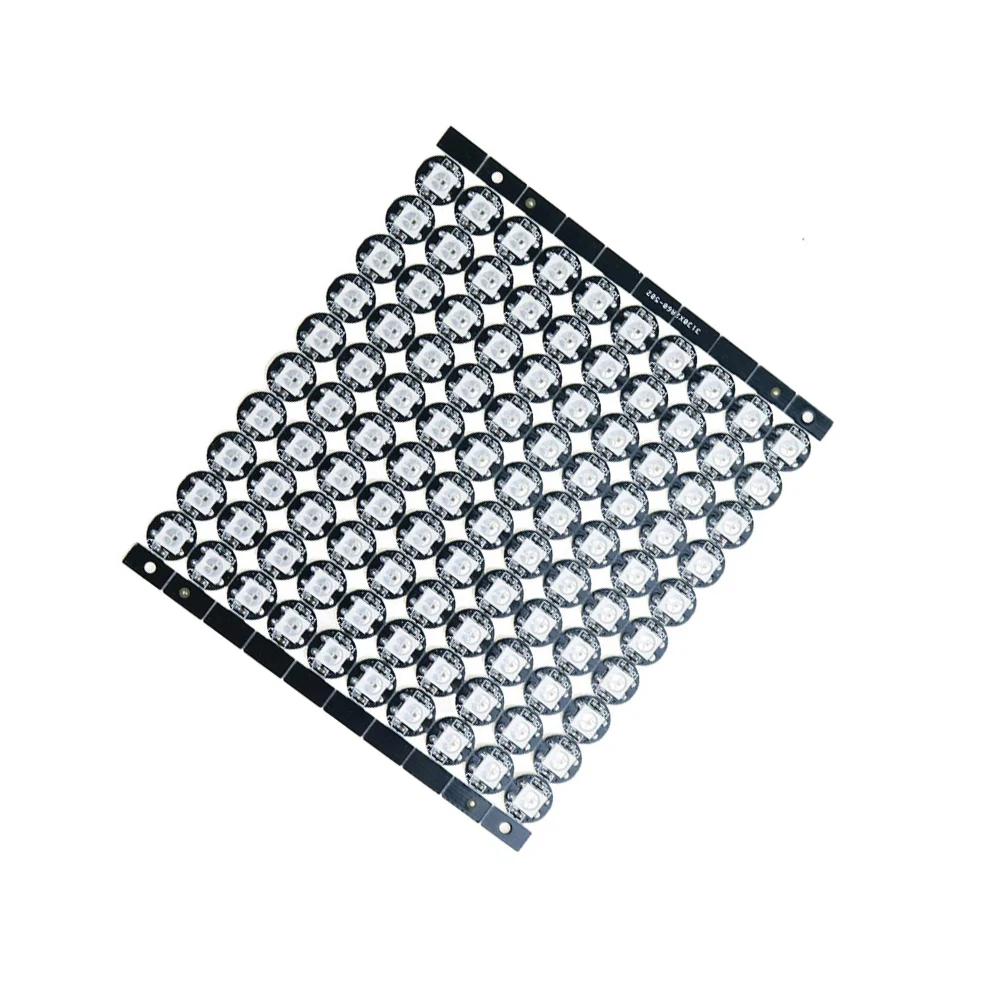

- 40-1000 шт WS2812B Чип встроенный радиатор (100 шт/плата)
5 м 2812B IP65 эффект полосы (не включая в упаковке)
