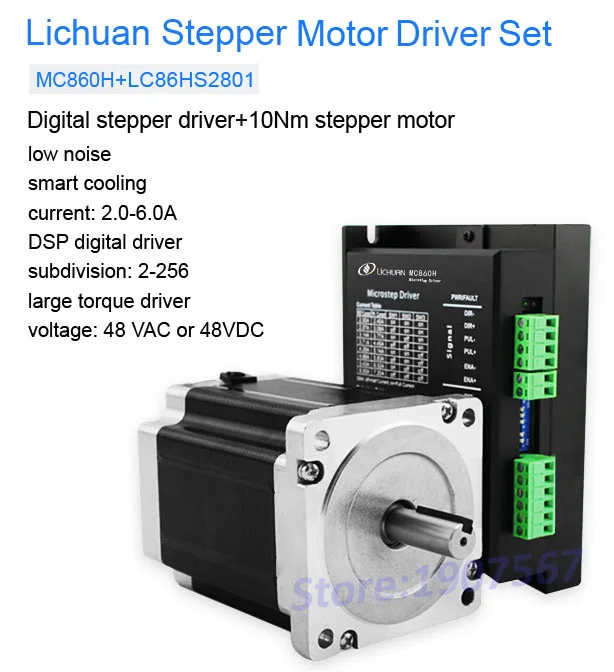

A:

1 шт. 2-фазный цифровой шаговый Драйвер -----------------

MC860H

B:

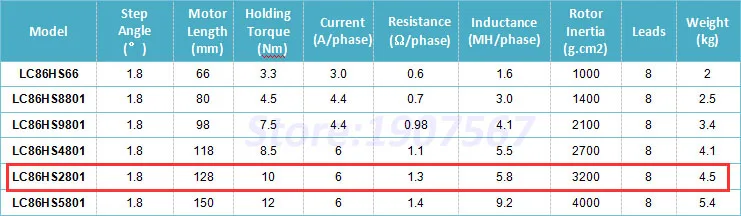

1 шт. 2 фазы Nema23 шаговый двигатель --------------

LC86HS2801

5 В, ограничение сопротивления

Добавляется при входе 12 или 24 В

Выходной ток драйвера устанавливается тремя переключателями dip SW1-SW3,

Он имеет 8 этажей. О конкретных настройках выходного тока,

Пожалуйста, обратитесь к панели привода.

Пользователи могут установить привод на автоматический половинный ток SW4.

Выкл показывает, что статический ток установлен на половину динамического тока,

На изображении статический ток совпадает с динамическим.

SW4 должен быть установлен для общего использования, чтобы уменьшить

Нагревание двигателя и водителя, а также повышение надежности.

Ток автоматически уменьшится на 50% примерно на 0,4 секунды после

ПульсОстановка поезда (60% фактического значения), теплотворная способность уменьшена на 36% в теории.

Драйвер microstep subdivision NO. Устанавливается 4 dip переключателями SW5-SW8,

В наличии 14 файлов microstep.

Когда пользователи устанавливают разделение,Драйвер должен быть сначала остановлен.

О настройках микроступенчатого деления,Пожалуйста, обратитесь к панели привода.

Диски имеют 2 красных и зеленых фонаря. Один из зеленых ламп-это источник питания.

Он будет гореть после того, как водитель будет электрифицирован;

Другой красный-это индикатор неисправности,

При возникновении проблем с перенапряжением и перегрузкой по току, это будет неизбежно.

После устранения неисправности красный свет выключается.

Когда драйвер отключен,Только повторное электричество и повторное использование могут очистить неисправность.

A + и A-провода положительного и отрицательного терминала шагового двигателя фазовой обмотки.

B + и B-провода положительного и отрицательного терминала шаг двигателя B фазовой обмотки.

Когда A, B двухфазный обмоточный обмен, может сделать мотор обратным направлением.

С помощью источника питания постоянного тока,Диапазон рабочего напряжения составляет 18 в-80 В переменного тока.

Мощность больше 300 Вт. Напряжение не более 90 В переменного тока или не менее 24 В переменного тока.

Граничный Размер привода: 151*97*48 мм;

Монтажный шаг составляет 143 мм.Горизонтальная или вертикальная установка может работать

(Рекомендуется вертикальная установка). При установке,

Должно быть близко к металлическому корпусу, чтобы облегчить отведение тепла.
