Официальный семейный модуль беспроводной передачи WiFi должен быть полностью

Введение

• ESP-F инкапсулируется высокопроизводительным чипом ESP8266EX. Чип помещено предварительный Tensilica для L106 32-битный MCU, с 16-бит короткий режим, базовая поддержка частоты 80 MГц, 160 МГц, поддерживает RTOS. ESP8266EX имеет полный и полный WiFi fuction, который может использоваться независимо и alsoused как slaver с другим Hoster MCU, который может начинаться непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер полезен для производительности системы. Особенно, ESP8266EX может использоваться в качестве адаптера WiFi через SPI/SDIO и/или интерфейс I2C/UART, когда он применяется к другому дизайну MCU.

• Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты,//github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---ESP-F

Технические характеристики

SOC характеристики

• Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный Процессор, основная частота поддерживает 80 МГц and160MHz и RTOS;

• Встроенный протокол TCP/IP;

• Встроенный одноканальная 10-битная Высокая точность АЦП;

• Подвесной интерфейс: HSPI, UART, I2C, I2S, IR пульт дистанционного управления, PWM, GPIO;

• Ток глубокого сна составляет 10uA, ток отключения меньше 5uA;

• Посылка данных Wake,connect и transfer в течение 2 мс;

• В потреблять мощность меньше 1,0 МВт (DTIM3) в тех случаях, когда на подставке по статус;

• Встроенный 1 м байт для SPI Flash.

Wi-Fi и характеристики

• Поддержка 802,11 b/g/n/e/I;

• Поддержка станции, мягкий AP, мягкий AP + STA режим;

• Поддержка WiFi Direct (P2P);

• Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д., для аппаратного ускорения.

• Поиск P2P, режим P2P GO/режим GC и управление питанием P2P

• WPA/PA2PSK и WPS;

• 802,11 сертификация безопасности: предварительная Сертификация и TSN

• Поддержка 802.11n (2,4 ГГц);

• 802,1 h/RFC1042 Инкапсуляция рамы;

• Поддержка шва меньше роуминга;

• Поддержка удаленного обновления и обновления облака (OTA);

• Поддержка функции Smart Config (включая устройства Android и Ios).

Интерфейсный модуль

• 2 * UART;

• 1 * ADC;

• 1 * En;

• 1 * wakeup pin;

• 1 * hspi;

• 1 * I2C;

• 1 * I2S

• Более 10 * GPIOs

Рабочая температура: -40 ℃-+ 125 ℃;

Размер модуля:

16 мм × 24 мм

Приложений

• Электронные устройства;

• Умная Вилка питания, умный светильник;

• Для монитора;

• Сенсор сетей;

• Безопасности ярлык удостоверения личности;

• Беспроводной Маяк местоположения;

• Домашней автоматизации;

• Сетка сети;

• Ip-видео камера;

• Портативной электроники;

• Беспроводной расположение признание;

• Промышленный беспроводной пульт дистанционного управления;

Структура модуля

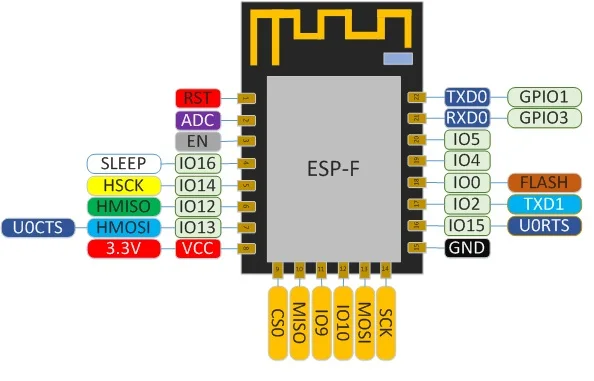

Схемы для штифта модуля

Размер модуля
