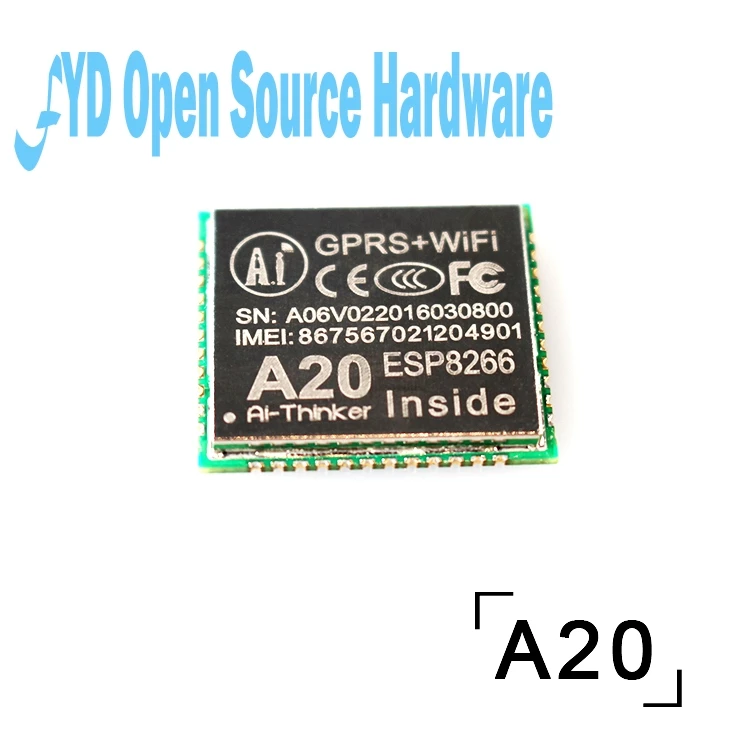

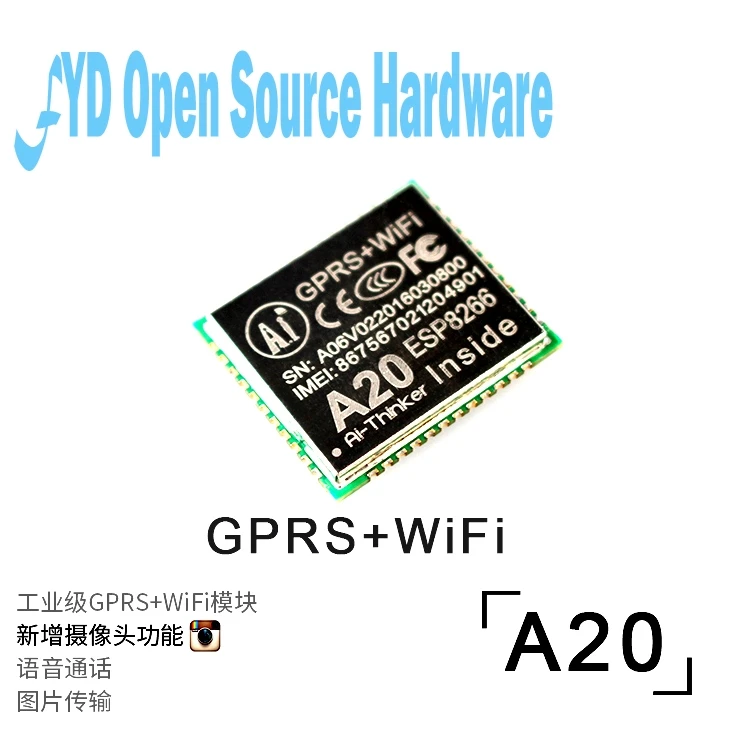

WiFi + GPRS модуль A20 SMS Плата развития голоса Поддержка камеры Беспроводная передача

A20Модуль (GSM + GPRS + WiFi + камера, quad band)

A20Поддержка следующих режимов работы:

1)Ниже указаны такие же, как и вОтдельный режим GPRS

В этом режиме пользователи должны только иметь только GPRS питание, использование MCU через серийный контроль GPRS часть может;

2)Ниже указаны такие же, как и вОтдельный режим WiFi

Пользователям режима требуется только Wi-Fi часть питания, использование MCU через последовательный порт может управлять частью WiFi;

3)Ниже указаны такие же, как и вGPRS + WiFiРежим

В этом режиме пользователь может использовать два последовательных порта для управления частью GPRS и частью WiFi соответственно;

4)Ниже указаны такие же, как и вWiFiМастер MCU, режим управления GPRS

В этом режиме пользователь использует часть Wi-Fi ESP8285 в качестве мастера, чтобы управлять частью GPRS, потому что Wi-Fi только двухсторонний последовательный порт, на этот раз пользователи должны разработать ESP8285 сторону программы;

WiFi + GPRS + камераСочетание способов, также является первой попытки в отрасли. Две технологии Интернета вещей-Wi-Fi и GPRS имеют свои преимущества и недостатки, используются в различных сценариях, играют ту же роль.

Сочетание трех умных, так что его практичность значительно улучшается, расширяя применение большего количества сцен. Новый модуль «A20», он имеет быструю, низкую мощность и мощные функции, WiFi и GPRS две технологии, такие как бесшовное преобразование, так что применяется для наружного мониторинга, мониторинга сельского хозяйства, промышленный мониторинг, умная бытовая техника, система тестирования вождения, машина для штамповки отпечатков пальцев, Визуальный дверной звонок камера Освещение во многих областях. Может быть мгновенный доступ к фотографиям, через Wi-Fi или GPRS бесшовные передачи переключения, как его применение самой большой яркой точки. Бесшовная интеграция различных технологий, тем самым расширяя традиционные приложения Wi-Fi и GPRS, так что он может быть широко использован во всех видах потребителейКатегория электронных продуктов. Это также письмо в области науки и техники в области первого успешного списка полностью интегрированного модуля, показывающего, что письмо может продолжать лопнуть от инноваций и жизненной силы.

"A20"Использование процесса полуотверстий, через стандартное SMT оборудование для достижения быстрого производственного модуля, чтобы обеспечить клиентам высокую надежность подключения, особенно для автоматизации, больших размеров, недорогие современные методы производства.

Принятие международной системы управления качеством ISO9001, от исследований и разработок, продаж, послепродажного качества продукции склада и других звеньев, чтобы обеспечить на основе отслеживаемости инструментов управления, чтобы предоставить вам высокое качество, низкая цена, отличный сервис.

Особенности:

LWiFi + GPRSКомбо

LРазмер 22,80 × 19,80 мм;

LРабочая температура-30°До + 80°;

LРабочее напряжение 3,3 В-4,2 В;

LПусковое напряжение> 3,4 в;

LИсточник питания: 5 В 1A постоянного тока;

LПоддержка GSM/GPRS четырех диапазонов, включая 850900, 1800,1900 МГц;

LПоддержка China Mobile China Unicom 2G и глобальной сети GSM;

LПоддержка последовательной и сетевой связи;

LПоддержка SMS текстовых сообщений;

LПоддержка камеры, формат сжатия изображения: стандарт JPEG;

LРазрешение изображения: VGA (640*480), QBGA (320*40), QQBGA (160*120), может пройтиТакжеНастройка последовательной команды;

LПоддержка передачи изображений, скорость до 16 КБ/с;

LПоддержка внешней 30 миллионов пикселей камеры;

LGPRS класс 10;

LЧувствительность

LВстроенный ESP8285 WiFi чип, поддержка WiFi чип вторичного развития;

LПоддержка услуг GPRS data, максимальная скорость передачи данных, загрузка 85,6 кбит/с, загрузка 42,8 кбит/с;

LПоддержка цифрового аудио и аналогового аудио, поддержка HR, FR, EFR, AMR кодирование голоса;

LПоддержка ROHS, FCC, CE, CTA сертификации;

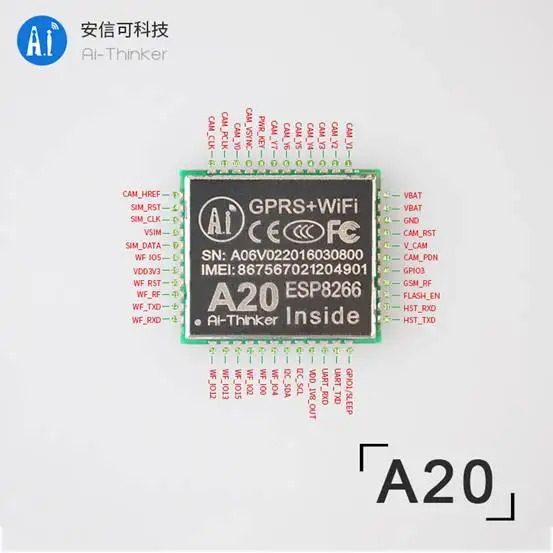

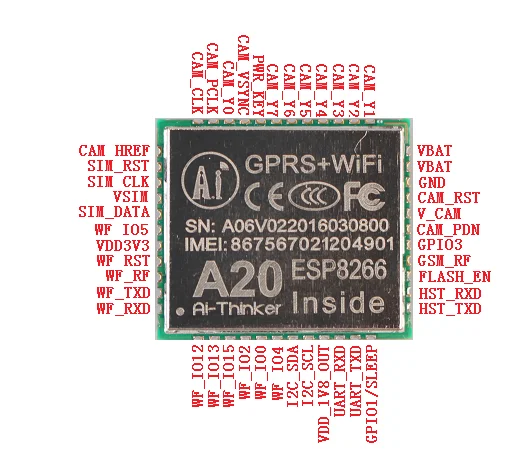

 A20Описание штифта

Примечание:

1.Ниже указаны такие же, как и вИнтерфейс камеры поддерживает только 30 мегапиксельную камеру с фиксированным фокусом, вы можете использовать чип, включая OV7670, GC0308, GC0328, GC0309, если вы хотите, чтобы поддержка нового чипа камеры, свяжитесь с нами, программное обеспечение для поддержки.

2.Ниже указаны такие же, как и вPin-лист внутри, красный-Часть WIFI pin, остальное-GPRS;

3.Ниже указаны такие же, как и вGPRS по умолчанию для последовательного порта, частота по умолчанию 115200;

A20Размер упаковки

Размер и A7, только в левой и правой сторонах двух дополнительных контактов, модуль в общей сложности 46 футов.

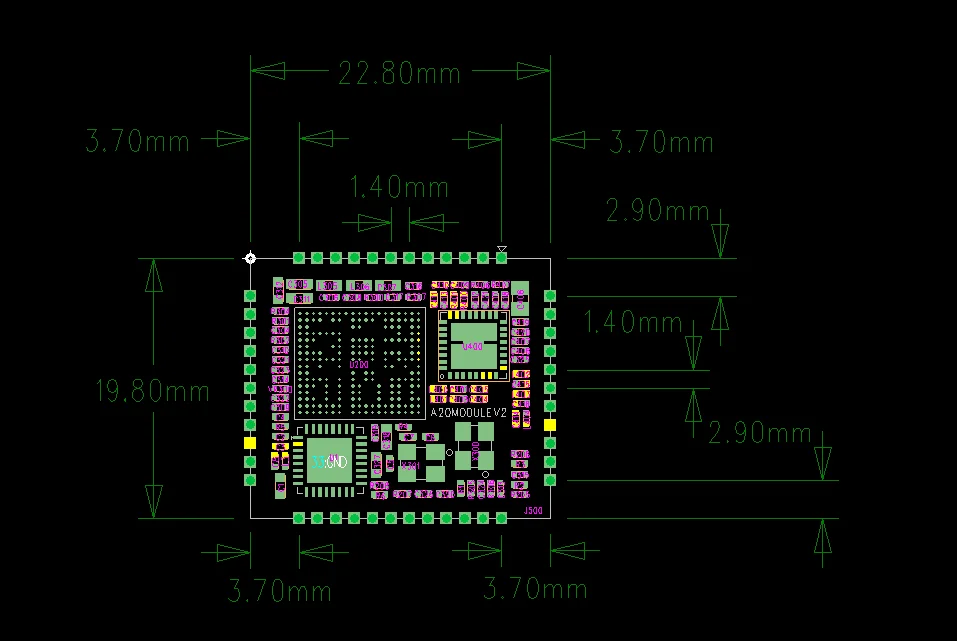

Вид сверху:

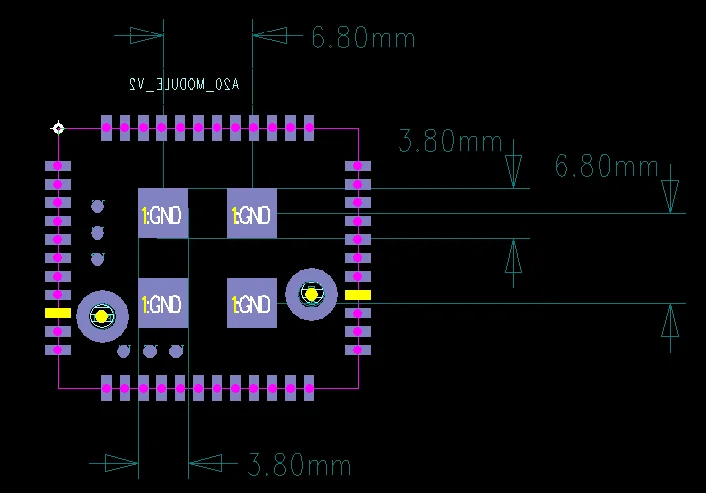

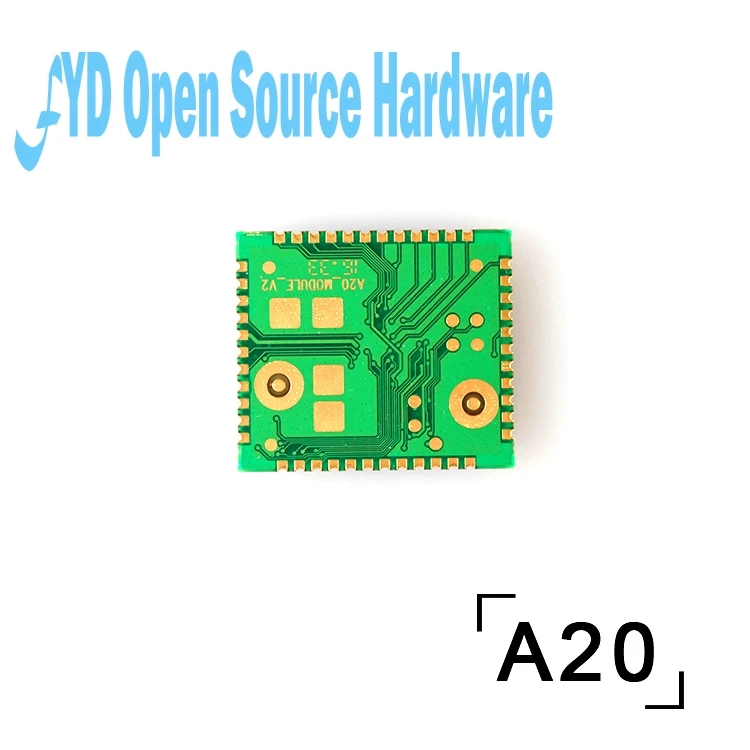

Вид снизу:
