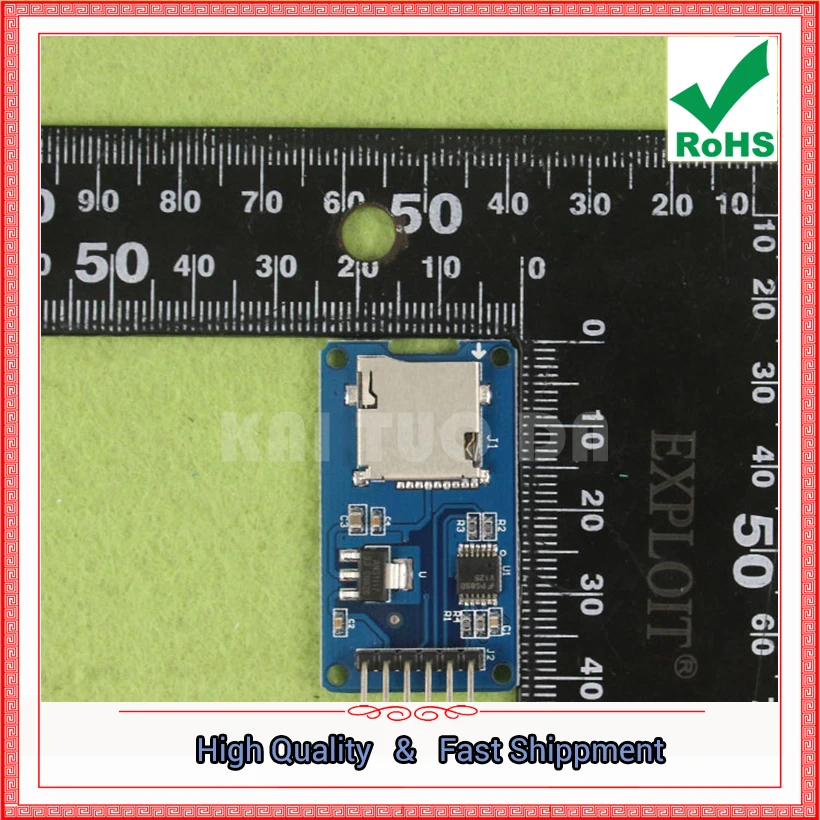

 Микро SD карта модуль TF кард-ридер карта SPI интерфейс с чипом преобразования уровня

Описание ребенка:

Модуль (адаптер MicroSD Card Adapter)-это модуль считывания карт Micro SD, через файловую систему и Драйвер интерфейса SPI система микроконтроллера может завершить MicroSD карту для чтения и записи файлов. Ar. duino пользователи могут непосредственно использовать Ar. duino IDE поставляется с библиотекой sd-карт для завершения инициализации карты, чтения и записи

Характеристики модуля:

1. Поддержка карты Micro SD, карты Micro SDHC (высокоскоростная карта)

2. Схема конверсии бортового уровня, то есть уровень интерфейса может быть 5 В или 3,3 В

3. Источник питания для 4,5 V ~ 5,5 V, бортовой 3,3 V регулятор цепи

4. Интерфейс связи является стандартным интерфейсом SPI

5,4 M2 позиционирование винтов отверстия для легкой установки

Параметры интерфейса:

Описание интерфейса:

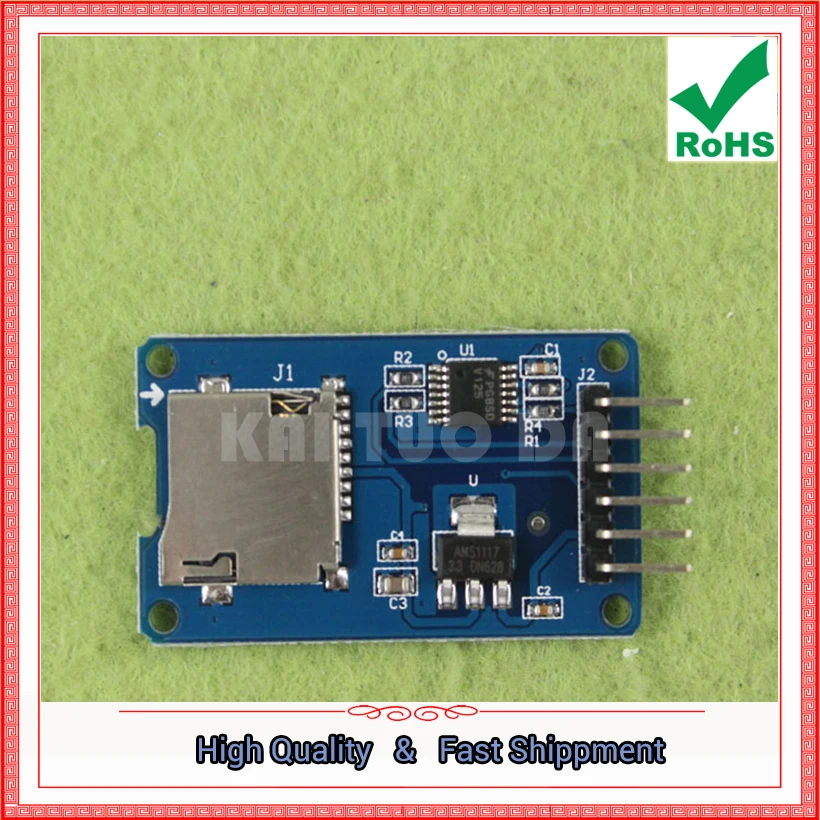

Интерфейс модуля mirco-SD карта показана ниже:

Интерфейс управления: 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND для земли, VCC для источника питания, MISO, MOSI, SCK для шины SPI, чип CS выберите сигнальный штырь;

3,3 ВСхема регулятора напряжения: Выход регулятора LDO 3,3 В для чипа преобразования уровня, источник питания Micro SD карты;

Контур конверсии уровня: Карта Micro SD в направлении сигнала в 3,3 В, интерфейс управления MicroSD картой в направлении сигнала MISO также преобразуется в 3,3 В, микроконтроллер AVR может считывать общий сигнал;

Micro SDКолода: От держателя бомбы, легко заглушка карты.

Отверстия для позиционирования: 4 М2 позиционирование винтов отверстие, диафрагма 2,2 мм, модуль легко установить и найти, для достижения комбинации между модулями;

Инструкции:

1 Ar. duino совместимая материнская плата Catduino (не знакомы с аппаратным обеспечением с открытым исходным кодом можно понять как Atmega328P макетная плата микроконтроллера) и мини USB кабель;

1 модуль карты Micro SD;

1 карта Micro SD Samsung 2G;

1Ar. duinoПлата расширения интерфейса базовый щит(По ссылке);

6 женских родительских линий DuPont, используемых для подключения интерфейса управления модулем и базового щита на интерфейсе SPI;

Экспериментальные шаги:

1. Подключите базовый щит непосредственно к материнской плате Catduino, чтобы гарантировать, что карта Micro SD отформатирована как FAT16 или FAT32 и подключена к модулю Micro SD-карты.

2. Подключите модуль карты Micro SD к интерфейсу SPI Base Shield с 6 женскими парами DuPont, как показано в следующей таблице.

3. подключите Catduino к mini USB, и если это первый раз, чтобы использовать материнскую плату, его USB к последовательному драйверу можно найти из Ar. драйверы каталогов duino IDE находят usb-драйверы.

4. Micro SD карта для чтения и записи соответствующих процедур может быть использована Ar. duino IDE поставляется с программой, Каталог

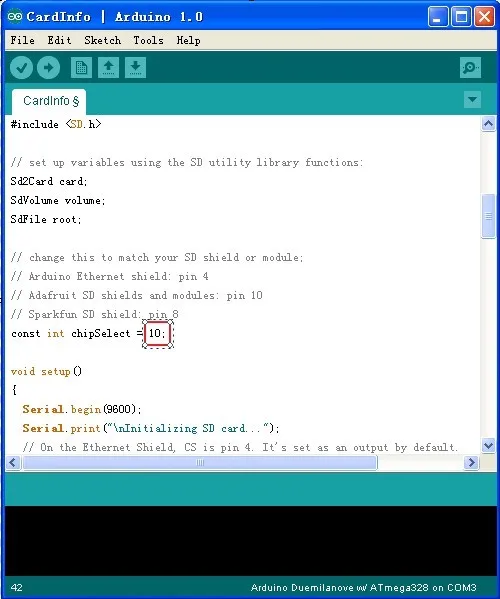

.. \ Ar. Duino-1.0 \ библиотеки \ SD. Повторно Откройте Ar. duino IDE, нажмите кнопку «открыть» на панели инструментов, чтобы открыть карту в режиме sd-карты, как показано ниже, следует отметить, что чип, выбранный сигнальным штифтом, должен быть изменен на фактическое подключение к выбору чипа модуля, в этом эксперименте выберите D10, Как показано в красной коробке.

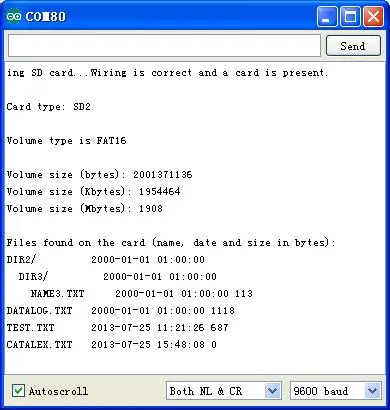

Выберите Серийный порт, имя платы, нажмите кнопку записи, вы можете сжечь. В рутине показано, как читать информацию о Micro SD карте, включая тип карты, тип файловой системы, емкость памяти, а также перечисляет имя файла на карте. Нажмите серийный монитор, чтобы просмотреть его.

Есть и другие процедуры в SD библиотеки, и пользователи могут экспериментировать и попробовать больше.

*Информация о версии *

Список деталей

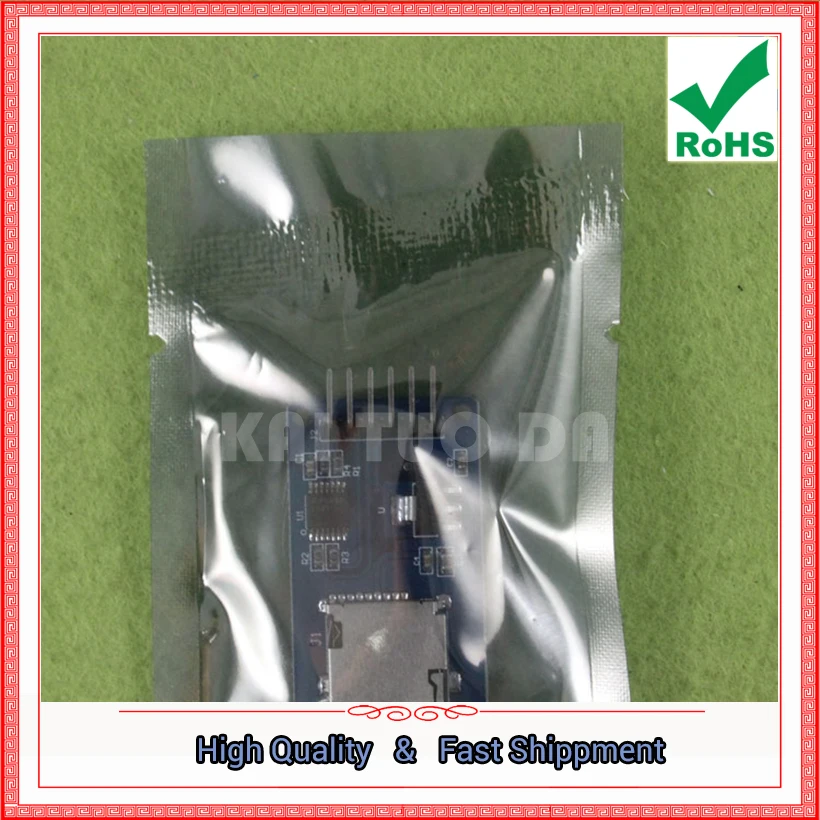

1 модуль считывания карт Micro SD(Антистатическая упаковка)
