16 входов и выходов VGA матрица swtich 16x16 видео коммутатор RS232 ИК пульт дистанционного

16 входов и выходов VGA матрица swtich 16x16 видео коммутатор RS232 ИК пульт дистанционного

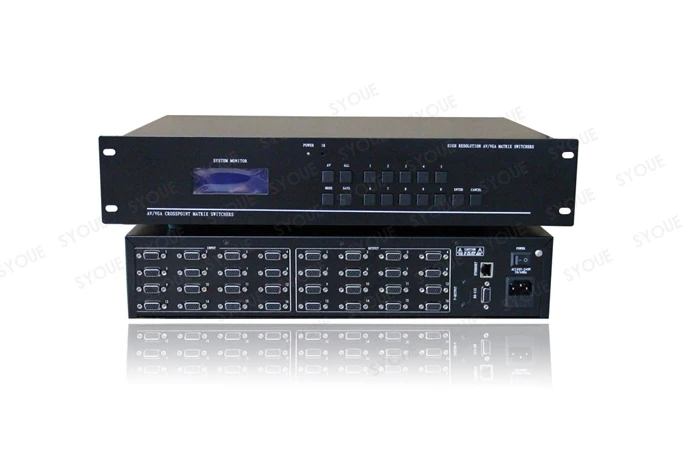

Модель: VGA1616

Пакет включает в себя:
1, матрица
2, силовые кабели
3, RS232 кабель
4, инфракрасный пульт дистанционного управления

5. Компьютерное управление английским программным обеспечением (бесплатно)
6. Инструкции по матрице (загрузка)

Описание продукта:

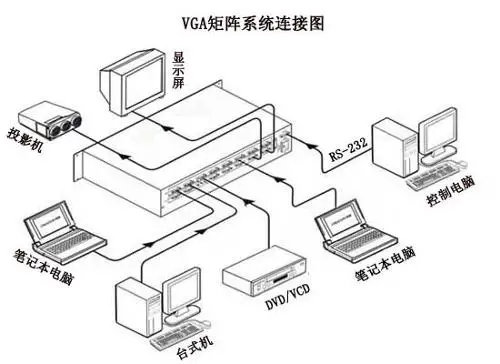

Матричный коммутатор серии VGA предназначен для компьютерных и видео дисплеев сигналов и высокой решительности vgadigital дизайн изображения переключения сигналов и интеллектуальное высокопроизводительное широкополосное матричное коммутационное оборудование, Матричный коммутатор VGA используется для включения на компьютере сигнала монитора и распределительного многоканального сигнала от входных каналов может быть переключен на выход на любом канале в каналах и между выходными каналами независимо от друг к другу. Проще говоря, возможность отображения любого из нескольких входных сигналов на любом из указанных мониторов-это способ или мульти-Ходовая Передача аудио и видео сигнала на одно или несколько дисплейных устройств. продукты могут быть широко использованы в мультимедийных цифровых многофункциональных зрительных залах, конференц-залах, мультимедийных учениях, Командные и контрольные центры, гостиницы, выставочный зал, проекционный дисплей с большим экраном, видеоработы и так далее.

Особенности:

Характеристики: 16 на 16

• 16-канальный VGA компьютерный входной сигнал; 16 компьютерный VGA выход сигнала, может хорошо перекрестный переключатель
• 16-канальный аудио вход переменного тока, 16 каналов аудио выход (опционально), не могут быть синхронизированы с видео полностью перекрестный переключатель
• С использованием новейших 32-битный ARM9 встроенный процессор
• Чип с высокой пропускной способностью 500 м, с функциями драйвера линии
• Разработанная схема отображения высокого разрешения
• Технология компенсации коэффициента усиления искажения на дальние расстояния
• Технология цифровой синхронной обработки распознавания (DSIP)
• Встроенная функция переключателя round-robin может быть установлен произвольный интервал времени и канал
• Встроенная 32 функция хранения сцены, может работать непосредственно на панелях или в инфракрасном пульте дистанционного зондирования
• Схема с использованием программируемого логического массива (FPGA), более стабильная производительность
• ПК видео вход и выход концы HD15PIN (VGA) разъем
• ЖК-экран, Дисплейные устройства переключаются для каждого канала, вы можете вводить информацию, такую как сигнал, прямой и удобный
• Этот продукт с защитой от перепада памяти, жидкокристаллическим ЖК-дисплеем, синхронизацией аудио и видео или отдельными асинхронными функциями переключения
• Этот продукт является интеллектуальным устройством с высокой надежностью, отказоустойчивая технология, используемая в дизайне, и использует высокую способность анти-помех цепи интерфейса связи, обеспечивает надежность связи, с инфракрасным пультом дистанционного управления и функциями связи RS232 пользователи могут завершить эту презентацию сигнального переключателя
• С интерфейсом связи RS232, вы можете легко с компьютерами, системой дистанционного управления или устройствами дистанционного управления, используемыми в сочетании
• Совместимость со всеми кодами и инструкциями
• Международные дизайнерские, могут быть адаптированы к переменному току 110 ~ 240 В пер. тока, 50/60 Гц
• Высокое качество, серийное производство, высокая совместимость и стабильность
• Технология циклического соединения с двумя последовательными портами, пользователи больше не беспокоятся о недостатке серийных устройств, многие устройства могут быть каскадными до 256

Несколько режимов управления

• Панель управления кнопками: сенсорные кнопки панели непосредственно через переключение устройства;

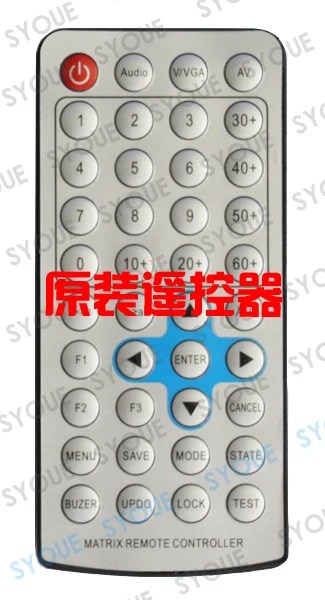

• Инфракрасный пульт дистанционного управления: Используйте пульт дистанционного управления инфракрасный пульт дистанционного управления;

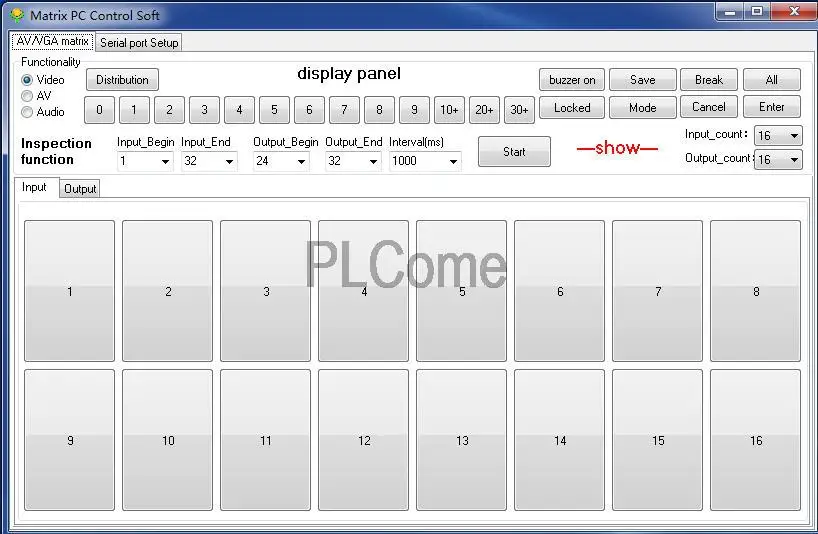

• Управление программным обеспечением: Используйте специальный матричный управляемый программный переключатель, интерфейс подключения с интерфейсом RS232.

Технические параметры:

VGA каналов

Входные порты: 16 каналов

Выходные порты: 16 каналов

Аудио каналы (опционально)

Аудио входные порты: 16 каналов

Порты аудиовыхода: 16 каналов

· Полоса пропускания: 500 МГц (-3 дБ), полностью загружена

· Цветовая интерференция яркости:-50 дБ @ 10 МГц

· Тип сигнала: цифровой VGA, цифровой TMDS

· Дифференциальная фаза-I/0 S: <1,28, 3,58 МГц

· Погрешность дифференциального усиления: 0.1%, 3,58-4,43 МГц

· Изоляция (перекрестный стебель): <-85 дБ (10 МГц)

· Уровень входного сигнала: 1,2 Вольт p-p, 5 вольт p-p (TTL)

· Нелинейные искажения: <0.02%/0.02o (RL = 150 Ом)

· Поддерживаемое разрешение: HD 480i ~ 1080 p/640X480 ~ 2048X1536 (60 Гц)

· Интерфейс ввода/вывода: HD15PIN (VGA)

· Режимы управления: RS-232, ИК, панель клавиатуры

· Протокол управления: 9600 бод, 8 бит, 1 стоп бит, без паритета

· Уровень входного сигнала: 0.7Vp-p

· Входное сопротивление: 75 Ом

· Выходное сопротивление: 75 Ом

Синхронизация канал

· Уровень входного сигнала: TTL

· Выходной уровень: TTL

· Входное сопротивление: 10 K

· Выходное сопротивление: 33 Ом

· Полярность синхронизации: Следуйте входу

Технические характеристики изделия:

· Питание от сети переменного тока: 110 V-240 В пер. тока, 50/60 Гц

· Потребляемая мощность: 20 Вт

· Размеры: 480 (Ш) * 89 (В) * 300 (Д) (мм)

· Вес: 6 кг

· Крепление стойки: 19 дюймов 2U высота

· Среднее время MTBF: 50000 часов
