Для LP141WX3-TLN1 LTN141W1-L09 LCD/LED Управления Водитель Борту VGA 1280x800 LVDS Монитор Повторное

Для LP141WX3-TLN1 LTN141W1-L09 LCD/LED Управления Водитель Борту VGA 1280x800 LVDS Монитор Повторное

это большой набор простой сборке ЖК-контроллер комплект, который используется для включения неиспользованный ЖК-панели в desktop/PC

монитор. это будет сюрпризом, что ваши неиспользованные ЖК будет хорошее применение, и нет больше отходов. или это очень интересно
вещи, чтобы сделать монитор успешно самостоятельно.м. RT2270 является ЖК-платы управления, он поддерживает от 14 до 19 дюймов LCDпанель с single/dual LVDS интерфейс. И разрешение до 1920x1080.

описание:

м. RT2270 является монитор управления совета. она может поддерживать LED/LCD панели, разрешение до 1920x1080

м. RT2270 можно синхронизировать с компьютером автоматически. Синхронизация требует синхронный сигнал, который по горизонтали

и вертикальные syncare разделены.

м. RT2270 может поддерживать динамическую регулировку контрастности, вход для наушников и Цифровой регулятор громкости одновременно.

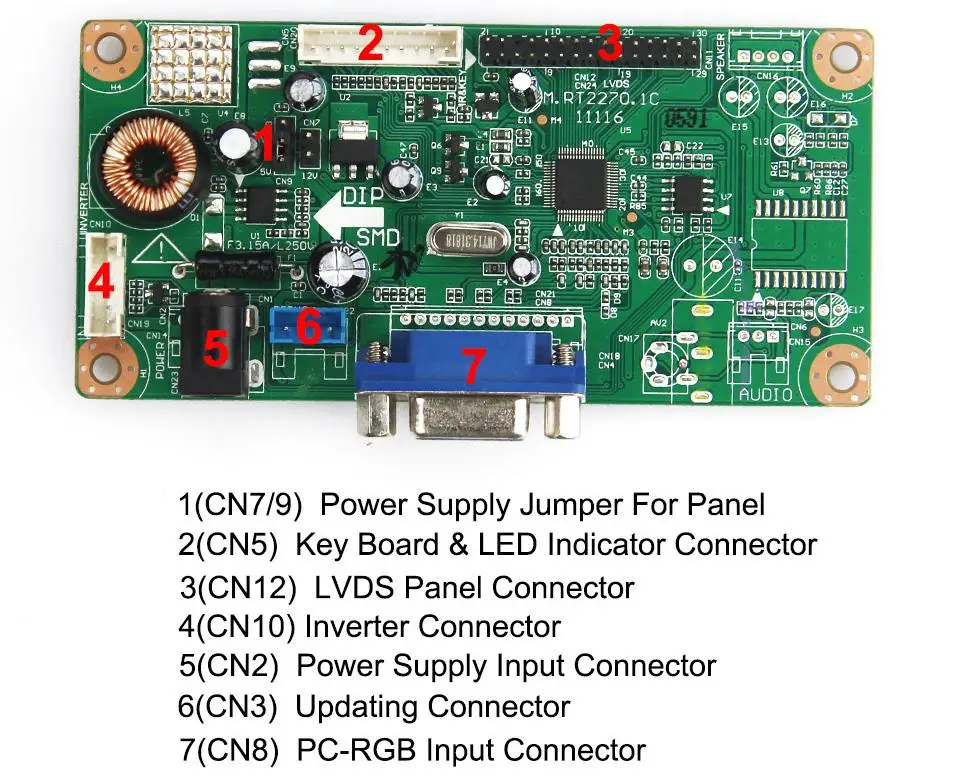

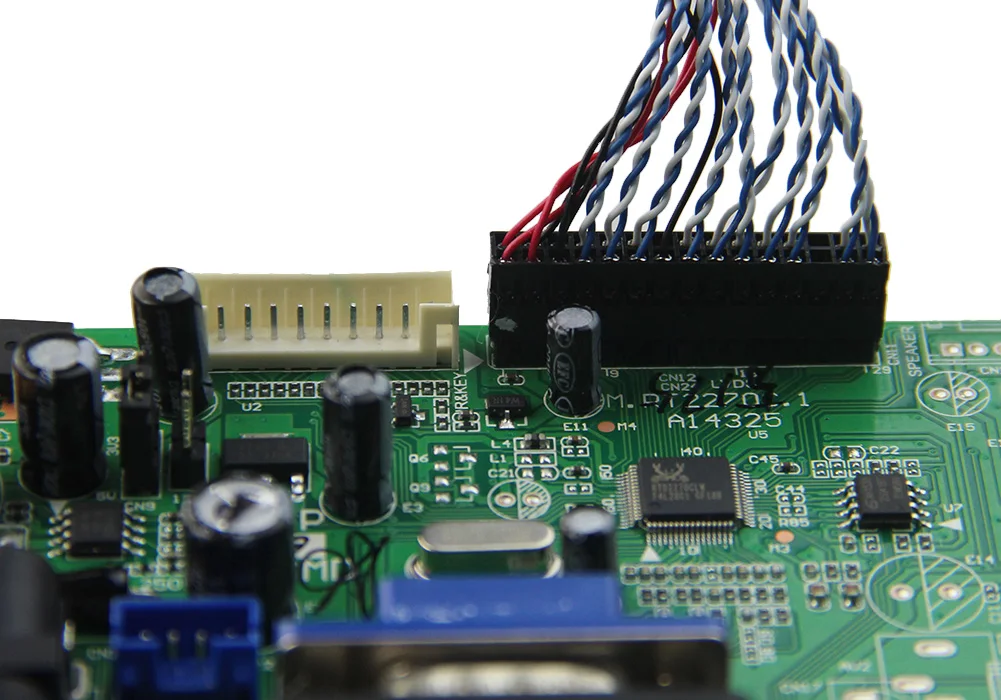

м. RT2270 с интерфейс показать в ниже:

Размер платы: 4.21in (L) * 2.03in (W) * 0.71in (H)

 примечание:

пожалуйста, оставьте сообщение вашего ЖК-модели и версии, когда вы делаете платеж, спасибо!

пакет, Включающий:

1x LCD/LED Плате Контроллера(м. RT2270)

1x CCFL Инвертор Доска

1x Клавиатура с Кабелем

1x LVDS Кабель

Подсказки покупателя:

 пожалуйста, убедитесь, что вертикальная и горизонтальная водитель внутри вашего ЖК до сих пор работает, эта плата не может исправить, если он не работает.

* пожалуйста, заказ непосредственно, если ваш ЖК номер модели такой же, как наш название, или пожалуйста, оставьте нам сообщение с вашего ЖКмодели и версиикогда вы заказываете.

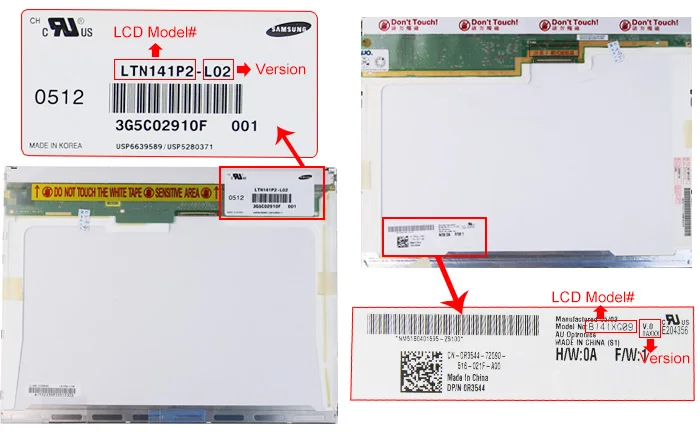

вопрос:как найти мойномер модели ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯи номер версии?

A: Обычно этикетку на ЖК задняя сторона включает в себя информацию, такую как ЖК-модели иномер версии.

*пожалуйста, подготовьте VGA кабель и адаптер питания на плате контроллера вы купили. они не включены в комплект.

*эта плата требуется DC 12 В 3.3A мощность для ЖК размер до 17 дюймов, и DC12V 4A для ЖК-от 17 до 22 дюймов.
ЖК не может гореть, если нынешняя власть не применяется, как указано.

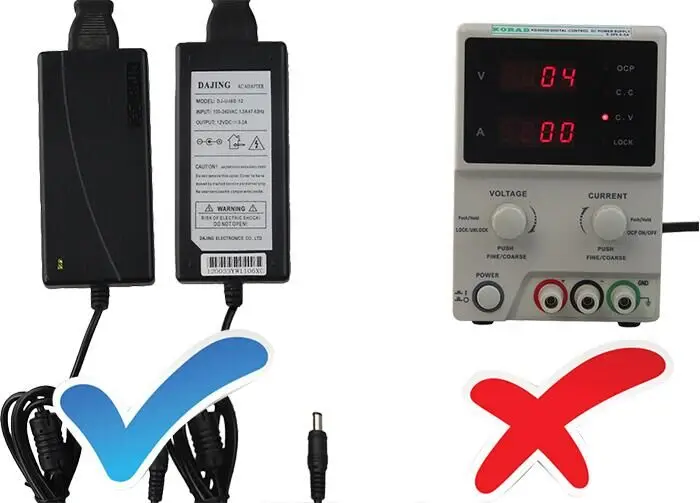

 пожалуйста, обратите atteние уделять врабочаяпитания для платы контроллера, как следующие:

supply как левой изображение показало может работать, но тот не!!

* для защиты этого совета от повреждения, высокое качество адаптер питания рекомендуется, вы можете купить в нашем магазине, а также с
нажав ниже ссылкам:

установите Советы:

* держите зад вдали от металлических предметов, когда питание подается, или это может привести к короткой резки, или повреждения основной IC.

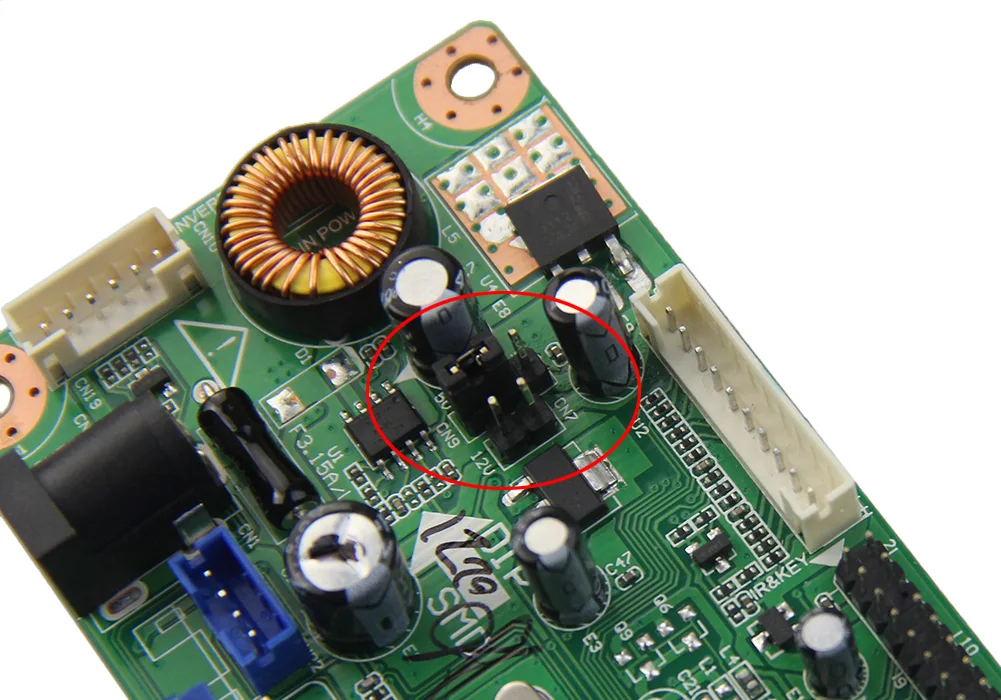

* так как водитель и напряжение варьируется от различных Дисплеев, пожалуйста, не любое изменение перемычки на плате, или использовать набор длядругие ЖК-ДИСПЛЕЙ с различных номер модели, в противном случае вывозможно, повреждения ЖК-ДИСПЛЕЯ. пожалуйста, свяжитесь с нами, если у вас есть какие-вопрос или хотите использовать комплект для других ЖК-панели.

*ссылкаосновные кнопки доска, (начинается с левой стороны, и оставить некоторые флажки справа пробел),и подключить инвертор с контроллеромдоска, затем Подключите 12 В DC электропитание платы дляЖК-ДИСПЛЕЙ CCFL светильник backlight тест.
еслиЖК-панели горит, это означает, что подсветка ЖК работает, то вы можете выключить питание. если ЖК-ДИСПЛЕЙ делаетне горит, затем подсветка сломан, вам нужно заменить лампы.

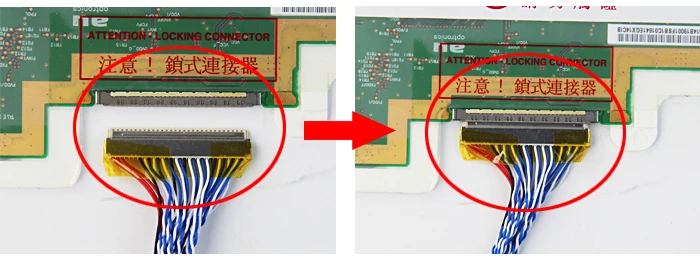

* в соответствии с выше работает так, затем отсоедините кабель питания,подключенияLVDSс ЖК-разъеми платы управления(подключите отмечены LVDS области с1st pin-код), изатем вставьте VGAвходсигнал (по умолчанию VGA вход,).

* применять с DC 12 В питания

*полный подключения kit.

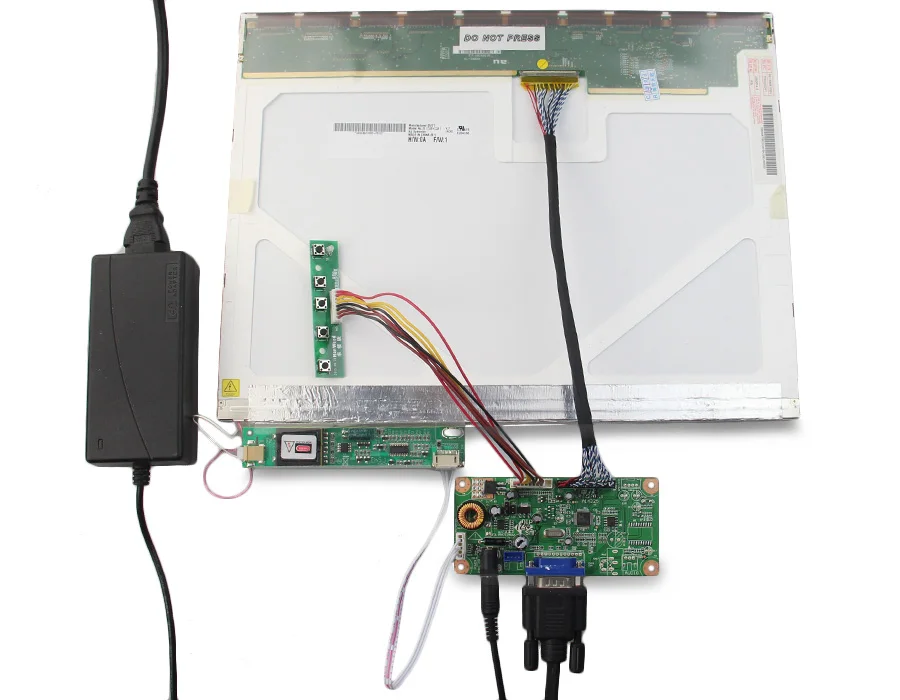

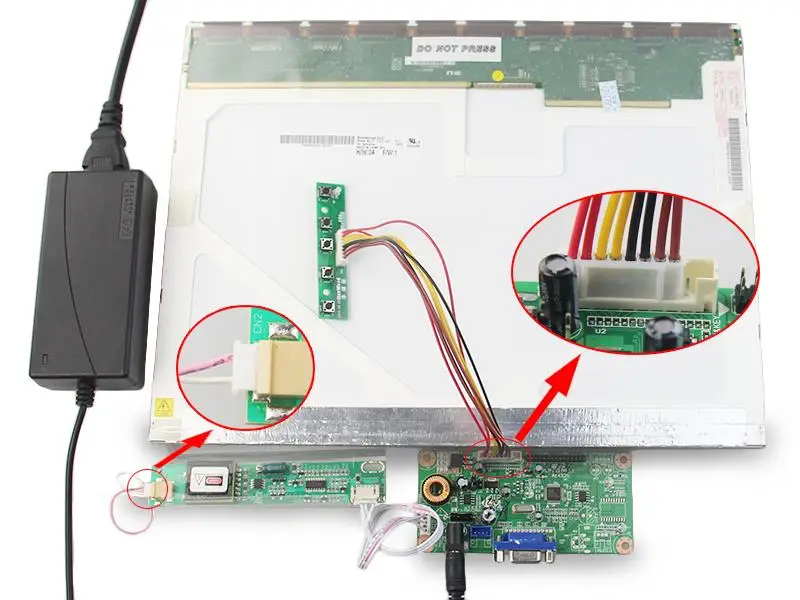

вот собранный ЖК-комплект:

теперь наслаждаться успех DIY монитор, наш профессиональный инженер всегда будем рады, чтобы поддержать вас
если есть какие-либо вопросы, спасибо!
