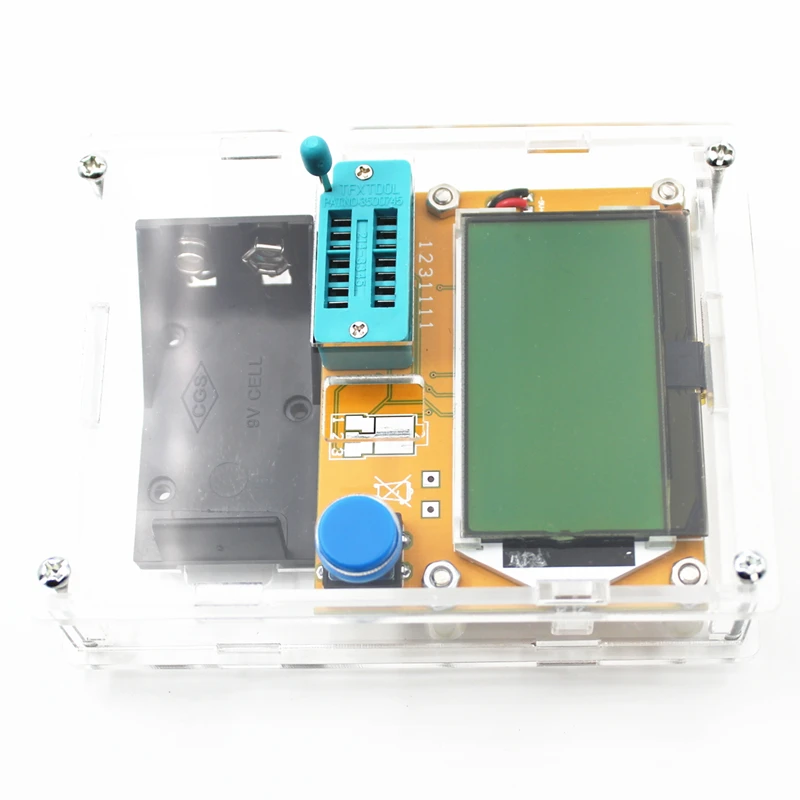

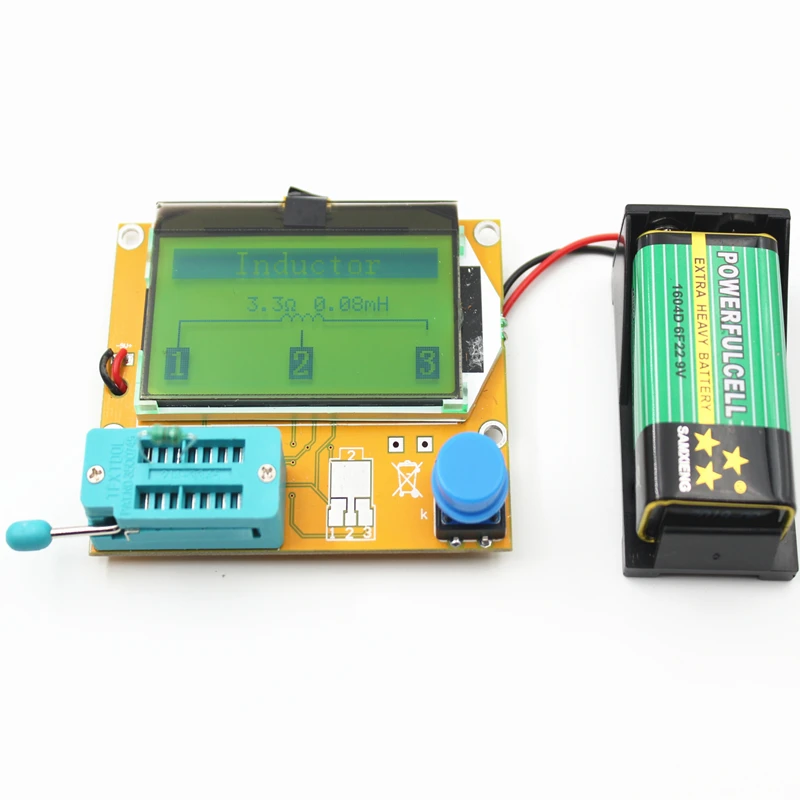

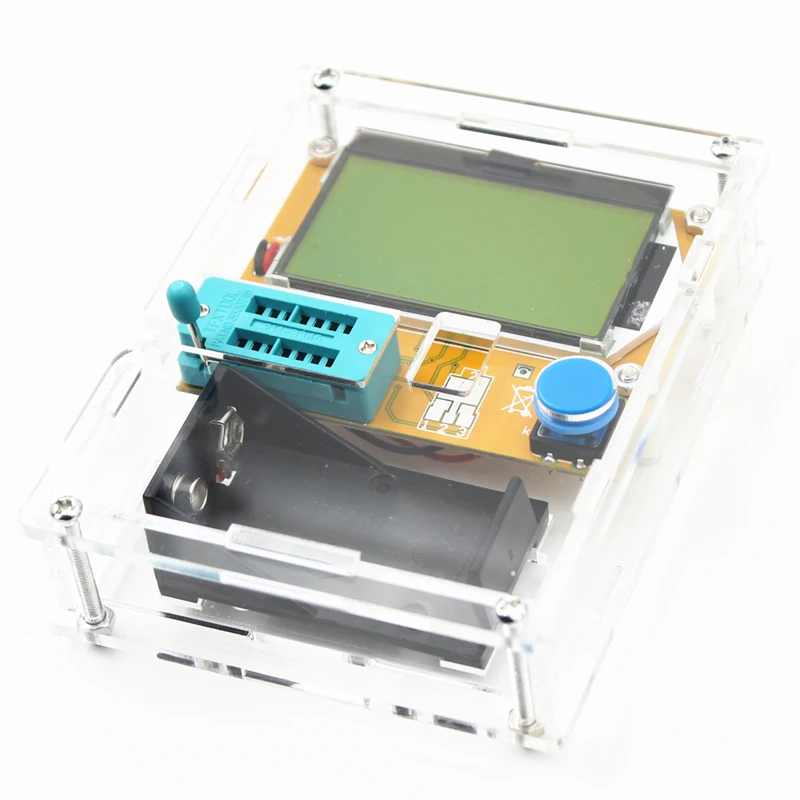

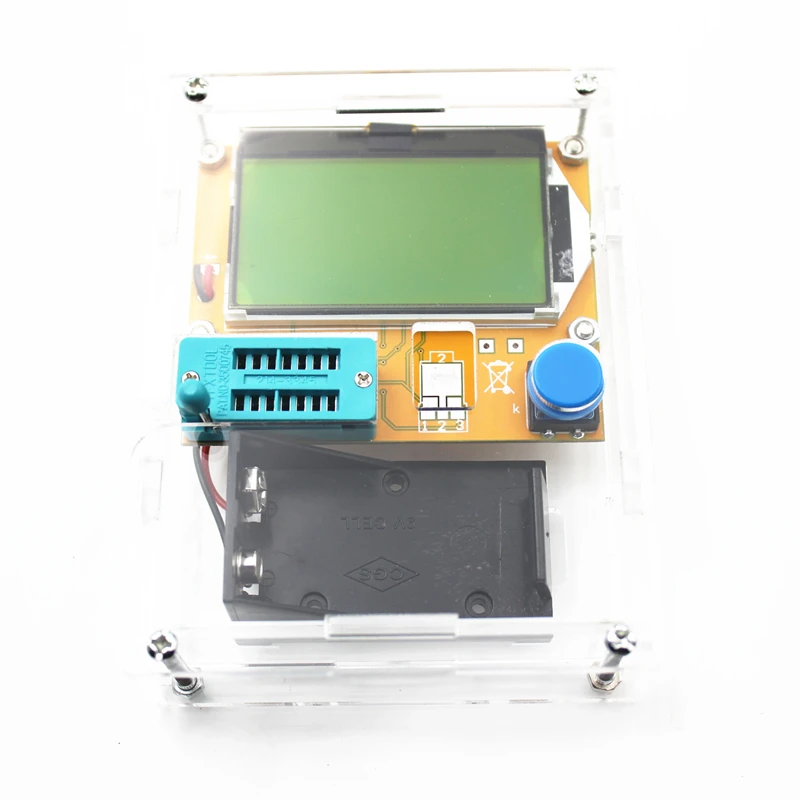

Устройство для проверки транзисторов LCR T4 Mega328 M328 измеритель емкости диодов и

Устройство для проверки транзисторов LCR T4 Mega328 M328 измеритель емкости диодов и

Описание:
1,2015 последняя версия программного обеспечения M328, больше функций. Чип: Atmega328


2,128*64 Большой ЖК-дисплей с подсветкой, только 2ма, когда вы стоите.


3. Использование аккумулятора 9 В (не входит в комплект)

Тесты диапазоны:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодный, ESR,
Сопротивление, регулируемый потенциометр

Сопротивление: 0,1 Ом разрешение, максимум 50M Ом
Конденсатор с алюминиевой крышкой: 25pf-100000 мкФ
Адаптера переменного тока: 0,01 mh-20 ч

Новый Функция:
1: автоматическое обнаружение NPN и PNP транзисторов, n-channel и p-channel MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов
2: автоматическая проверка штифта компонента и отображение на ЖК-дисплее
3: может обнаруживать транзистор, MOSFET коэффициент усиления диода и основание для определения транзистора эмиттера вперед смещенное напряжение
4: Измерьте емкость ворот и ворот порогового напряжения MOSFET
5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой
Характеристики: для справки
1. Управление одной кнопкой, автоматическое выключение.
2, только 20nA ток отключения.
3, автоматически обнаруживает NPN, PNP биполярные транзисторы, N -channel и P -channel MOS FET, JFET, диоды, два диода, Тиристоры малой мощности однонаправленного и двунаправленного тиристора.
4. Устройство для автоматической идентификации компонентов.
5. Измерение коэффициента усиления биполярного транзистора тока и порогового напряжения базового эмиттера.
6. С помощью порогового напряжения базового эмиттера и коэффициента усиления высокого тока для идентификации транзисторов Дарлингтона.
7. Может обнаруживать биполярные транзисторы и защитные МОП-транзисторы.
8. Измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно измерять два резистора и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает контактный номер. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, мы можем различить середину и оба конца штифта.
10, измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.
11, может измерять емкость емкости 30pF-100mF, разрешение 1pF.
12,2 мкФ больше конденсаторов может одновременно измерения эквивалентного последовательного сопротивления ESR значения. Два может быть отображена с десятичная система соотношение цена/качество, разрешение 0,01 Ом.
13, может быть в правильном порядке и символ диода отображает два диода, и дает диод вперед напряжения.
14. Светодиодный индикатор обнаруживается выше, чем прямое напряжение диода. Светодиодный комбо идентифицирован как два диода.
15, eeverse Разрывное напряжение составляет менее 4,5 V зенеровский диод может быть определен.
16, может измерять одну диодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или эмиттеру штифта, он может измерить емкость коллектора или эмиттера.
18 можно получить с помощью одного измерительного выпрямителя мостового соединения.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Примечание: аккумулятор в комплект не входит.
