Плата усилителя 400 Вт 1 0 канала постоянный ток сервопривод класс A B LME49810|amplifier

Плата усилителя 400 Вт 1 0 канала постоянный ток сервопривод класс A B LME49810|amplifier

LME49810 Введение:

LME49810 установлена плата моноусилителя 300 Вт NS, новейший драйвер LME49810 IC в качестве ядра, с широким диапазоном мощности на выходе, используемой вместе, чип LME49810-это высокая степень звука моноусилителя звука, который наиболее подходит для любителей аудио и профессиональной аудиосистемы. Уникальная функция чипа LME49810-это встроенный контурный зажим, который гарантирует, что выход усилителя не насыщается во время овердиска, потому что аудиосигнал высокого уровня пропускает звук через «мягкую обрезку» после любого нежелательный звук, ложный сигнал будет подавлен. Функция «Soft clipping» очень полезна, потому что использование старомодного твердотельного усилителя, в том числе, будет легко из-за сильного обрезания и производства аудиоложного сигнала.

LME49810 Плата усилителя мощности для подойдет как для повседневной носки, так дизайн состав двухканальный нужно два дня из Плата усилителя мощности, каждый канал, использующий LME49810 + пять пар трубок питания (биполярный транзистор и совместим с MOSFET pin), конструкция, левый и правый канал PCB, симметричная структура, выбор PCB толщиной 2 мм, высококачественный лист.

LME49810 чип основные параметры:
Широкий диапазон напряжения от ± 20 в до ± 100 в
Коэффициент конверсии 50 В/мкс
Ток привода 60 мА (typ)
Коэффициент отклонения пульсации (f = DC) 110 дБ
Общее гармоническое искажение + уровень шума (f = 1 кГц) 0,007

Особенности конструкции платы усилителя мощности:
Усиление напряжения с использованием LME49810, использование Toshiba original 2SA1930 / 2SC5171 для усиления тока до привода
Используйте сервопривод TL071 для постоянного тока, отмените отрицательные отзывы на конденсатор, действительно усиление постоянного тока
Токовый выход с пятью парами силовых трубок Toshiba 2SA1943 / 2SC5200, Выходное Сопротивление низкое, большая мощность, ближе к идеальному усилителю; силовая трубка также может быть настроена в соответствии с запросами клиентов.
Имеется идеальная схема защиты от напряжения средней точки, схема защиты от задержки динамика, основной чип, использующий японское производство UPC1237, интегральная схема является стабильным и надежным.
Плата усилителя мощности с схемой защиты от температуры, когда плата контроля температуры для обнаружения платы усилителя мощности, температура радиатора превышает 75 градусов, плата усилителя автоматически отключает выход сигнала, а трубка усилителя тока минимизируется, таким образом, эффективно защищает плату усилителя, До тех пор, пока температура радиатора не опустится до 75 градусов ниже, усилитель мощности готов вернуться к нормальной работе без человеческого воздействия.
Уровень напряжения/уровень тока блок питания отдельно разработан, усилитель напряжения питания с более низким внутренним сопротивлением с параллельным подключением источник питания, таким образом, чтобы избежать уровня тока динамических колебаний мощности воздействия на предыдущий уровень, чтобы минимизировать звуковой краситель.
Стеклянная плата 2 мм, дизайн печатной платы, 1% Прецизионные Металлические пленочные резисторы, конденсаторы слюды США, немецкие эро тонкие плавающие конденсаторы, французские высоковольтные электролитические конденсаторы, все основные ключевые компоненты, чтобы обеспечить новый оригинальный импорт, положили конец вторичным товарам.
Размер печатной платы: 298,5x93,5 мм

Электрические характеристики:
Рабочий состояние: класс A
Выходная мощность: 400 Вт * (4 Ом) <* В = ± 60 в>
Рабочее напряжение: Рекомендуемая Стадия напряжения, постоянный ток ± 65 в/ток, Выходная Стадия постоянного тока ± 55 в, защита динамика: 20-24 В переменного тока
Входной интерфейс: моно вход сигнала
Выходной интерфейс: моно-динамик
Режим электропитания: Двойной режим электропитания, привод напряжения и выходная мощность тока отдельно

Продукт для рисования-1 шт.

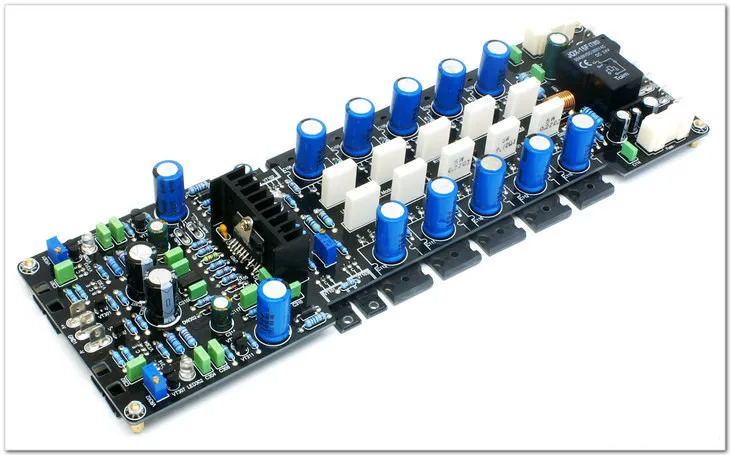

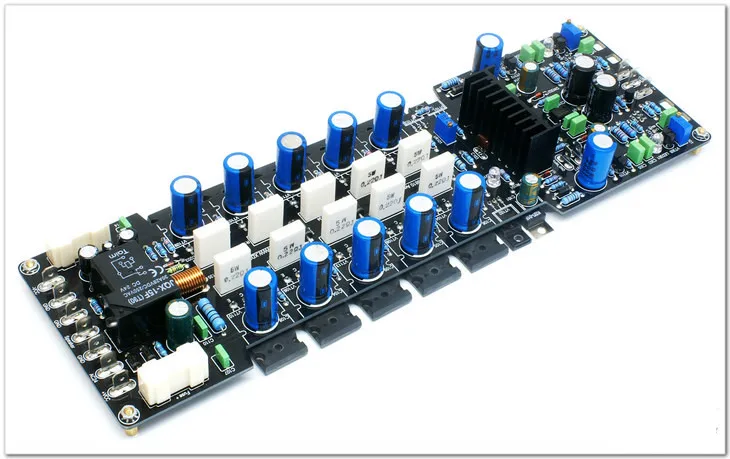

На рис. 2 изделия:

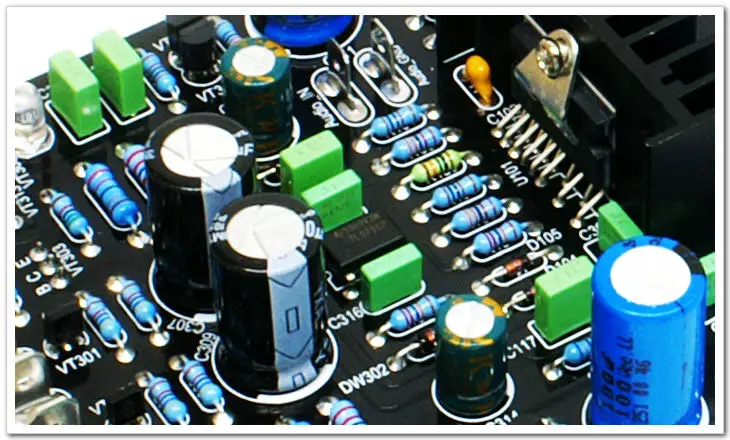

Детали продукта, очень Профессиональная технология производства и обработки, радует глаз.
