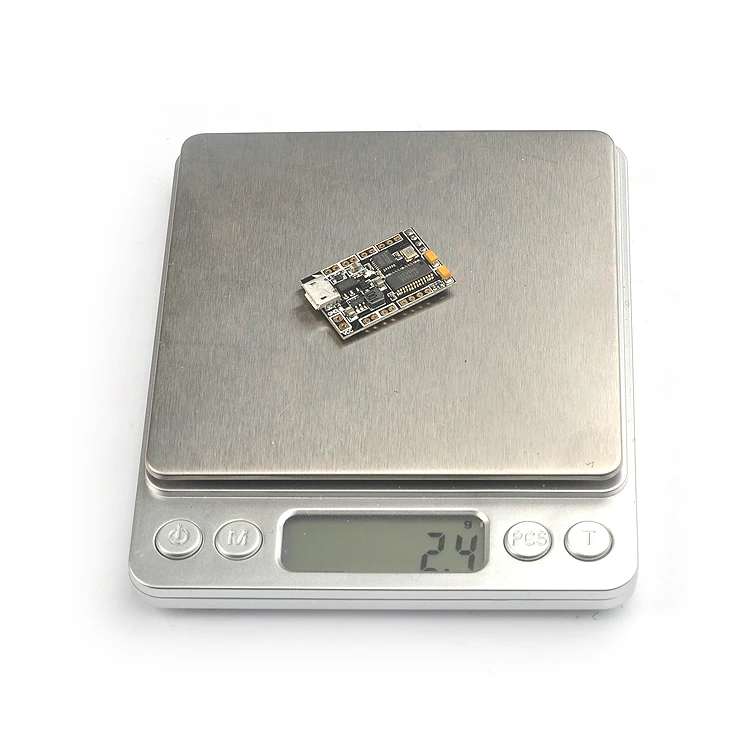

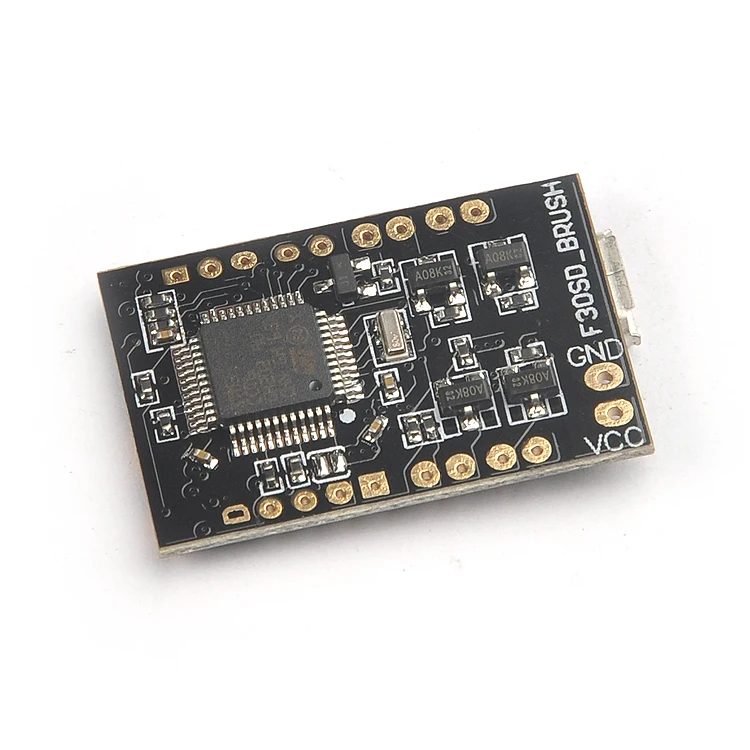

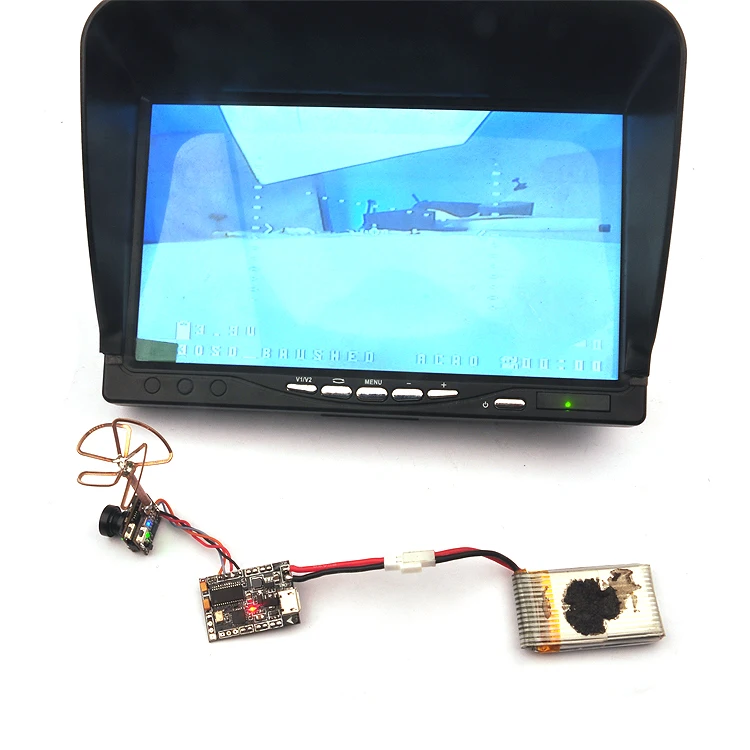

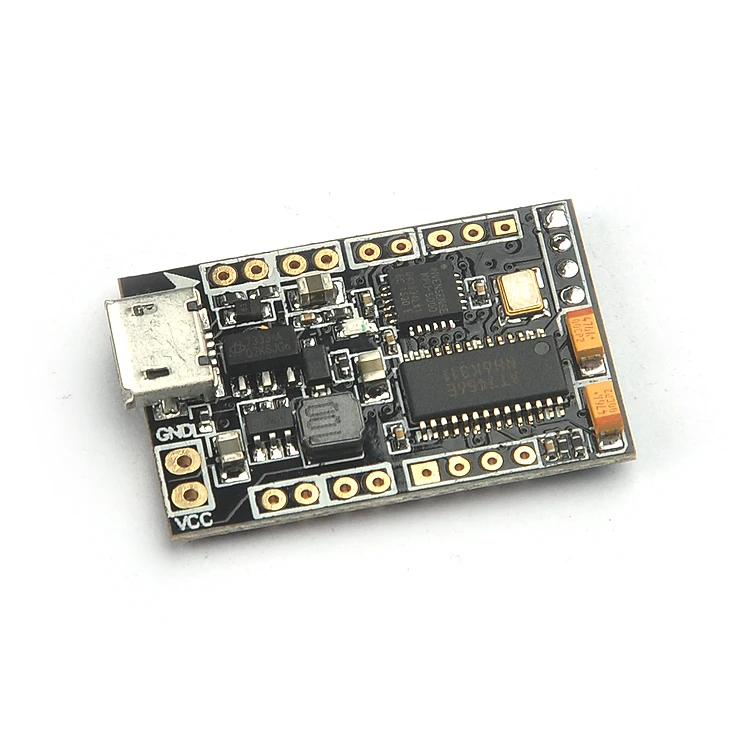

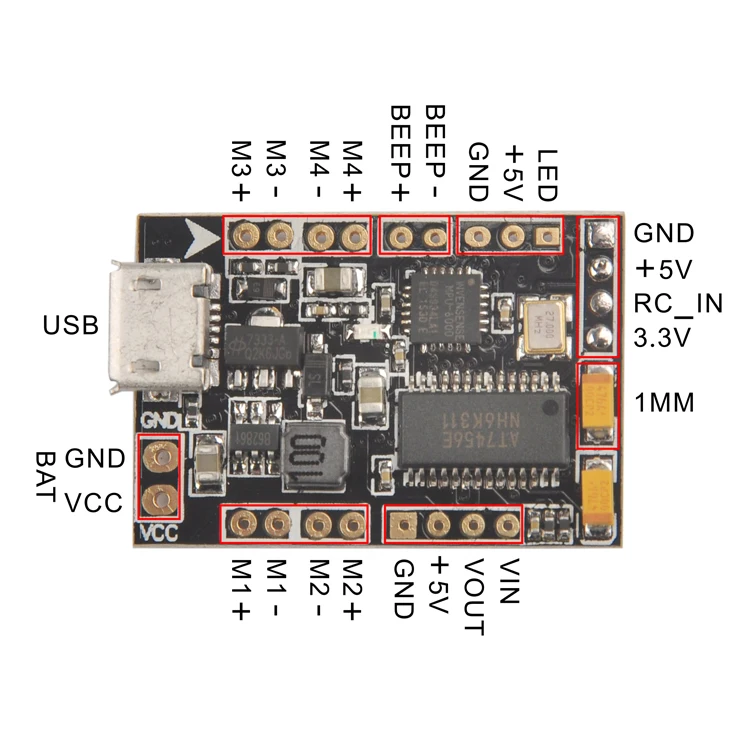

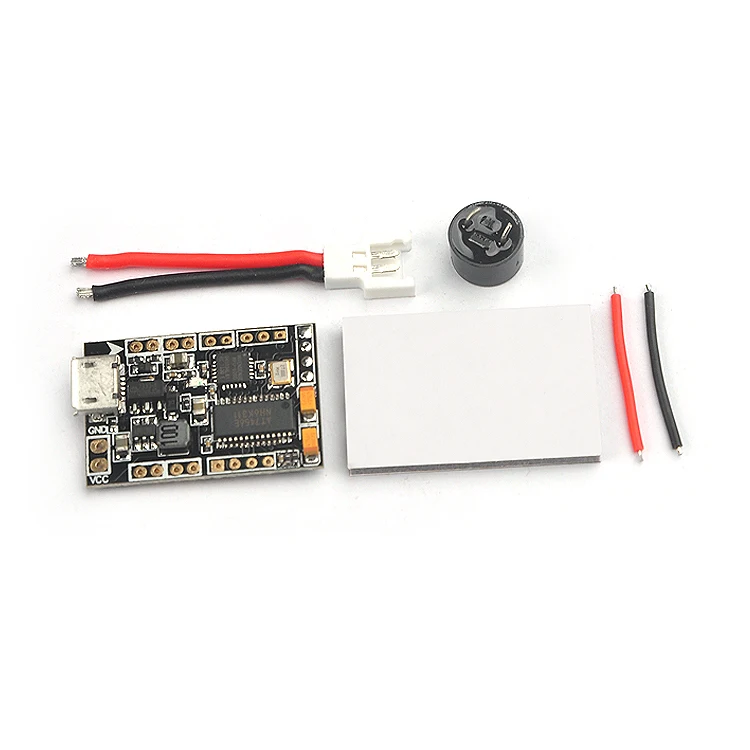

Параметры: -STM32 F303 MCU, работает Betaflight 3.0.1 прошивка -Target Полетный контроллер омнибус -SPI Сенсор MPU6000 -Только в том случае, 29x19mm -Weigt: 2,7g   Особенности: -SBUS/PPM/DSM2/DSMX вход -LED_STRIP припоя pin-код -Звуковой припоя pin-код -Поддержка режима ACRO/AIR/ANGLE -Встроенный OSD (с помощью F3 MCU контролирует OSD через SPI автобус в режиме DMA) -Конфигурация OSD включена в BETAFLIGHT GUI -С 4 большими токами NMOS транзисторов, рабочий ток до 10А каждого -Радио-Палка для управления ПИД-мелодиями   Серверный компьютером с экранным меню палка команды Применение При снятии с экрана запуска введите THR MID + YAW RIGHT + PITCH UP Курсор навигации на странице Следующая страница: YAW RIGHT Предыдущая страница: YAW слева Курсор навигации В комплекте: Шаг Вверх По ссылке: Шаг вниз Справа: рулон правой Слева: рулон слева Изменения значений Увеличение: отклонения вправо Уменьшение: кронштейн с вращением влево Выход Курсор на выходе или сохранение + выход, затем YAW вправо (Будьте осторожны, что курсор исчезнет для выхода)   Доставка включает в себя: F3 + OSD щетка управления полетом x1 Зуммер x1 Мощность шнур x1   Название товара: маленький SP RACING F3_EVO_BRUSH Контроллер полета для внутреннего-FPV Размеры: 23 мм * 19,5 мм * 5 мм Толщина: 1,2 мм Вес: 2g   Особенности:     1. Крошечная версия F3_EVO_Brush выходит из F3 EVO SP RACING основана на прошивке SP RACING F3 EVO 32 brush flight control. 2. Управление полетом поддержка 1S (4,2 V) 3. Независимый дизайн структуры цепи, поставляется с технологией контроля напряжения, 1S lipo вход батареи, UART1/2/3 выход 5 В, DSM порт выход 3,3 В 4. Использование STM32F303CCT6 + MPU6500, усовершенствованная Аппаратная платформа F3 гарантирует более стабильный полет 5. С большим током NMOS транзисторов, рабочий ток до 10A или более. Каждый матовый двигатель оснащен бесплатными диодами. 6. Поддержка PPM, SBUS, DSM/DSM2/приемник DSMX входного сигнала. 7. В поддержку мира почти все полые чашки двигателя, в том числе 1020 без сердечника двигателя. Схема подключения: <? Xml: префикс пространственного пространства = "v" /> Разъем Micro USB: подключение к компьютеру для вспышки прошивки и настройка контроллера полета M1/M2/M3/M4: подключение к мотору щетки VCC/GND: подключение к аккумулятору 1S Lipo поддержка UART1: GND + 5 В RX1 TX1, можно подключить к OSD UART2: GND + 5 В RX2 PPM/SBUS вход приемника (RX2) UART3: GND + 5 В RX3 TX3 может подключаться к GPS или телеметрическому модулю, не может использоваться при использовании DSM/приемник DSMX d DSM/DSM2/DSMX: 3,3 V GND RX3 DSM/DSM2/приемник DSMX вход   Приемник конфигурации:   1. Приемник на DSM припаянный непосредственно к DSM/DSM2/DSMX полученный интерфейс 3,3 V, GND, RX3. Включите Seria_RX для UART3 и установите режим приемника RX_SERIAL, выберите Spektrum1024(DSM/DSM2) или Spektrum2048(DSMX) в конфигураторе Cleanflight. 2. Приемник SBUS приварен к UART2 GND, + 5V, RX2. Затем включите Seria_RX и установите режим приемника RX_SERIAL, выберите сигнал Sbus в конфигураторе Cleanflight. 3. Приемник PPM приварен к UART2 GND, + 5V, RX2. Затем установите режим приемника в RX_PPM в конфигураторе Cleanflight. Прошивка FLASH -Tiny F3 EVO_Brush   В следующем уроке освещается прошивка Cleanflight на крошечном F3 EVO_Brush полетном контроллере. Betaflight-это те же шаги, что и Cleanflight.   Установка драйверов ST: (Только для Windows) Загрузите и установите демонстрационную посылка DfuSe. Откройте окно проводника и просмотрите (если вы установили путь по умолчанию) C: файлы программ (x86) микроэлектроника \ программное обеспечение \ предохранитель v3.0.5 \ Bin \ драйвер Найдите две папки глубже в папке относительно версии вашей операционной системы и x86-32bit или x64-64bit вариант. Для установки драйвера нажмите кнопку dpinst_x# # .exe. Установка Cleanflight с конфигуратором: (Только для Windows) Необходимо использовать конфигуратор Cleanflight v 1.0.0 или более новый. Ниже предполагается, что у вас также установлен браузер Chrome. Получите новейший конфигуратор Cleanflight (+ добавьте в хром) Замена драйвера ST на драйвер WinUSB: (Только для Windows) 1. Подключите крошечную плату F3 EVO_Brush к компьютеру. Откройте конфигуратор cleanflight, вы должны увидеть серийный com порт 2. Нажмите меню «вспышка прошивки», выберите последнюю прошивку для Tiny F3 EVO_Brush и загрузите прошивку [online] или загрузите прошивку [Local]     3. Нажмите «флэш-прошивка» и дождитесь автоматической установки драйвера ST DFU. Он успешно установлен, когда вы видите порт DFU в правом верхнем углу.   4. Загрузка и запуск Zadig 5. От Zadig, a.) выберите опции, b.) отметьте список всех устройств   6. a.) Выберите STM32 Bootloader из выпадающего списка, b.) Выберите WinUSB в качестве замены, c.) нажмите Заменить драйвер. Иногда процесс замены будет медленным или без ответа, вы можете закрыть его и сделать это снова, вы обнаружите, что выпадающее число не STTUB30, а WinUSB, просто нажмите Заменить драйвер от WinUSB к WinUSB.     * Кредит для опции Zadig-Cleanflight Docs   Со встроенным программным обеспечением Вернитесь в конфигуратор Cleanflight и снова нажмите на прошивку Flash после завершения замены драйвера, и вы увидите прошивку успешно! Предупреждения! Этот маленький F3 EVO_Brush Контроллер полета используется только для мотора кисти, не совместим с бесщеточным двигателем 适配地平线小黄(由模友提供)
